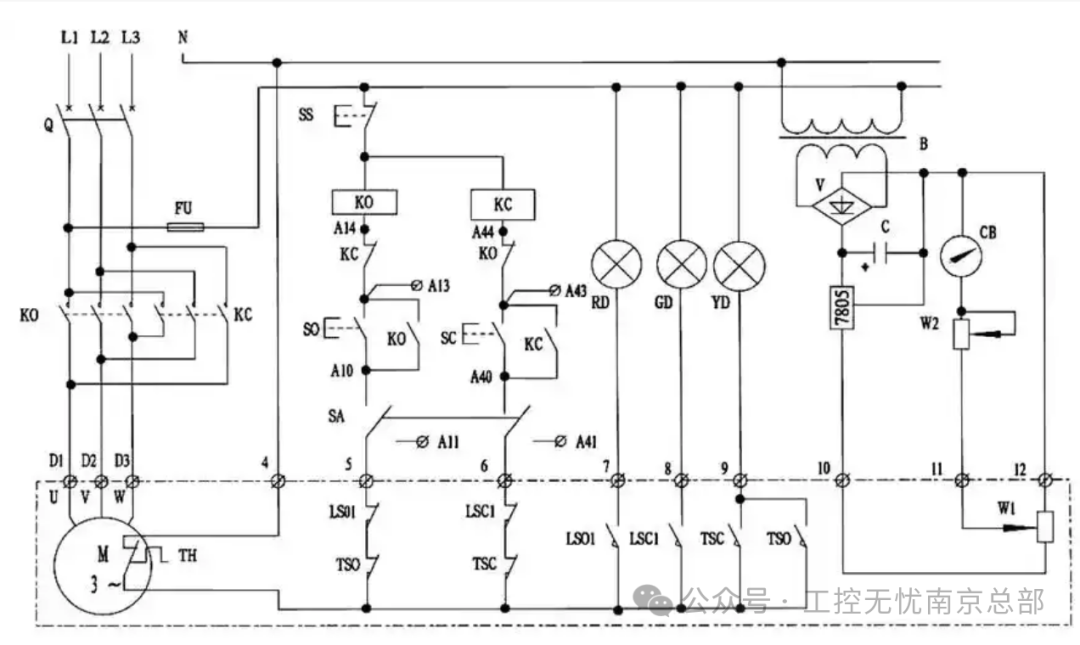

【原创教程】电气电工27：三步教你看懂电气原理图

电气电工在接线时，需要能够看懂电路图，那么我们怎么看电气图呢？

了解三步就可以轻松看懂电气图，

第一步：了解框架，了解规则

第二步：熟悉符号含义，熟悉器件原理

第三步：看懂屏柜图，熟悉各类报表

实际就这三步，记住哦~~

我们来看第一步：了解图纸框架，了解图纸规则

我们画一套图纸首先要按照一定的规则来画，不然图纸张数少，还看不出问题，但是图纸如果几千张，甚至上万张，立即就会发现规则的重要性了。

我们来简单看一下规则，由于规则比较多，我们这里只看其中一块，页面的定义规则，这样便于多人画图时，统一框架。</
