前言

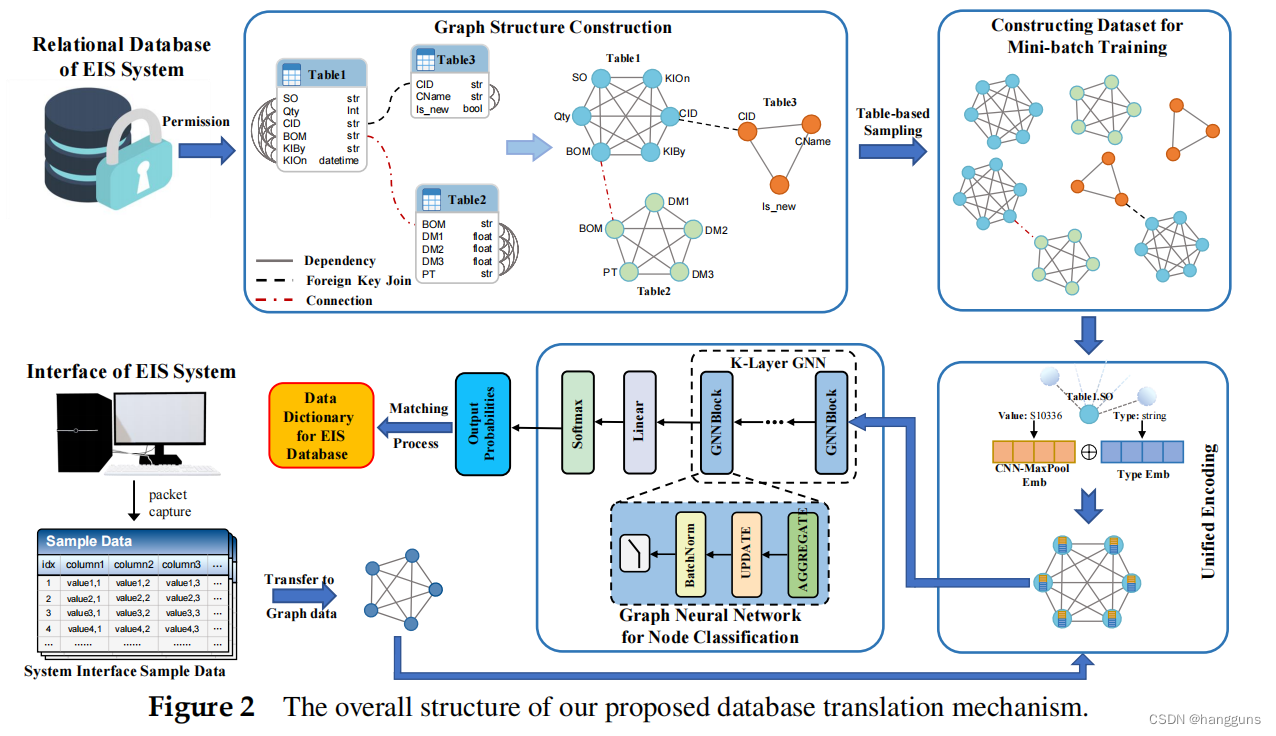

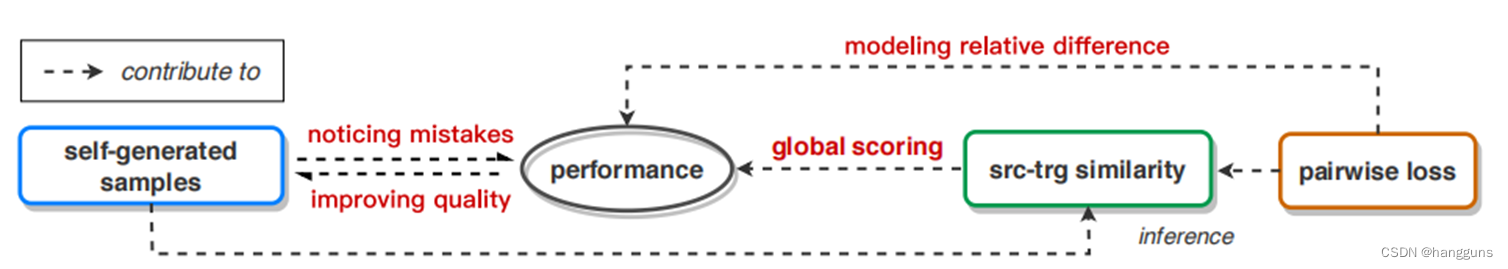

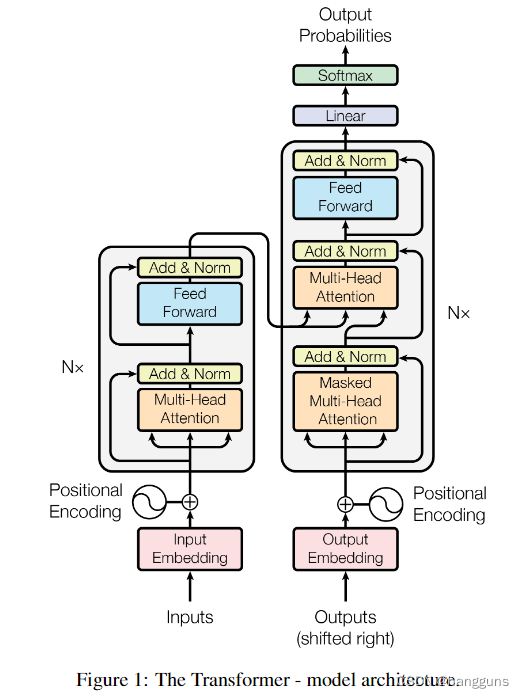

好看的科研图可以从前人的作品中进行借鉴，今天介绍2副精美的科研图以及他们在PPT中的绘制方法，话不多说，先摆上标准科研图
在这里插入图片描述

在这里插入图片描述

1. 黑色粗体边框以及淡填充颜色

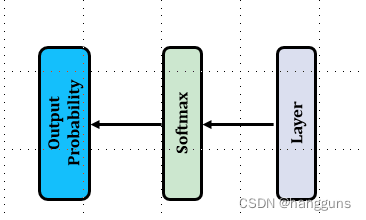

黑色粗体边框和淡填充颜色真的让矩形一下子变得很有质感，在学习的过程中，可以先把图片复制到PPT中，然后采用取色器的方式将颜色提取出来，对于字体可以选择Cambria, Times New Roman, Arial 其实都可以，以下就是我模仿的，（超有质感，有木有！）
在这里插入图片描述

2. 为图形添加比填充颜色更深的边框

圆形或者箭头，添加了更深的边框后，一下子也变得有质感了起来
在这里插入图片描述

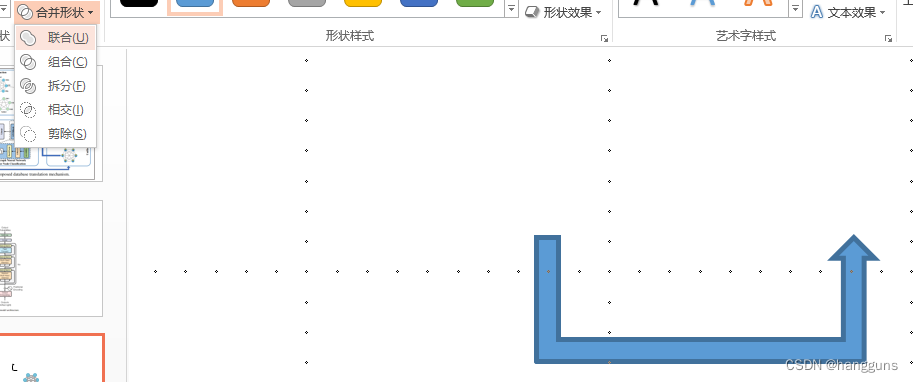

3. 图形合并

在这里插入图片描述

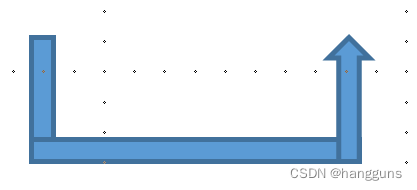

通过将长方形和箭头合并形状后，可以形成一个完整的弯折箭头

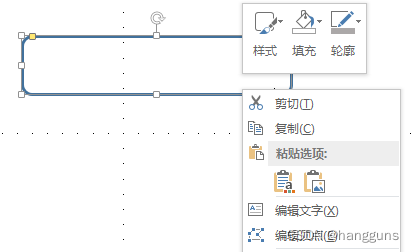

4. 编辑顶点->开放路径->删除顶点

在这里插入图片描述

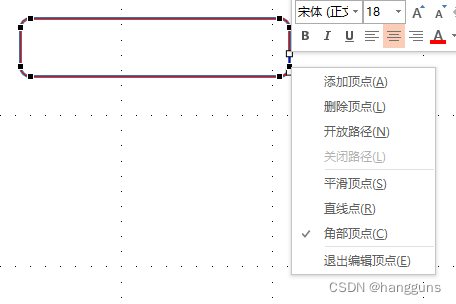

首先对一个长方形编辑顶点

然后对准顶点选择开放路径

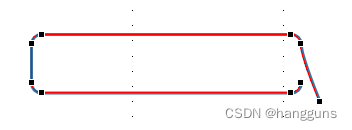

按住ctrl对最右边3个顶点左键点一下可以删除顶点，可以得到4分之3个矩形

同理我们也可以得到4分之一个圆

通过对4分之一个圆和直线进行拼接，我们可以得到任意曲线路径
在这里插入图片描述

5. 圆的中心点连接

在这里插入图片描述
成品图是这样，我们可以采用正方形的方式找到圆心，然后对每个圆心用线连起来，连线的时候，为了避免预设顶点的干扰，可以采用alt的方式取消预设顶点，然后将线置于底层就可以了，中间图如下所示
在这里插入图片描述

6. 曲线

在这里插入图片描述
像这种任意形状的曲线，只能选择形状中的任意多边形，然后编辑顶点进行不断的调整了

更新2023.1.16

在这里插入图片描述
发现一张好看的科研图，学习一下，首先是

这个是我自己作的图，画出2个椭圆，一个椭圆黑色，一个椭圆灰色，交叠在一起，有一种层次感，另一个图如下

一开始我以为是通过增加阴影的方式，后面我发现可能是通过2个矩形叠加的，后面的阴影用一个等大的灰色矩形进行层次叠加
在这里插入图片描述

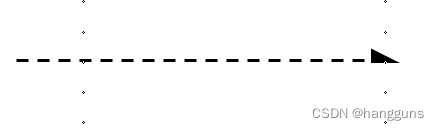

还有这种半个箭头，用一个虚线加上一个小三角形进行拼接而成
