立创EDA在线导入别人分享的工程文件

1.注册账号

进入嘉立创EDA官网后，如没有账号需要先注册账号

注意：使用在线版可以不需要下载EDA设计工具！

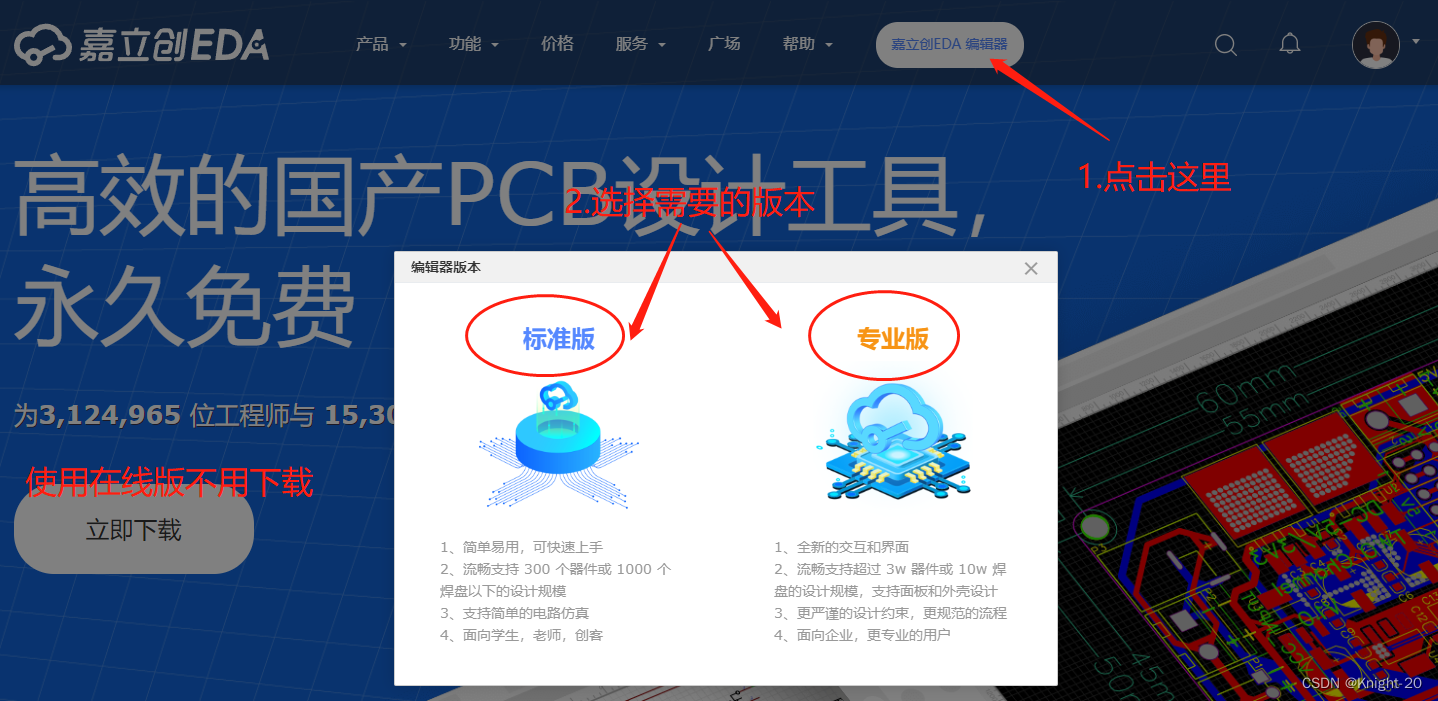

2.注册并登录后，点击嘉立创EDA编辑器，然后选择对应的编辑器版本，根据别人提供的工程文件类型来选择，如果不知道的可以两个都试一下。

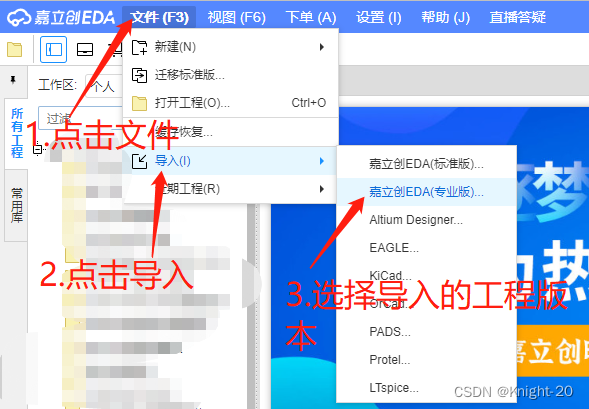

 3.进入编辑器后，点击左上角的文件--导入--嘉立创EDA（专业版）

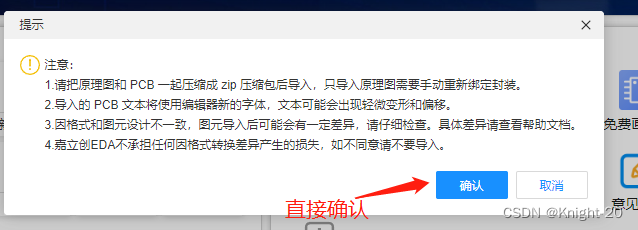

弹出的提示点击确认：

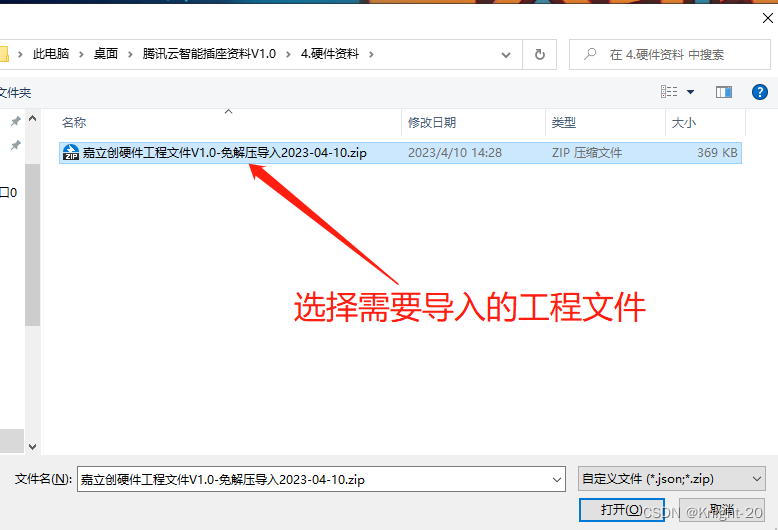

 4.选择需要导入的工程文件，不需要解压！！！

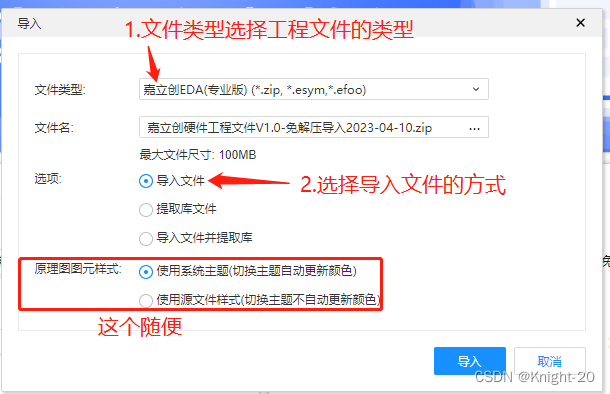

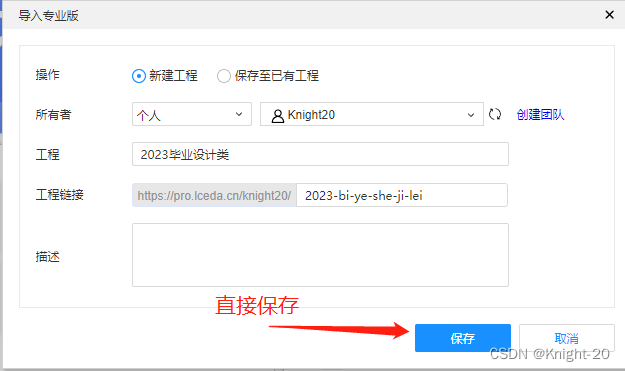

 5.设置导入属性，文件类型需根据提供的工程文件类型，本人提供的工程文件如无特殊说明，都是专业版的。

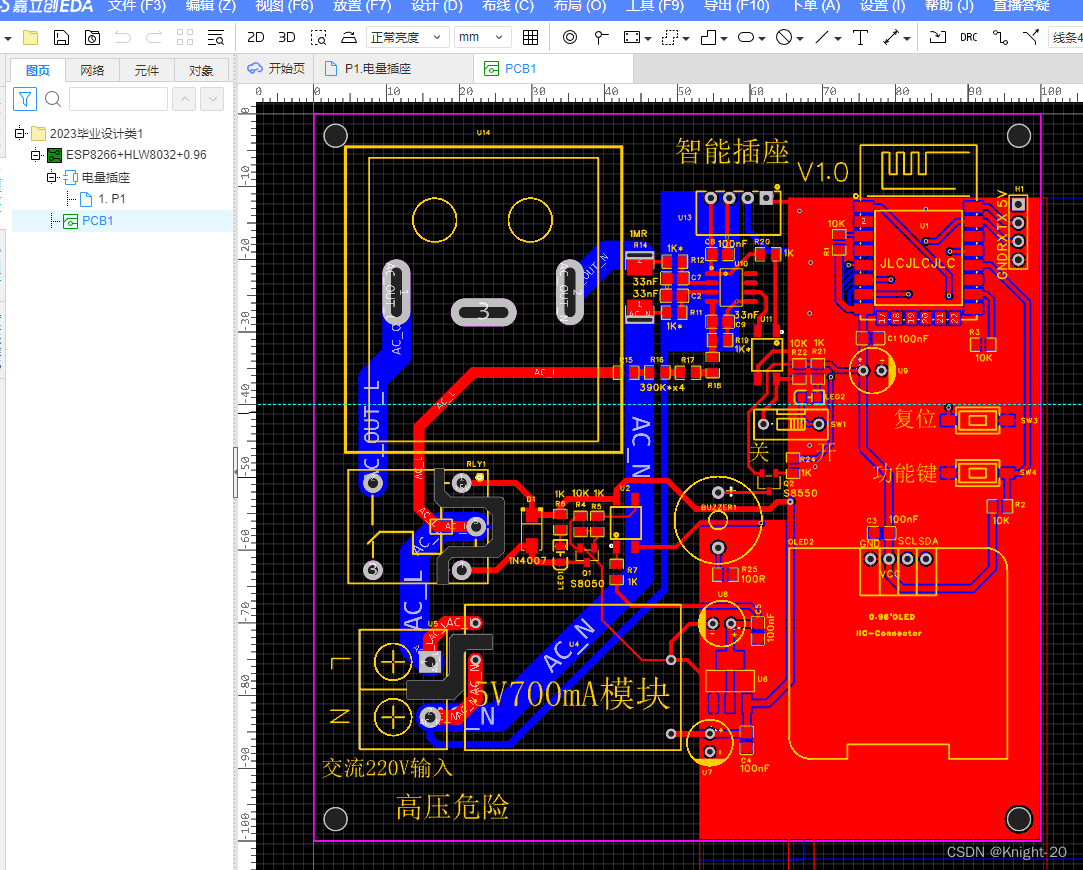

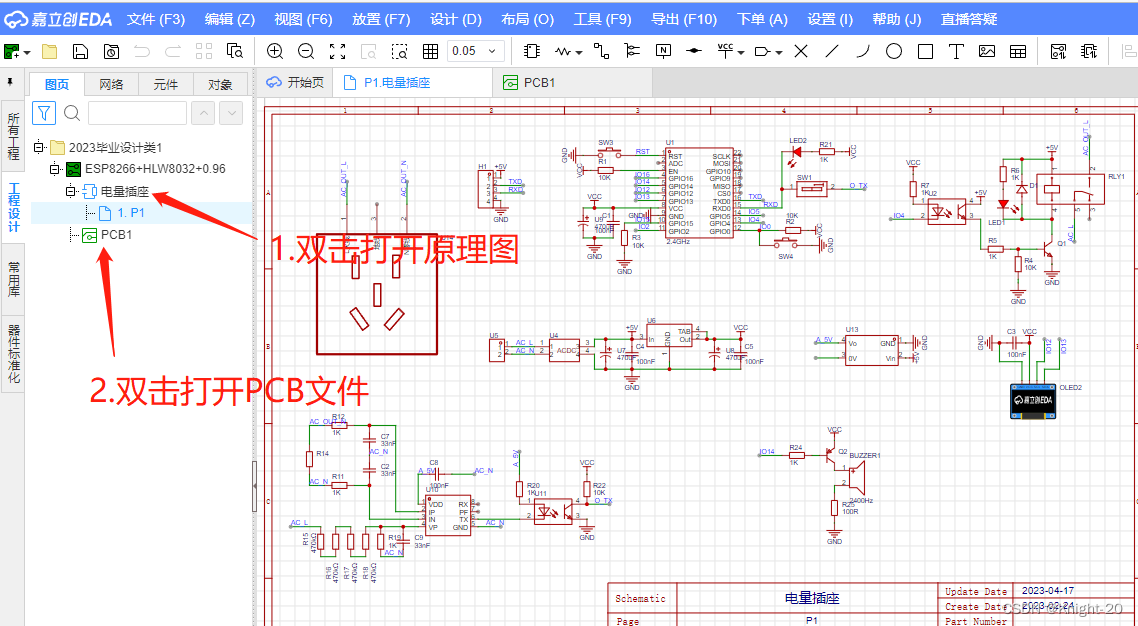

 6.导入后即可查看原理图及PCB源文件



 可以自行修改原理图后更新到PCB上；如果修改了覆铜区的走线，务必重建覆铜区（选中覆铜--右侧属性--重建覆铜区），如果有多个覆铜区，则每个都需要重建。

PCB下单：

1.修改完PCB后，点击标题栏的下单--PCB下单；

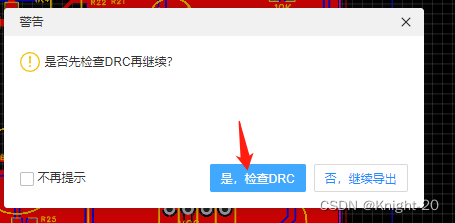

 2.检查DRC没问题后，会弹出下单提示框：

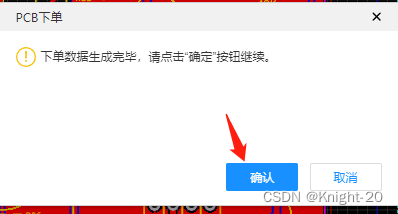

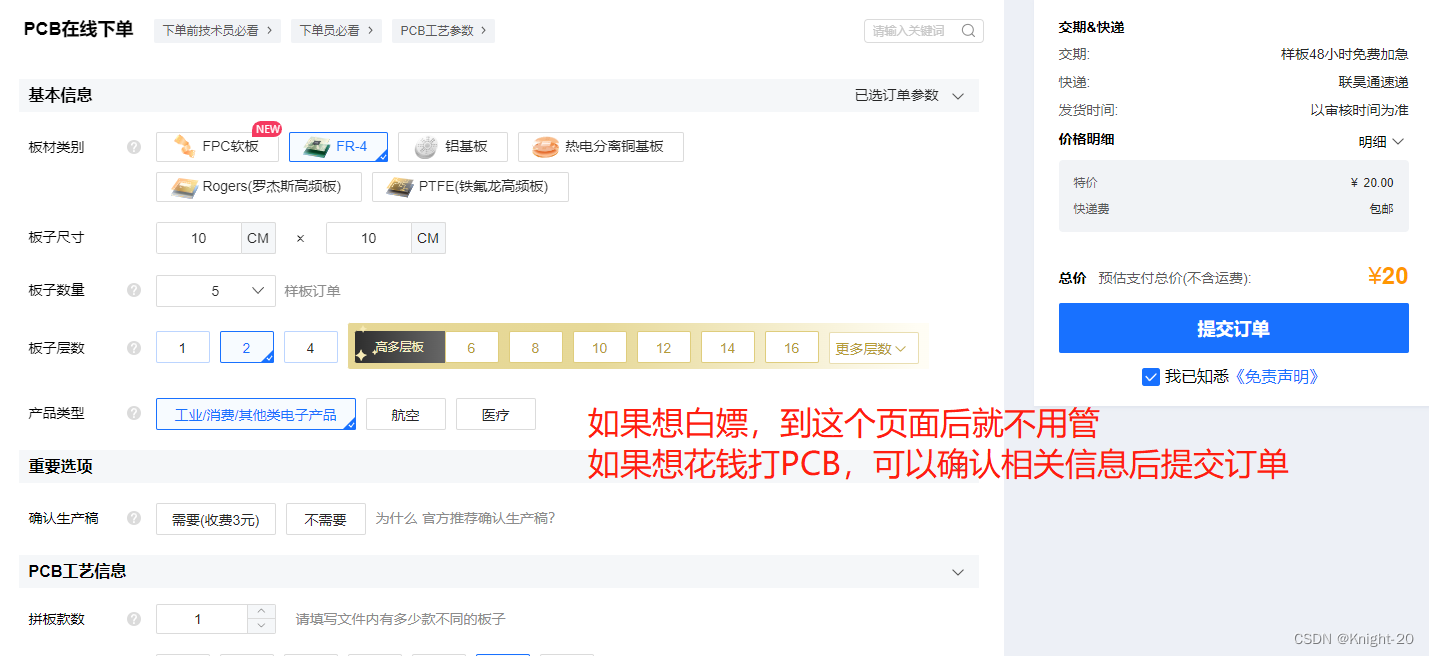

 3.提交订单后会进入在线下单页面，如果想用嘉立创每个月2次的免费PCB打样的，到这个页面后就不用管，接着看后面操作。如果直接下单的，可以不用看后面的了。

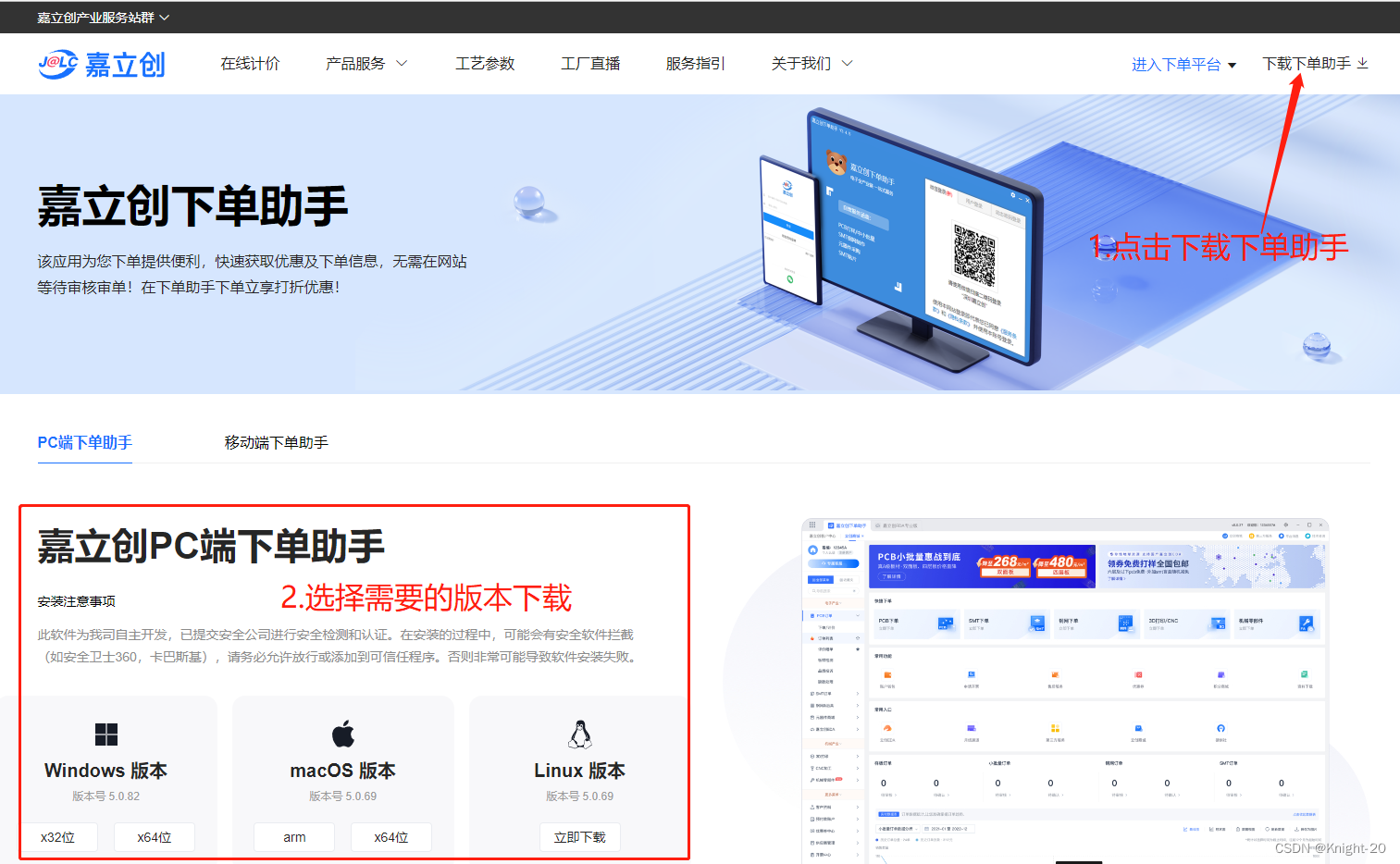

 4.进入嘉立创官网（不是刚刚EDA官网），然后点击右上角的下载下单助手；

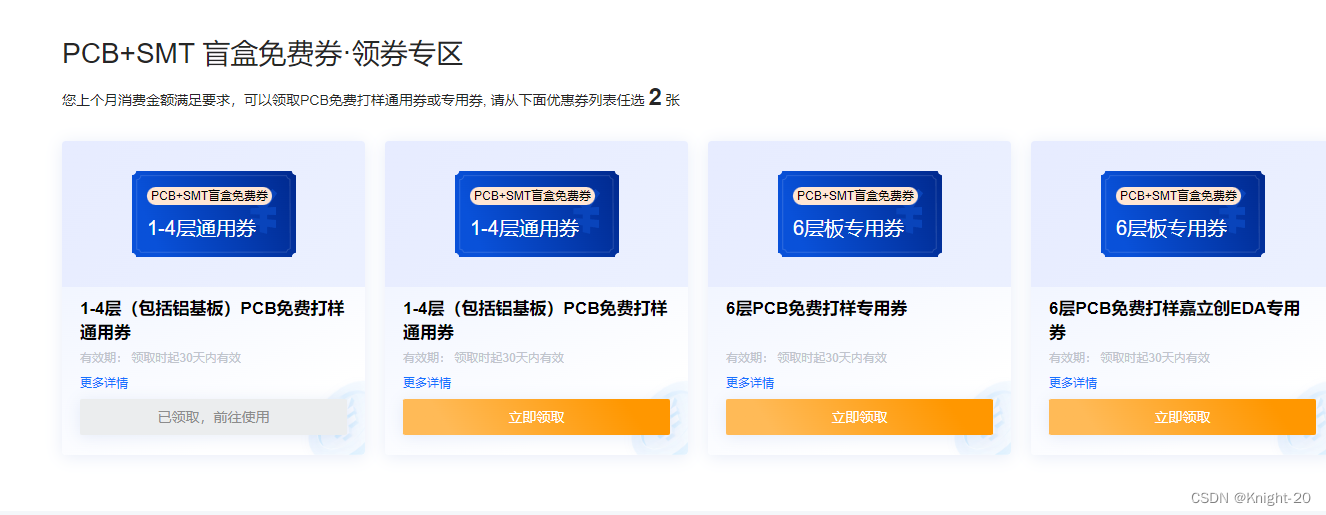

 5.安装嘉立创下单助手后，自行登录自己的账号，然后点击左侧的优惠券中心--免费券领取



然后领取需要的券后再去下单：

 6.回到主页--点击PCB订单--计价/下单--找到刚刚在网页提交的PCB订单，并点击立即下单

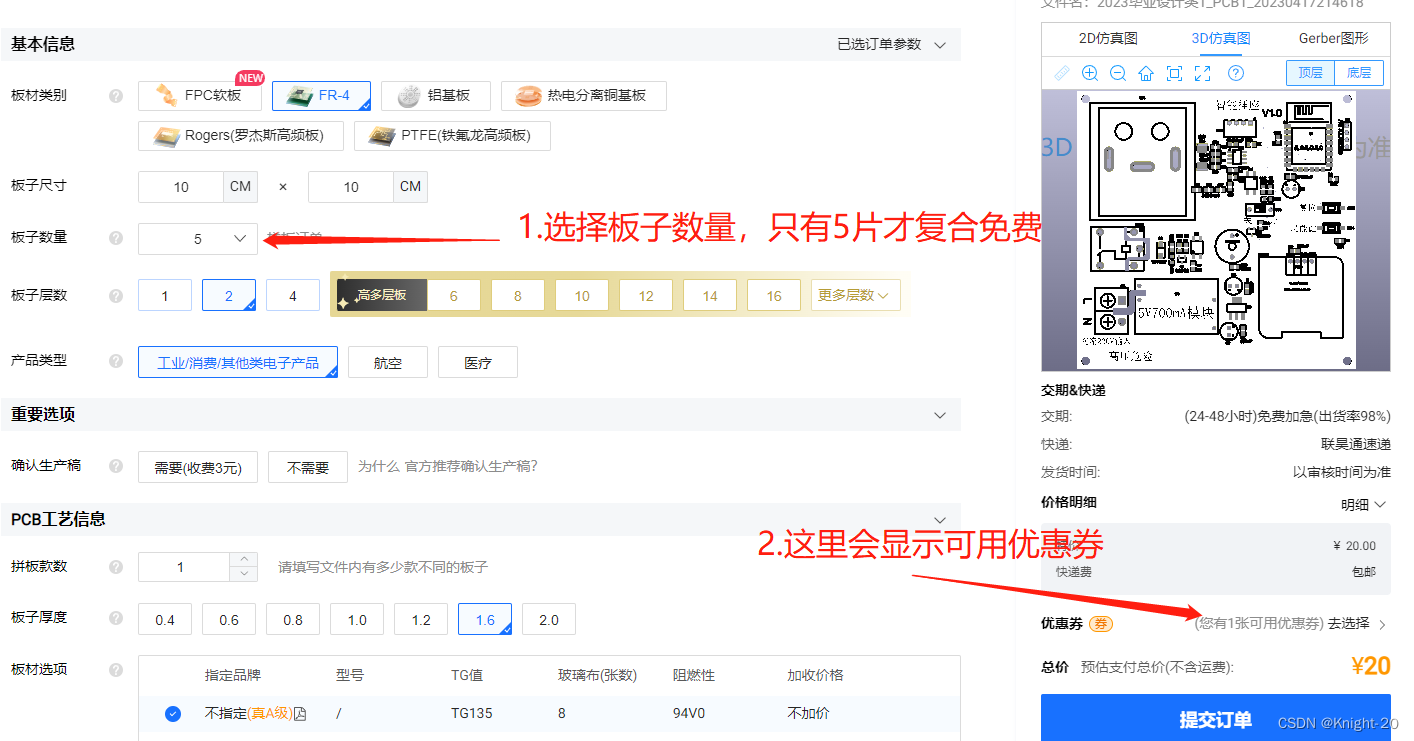

7.然后选择工艺信息，挑不用加价的选择，最后选择优惠券就是0元打样了。
