Hexview工具使用说明

一般Davinci工具都会在Misc路径下面配一个hexview工具。Hexview工具是免安装的，功能非常强大，可以打开并解析hex文件和srec文件，哪怕这两种文件格式不一样，解析出来的结果是一样的。

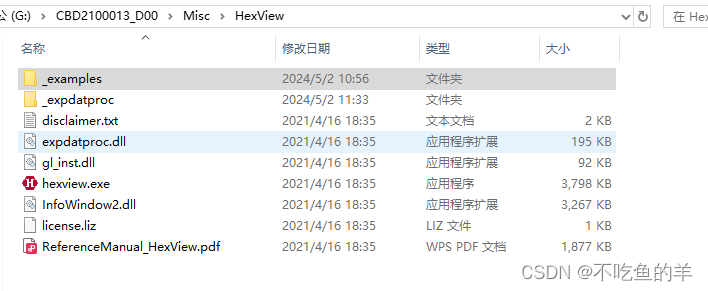

文件描述

_examples是例子

_expdatproc是用来生成expdatproc.dll文件的源代码，主要用来生成校验码

disclaimer.txt是权限声明

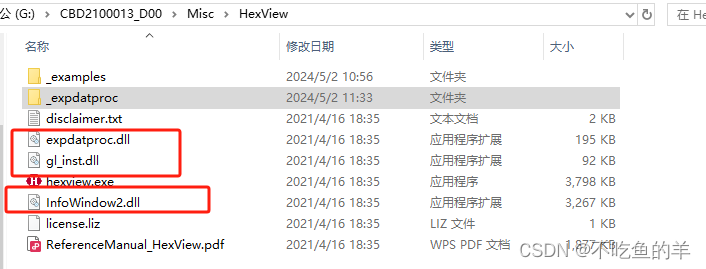

gl_inst.dll和InfoWindow2.dll都是动态库，删除了就打不开了

hexview.exe是执行文件，我们打开的就是它

license.liz是秘钥，也是要留着的

ReferenceManual_HexView.pdf是说明文件，里面有具体的操作说明

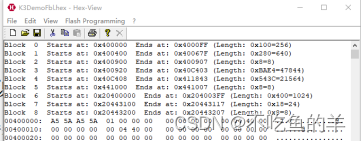

查看文件

将对应的文件拖动进去就行，里面会显示文件分多少块，每块多大，从什么地址开始，具体内容是什么。

删除文件内容

Edit->delete，根据格式填写要删除的内容。

填充数据

Edit->Fill block data，写入要填充的地址和填充内容。

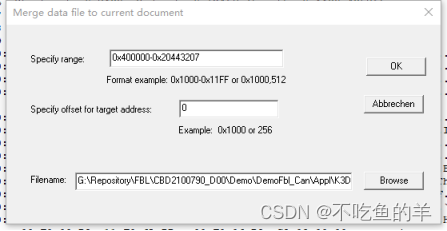

合并文件

将第一个文件拖进去打开，file->merge，选择要合并的第二个文件，选择第二个文件要填入的范围和偏移地址，生成后保存即可。它支持hex和srec格式之间的合并。

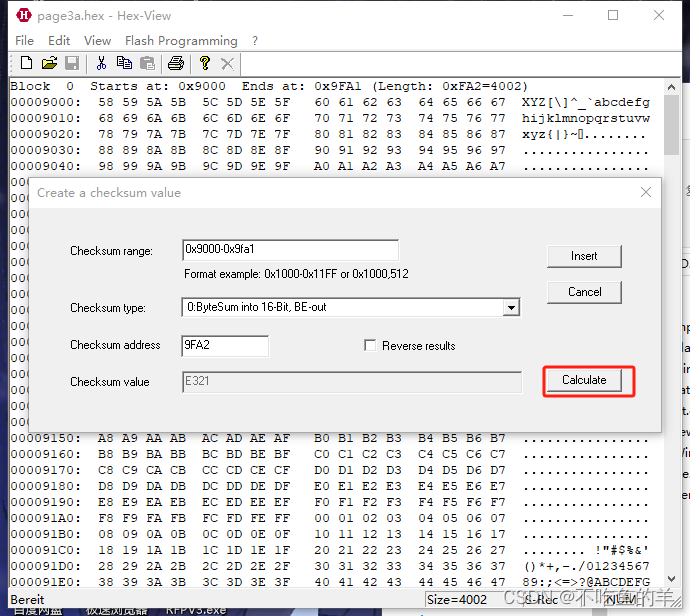

校验数据

Edit->Create a checksum value

选择要校验的范围、类型、校验码放置的地址，就能计算出校验码，并且插入进去hex文件里面。

我们可以查看或者修改具体的计算方式，在expdat_csum.c文件里面我们能看到DoCalculateChecksum函数。

/**********************************************************************************************************************
 * DoCalculateChecksum()
 **********************************************************************************************************************/
/*! \brief        Does the checksum operation.
 *  \details      This function runs the checksum calculation. It can be called several times.
 *                At least three times per block (see actionState).
 *  \param[in]    info: The workspace for the operation.
 *  \param[in]    actionState: One of the three action states in sequence:
 *                  csumActionBegin:  Initialises the checksum operation.
 *                  csumActionDoData: Performs the operation on the given data of a block.
 *                                    Can be called multiple times, one time per data block (continuous address space).
 *                  csumActionEnd:    Concludes the checksum operation and provides the result.
 *  \return       True if operation was successful
 *                False otherwise.
 *  \note         This is an exported interface function of the DLL intended to be called from the EXE.
 *                If the return value is false, then the exState contains a more detailed error indication.
 **********************************************************************************************************************/
DLL_FUNC(bool) DoCalculateChecksum(TExportDataInfo *info,
                                                      EChecksumAction actionState)
{
   bool result=false;


    /* Check for interface version */
    if (info->DllInterfaceVersion != DllInterfaceVersion)
    {
      info->exState = ExportStateDllInterfaceVersionError;
      return false;
    }

   // Default error info.
   info->exState = ExportStateUnknownActionItemOrActionType;

   if (actionState==CSumActionBegin)
   {
      /* Initialise the workspace per operation */
      result = BeginChecksumCalculation(info);
   }
   else if (actionState==CSumActionDoData)
   {
      /* Run the checksum calculation */
      result = DoChecksumCalculation(info);
   }
   else if (actionState==CSumActionEnd)
   {
      /* Conclude the checksum calculation and provide the results  */
      info->expDatResultSize = EXPDAT_RESULTS_MAXSIZE;
      result = EndChecksumCalculation(info, info->expDatResults, &(info->expDatResultSize));

      /* A copy is placed in a special buffer for the commandline */
      if (result==true)
      {
         info->segOutData = (char *)info->expDatResults;
         info->segOutLength = info->expDatResultSize;  // 2 byte data in output.
      }
      else
      {
         info->expDatResultSize = 0;
      }
   }

   return result;
}

明显就是按照顺序执行BeginChecksumCalculation、DoChecksumCalculation和EndChecksumCalculation的。

BeginChecksumCalculation根据checksum的类型设定校验之前的初始值。

DoChecksumCalculation就是重头戏，用初始值跟代码里面要校验的内容累加起来，每种checksum类型累加的条件和方法都不太一样，BE就是大端，LE就是小端。

EndChecksumCalculation把累加后的结果取出响应的长度放到结果当中。

遇到的问题

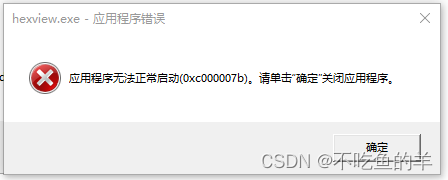

打开hexview.exe软件，提示错误如下：

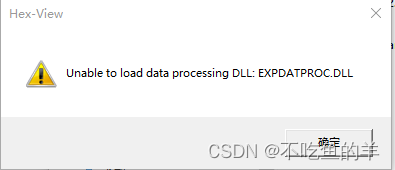

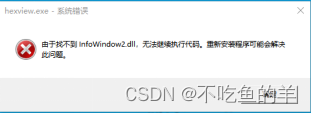

或者是这一个

后来发现是电脑把这几个工具给删除了，所以要注意备份不然就救不回来了。
