当前网上找到的通过嘉立创EDA系统设置默认旋转角度的当前版本已经找不到了，但是有更方便的方法。

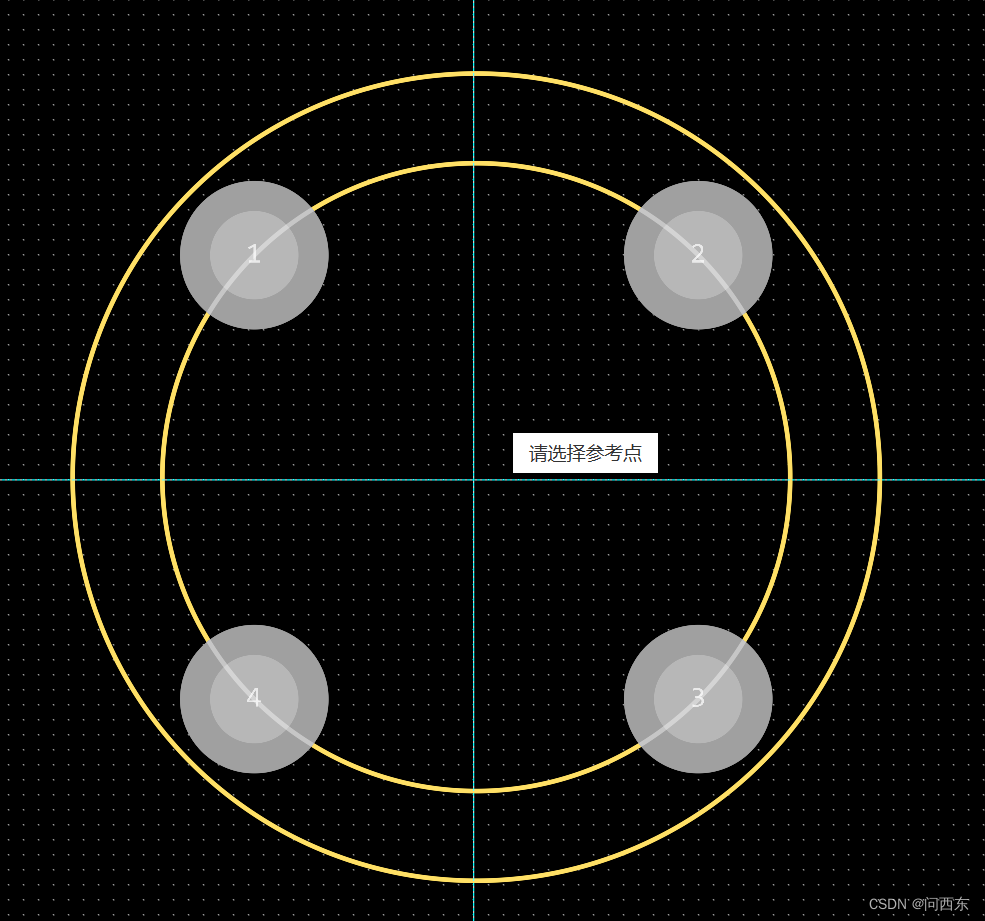

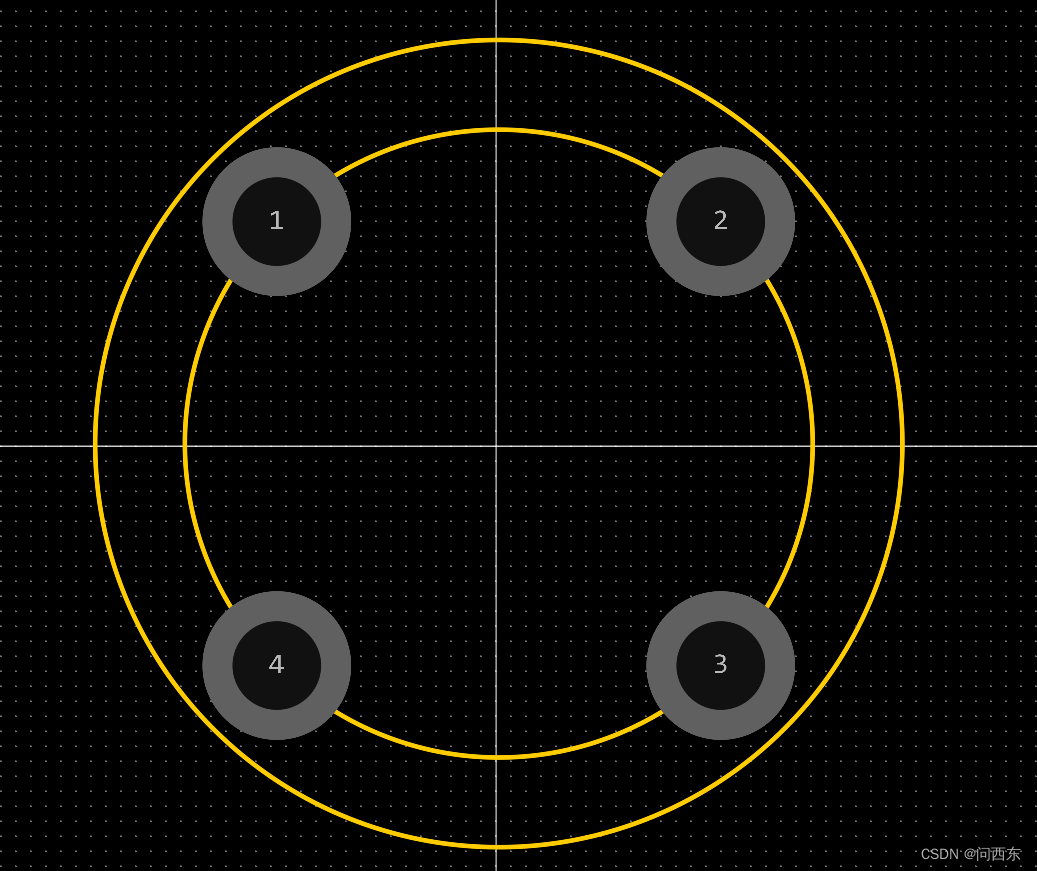

比如现在要将下图的封装按照中心点旋转45°：

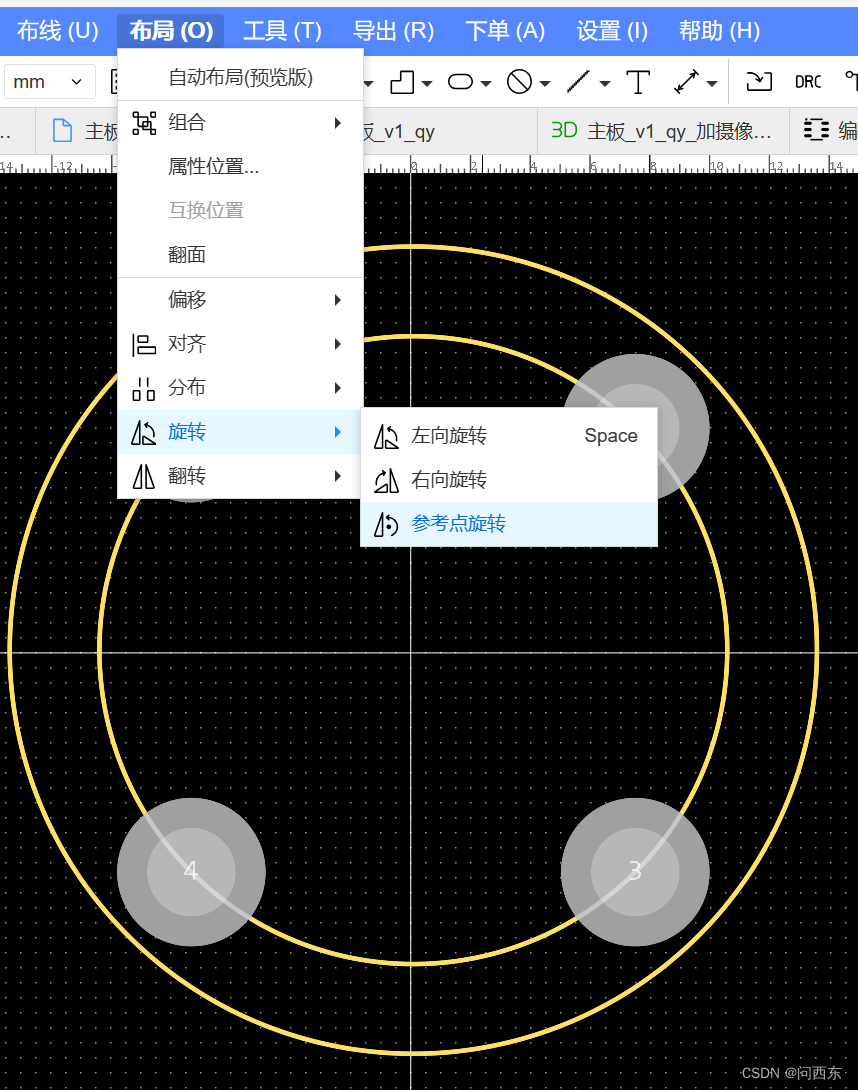

步骤1：选中器件，点击工具栏布局-旋转-参考点旋转；

步骤2：选择参考点

步骤3：键盘输入旋转角度

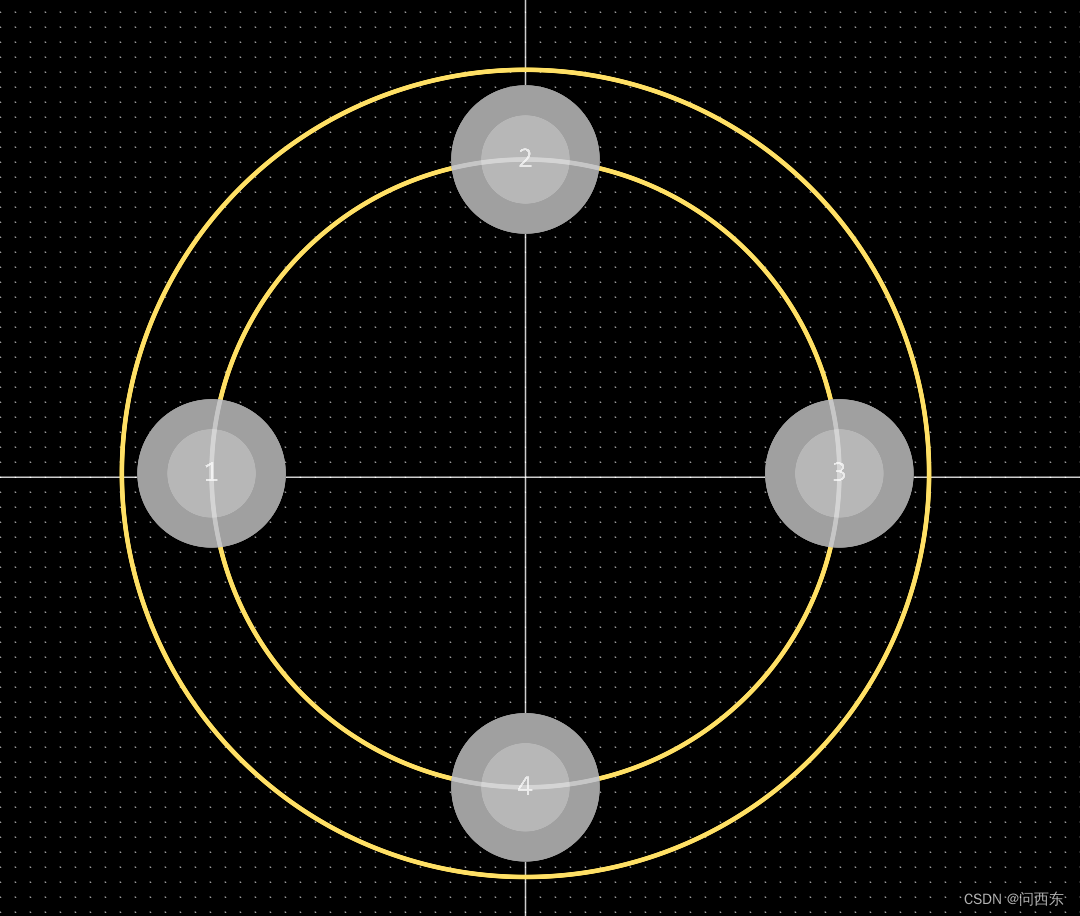

得到旋转后封装：
