立创eda基本简单操作

---

一、 准备工作

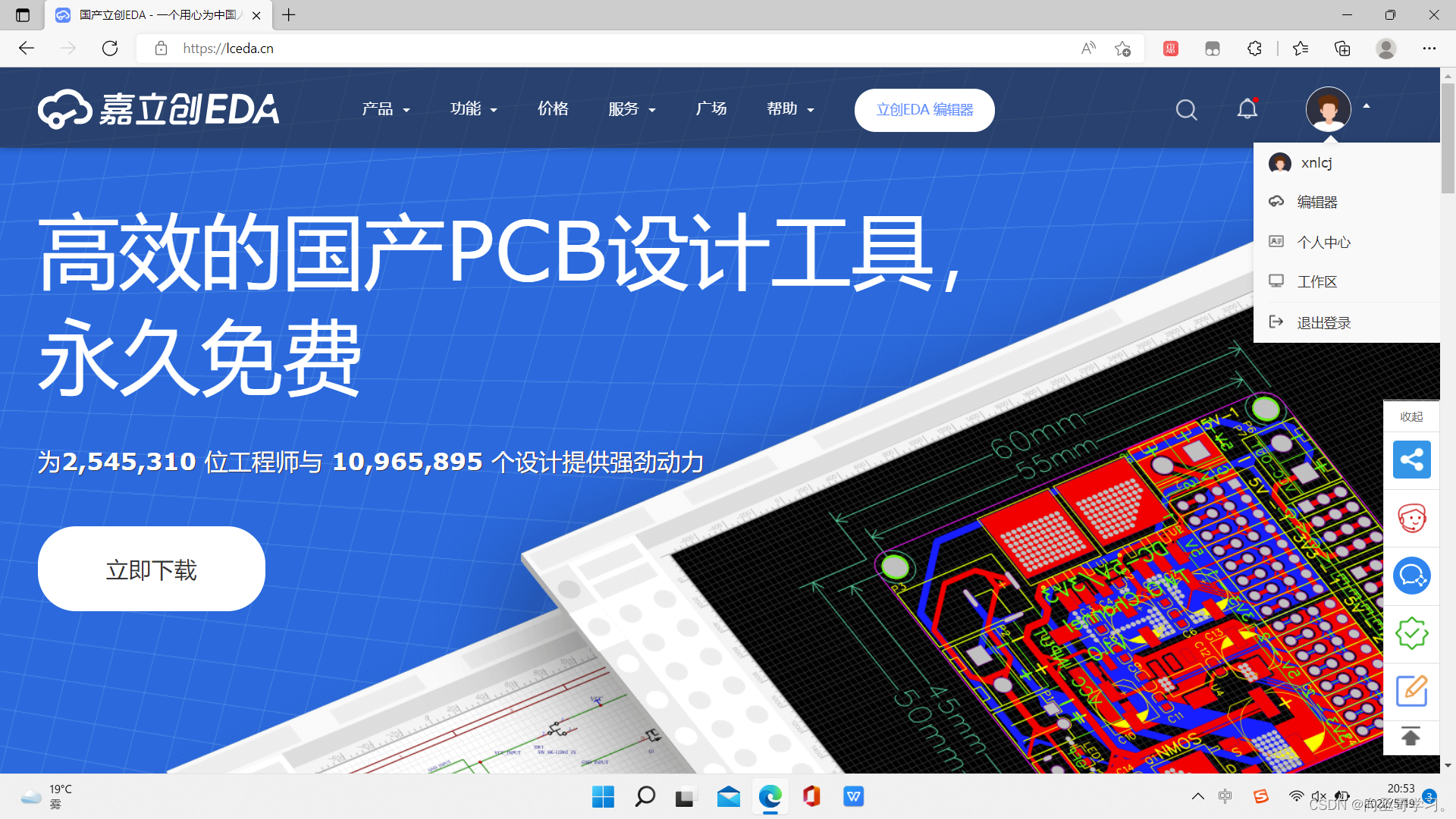

新手小白首先注册一个eda账号，进入如下界面：

选择编译器，选择标准版，再新建一个工程。到此准备工作就完成了。

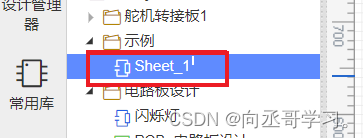

Sheet标识这里便是原理图所在界面。

二、原理图板块

原理图主要负责器件的选择以及各元器件，芯片之间的连接。以下介绍一些工具和简单操作。

1.电气工具

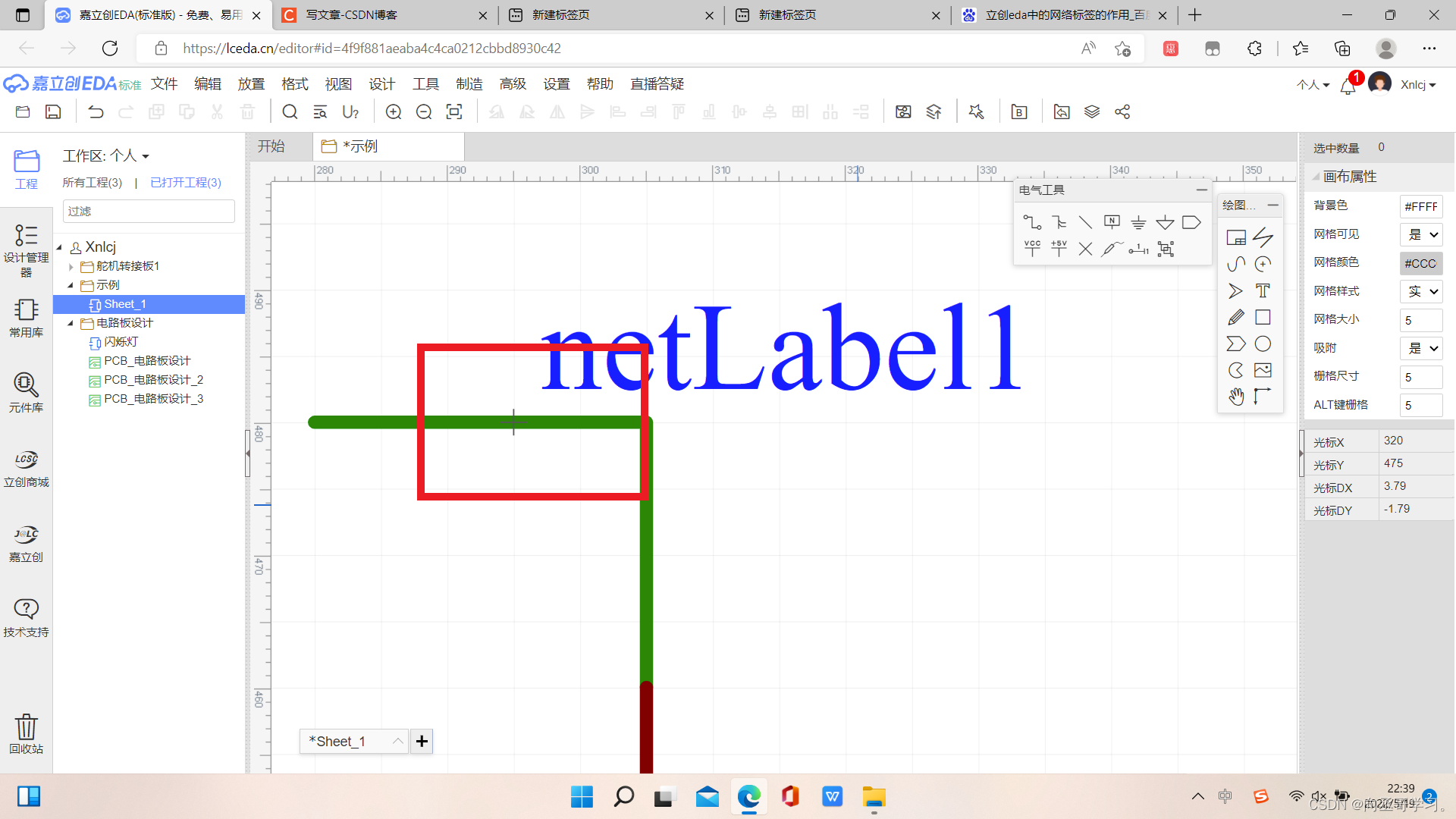

第一个是导线，用来连接各个元器件。含有N的是网络标签，它是用来标识导线网络名, 或者标识两个导线间的连接关系。注意使用网络标签时要将它标注在导线上否则是无效的。如下图所示,小十字架标注在了绿色导线上。

还有其他常用的器件像GND，VCC等，需要时只要点击该器件拖动到原理图中，不需要时双击鼠标右键取消选择。

2.常用库及元件库

常用库中有电阻，电容，二极管等器件，可选择需要的器件。其他器件像一些芯片需要在元件库里搜索，选择后，右侧便可以看到它的原理图图形，PCB图形以及实物图。

3.数据的修改及器件摆放

像电阻，电容之类有量大小的器件，双击它的大小（如电阻4.7k）即可修改阻值大小。器件摆放的方向按空格即可修改。

4.器件之间的连接

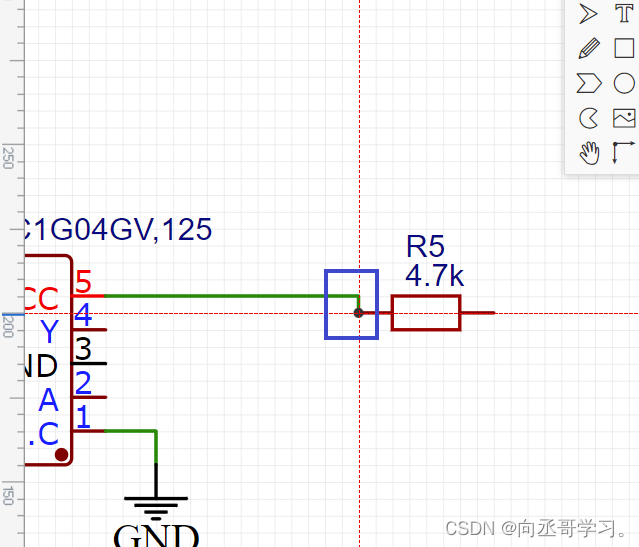

如下图蓝色圈记部分有黑色实点，即表示两个器件用导线连接起来了。

5.原理图转PCB

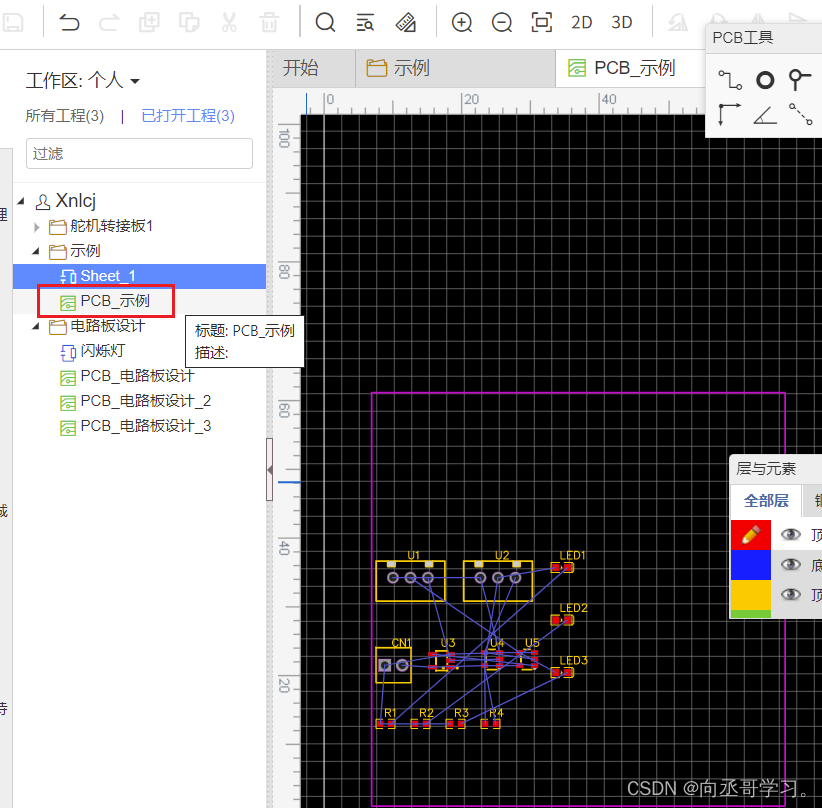

原理图画好之后选择最上方的设计，选择原理图转PCB，注意在转PCB前保存原理图（Ctrl+s），此时会提示一个警告，一班可以直接选择“继续前行”。选择需要的尺寸大小即创建了一个PCB。再保存可在目录下看到PCB，右侧即PCB图。

三、PCB板块

没错，当你打开PCB看到那些复杂的蓝色细线，那些时都需要你手动连接的，当然布线里面有自动布线，但是自动布线的结果一般不太好，建议自己手动布线。

1.排版

布线之前可以先把各元件排版排开一点，间距恰当，排整齐一点，有利于到时候焊电路版时好辨认。（各元件应该在紫色边框内部）。

2.布线

布线前现在页面其他选项中一般将拐角设为45度的，如果直接是90度会影响高频高速信号传输，线应避免以90°的拐角走线。

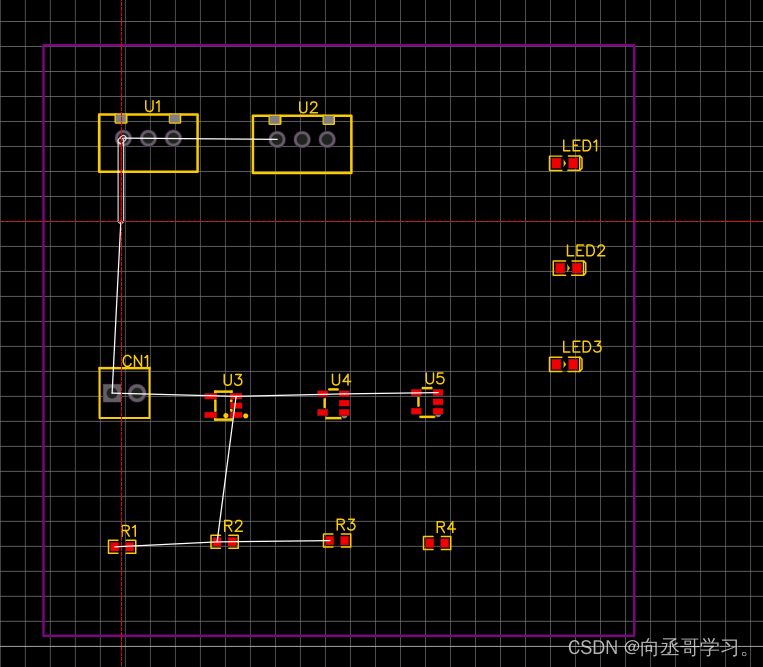

布线可以一条一条布线，如某条线是连接所有的GND，将线从某个元件引出时，会有白色的线提示，白色线就是同为连GND元器件之间的线。如下图所示：白线是各器件连GND的线，可以先先将它们依次相连接再去连接其他的线。

3.过孔

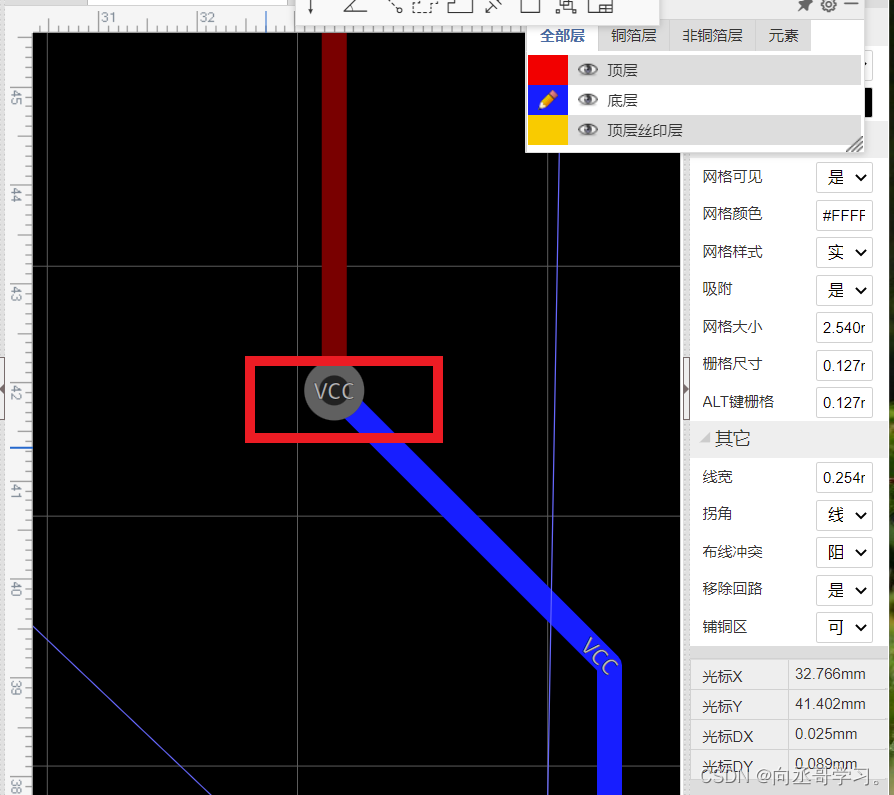

PCB有顶层和底层，顶层是红色线，底层是蓝色线，当同颜色线不可避免交叉时，可以按“B”过孔，避免同层线的交叉。过孔会产生一个小圆点，如下图所示：

4.3D预览

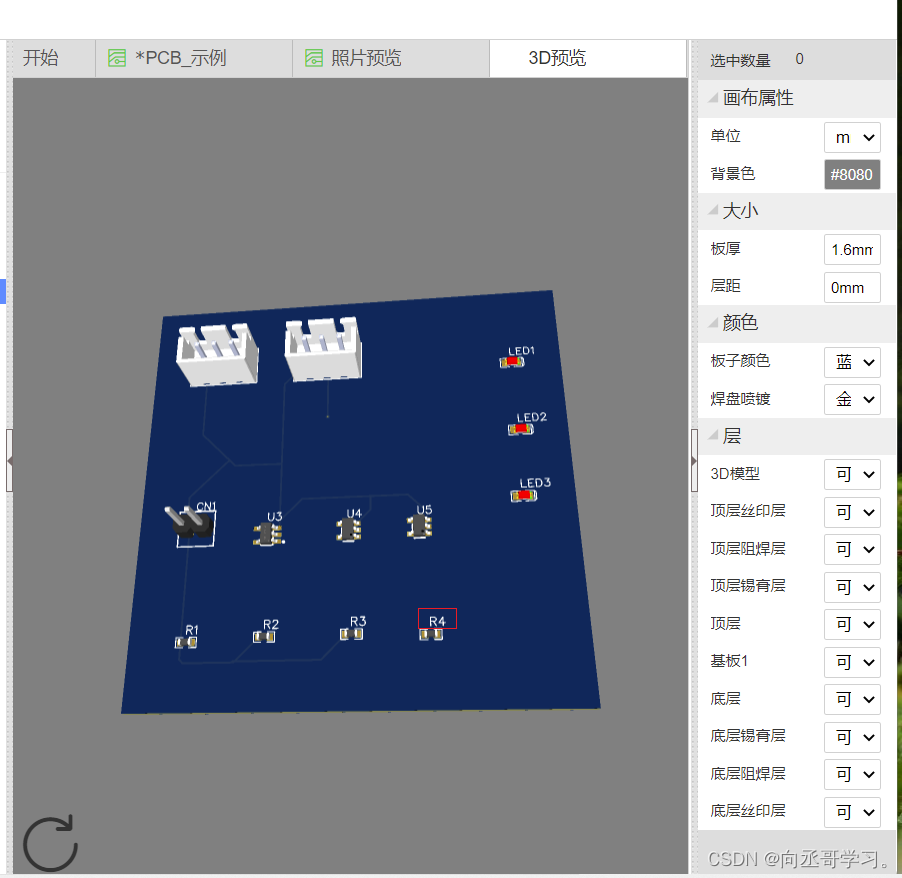

在PCB上方有3D预览选项，点击可以看到电路板的3D模型，如下图所示：
它的批注像R3，R4等是在PCB中点击批注文字，将文字属性中的层选择顶层丝印才会在实物图中显示。

5.铺铜

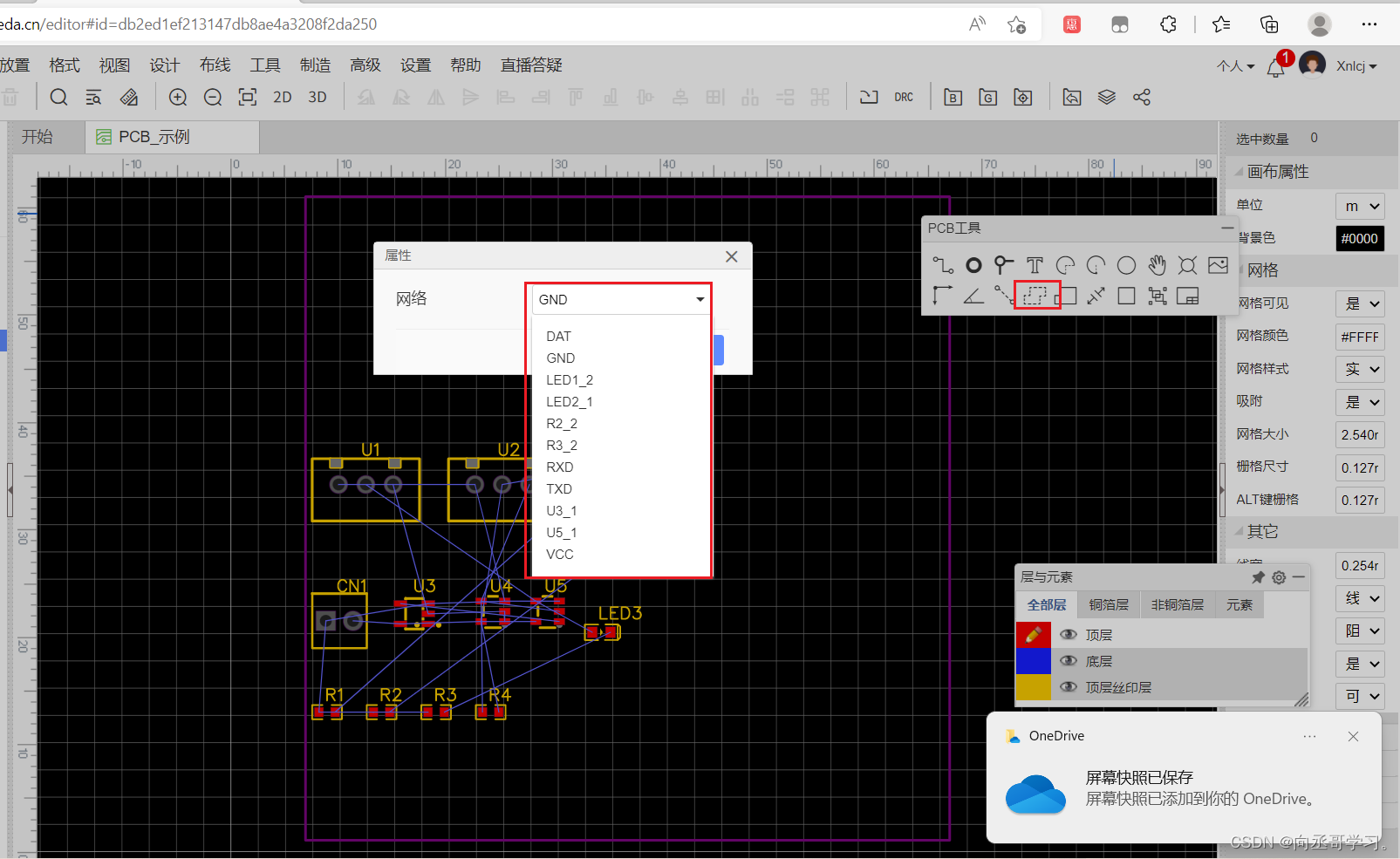

如下图所示，选择好之后选择铺铜的区域。

四、下单

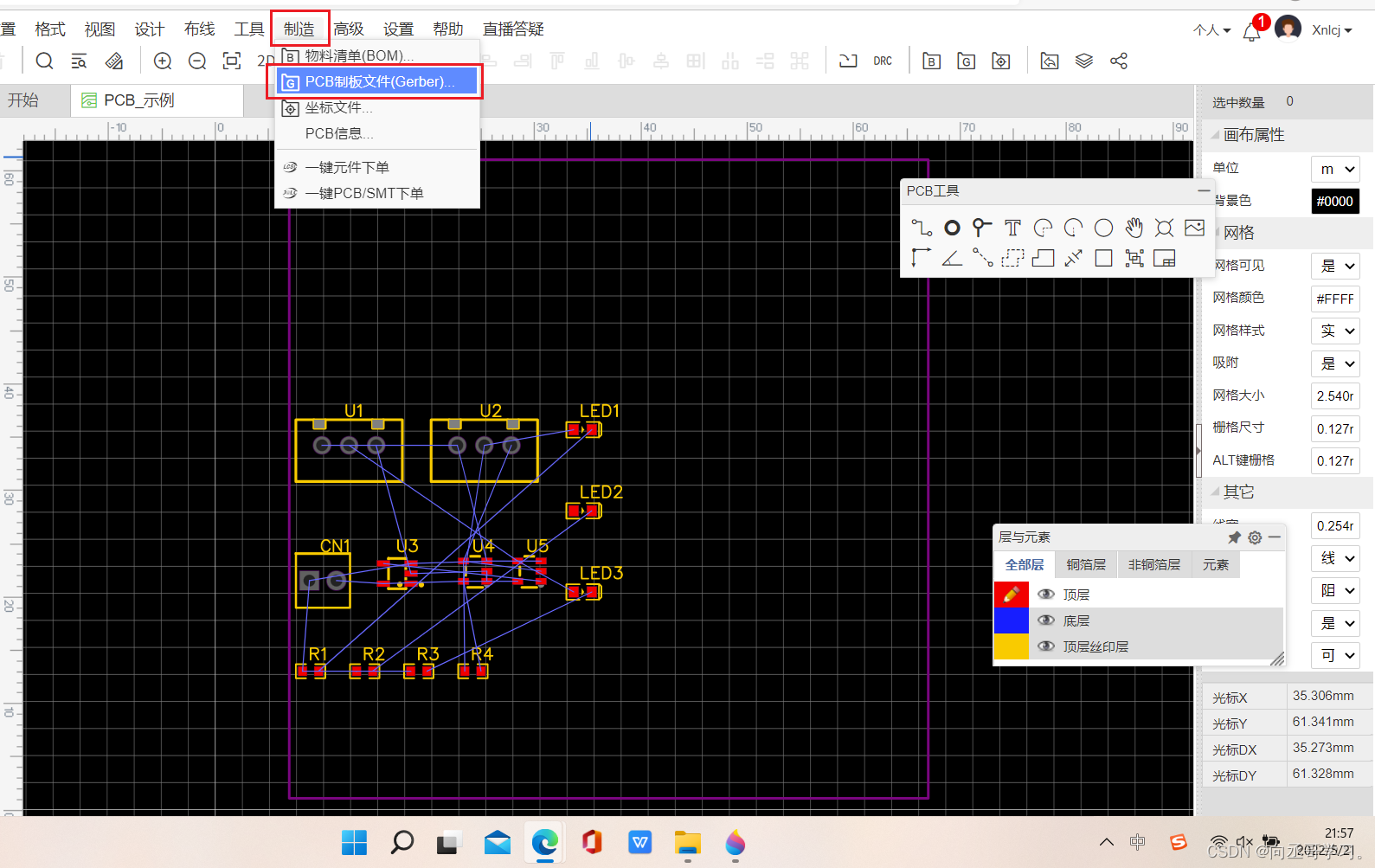

按照红框操作即可。

五、总结

最难的部分在PCB布线，排版好，器件之间隔开一点，线与线之间不要太挤，过孔尽量不要在焊盘。
