能测量位移的差动电容式传感器仿真

      本次实验是对能测量位移的差动电容式传感器仿真，实验的仿真电路是由正弦激励电路、电桥电路、放大器电路、整流电路和滤波电路五个部分组成的。在电桥上施加正弦激励信号，当差动电容中间的动片处于平衡位置时，转换电桥的输出为0，当动片产生一定位移时，转换电桥失去平衡，输出一个电压值，此电压信号很微小，经放大、整流、滤波后提取出的直流分量与差动电容动片位移成正比关系。

三：电路设计及仿真结果分析

（1）

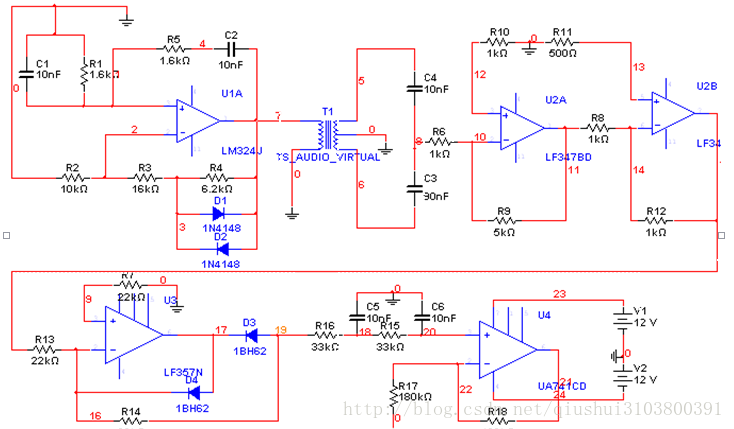

图2：电路原理图

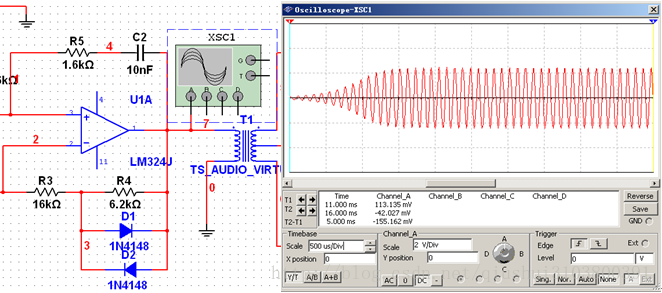

图3：正弦激励信号原理图及输出波形



                  图4：传感器电桥部分原理图及输出波形
