为什么要在光耦输入端并一个电阻？

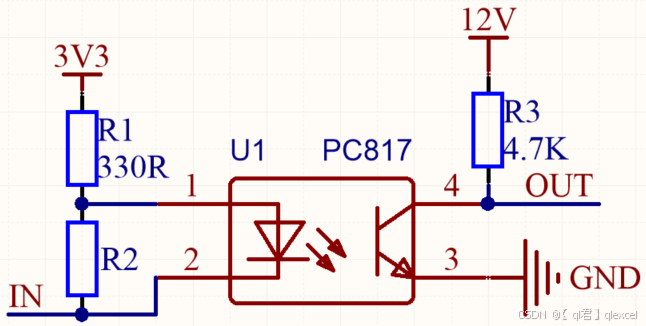

下图的电阻R2有什么用？

防止光耦误动作，导致错误信号的传递。
怎么来理解呢？光耦的原理就是通过输入端的发光二极管导通后形成的微弱电流，传递给次级的。大家可能都有这样的经验，在没有接地的电烙铁焊LED灯时，灯会亮。所以发光二极管的灵敏度很高，一般几个mA的电流足以点亮。
在光耦的输入端，也有寄生电容的存在，这个电容可能会影响光耦信号的正常传递。因为电容内存储有电荷，如果此时并联一个电阻，就会将电荷迅速泄放，就达不到二极管两端的开启电压，从而可以正常通断。
所以这颗电阻有些产品有，有些产品没有，因为没有也能正常工作，只是有了的话，产品会更可靠一点。
那么这个电阻的阻值该怎么取呢？阻值太大，起不到放电作用，阻值太小，也会影响光耦的开关。既然是为了放电，那肯定阻值越小越好，最小能到多少呢？说到这里不得不说光耦最重要的参数CTR。

CTR是英文current transfer ratio的缩写，译为电流传输比。
用公式表示：CTR= ic/if x 100%。其中ic表示输出电流，if表示输入。
为了方便计算电阻R2的取值，我们以PC817为例，并给电路的输入、输出电压及电阻赋值。
令VCC1=3.3V，VCC2=12V，R1=330R，R2=4.7K，求电阻R2的最小值？

打开datasheet，有几个参数需要重点关注一下：
1、VF光耦输入二极管的导通压降，我们取最大值1.4V；
2、CTR，它是一个范围：50%~600%。也就是放大倍数在0.5~6倍。我们计算的时候，按照最低的50%使用。
3、Vce，副边三极管导通后的压降，我们取最大值0.2V。

副边电流IC：
IC=(VCC2-Vce) / R3=(12-0.2) / 4.7=2.51mA
根据CTR= ic / if x 100%，得：if= ic / CTR =2.51 / 0.5=5.02mA
再计算R1的电流IR1=(VCC1-VF) / R1= (3.3-1.4) / 330=5.76mA
所以R2阻值为R2=UR2/IR2=1.4/ (5.76-5.02) =1.89K
所以这个电阻R2的阻值一定要＞1.89K，可以取2K。
