滤波电容值得选取-ESR

在电路设计中，经常会遇到一个问题，滤波电路中电容器容值的大小该如何选取？其实电容值得选取主要由电容容抗决定，电容容抗包括ESR和ESL，ESR即串联等效电阻，ESL即串联等效电感。

总所周知，电容器作为储能元件，理论上本没有能量的消耗，可实际应用中电容器会产生损耗，进而引起电容器壳体发热。这种损耗便是由电容器的ESR引起的。不同类型的电容器ESR不同，一般来说，电解电容的ESR相对最大。电容器的选取通常要求低ESR，高ESR会导致电容器放电过程中电压的瞬变，影响滤波效果以及增加电路的输入输出噪声，以及会降低电容器的使用寿命等。

下面进入话题，电容器的ESR特性（为了更具体的解释其特性，我们以铝电解电容为例）：

1.ESR的温度特性

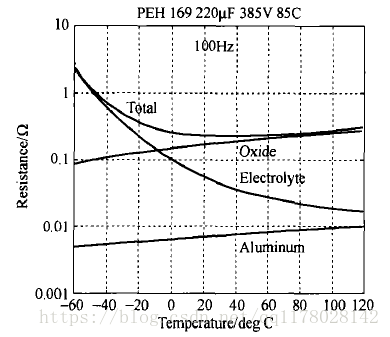

ESR的温度特性与电容器的电极材料、电解质和绝缘材料有关，ESR温度特性便是电容器各部分材料的温度特性的叠加。铝电解电容器的ESR由电解液电阻、负极极板的氧化铝电阻、铝板和阴阳箔电阻影响，其关系如下图

从图中可知，ESR与电阻温度特性有很大的区别，电解电容器的ESR温度特性在25℃左右ESR达到最低，而在低温限时ESR将会增加到数十倍或更高。

2.ESR的频率特性

我们都
