计算电容发热的公式基于电容器的损耗功率。基本公式为:
其中 I 是流经电容器的交流电流的有效值。
一、等效串联电阻(ESR)
ESR 是电容器等效电路中的一个电阻,低ESR电容器可以减少内部产生的热量,从而提高整体电路效率和长期可靠性。此外,低ESR电容器在高速电路中也至关重要,因为它们能够更好地进行滤波,避免大电流应用中的散热问题,从而延长电容器的寿命并减少电子电路的故障。因此,在设计电路时,通常会强调低ESR电容器的重要性。

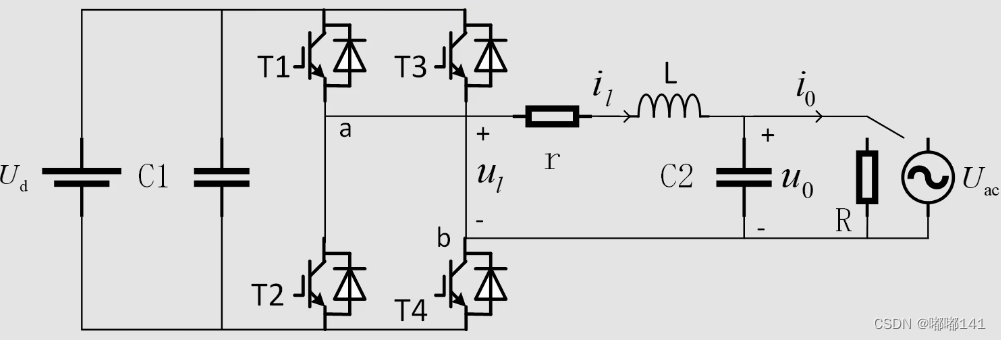

以逆变器直流侧电容为例,如下所示:
电解电容C1型号为CD135 ,容值2200uf,耐压400V。
电容的esr与频率有关,如图所示:
一个2200uf的电容 ,在100hz下的esr大约为40毫欧。
二、计算电容电流
1.电容电流的产生原理
电容电流的产生与电容器充放电过程密切相关。当电容器两端的电压发生变化时,电容器内部的电荷会重新分布,以适应新的电压条件。这个过程中,电荷的流动就形成了电流。因此,电容电流的大小与电压的变化率成正比,即电压变化越快,电容电流就越大。
2.电容电流计算
电容电流计算公式为:I = C × (dV/dt),其中I表示电容电流,C代表电容器的电容值,dV/dt表示电压随时间的变化率。

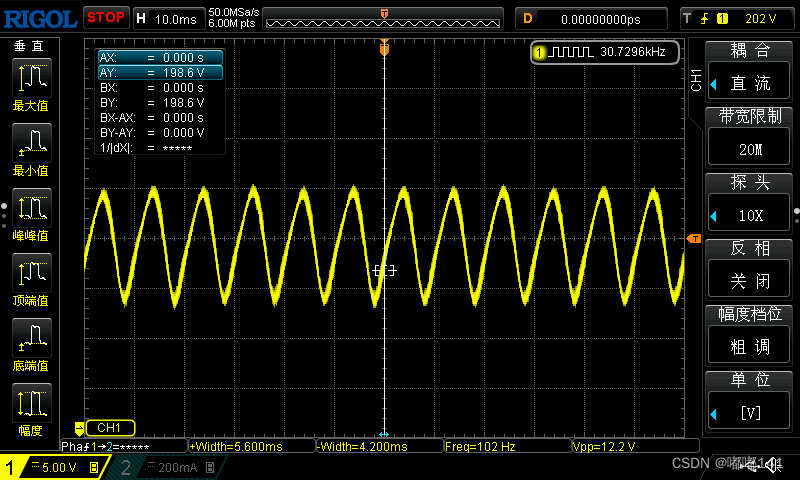

示波器采集到的的电容两端电压波形如下:
根据波形,纹波电压 Vpp 是 12V,频率 f 是 100Hz,电容 C是 2200µF。
计算纹波电流:
在这里,dV 是电压变化,dt 是时间变化的一半周期,半个周期是 5ms。
由于纹波电压为正弦波,其峰值变化率在一个周期内的最大值可以近似为:
纹波电流为:
三、计算电容发热
电容发热基于电容器的损耗功率,功率损耗计算为:
根据以上计算,电容的纹波电流约为 5.28 A,导致的发热功率约为 1.115 W。
