前言

  FPGA作为一种逻辑芯片，硬件架构独特，具有并行性、低延时性和灵活性等特性，应用领域广泛。
  FPGA市场主要玩家是英特尔、AMD、莱迪思、Microchip、Achronix等；国内厂商包括复旦微电、紫光国微、安路科技、东土科技、高云半导体、京微齐力、京微雅格、智多晶、遨格芯等。
  本篇主要介绍高云FPGA芯片和入手开发板详细介绍。

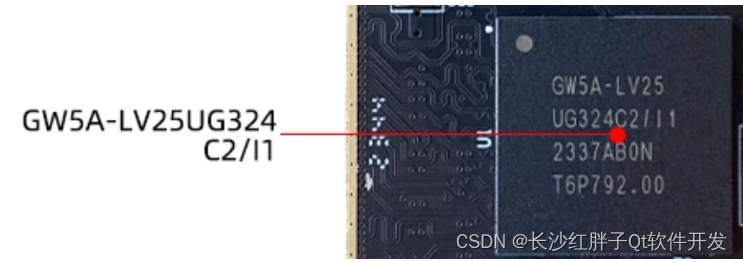

GW5A-LV25UG324C2/I1芯片介绍

  在这里插入图片描述

简介

  高云半导体Arora Ⅴ系列FPGA产品是高云半导体晨熙®家族第五代产品。
  在这里插入图片描述

  在这里插入图片描述

  基于22nm先进工艺的可编辑逻辑器件。高云半导体Arora Ⅴ系列FPGA产品是高云半导体晨熙®家族第五代产品，内部资源丰富，具有全新构架且支持AI运算的高性能DSP，高速LVDS接口以及丰富的BSRAM存储器资源，同时集成自主研发的DDR3、支持多种协议的 12.5Gbps SERDES(GW5AT-138支持)，提供多种管脚封装形式，适用于低功耗、高性能及兼容性设计等应用场合。
  高云半导体同时提供面向市场自主研发的新一代 FPGA 硬件开发环境，支持 Arora Ⅴ系列 FPGA 产品，能够完成 FPGA 综合、布局、布线、产生数据流文件及下载等一站式工作。

主要特点

  在这里插入图片描述

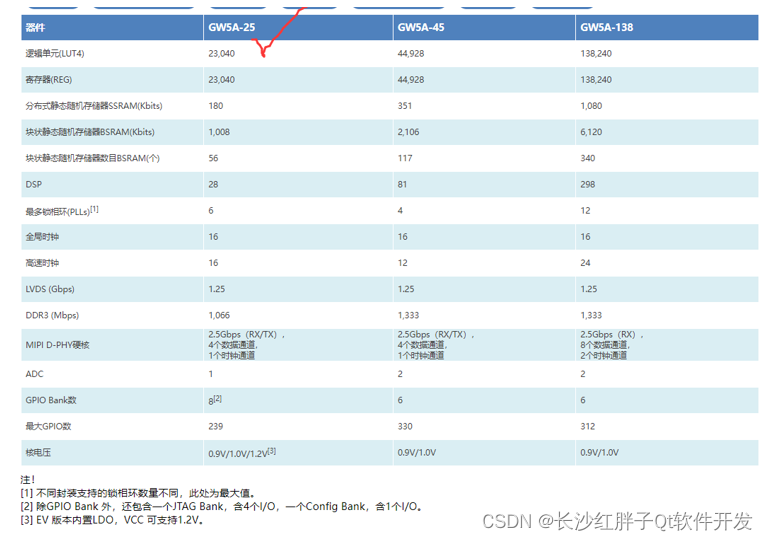

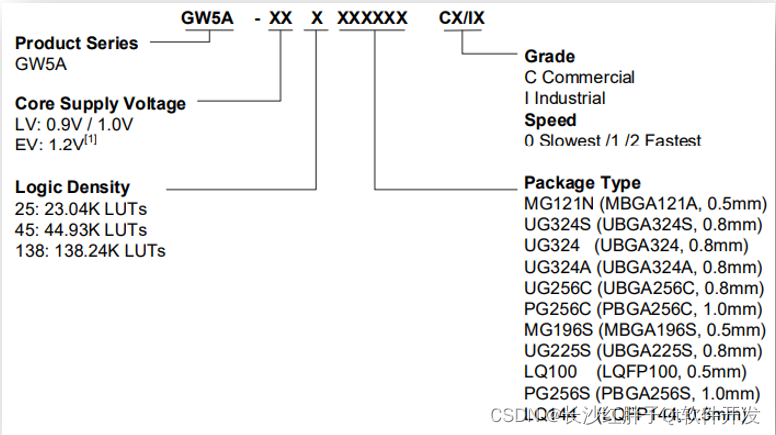

芯片资源

  在这里插入图片描述

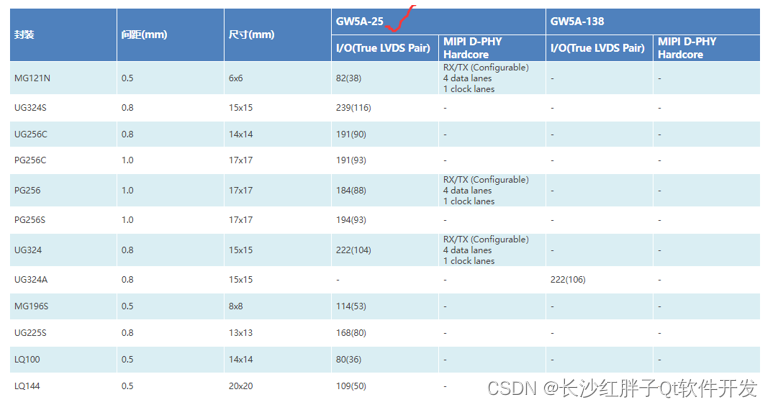

芯片封装

  在这里插入图片描述

核心板

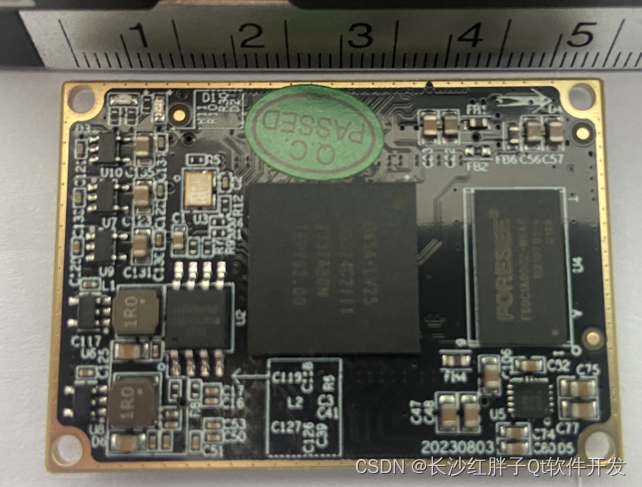

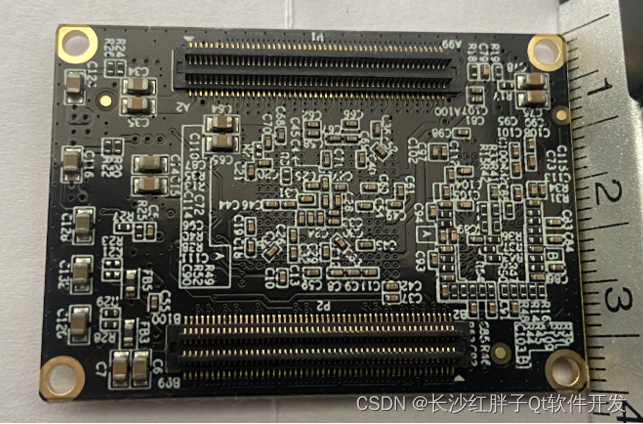

核心板实物

  在这里插入图片描述

  在这里插入图片描述

连接器：0.5双槽板对板高精密连接器

  在这里插入图片描述

  两个是10元不到。

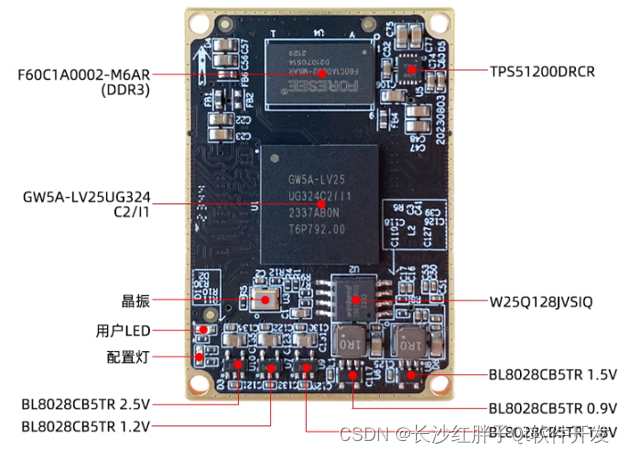

核心板布局

  在这里插入图片描述

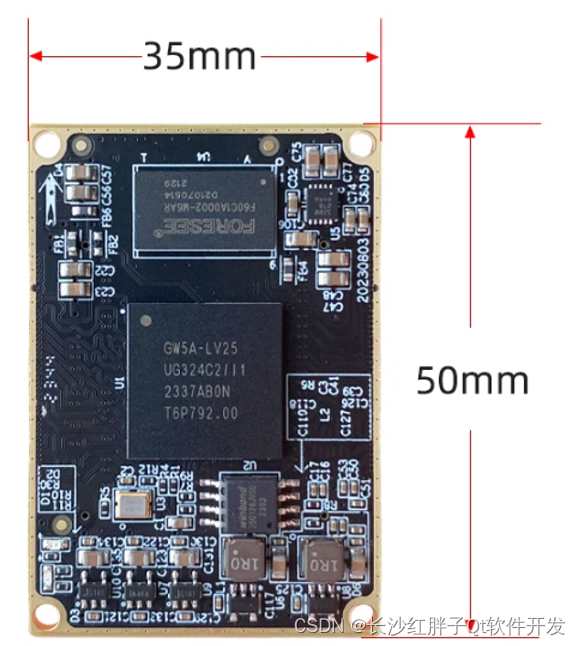

核心板尺寸

  在这里插入图片描述

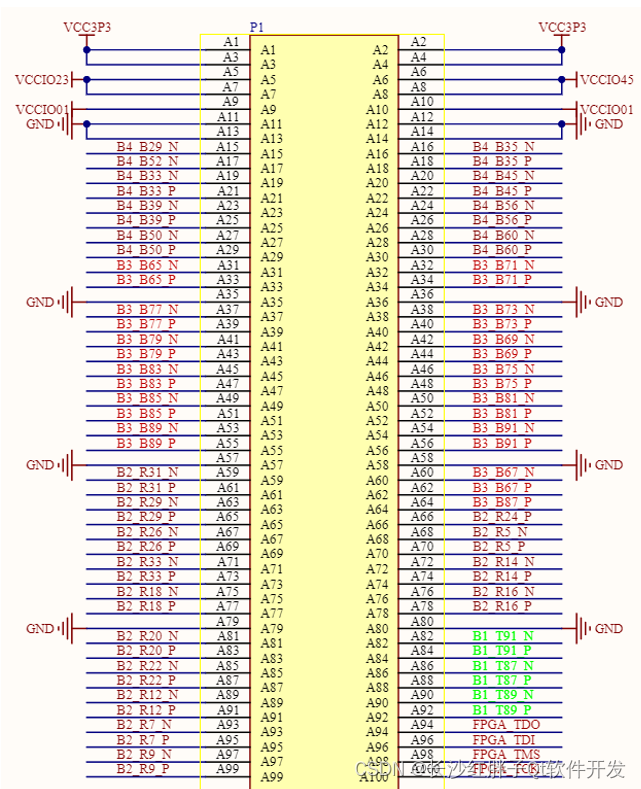

核心板排针引脚图

  在这里插入图片描述

  在这里插入图片描述


开发板

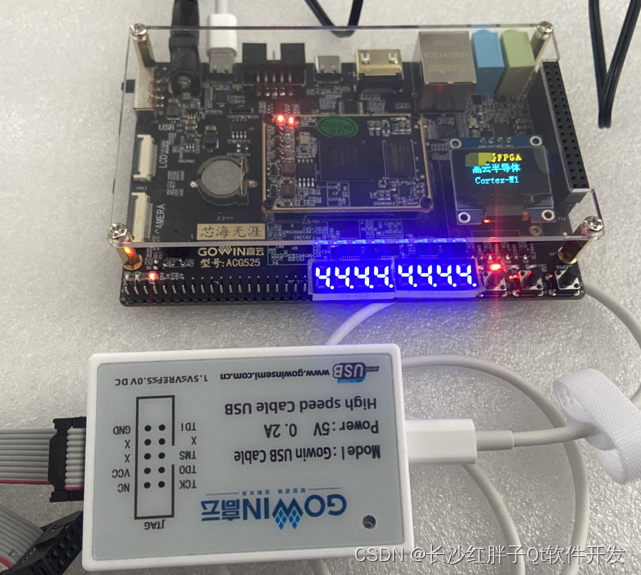

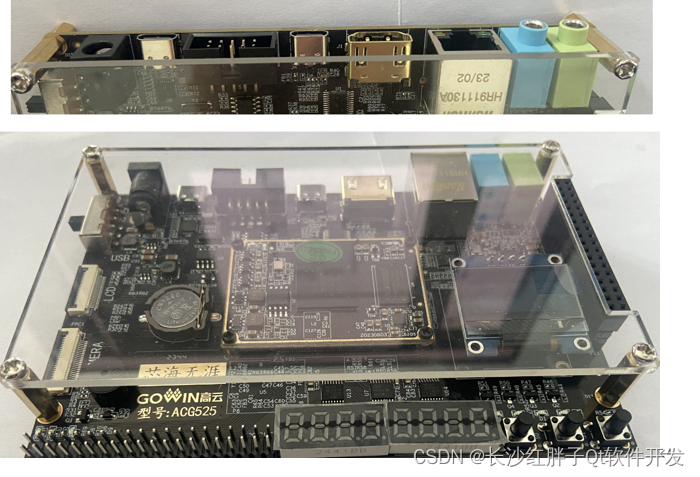

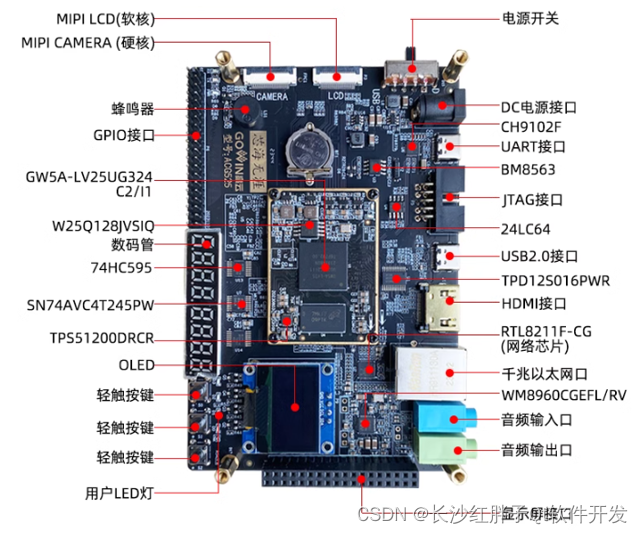

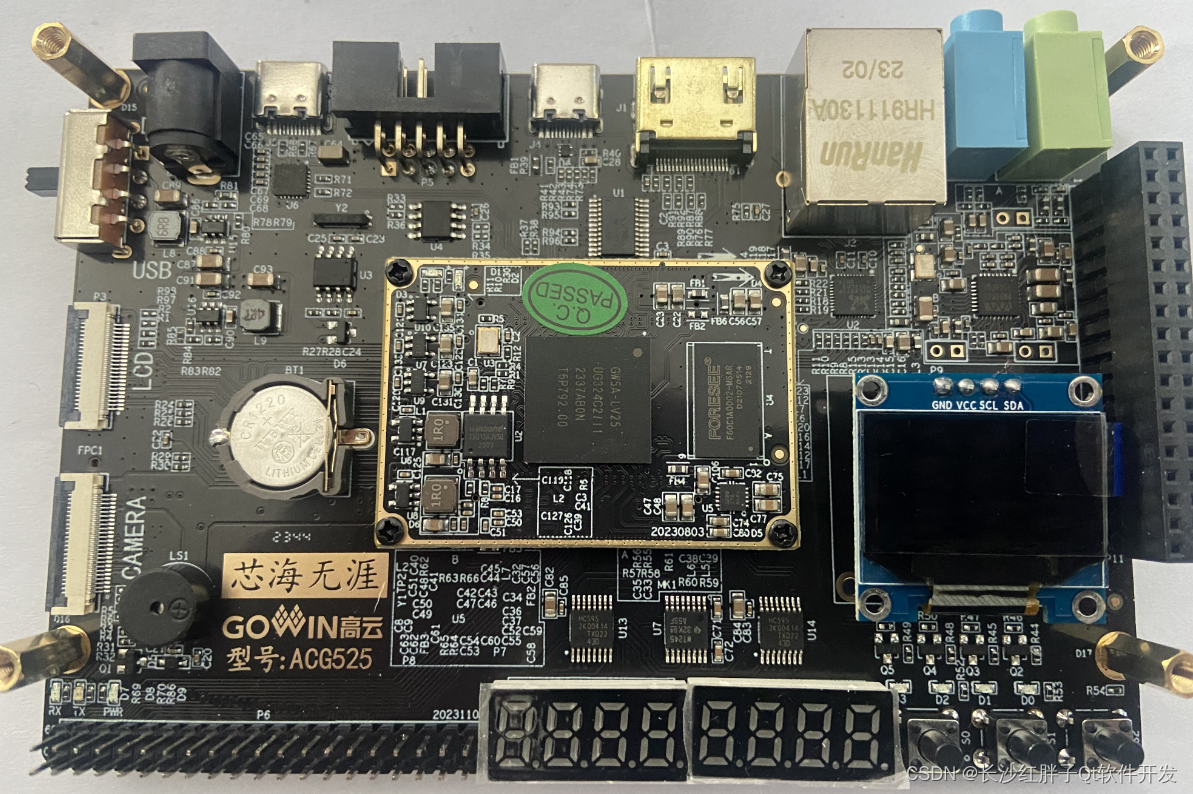

开发板实物

  在这里插入图片描述
  在这里插入图片描述

开发板资源

  在这里插入图片描述

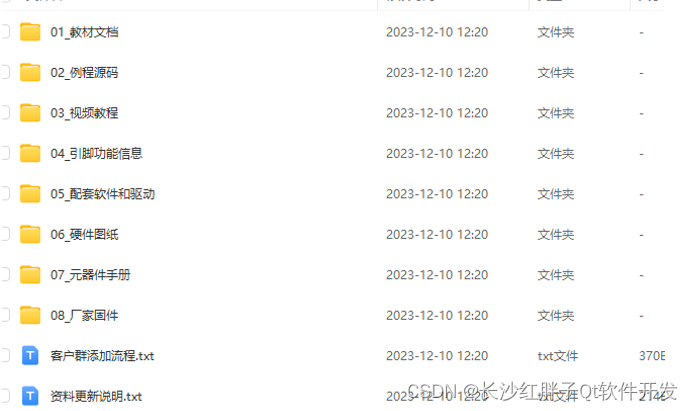

开发版本提供资料

  在这里插入图片描述


入手后直接上电

  蜂鸣器播放一段短音乐，数码管滚动。
  在这里插入图片描述
