OTG 线结构原理及注意事项

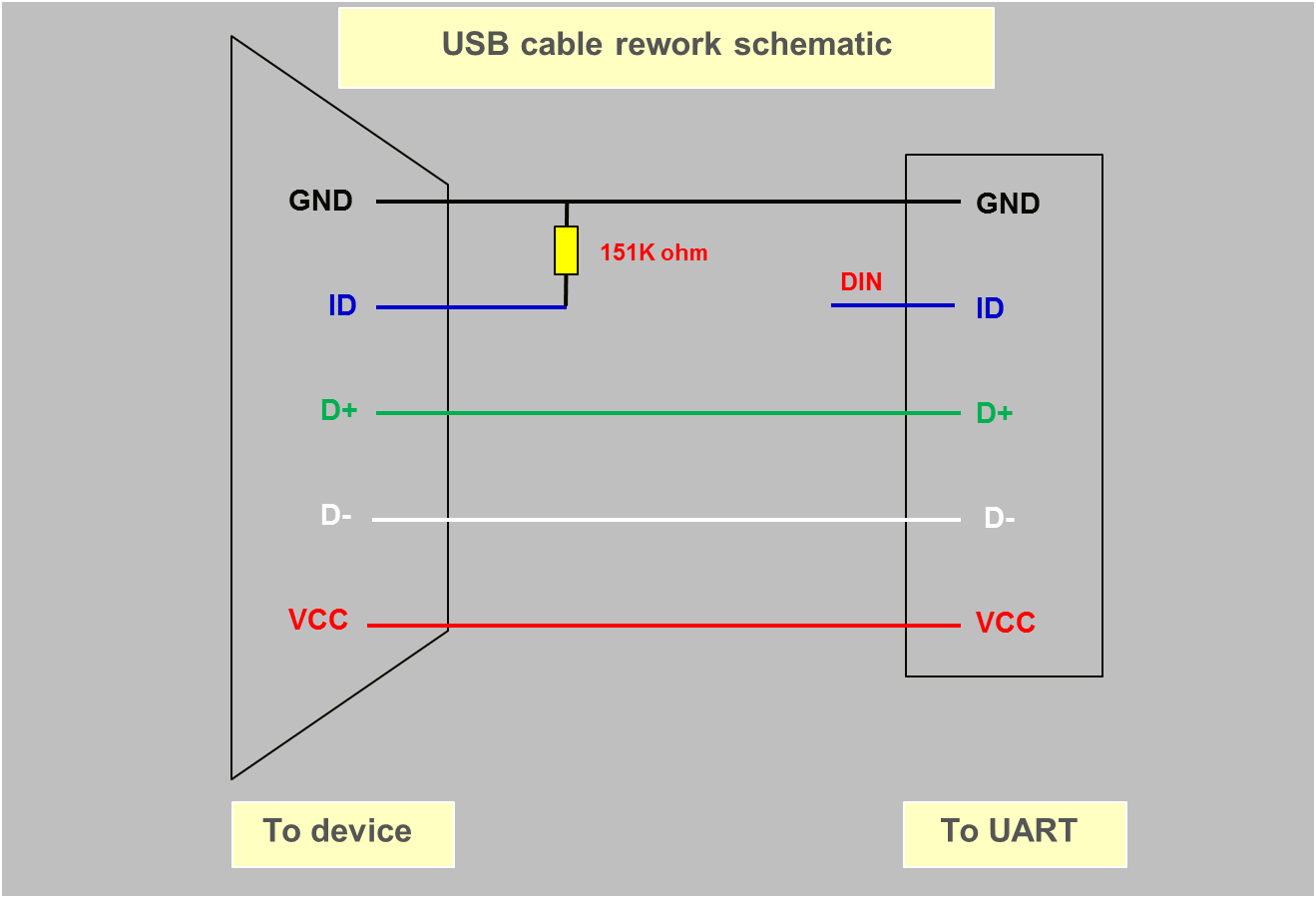

    对于传统的Android系统的device（pad 手机 智能手表 .....）来说，通常具有OTG功能，在device的USB 接口处插入一根OTG转接线，然后再插入OTG设备，如鼠标，键盘，U盘，在网上能搜到好多OTG线的结构原理资料，但基本上都是直接将OTG线的ID 引脚与GND连接，其实这样做是不对的，它们之间最好接入一个匹配电阻，不同的设备匹配电阻阻值大小是不同的，如果直接连接，存在风险，OTG线插入设备后，首先ID引脚是存在一个高电平的电压，被拉低后，变为低电平，然后你的device根据低电平就识别到了有OTG设备插入，然后VCC就会升起，给OTG设备供电，然后OTG设备就可以工作了；但问题是，你不能直接将ID 与 GND 接在一起，接在一起确实可以让ID 由高电平变为低电平，但这样就相当于直接将ID short 了，这样会造成chip 功耗电流过大，有可能导致chip烧毁，所以最好接一个下拉电阻，将ID 电压拉low ，一般情况下ID 高电平与低电平是有一个分界线的，我们把ID当做输出端，根据输出阻抗匹配一个下拉电阻，把ID 电压降低到低电平level之下一点点就可以了，这样就不至于存在弄坏device的风险了。
