一图看懂OTG数据线内部连接方式

本文详细解释了MicroUSB和TypeC接口的OTG数据线连接原理,包括IDPin的作用、设备角色(Device/Host)以及TypeC接口中CC线的识别机制。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、Micro USB-OTG数据线连接方式

日常生活中,常使用OTG转接线,来配合手机或者笔电外接U盘、鼠标、键盘等设备,早期手机USB接口还是Micro USB类型,多以匹配的OTG数据线也是Micro USB接口,对于此种接口,内部的连接关系是什么样的呢?
在这里插入图片描述

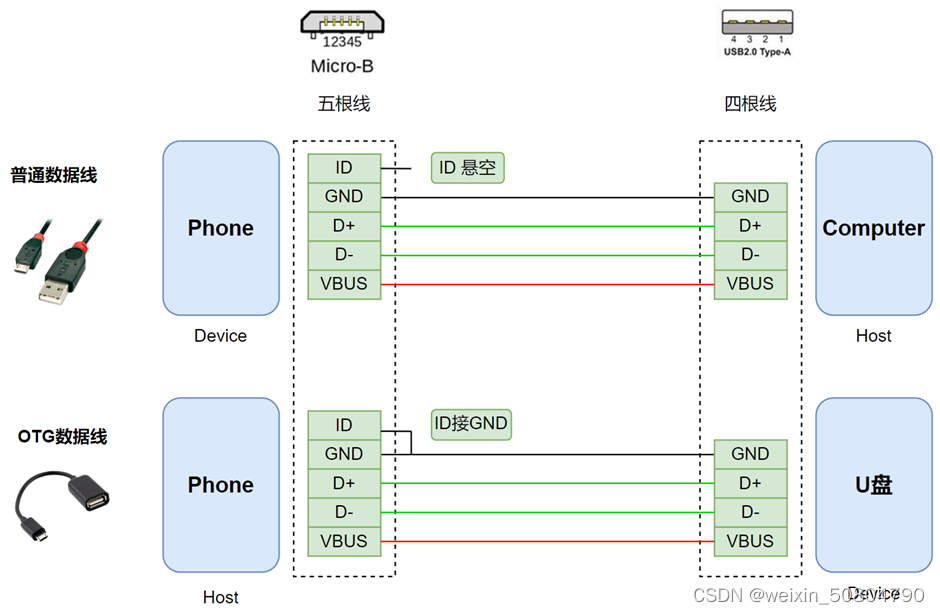

具体连接方式,和Type A-Micro USB数据线进行对比,如下图所示:
在这里插入图片描述
Type A-Micro USB数据线:
Micro USB端口位置5 PIN设计多了一个ID PIN,当ID pin悬空时,代表自己为Device从设备,此端接手机,另外一端接笔电;
OTG数据线:
当ID Pin 短接到GND时,代表设备为Host,主设备,因为手机在连接U盘时,为主设备,U盘为从设备。

二、Type C-OTG数据线连接方式

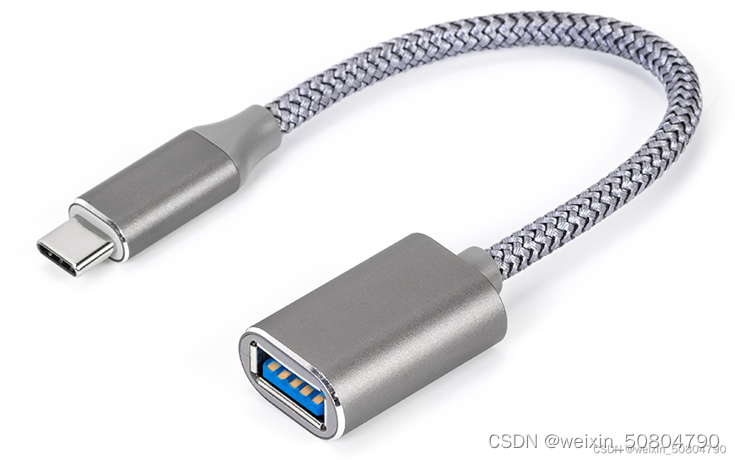

随着Type C口的普及,目前许多设备的USB端口都改为了Type C口,那么这种类型的OTG数据线内部是如何连接的呢?

在这里插入图片描述
在这里插入图片描述

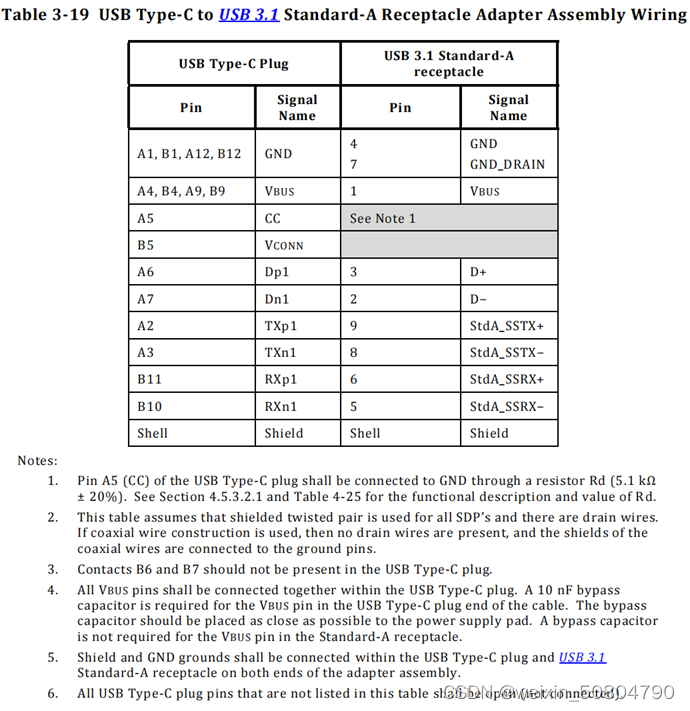

参考Type C Spec协议可知,TypeA端子为母座接U盘,此时U盘端为device,那么根据CC协议可知,如果SRC端要识别到SNK设备,其中一根CC线上要识别到外部设备上下拉到GND的5.1K电阻,才会进行连接。所以在OTG数据线中,会在CC线上加一个RD到GND。即使先插入OTG数据线,Host端也会识别到CC上的Rd电阻。
