- 设备说明
探头类型:LED 闪烁测量探头(直径为φ 10)(CA-PS32/35)
设置校零:设置在启动开始或者启动一段时间后设备因温度升高产生的误差,而需要校零
白色校准与矩阵校准:一般使用用白色校准即可,如果需要更高的要求可进行矩阵校准,经边白色校准或者矩阵校准后,可将探头放置需要校准的屏幕上,可将设备调到RGB分析模式,即可进行屏幕的RGB颜色校准工作

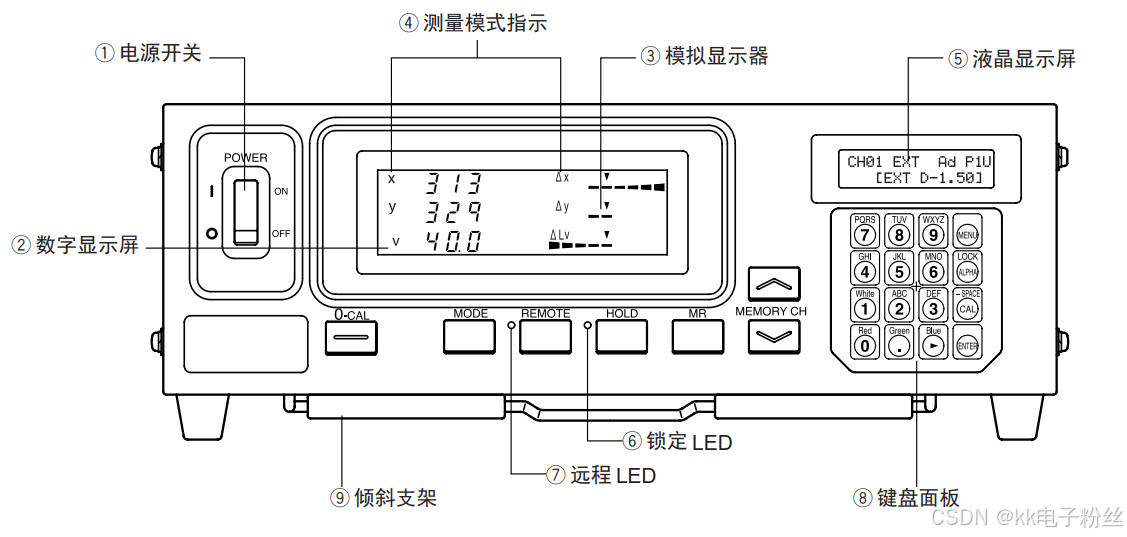

(图1 设备外观图)
设备校零
每次启动CA-310设备都需要进行校零操作,操作如下步骤
步骤一:将探头的指向环指到 “0-CAL” 位置,如图2.1
(图2-1)
步骤二:确保测量探头未接触光线
步骤三:按下设备上的 “0-CAL” 键,屏幕上显示 “ZERO CALIBRATION”表示正在校零,等待校零完成
步骤四:如果校零完成后,需将探头上的指向环指到“MEAS” 位置
校零检查方法
如果数据显示屏部分的”Lv”显示基本接近为000时,则表示校零已经完成
白色校准
步骤一:按下设备的 “MODE“ 键,选择 xyLv 测量模式
步骤二:按下内存通道 “MEMORY CH” 上下键,选择想要操作的内存通道(CH0 – CH99),对该通道实施白色校准
步骤三:将测量探头放置在标准显示器上,探头测量区域显示为白色,将探头紧贴屏幕放置,保证无其他光线进入测量探头,等待设备显示的 xyLv值稳定后,按下设备的 “HOLD” 键,将数值锁定
(图3-1)
步骤四:再按 “CAL” 键,将液晶显示屏部分显示为图3-1
(图3-2)
步骤五:按下 “White” 键,将液晶显示屏部分转换到W校准值如图3-2
步骤六:根据左则显示的xyLv值,输入校准值 x y Lv 值,对于x和y输入的数据必须的校准的10000倍,Lv值正常输入。

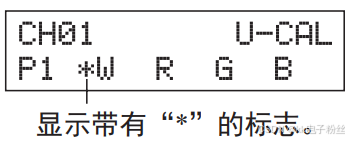

步骤七:输入完成后,按下 “ENTER” 键,液晶显示屏部分将切换到用户校准值输入屏幕如图3-3
(图3-3)
步骤八:再次按下”ENTER”键,输入的值被设置为目标色彩,按下”HOLD”键后,即可开始测量
矩阵校准
注意:内存通道CH00 中,不能执行矩阵校准
步骤一:按下设备的 “MODE“ 键,选择 xyLv 测量模式
步骤二:按下内存通道 “MEMORY CH” 上下键,选择想要操作的内存通道(CH1 – CH99),对该通道实施白色校准
------------------------------------------------------输入校准 Red -----------------------------------------------------------------------------
步骤三:将测量探头放置在标准显示器上,探头测量区域显示为红色,将探头紧贴屏幕放置,保证无其他光线进入测量探头,等待设备显示的 xyLv值稳定后,按下设备的 “HOLD” 键,将数值锁定
步骤四:再按 “CAL” 键,将液晶显示屏部分显示为图3-1
步骤五:按下 “Red” 键,将液晶显示屏部分转换到R校准值如图3-2
步骤六:根据左则显示的xyLv值,输入校准值 x y Lv 值,对于x和y输入的数据必须的校准的10000倍,Lv值正常输入。
步骤七:输入完成后,按下 “ENTER” 键,液晶显示屏部分将切换到用户校准值输入屏幕,在 “R”的左边显示 “*”标志,即输入完成,完成后按下 “HOLD”键恢复测量
------------------------------------------------------输入校准 Green --------------------------------------------------------------------------
步骤八:将探头放置在绿色区域,将探头紧贴屏幕放置,等待设备显示的 xyLv值稳定后,按下设备的 “HOLD” 键,将数值锁定
步骤九:再按 “CAL” 键,将液晶显示屏部分显示为图3-1
步骤十:按下 “Green” 键,将液晶显示屏部分转换到R校准值如图3-2
步骤十一:根据左则显示的xyLv值,输入校准值 x y Lv 值,对于x和y输入的数据必须的校准的10000倍,Lv值正常输入。
步骤十二:输入完成后,按下 “ENTER” 键,液晶显示屏部分将切换到用户校准值输入屏幕,在 “G”的左边显示 “*”标志,即输入完成,完成后按下 “HOLD”键恢复测量
------------------------------------------------------输入校准 Blue ----------------------------------------------------------------------------
步骤十三:将探头放置在蓝色区域,将探头紧贴屏幕放置,等待设备显示的 xyLv值稳定后,按下设备的 “HOLD” 键,将数值锁定
步骤十四:再按 “CAL” 键,将液晶显示屏部分显示为图3-1
步骤十五:按下 “Blue” 键,将液晶显示屏部分转换到R校准值如图3-2
步骤十六:根据左则显示的xyLv值,输入校准值 x y Lv 值,对于x和y输入的数据必须的校准的10000倍,Lv值正常输入。
步骤十七:输入完成后,按下 “ENTER” 键,液晶显示屏部分将切换到用户校准值输入屏幕,在 “B”的左边显示 “*”标志,即输入完成,完成后按下 “HOLD”键恢复测量
------------------------------------------------------输入校准 White -------------------------------------------------------------------------
步骤十八:将探头放置在白色区域,将探头紧贴屏幕放置,等待设备显示的 xyLv值稳定后,按下设备的 “HOLD” 键,将数值锁定
步骤十九:再按 “CAL” 键,将液晶显示屏部分显示为图3-1
步骤二十:按下 “White” 键,将液晶显示屏部分转换到R校准值如图3-2
步骤二十一:根据左则显示的xyLv值,输入校准值 x y Lv 值,对于x和y输入的数据必须的校准的10000倍,Lv值正常输入。
步骤二十二:输入完成后,按下 “ENTER” 键,液晶显示屏部分将切换到用户校准值输入屏幕,在 “W”的左边显示 “*”标志,即输入完成,完成后按下 “HOLD”键恢复测量
步骤二十三:全部输入完成后,再次按下 “ENTER” 键,输入校准系数后将被设置为目标色彩
