LCD液晶屏的基本结构图及显示工作原理是什么呢

LCD液晶屏的基本结构图是怎样的，显示工作原理又是什么呢？深圳兴宇合技术人员将具体从这两方面展开分析，希望对大家有所帮助。

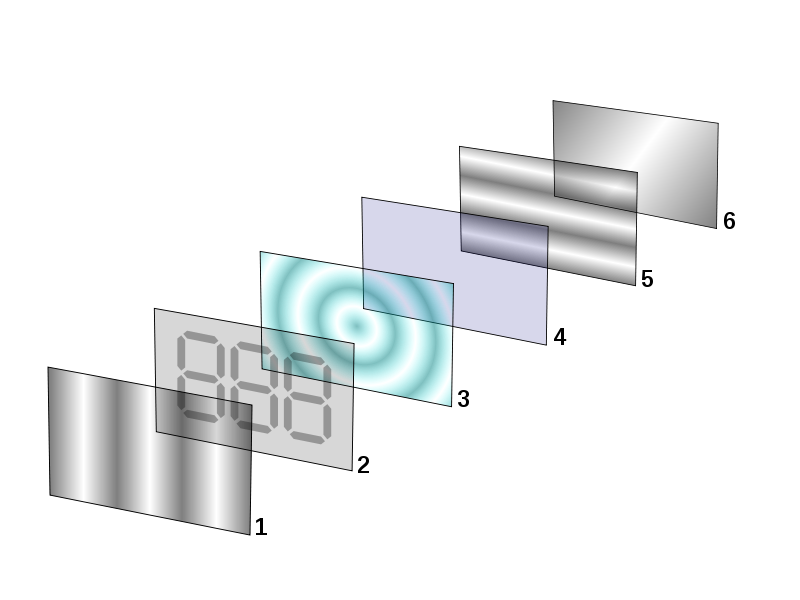

 （LCD液晶屏的基本结构图）

一、从上面的LCD液晶屏结构图中按依次为

1.垂直方向的偏振片极化入射光；

2.玻璃基版上带有氧化铟锡(ITO)的透明电极。透明电极的形状，将决定打开液晶显示屏电源后，光线不通过而显示暗色的地址。垂直的条纹被蚀刻在基版上，这样子液晶的排列方向，就会与偏振后的入射光同向；

3.扭转向列型(TN)液晶；

4.带有共同透明电极薄膜(ITO)的玻璃基版，水平的条纹被蚀刻在基版上，使液晶的排列方向成为水平；

5.水平偏向的偏振片，可以阻挡或使光线通过；

6.反射面将光线反射回观察者。下面介绍这些组件的主要作用

还有图示中没有显示的重要设备背光源：顾名思义就是放在背面的也一种光源；简单的例子就是晚上发光的宣传图，其实我们看的是喷图上的图，图后面的光源就叫做背光源。同样液晶屏的底层也有一块提供光源的设备，通常是用发光二极管制成的，因此也叫LED背光源。

二、LCD液晶屏显示原理

 （1602点阵液晶屏工作原理图）

我们把上面介绍的LCD结构依次说明其原理和作用就可以知道LCD显示原理了。LCD显示的基本原理，是将液晶置于两片导电玻璃基板之间，在上下玻璃基板的两个电极作用下，引起液晶分子扭曲变形，改变通过液晶盒光束的偏振状态，实现对背光源光束的开关控制。若在两片玻璃间加上彩色滤光片，则可实现彩色图像显示。

三、TN液晶屏显示原理

如果液晶盒上不施加外电场，由于TN型液晶显示器件中液晶分子在盒中的扭曲螺距远比可见光波长大得多，所以当入射直线偏振光的偏振方向与玻璃表面液晶分子的排列方向一致时，其偏光方向在通过整个液晶层后会随着液晶分子扭曲变形而被扭曲90。由另一侧射出，呈透光状态。如果这时在液晶盒上施加一个电压并达到一定值后，液晶分子长轴将开始沿电场方向倾斜，除电极表面的液晶分子外，所有液晶盒内两电极之间的液晶分子都变成沿电场方向的再排列.这时，90。旋光功能消失，在正交偏振片间失去了旋光作用.使器件不能透光。

四、TN液晶屏电光效应原理

液晶显示屏技术也是根据电压的大小来改变亮度，每个液晶显示屏的子图元显示的颜色取决于色彩筛检程序。由于液晶本身没有颜色，所以用滤色片产生各种颜色，而不是子图元，子图元只能通过控制光线的通过强度来调节灰阶，只有少数主动矩阵显示采用模拟信号控制，大多数则采用数字信号控制技术。大部分数字控制的液晶显示屏都采用了八位控制器，可以产生256级灰阶。每个子图元能够表现256级，那么你就能够得到2563种色彩，每个图元能够表现16,777,216种成色。因为人的眼睛对亮度的感觉并不是线性变化的，人眼对低亮度的变化更加敏感，所以这种24位的色度并不能完全达到理想要求，工程师们利用脉冲电压调节的方法以使色彩变化看起来更加统一。

彩色液晶显示屏中，每个像素分成三个单元，或称子像素，附加的滤光片分别标记红色，绿色和蓝色。三个子像素可独立进行控制，对应的像素便产生了成千上万甚至上百万种颜色。老式的CRT采用同样的方法显示颜色。根据需要，颜色组件按照不同的像素几何原理进行排列。
