本文介绍了ABAQUS中点对象的四种类型：Vertex、Datum point、MeshNode和ReferencePoint，详细讲解了Vertex的特性和关键点的概念。关键点作为临时对象，主要用于生成其他对象。在ABAQUS脚本中，可以通过特定函数获取点的坐标，如使用函数获取顶点、基准点、网格节点和参考点的坐标值。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

点的类型

ABAQUS内置的点对象主要有以下几种：

Vertex
Datum point
MeshNode
ReferencePoint

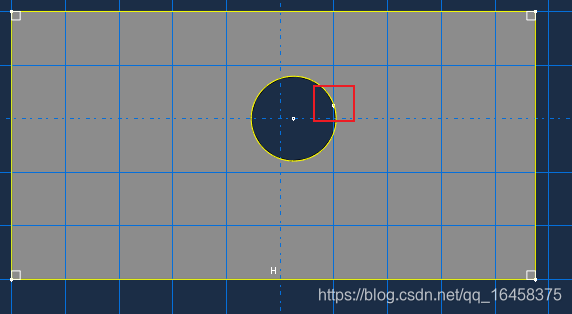

Vertex指的边顶点和封闭圆上的标记点，比如图中的封闭圆孔边，具有一个顶点，该顶点的位置就是草图中用于确定半径的点。
在这里插入图片描述

另外还有一种临时点对象：InterestingPoint(关键点)，关键点既然是临时对象，那就无法通过脚本数据库进行访问，只能用于生成其他对象，比如在圆孔中心或者边的重点生成参考点。关键点位于以下位置：

边的中点
圆弧的中点
圆弧的圆心

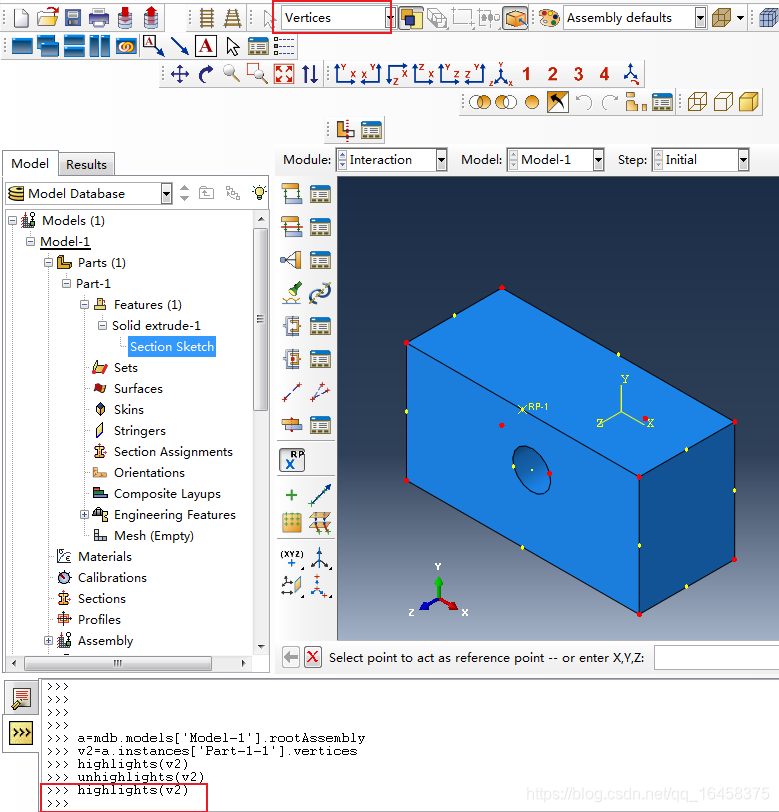

关键点的分布见下图，其中顶点已被高亮，未高亮部分均为关键点。
在这里插入图片描述

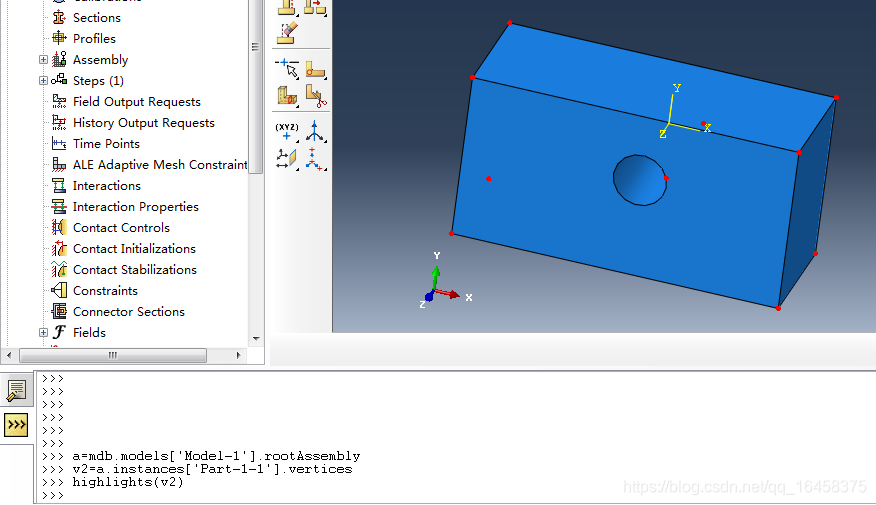

需要注意的是是，图中在过滤器中已经选择了Vertices，但是依然可以通过点击任意一个关键点来生成参考点，这应该是abaqus中的一个小bug，并不是说关键点也属于vertices（顶点）。我们通过len函数可以获取顶点数量如下，可见，图中只有10个顶点，分别是两端面4个、两个封闭圆边上各一个，即上图中高亮部分。

>>> len(v2)
10

其余的点对象无用作过多介绍。

获取点的坐标

在编写脚本经常需要访问点的坐标，其中Vertex、Datum point都具有pointOn的成员属性，可以直接通过下标获取其坐标值,MeshNode具有coordinates成员函数，也可获取坐标值。

#打印顶点坐标
>>> v1=mdb.models['Model-1'].parts['Part-1'].vertices
>>> for each in v1:
...     each.pointOn
...
((23.75, 16.25, 20.0),)
((23.75, -15.0, 20.0),)
((23.75, -15.0, 0.0),)
......

#通过成员属性访问节点坐标
>>> for each in mdb.models['Model-1'].parts['Part-1'
