【ABAQUS之二次开发】如何利用坐标表达式选择网格节点

1. 讲解

在编写二次开发的脚本时，通常需要指定边界条件，就不可避免地需要选择某些节点，ABAQUS默认宏的选择代码非常不友好，可以通过以下代码进行修改

session.journalOptions.setValues(replayGeometry=COORDINATE,recoverGeometry= COORDINATE) # 更改索引方式为findAt()+坐标点

下面介绍如何利用矩形框坐标表达式选择网格节点：

1. 利用以下代码获得模型所有节点

allNodes = mdb.models['Fig4'].rootAssembly.instances['PART-A-1'].nodes

注意，将Fig4对应于要选择节点所在的模型名，'PART-A-1'对应于要选择节点所在的实例名，如图 1 所示。

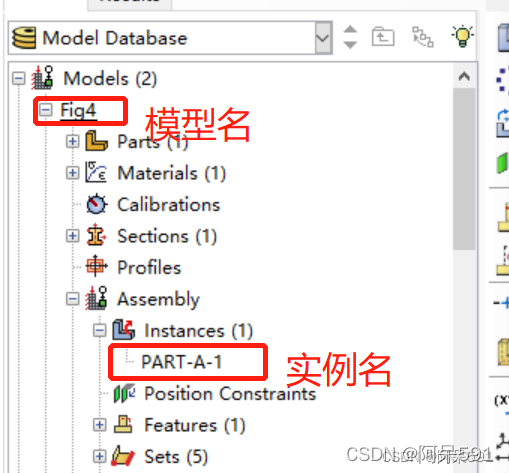

图 1 在abaqus模型树中查看模型名和实例名

2. 创建框选范围（确定次对角线端点坐标）
   确定矩形选择框的次对角线端点坐标（x1,y1,z1）和(x2,y2,z2)，对于2维，z1和z2取0即可，然后根据以下代码确定范围（加入了误差容许delta）

delta = 1.0e-4 # 误差范围
xmin, ymin, zmin = x1-delta, y1-delta, z1-delta
xmax, ymax, zmax = x2+delta, y2+delta, z2+delta

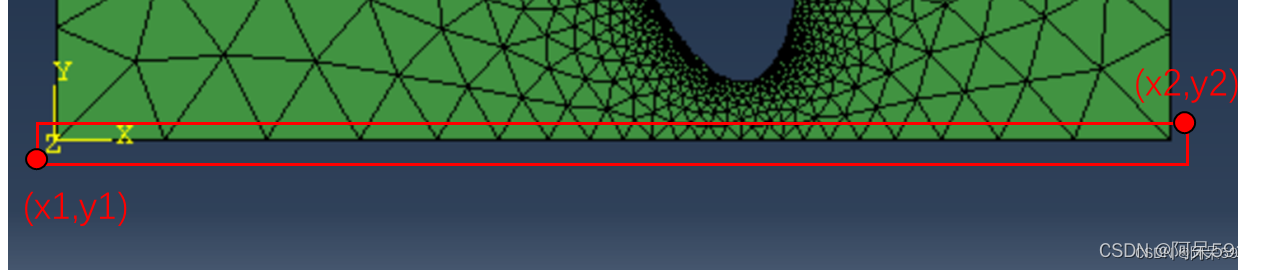

图 2 矩形对角线节点(2D)

3. 获得矩形选择框内所有节点

myNodes = allNodes.getByBoundingBox(xmin, ymin, zmin, xmax, ymax, zmax)

PS：可以使用dir()查看对象的属性方法，用.调用方法；其余的节点选择方式（如最近邻、球形等）与之类似

图 3 `dir()`查看对象的属性方法

2. 代码

综上，用户需要明确自己的模型名YourModel、实例名YourInstance、选择范围(x1,y1,z1),(x2,y2,z2)，就可以用以下代码选中目标节点保存至myNodes变量中了。

allNodes = mdb.models[YourModel].rootAssembly.instances[YourInstance].nodes
delta = 1.0e-4 # 误差范围
xmin, ymin, zmin = x1-delta, y1-delta, z1-delta
xmax, ymax, zmax = x2+delta, y2+delta, z2+delta
myNodes = allNodes.getByBoundingBox(xmin, ymin, zmin, xmax, ymax, zmax)
