数电课设-电子秒表电路Multisim仿真设计【Multisim仿真+报告+演示视频.zip】

电子秒表仿真功能：
1.秒表最大计时值为9.99秒；
2.三位数码管显示，分辨率为0.01秒；
3.具有清零、启动计时、暂停及继续计数等控制功能；

提示：以下仿真可以完美运行，全套资料可下载

一、Multisim仿真源文件

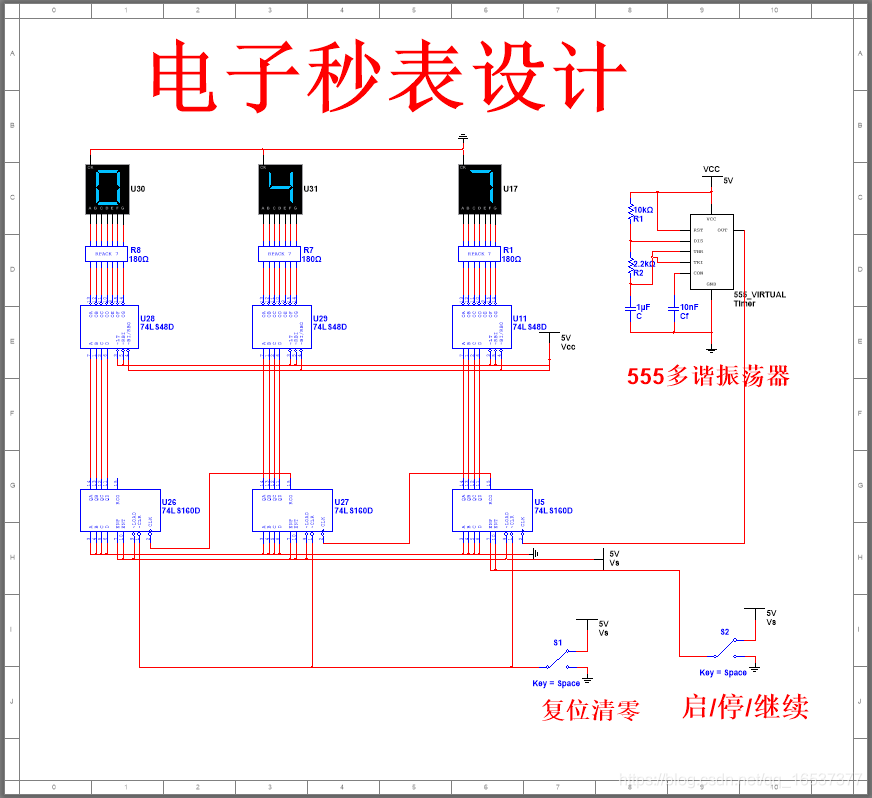

Multisim14仿真文件运行截图如下：
请添加图片描述

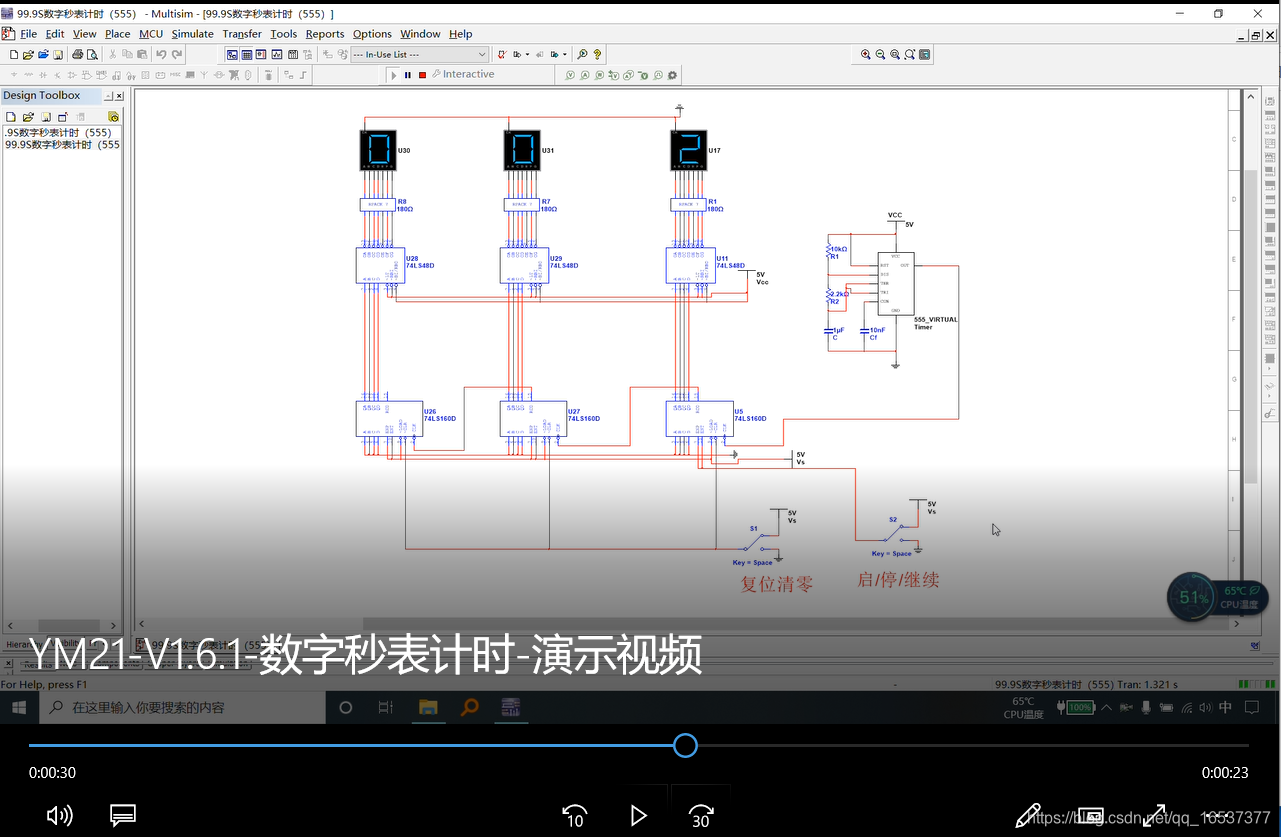

二、仿真视频原理讲解

讲解视频如下：
请添加图片描述

三、原理文档报告

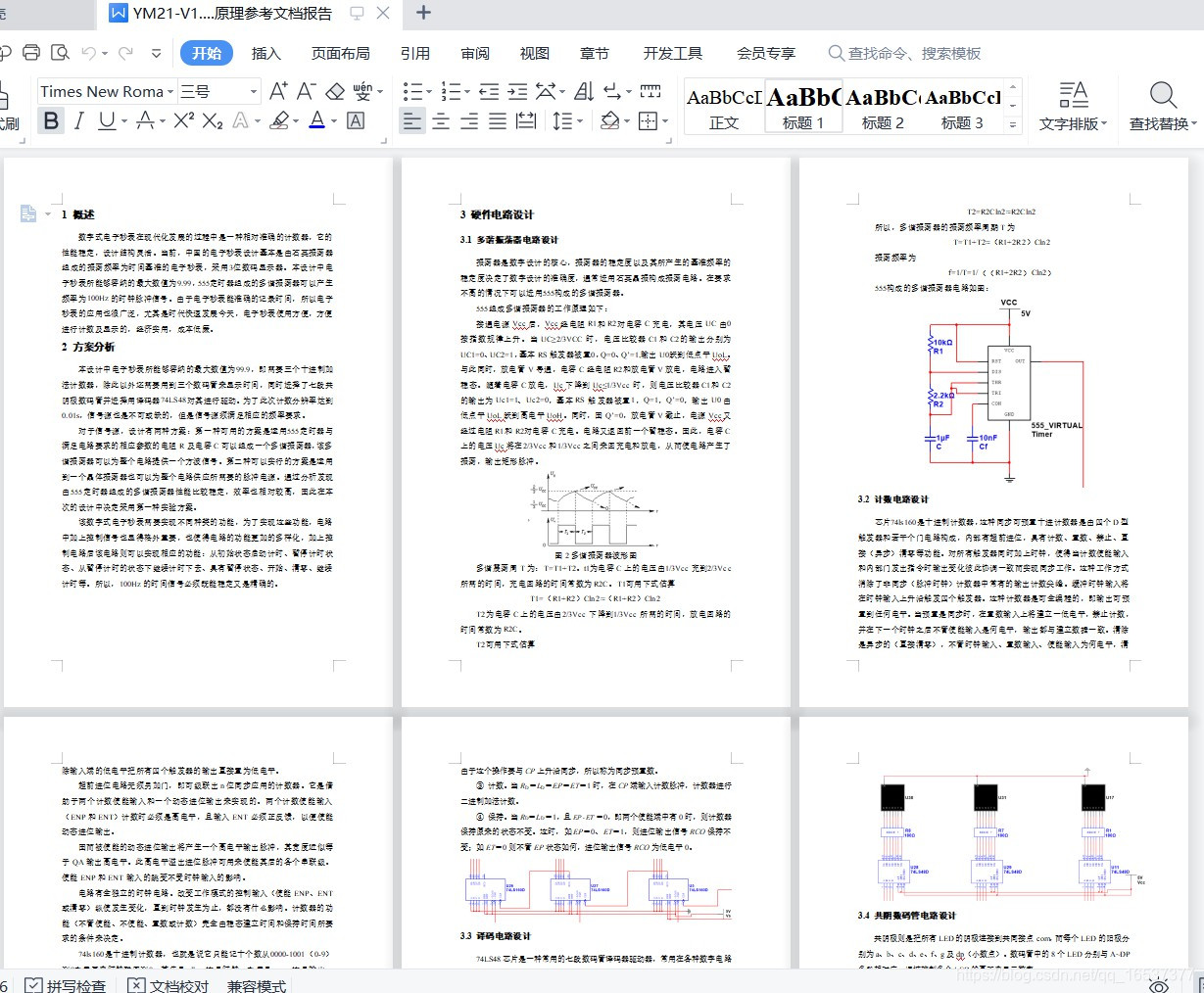

报告截图如下：

请添加图片描述
请添加图片描述

资料下载【Multisim仿真+报告+讲解视频.zip】

点击下载：百度云网盘
提取码：ywya

资料截图如下：
资料编号：YM21-V1.6.1-电子数字秒表计设计

请添加图片描述
