带整点报时数字电子时钟Multisim仿真

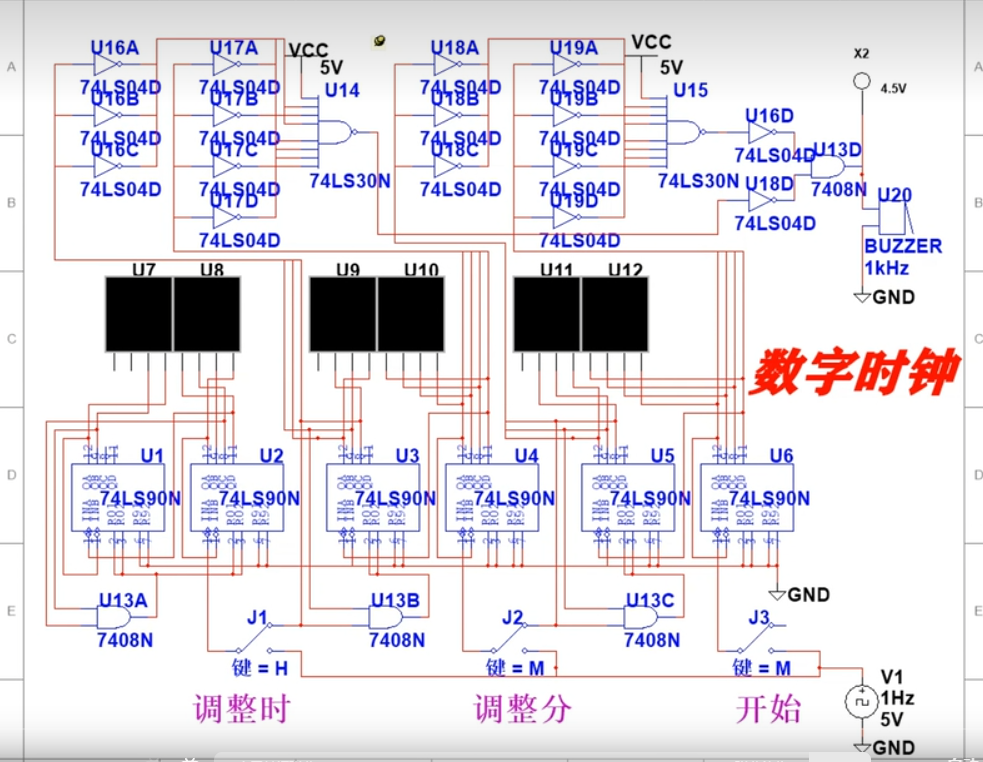

仿真图：

功能简介：

具有6个数码管分别显示时钟的时分秒
采用多片74LS90芯片作加法器实现整个系统的计数
具有一个指示灯和声光报警电路，用于整点提示
具有三个开关按键，分别是调整时、分和开始等功能

芯片介绍

74LS90芯片的特点如下：

1. 二进制计数：74LS90内部包含4位二进制计数器，可以实现0-9的十进制计数。它采用异步复位功能，可以通过控制端（MR）将计数器复位为0。
2. 转移输出：该芯片有两个输出端，分别是"Ripple Carry Output"（RCO）和"Count Enable"（CE）。RCO用于级联多个74LS90芯片实现更高位数的计数功能，而CE则用于控制计数器的启停。
3. 同步和异步计数：74LS90既支持同步计数，也支持异步计数。当CE为高电平时，计数器按照时钟信号（CLK）进行同步计数；而当CE为低电平时，计数器将锁定当前计数状态，无论时钟信号如何变化。
4. 反向计数：除了顺序计数外，74LS90还支持反向计数功能。利用递减控制（UP/Down）输入端，可以使计数器从最大值（9或者15）开始递减。

设计文件：
链接：https://pan.baidu.com/s/1Y0LS3h1P5xsRZ4Zsh1eWPg?pwd=vrlf
提取码：vrlf
