数字电子钟（整时整点报时、闹钟）multisim

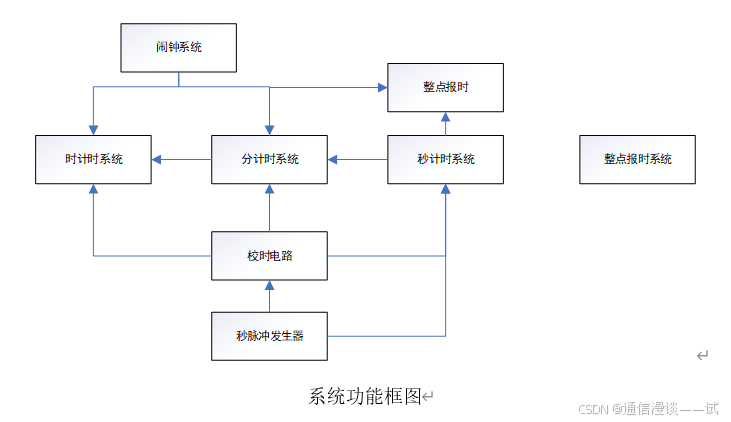

数字电子钟的总体框图如下，由555定时器，计数器，显示器，译码器，矫正电路组成。555定时器构成的多谐振荡器产生秒脉冲信号，送入计数器计数，通过译码器译码后，由显示器显示出 “时”、“分”、“秒”。对“时”、“分”信号的每一位编码与设定闹钟的信号编码进行对比，构成闹钟系统。通过“时”“分”和“秒”信号来进行整点报时，当满足条件的时候开始报时。

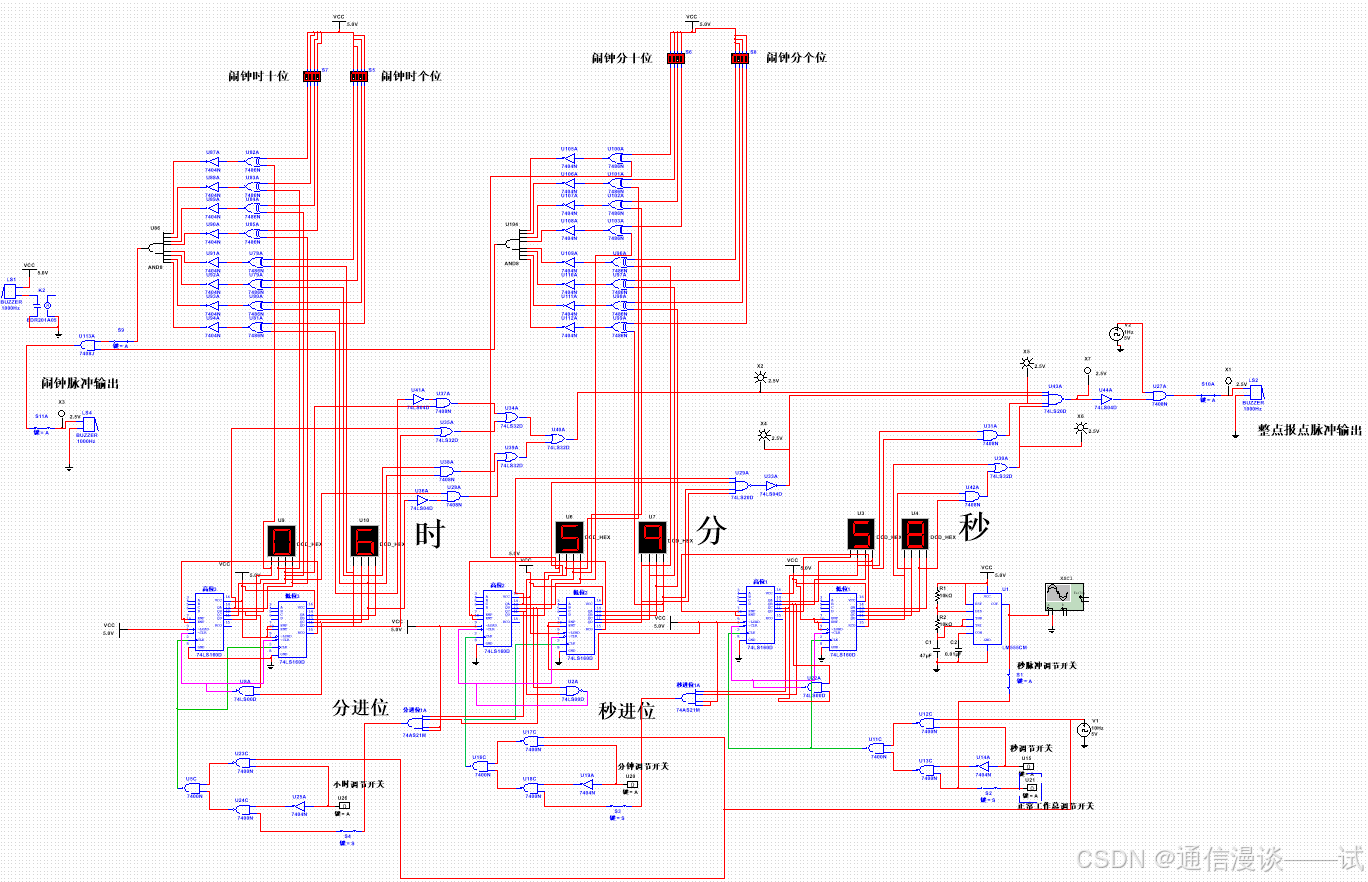

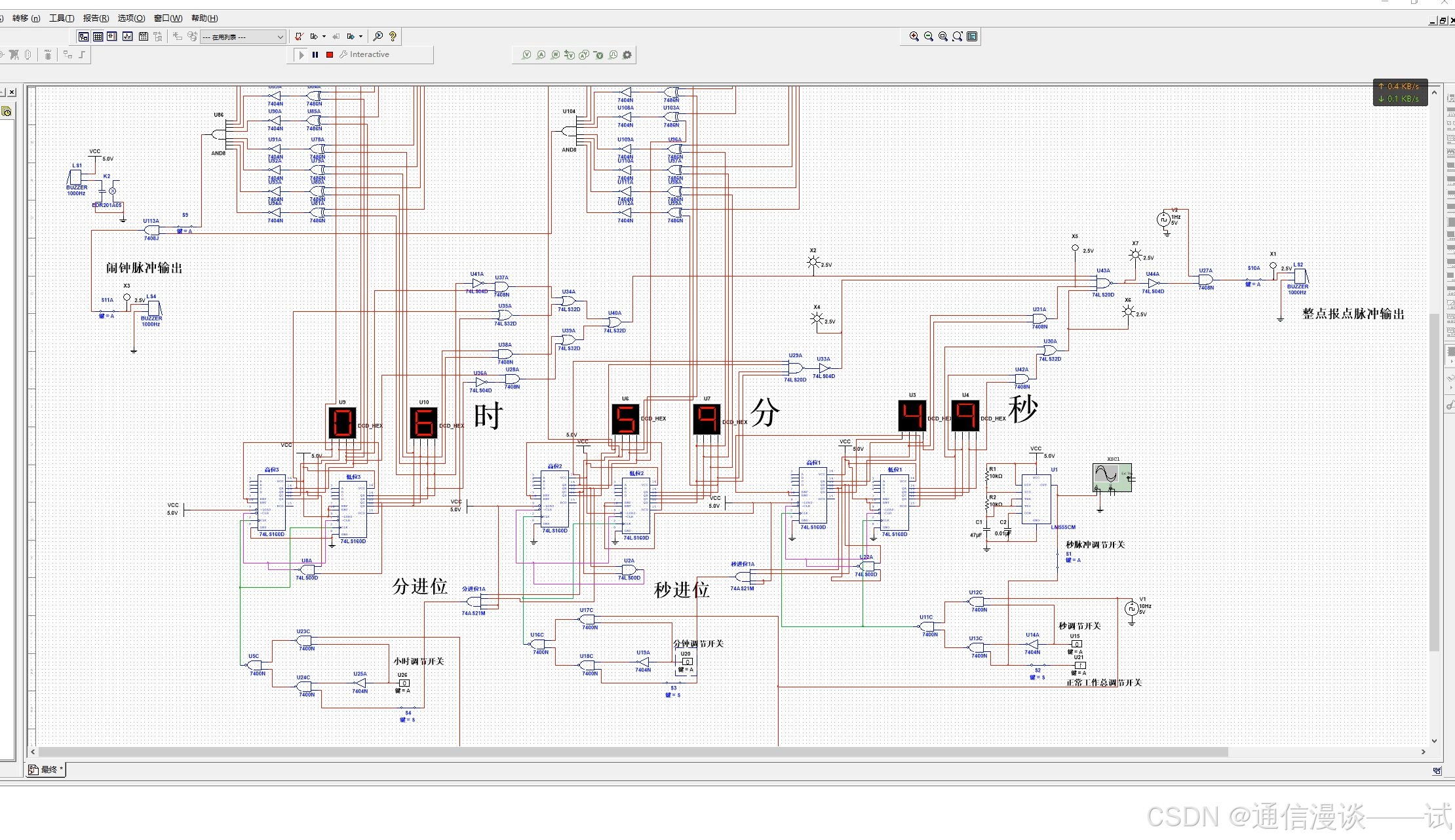

整体原理图
