【科研绘图】MacOS系统中OmniGraffle绘图软件实用指南（持续更新）

用过不少绘图软件，包括Visio (only for Windows)、ProcessOn、draw.io等主流软件，然后换Mac后尝试了实验室在用的OmniGraffle，才第一次感受到了绘图软件的人性化和强大！

超实用操作总结

• 按住Shift后调整元素位置或调整线段，可以保证是沿着水平/垂直方向进行
• control + L：锁定某个元素

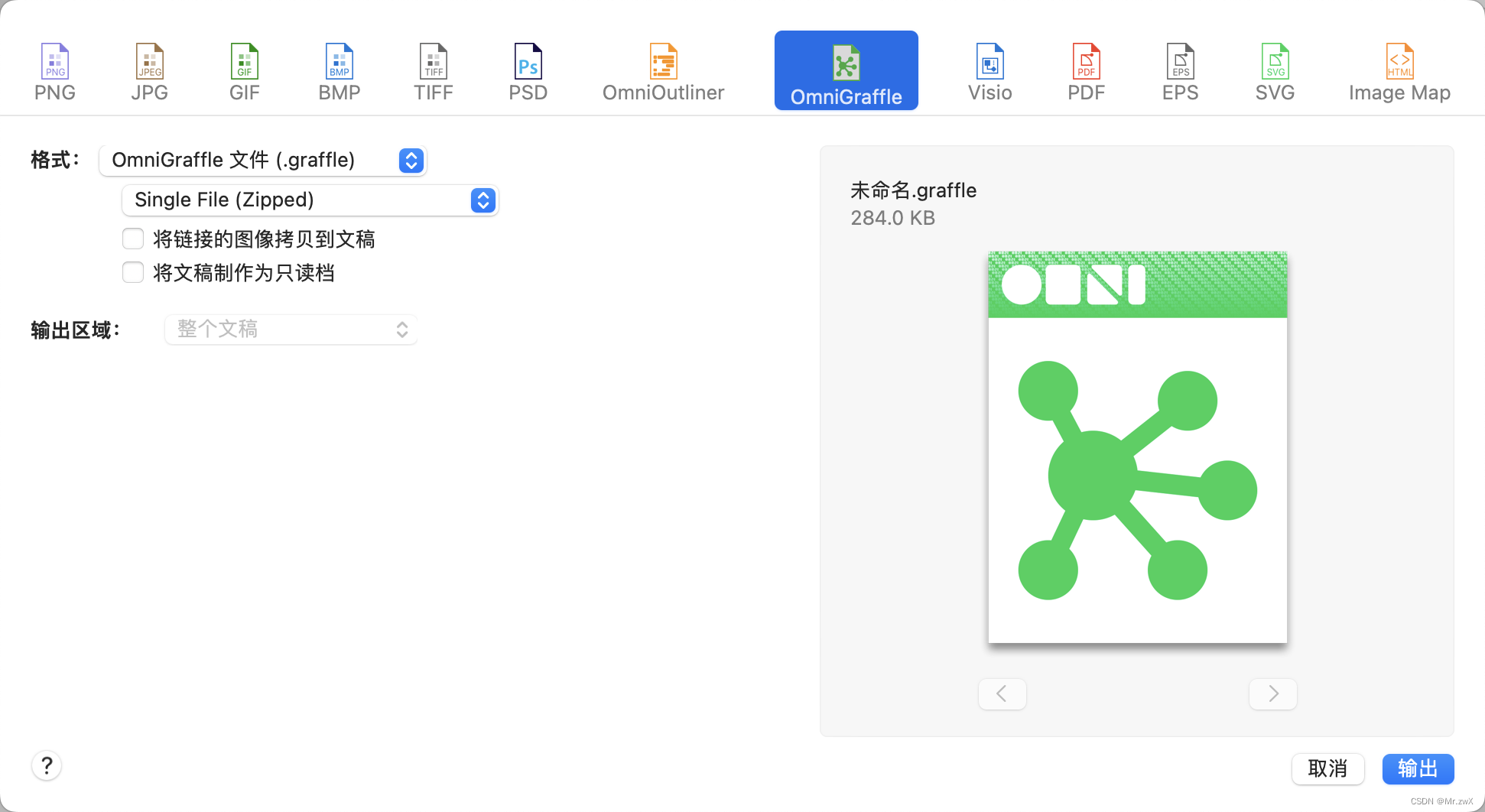

• option + command + E：导出文件各种格式（论文里常用jpg、png、pdf）

• 得益于MacBook触控板的便捷，三指拖动对画图尤其方便

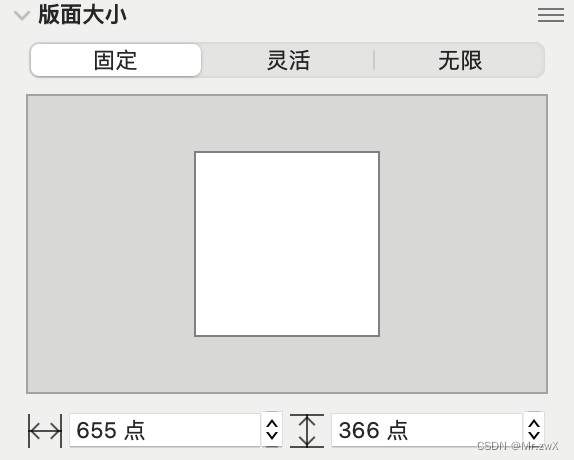

• 右边栏版面可以设置无限版面或固定版面，方便导出图像时的自动裁剪，保证不留白（通常，如果整个版面只有你需要的图，那用默认的无限版面即可，导出后无白边；而如果版面中你只希望导出需要的一部分内容，则需要设置固定版面，自定义大小即可）

• 矩形在形状中可以很方便地设置圆角

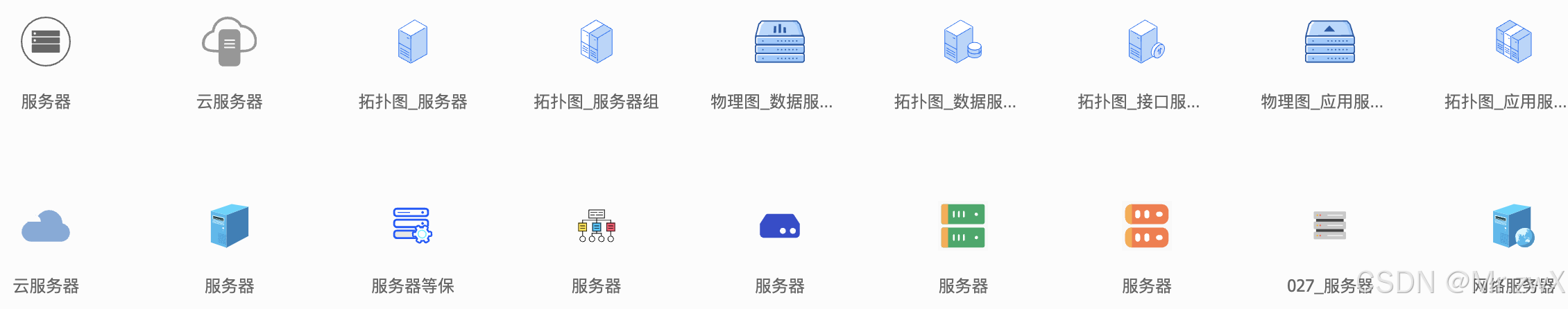

• 从阿里的矢量图库获取矢量图插入OmniGraffle页面中：https://www.iconfont.cn

• 插入LaTeX公式到OmniGraffle中：打开Pages，点击插入-方程，输入LaTex语法后调整好字体（复制到OmniGraffle是没法再调整的），复制到OmniGraffle中（注意，先放一个空文本框，再粘贴进去，否则是空白的）

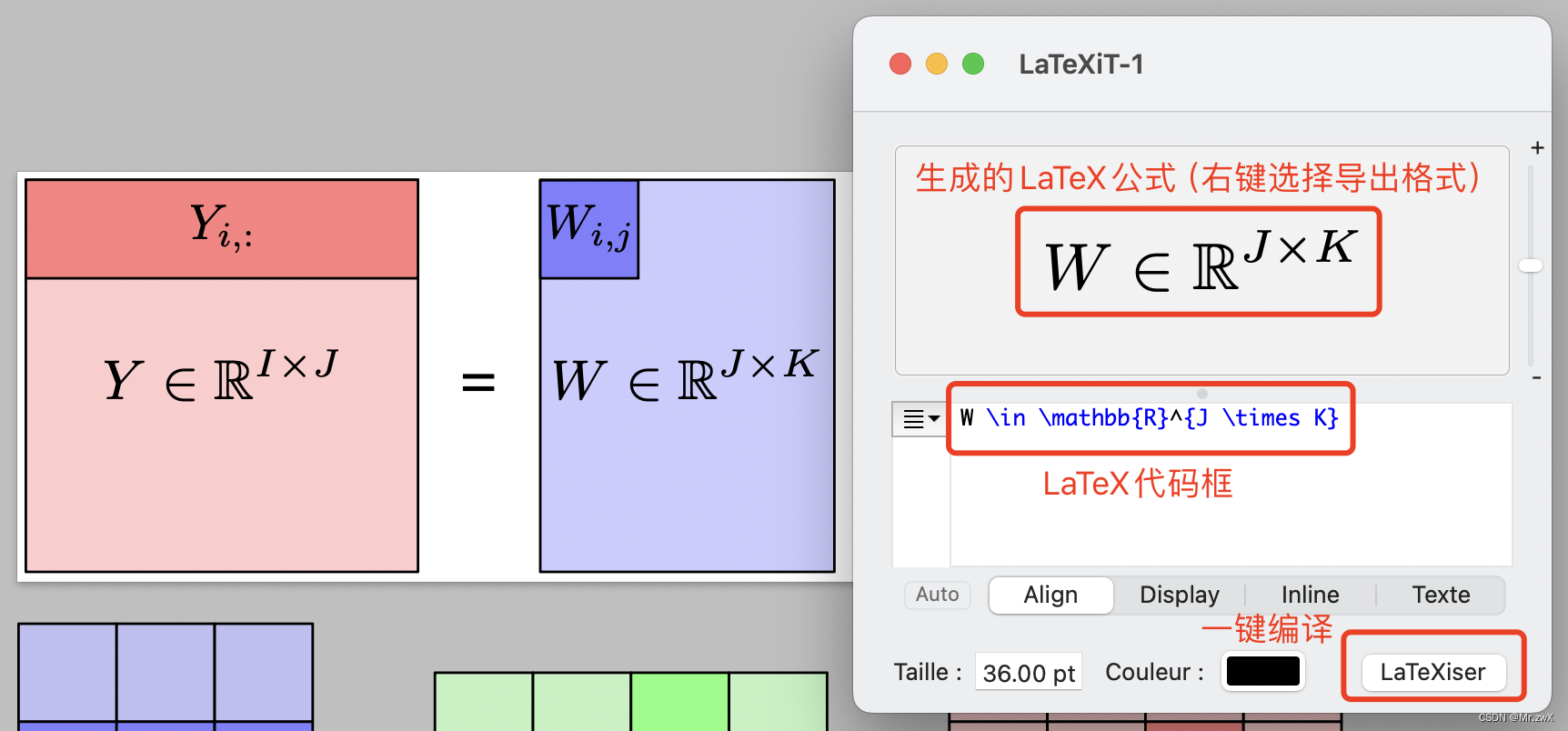

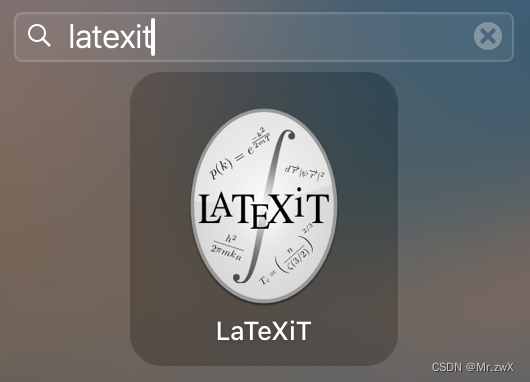

【更新：插入LaTeX公式终极解决方案】使用LaTeXiT工具，首先下载MacTeX 2023，链接：https://tug.org/mactex/mactex-download.html

• 数字键：快速切换上方工具条中的工具，最常用的有：1=选择工具 2=形状 3=线类 4=文本
• command + 数字：快速切换右边栏的检查器
• command+方向键：快速选择上下左右方向的元素，方便在微调多个元素位置时解放鼠标操作

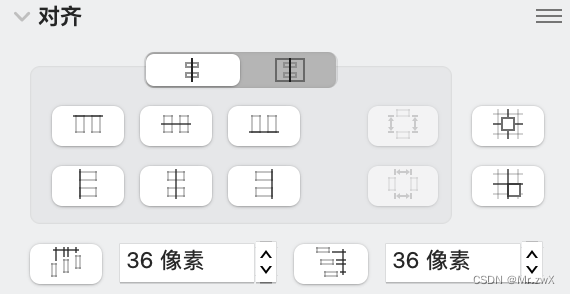

• 对齐：各种方位的元素对齐，以及自动均衡多个元素之间的间距

• 任意调整图形形状：通过点编辑器自由调整图形的各个顶点位置，让任意形状不再受限（偶然发现的巨好用的高自由度工具）

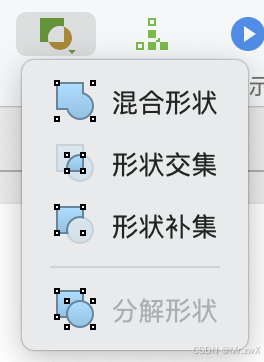

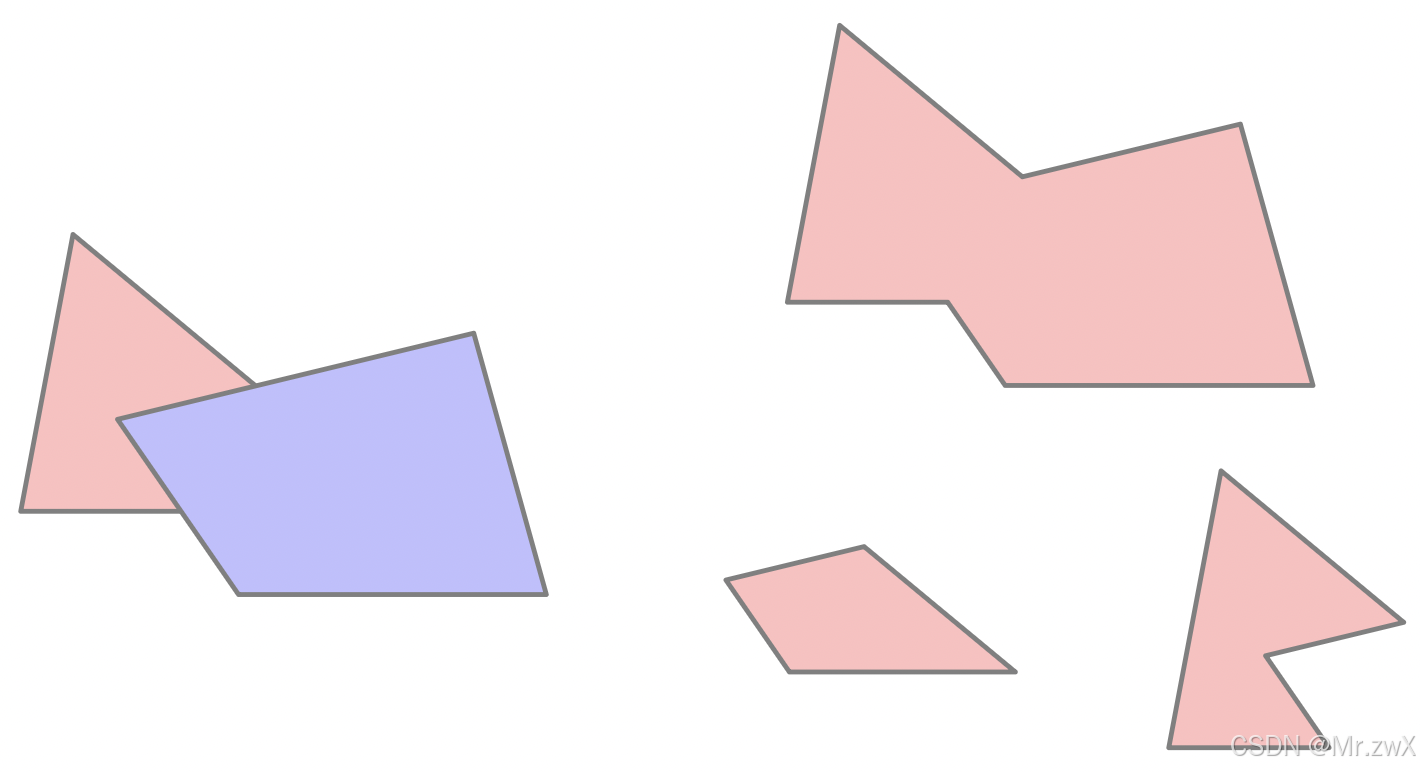

• 多图形组合编辑：和visio中的“交并补”功能一致，也是偶然中发现这个软件可以实现



• 其实，这个软件偶尔还是会出现BUG：第一种是插入的图片都变糊了（解决方案：升级到最新版）；第二种是插入的图片变空白了，或者闪烁（解决方案：要么插入的图片太大或太多，要么是电脑内存占用太满，退出一些不需要的软件）

总结

到目前为止，没遇到过比这个好用的画图软件了

软件获取方式

联系我获得OmniGraffle绘图软件
