对Keil 5 编译内存信息的解析说明

Keil 编译内存信息：



Program Size: Code=54734 RO-data=1006 RW-data=744 ZI-data=7168





详细说明一下 1、Code     2、 RO-data     3、RW-data    4、ZI-data

      1、Code 是代码占用的空间。

      2、RO-data   只读常量的大小，如const型。

      3、RW-data  可读可写的变量，就是初始化时候就已经赋值了的，RW + ZI就是你的程序总共使用的RAM字节数。

      4、ZI-data  没有初始化的可读写变量的大小，就是程序中用到的变量并且被系统初始化为0的变量的字节数，keil编译器默认是把你没有初始化的变量都赋值一个0，这些变量在程序运行时是保存在RAM中的。

      Total ROM Size (Code + RO Data + RW Data)这样所写的程序占用的ROM的字节总数，也就是说程序所下载到ROM flash 中的大小。为什么Rom中还要存RW，因为掉电后RAM中所有数据都丢失了，每次上电RAM中的数据是被重新赋值的，每次这些固定的值就是存储在Rom中的，为什么不包含ZI段呢，是因为ZI数据都是0，没必要包含，只要程序运行之前将ZI数据所在的区域一律清零即可。包含进去反而浪费存储空间。

        MCU执行过程是先将RW从ROM中搬到RAM中，因为RW是变量，变量不能存在ROM中。然后将ZI所在的RAM区域全部清零，因为ZI区域并不在Image中，所以需要程序根据编译器给出的ZI地址及大小来将相应得RAM区域清零。ZI中也是变量，同理：变量不能存在ROM中。ROM中的指令完成了这两项工作后C程序才能正常访问变量。否则只能运行不含变量的代码。

       用keil编译器实际测试学习。（借助别人的例子）

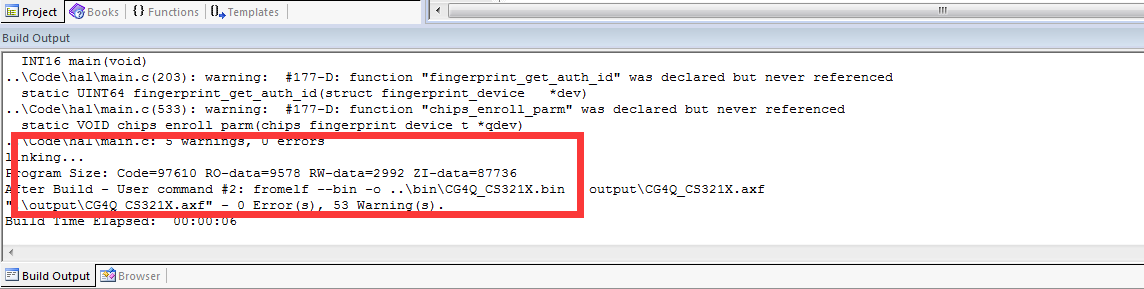

1、目前我的这个工程编译后内存分配大小如下：

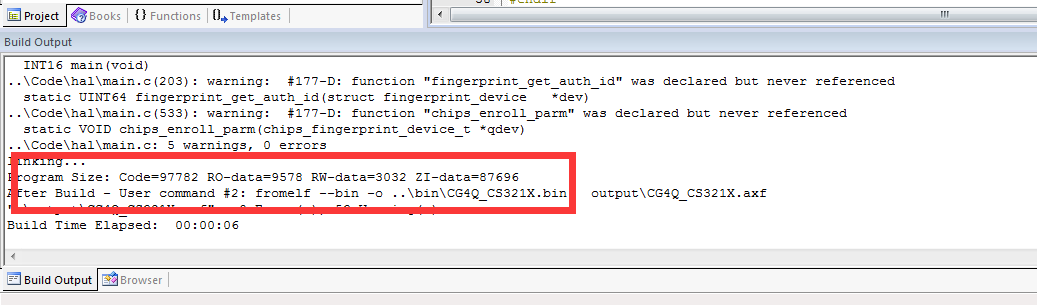

2、现在我在程序里面加入一个int   Program_Size[10]= {10}; 一个 int 占用4个字节。如下图所示，RW-data增加了40个字节，因为这个数组已经初始化了，代码放到RW-data。

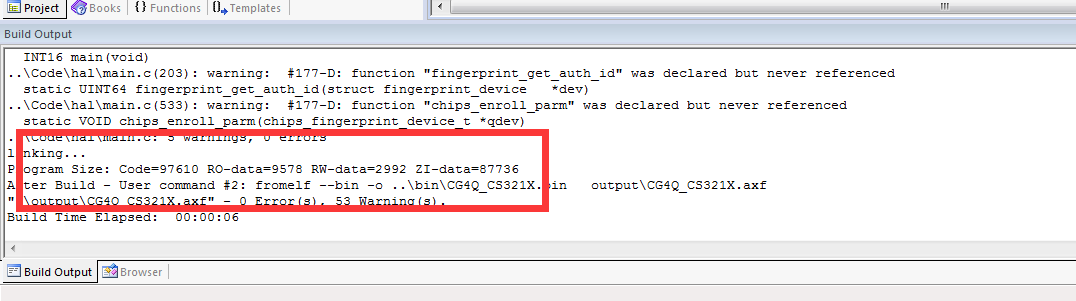

3、如果是加入一个int   Program_Size[10];数组不进行已经初始化，如下图所示，ZI-data区增加40个字节。

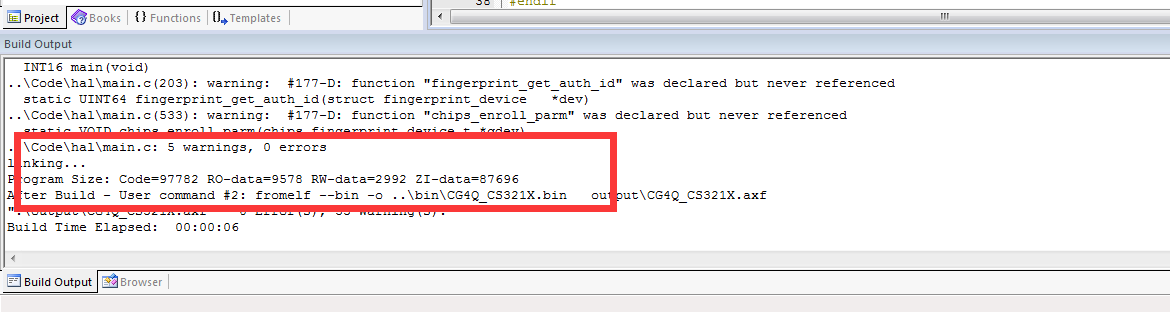

3、如果是加入一个int   Program_Size[10]={0};数组进行已经初始化都是0，如下图所示，ZI-data区增加40个字节，说明初始化都是0和进行已经初始化，都是放ZI-data区。

定义一个数组之后， 一个int16_t占两个字节，故增加 6000*2=12000 个字节大小
