241-基于stm32单片机智能坐垫座椅通风加热系统(源程序+原理图+元件清单)毕设实物资料

一：功能介绍：

1、系统组成：采用stm32f103c8t6核心板+DHT11温湿度+DS1302时钟模块+LCD1602显示屏+蜂鸣器+继电器+风扇+按键+LED
2、通过DHT11传感器采集温湿度，显示到LCD1602上面；
3、通过DS1302时钟模块读取当前时间，显示到LCD1602上面；
4、通过按键设置定时提醒时间，显示到LCD1602上面；
5、当温度低于15度（阈值程序可调），开启加热（LED模拟）；
6、当湿度大于85%，开启继电器打开风扇进行通风排气；
7、当定时的时间到达，蜂鸣器开启进行提醒；

二：实物演示视频

241-基于stm32单片机智能坐垫座椅通风加热

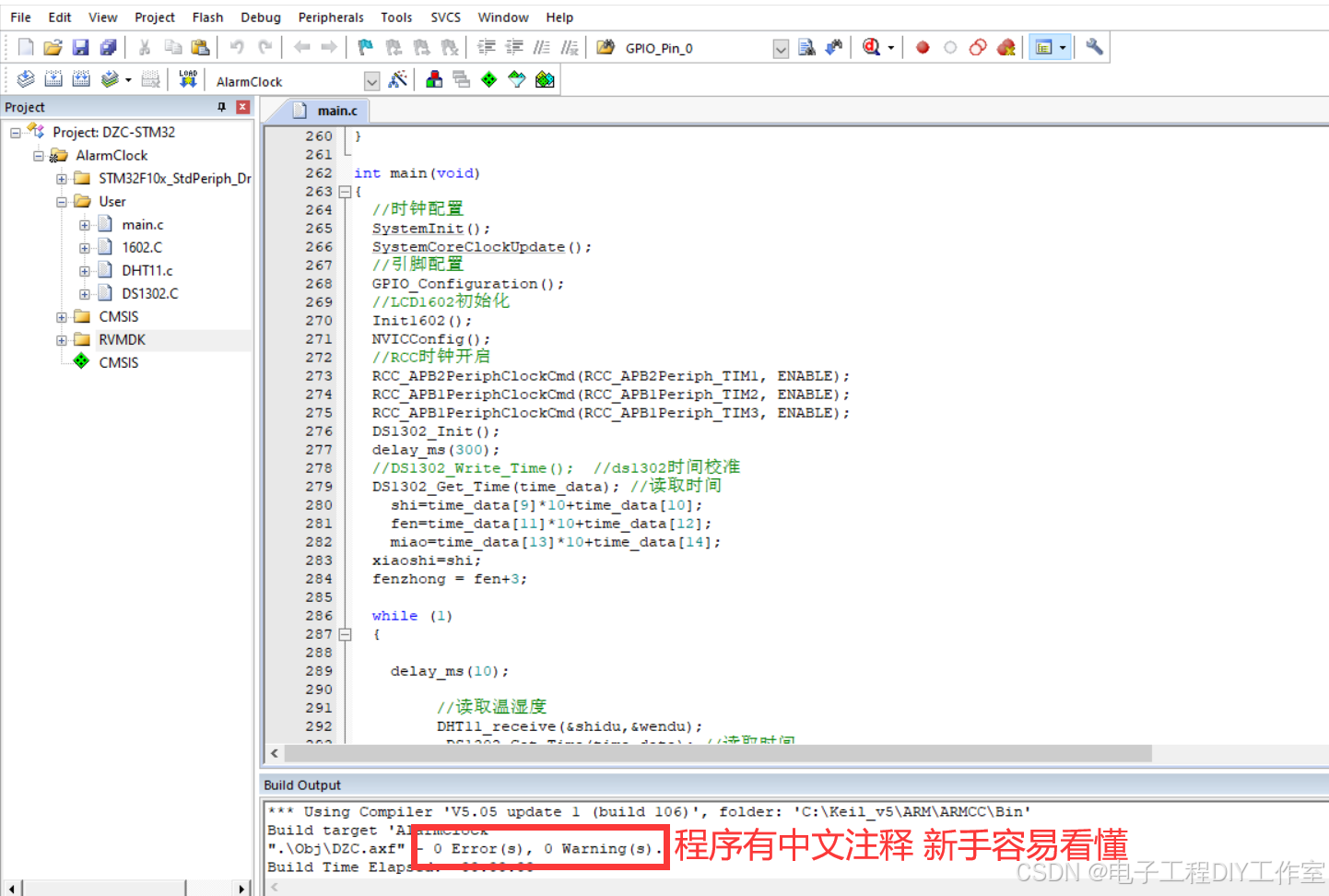

三：程序代码展示（采用C语言编写，使用keil5编译，代码有中文注释，新手容易看懂）



void Display(void)
{
	char xxx=0,yyy=0;
	//T1 温度
	WrByte1602(0,1,'T'); //.
	WrByte1602(0,2,'='); //.
	WrByte1602(0,3,AsciiCode[wendu%100/10]);
	WrByte1602(0,4,AsciiCode[wendu%10]);
	WrByte1602(0,5,'C');
	//T2 湿度
	WrByte1602(0,8,'H'); //.
	WrByte1602(0,9,'='); //.
	WrByte1602(0,10,AsciiCode[shidu%100/10]);
	WrByte1602(0,11,AsciiCode[shidu%10]);
	WrByte1602(0,12,'%');

	xxx=0;yyy=1;


	WrByte1602(yyy,xxx++,AsciiCode[shi%100/10]);//时间显示
	WrByte1602(yyy,xxx++,AsciiCode[shi%10]);
	WrByte1602(yyy,xxx++,':');

	WrByte1602(yyy,xxx++,AsciiCode[fen%100/10]);
	WrByte1602(yyy,xxx++,AsciiCode[fen%10]);
	WrByte1602(yyy,xxx++,':');
	WrByte1602(yyy,xxx++,AsciiCode[miao%100/10]);
	WrByte1602(yyy,xxx++,AsciiCode[miao%10]);




	WrByte1602(yyy,xxx++,' ');
	WrByte1602(yyy,xxx++,'T');
	WrByte1602(yyy,xxx++,AsciiCode[xiaoshi%100/10]);//定时显示
	WrByte1602(yyy,xxx++,AsciiCode[xiaoshi%10]);
	WrByte1602(yyy,xxx++,':');

	WrByte1602(yyy,xxx++,AsciiCode[fenzhong%100/10]);
	WrByte1602(yyy,xxx++,AsciiCode[fenzhong%10]);
	WrByte1602(yyy,xxx++,' ');

}

int main(void)
{
	//时钟配置
	SystemInit();
	SystemCoreClockUpdate();
  //引脚配置
	GPIO_Configuration();
	//LCD1602初始化
	Init1602();
	NVICConfig();
	//RCC时钟开启
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
	DS1302_Init();
	delay_ms(300);
	//DS1302_Write_Time();	//ds1302时间校准
	DS1302_Get_Time(time_data);	//读取时间
		shi=time_data[9]*10+time_data[10];
		fen=time_data[11]*10+time_data[12];
		miao=time_data[13]*10+time_data[14];
	xiaoshi=shi;
	fenzhong = fen+3;

	while (1)
	{

		delay_ms(10);

				 //读取温湿度
				 DHT11_receive(&shidu,&wendu);
					DS1302_Get_Time(time_data);	//读取时间
		shi=time_data[9]*10+time_data[10];
		fen=time_data[11]*10+time_data[12];
		miao=time_data[13]*10+time_data[14];
         //显示全部参数
				 Display();

				 //按键扫描
				 anjiansaomiao();
     //定时时间到
     if(xiaoshi==shi && fenzhong==fen )
		 {
			 PBout(6)=0;//蜂鸣器闹铃打开
		 }
		 else   PBout(6)=1;//蜂鸣器闹铃关闭

		if(wendu<15) PBout(5)=1;//温度低于15 开启加热
			else PBout(5)=0;
		 if(shidu>85)   PBout(1)=0;//湿度大于85  开启通风排气
		 else  PBout(1)=1;

	}
}

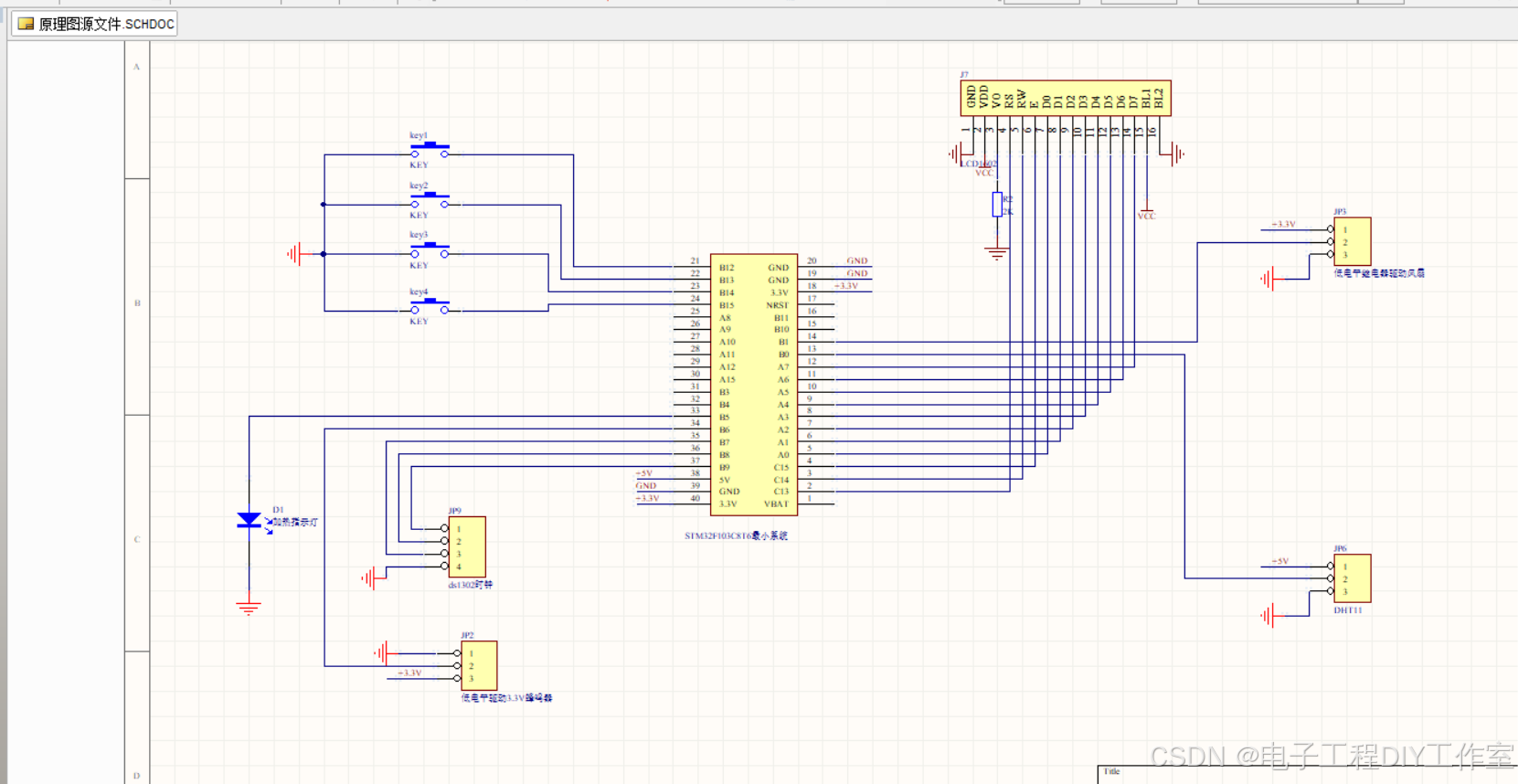

四：原理图展示（采用AD（Altium Designer）打开）

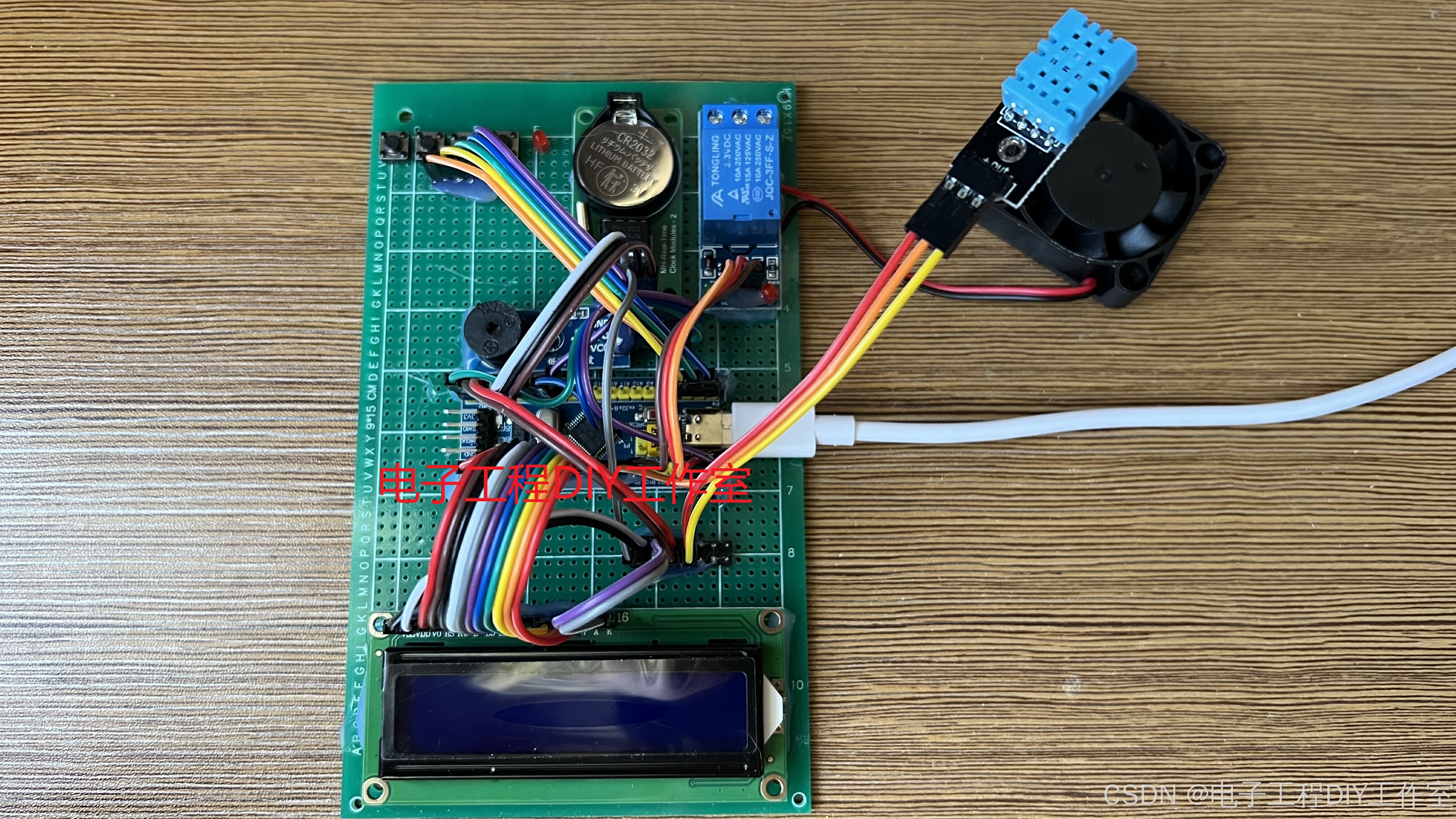

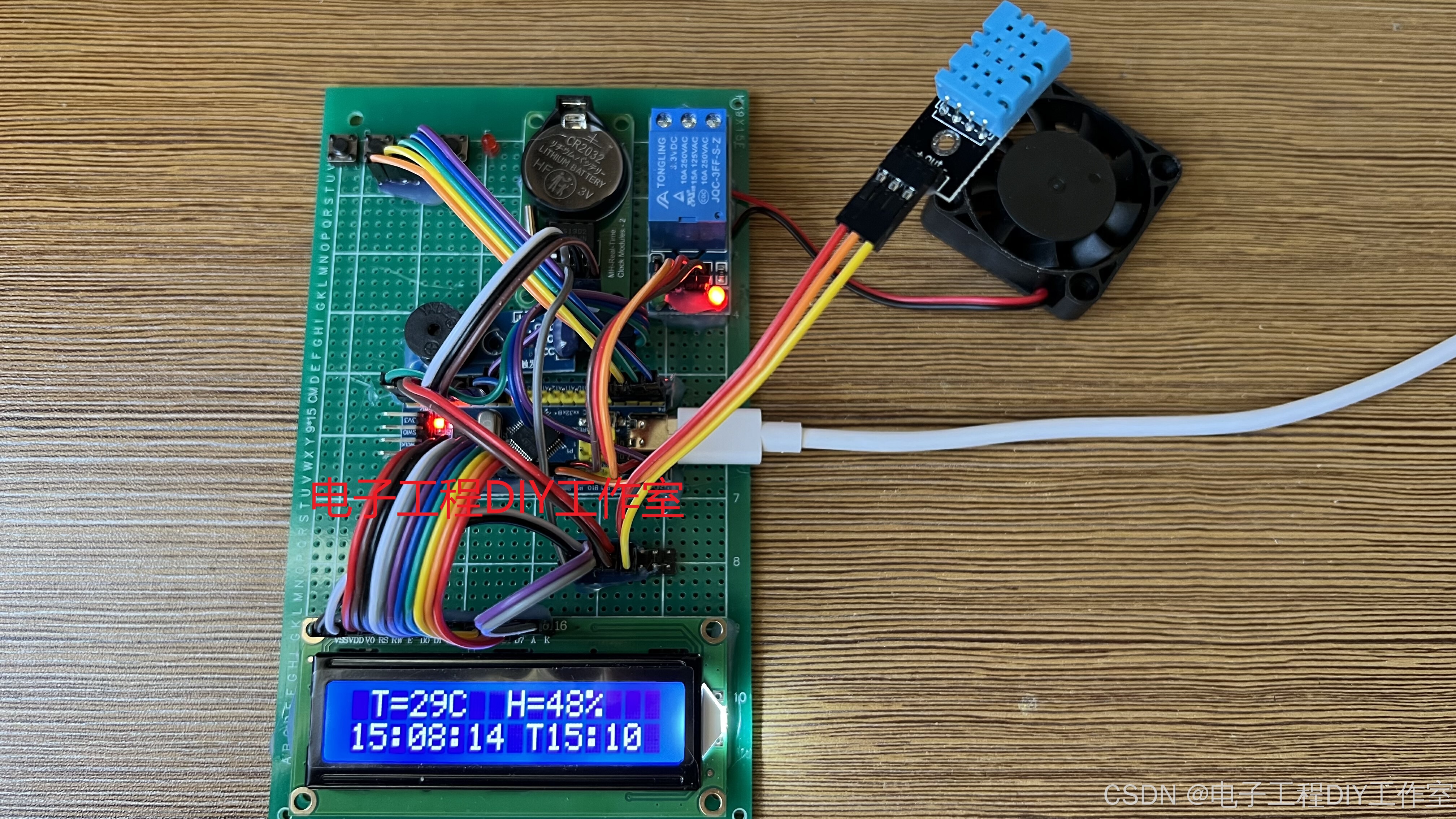

 五：实物图展示：

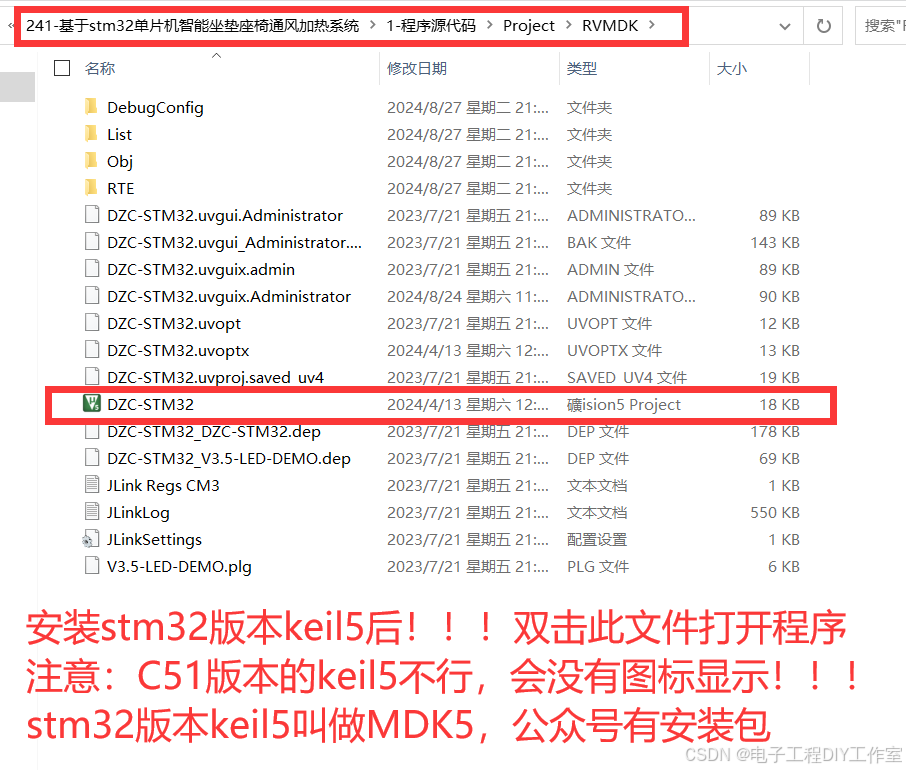

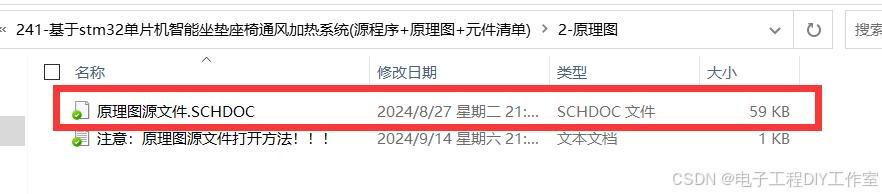

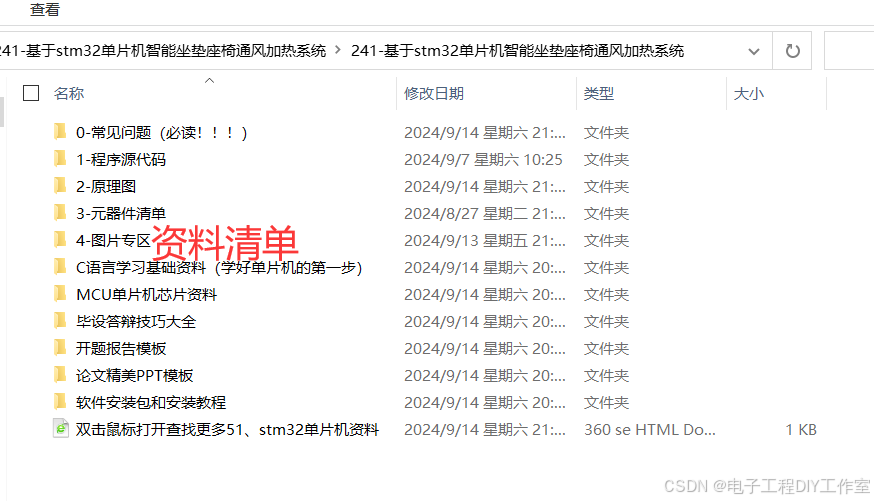

六： 资料清单展示：

资料包百度网盘下载链接
