242-基于stm32单片机多点温湿度监测系统(源程序+原理图+PCB+元件清单)

 一：功能介绍：

1、系统组成：采用stm32f103c8t6核心板+DHT11温湿度+MQ2烟雾传感器+OLED显示屏+蜂鸣器+继电器+风扇+按键+LED
2、通过2组DHT11传感器采集温湿度，显示到OLED上面；
3、通过MQ2检测当前烟雾浓度，显示到OLED上面；
4、通过按键设置温度和湿度阈值，显示到OLED上面；
5、当两组温度小于设置值，开启加热（LED模拟）；
6、当两组温度大于设置温度或者两组湿度大于设置湿度，开启继电器打开风扇进行通风排气散热和去湿；
7、当两组湿度小于设置值，开启加湿（LED模拟）；
8、当烟雾浓度大于100（阈值程序可调），打开风扇进行排气，并且蜂鸣器进行报警提醒；

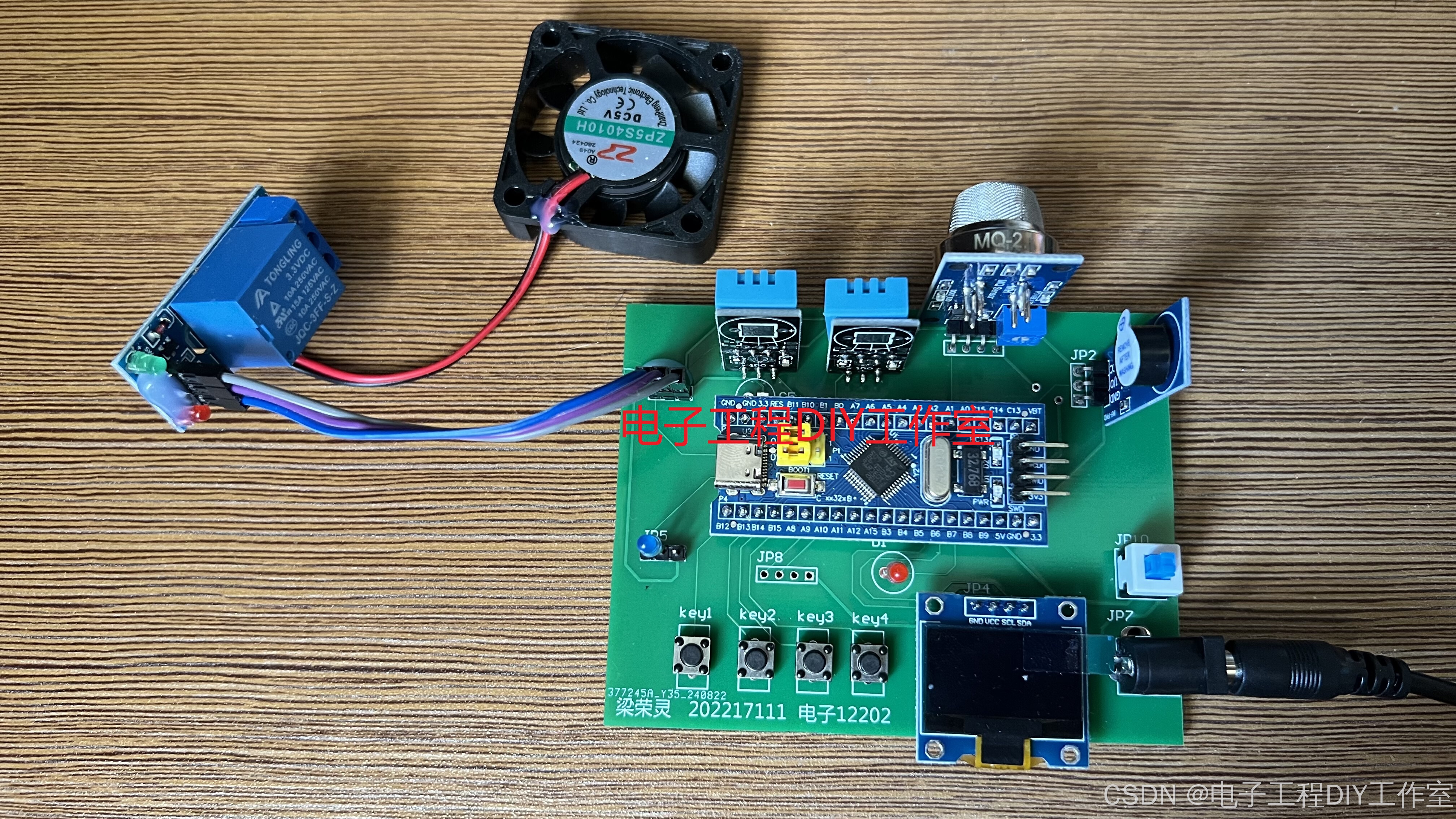

二：实物演示视频

242-基于stm32单片机多点温湿度烟雾监测

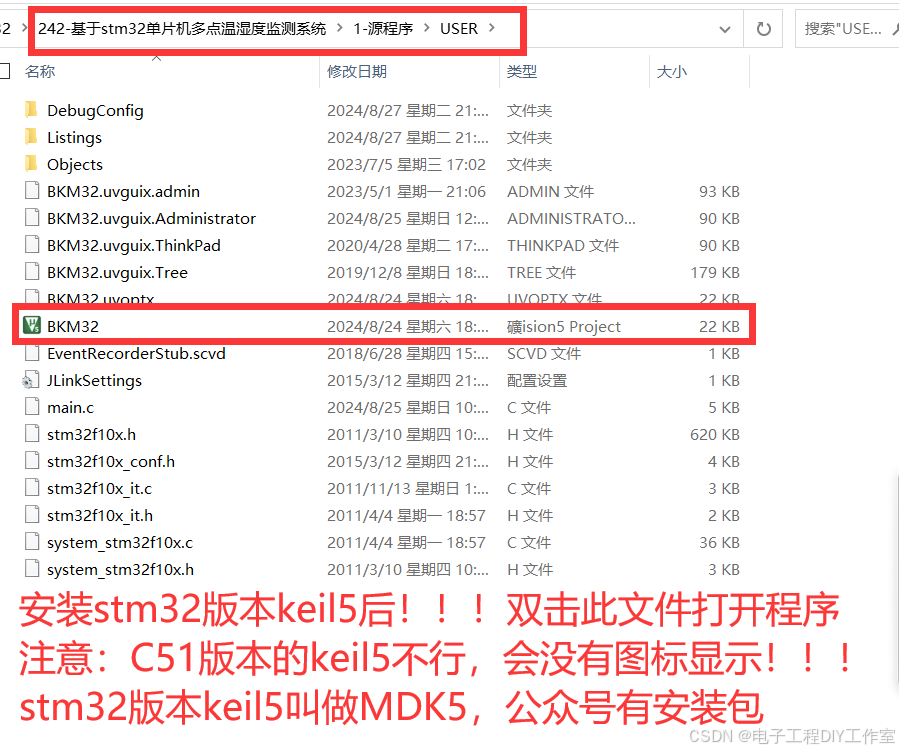

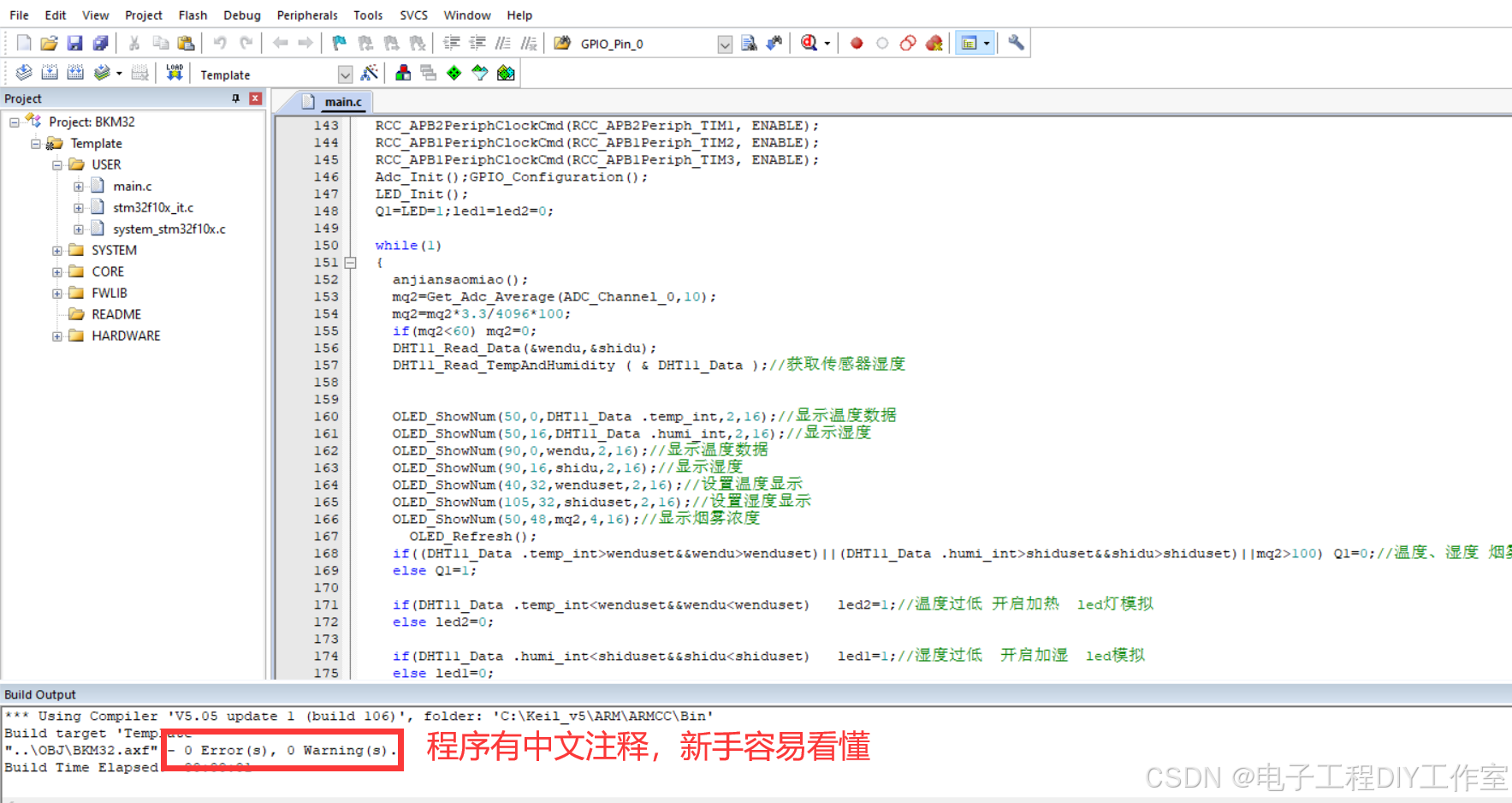

三：程序代码展示（采用C语言编写，使用keil5编译，代码有中文注释，新手容易看懂）



void anjiansaomiao(void)
{
	static char k1,k2,k3,k4;
	static char K1Flag=0,K2Flag=0,K3Flag=0,K4Flag=0;
	//按键扫描，获取按键状态
	k3 = GPIO_ReadInputDataBit(GPIOB , GPIO_Pin_15);
	k4 = GPIO_ReadInputDataBit(GPIOB , GPIO_Pin_14);
	k1 = GPIO_ReadInputDataBit(GPIOB , GPIO_Pin_13);
	k2 = GPIO_ReadInputDataBit(GPIOB , GPIO_Pin_12);

	//温度+
	if(k1 == 0)
	{
		K1Flag = 1;
	}
	else
	{
		//释放后进行响应
		if(K1Flag )
		{
			K1Flag = 0;
			wenduset++;
			if(wenduset>99) wenduset=99;
		}
	}
	//温度-
	if(k2 == 0)
	{
		K2Flag = 1;

	}
	else
	{
		//释放后进行响应
		if(K2Flag )
		{
			K2Flag = 0;
			wenduset--;
				if(wenduset<0) wenduset=0;
		}
	}


	//湿度+
	if(k3 == 0)
	{
		K3Flag = 1;
	}
	else
	{
		//释放后进行响应
		if(K3Flag )
		{
			K3Flag = 0;
			shiduset++;
				if(shiduset>99) shiduset=99;
		}
	}
	//湿度-
	if(k4 == 0)
	{
		K4Flag = 1;
	}
	else
	{
		//释放后进行响应
		if(K4Flag)
		{
			K4Flag = 0;
			shiduset--;
				if(shiduset<0) shiduset=0;
		}
	}


}
int main(void)
{	//时钟配置
	SystemInit();
	SystemCoreClockUpdate();
	NVICConfig();
	delay_init();
//	uart_init(9600);

	OLED_Init();
	OLED_ColorTurn(0);
	OLED_DisplayTurn(0);
	OLED_ShowString(0,0,"TEMP:",16);   OLED_ShowString(70,0,"C",16);   OLED_ShowString(110,0,"C",16);
	OLED_ShowString(0,16,"HUMI:",16); 	OLED_ShowString(70,16,"%",16);  OLED_ShowString(110,16,"%",16);
	OLED_ShowString(0,32,"WSET:",16); 	OLED_ShowString(65,32,"HSET:",16);
	OLED_ShowString(0,48," MQ2:",16);  OLED_ShowString(90,48,"PPM",16);
	OLED_Refresh();
	DHT11_Init();
	DHT11_Init1();
		//RCC时钟开启
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
	Adc_Init();GPIO_Configuration();
	LED_Init();
	Q1=LED=1;led1=led2=0;

	while(1)
	{
		anjiansaomiao();
  	mq2=Get_Adc_Average(ADC_Channel_0,10);
		mq2=mq2*3.3/4096*100;
		if(mq2<60) mq2=0;
	  DHT11_Read_Data(&wendu,&shidu);
		DHT11_Read_TempAndHumidity ( & DHT11_Data );//获取传感器湿度


		OLED_ShowNum(50,0,DHT11_Data .temp_int,2,16);//显示温度数据
		OLED_ShowNum(50,16,DHT11_Data .humi_int,2,16);//显示湿度
		OLED_ShowNum(90,0,wendu,2,16);//显示温度数据
		OLED_ShowNum(90,16,shidu,2,16);//显示湿度
		OLED_ShowNum(40,32,wenduset,2,16);//设置温度显示
		OLED_ShowNum(105,32,shiduset,2,16);//设置湿度显示
		OLED_ShowNum(50,48,mq2,4,16);//显示烟雾浓度
			OLED_Refresh();
		if((DHT11_Data .temp_int>wenduset&&wendu>wenduset)||(DHT11_Data .humi_int>shiduset&&shidu>shiduset)||mq2>100) Q1=0;//温度、湿度 烟雾浓度过高 开风扇通风
		else Q1=1;

		if(DHT11_Data .temp_int<wenduset&&wendu<wenduset) 	led2=1;//温度过低 开启加热  led灯模拟
		else led2=0;

		if(DHT11_Data .humi_int<shiduset&&shidu<shiduset) 	led1=1;//湿度过低  开启加湿  led模拟
		else led1=0;

		if(mq2>100) beep=0;
		else beep=1;
	}
}

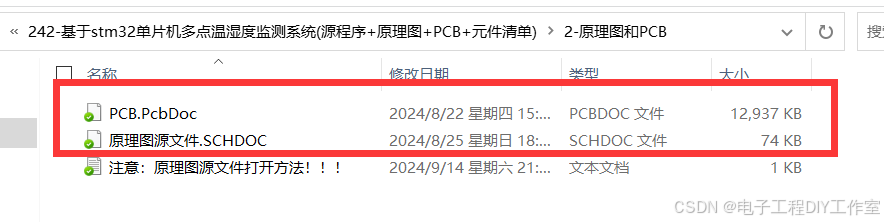

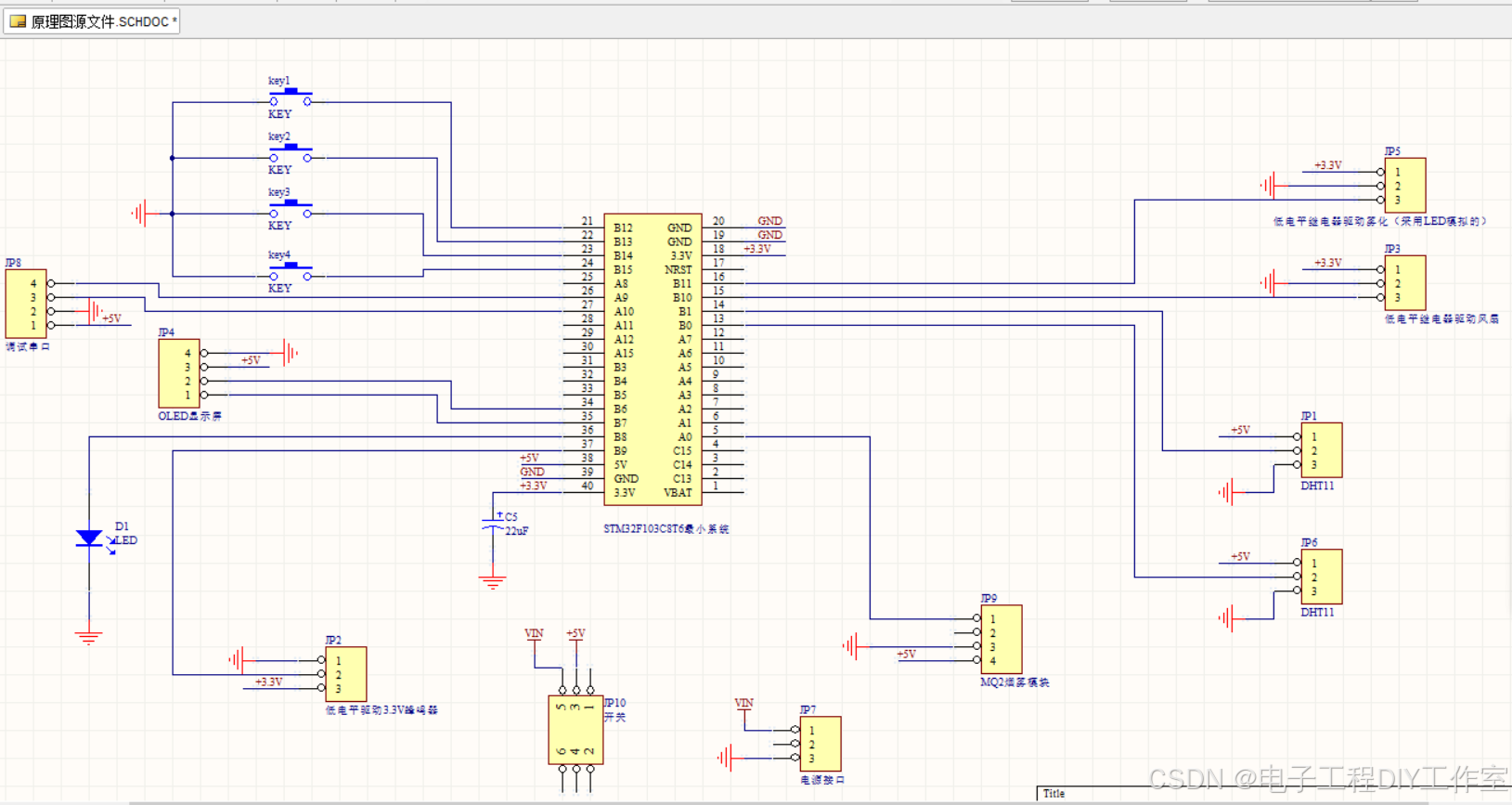

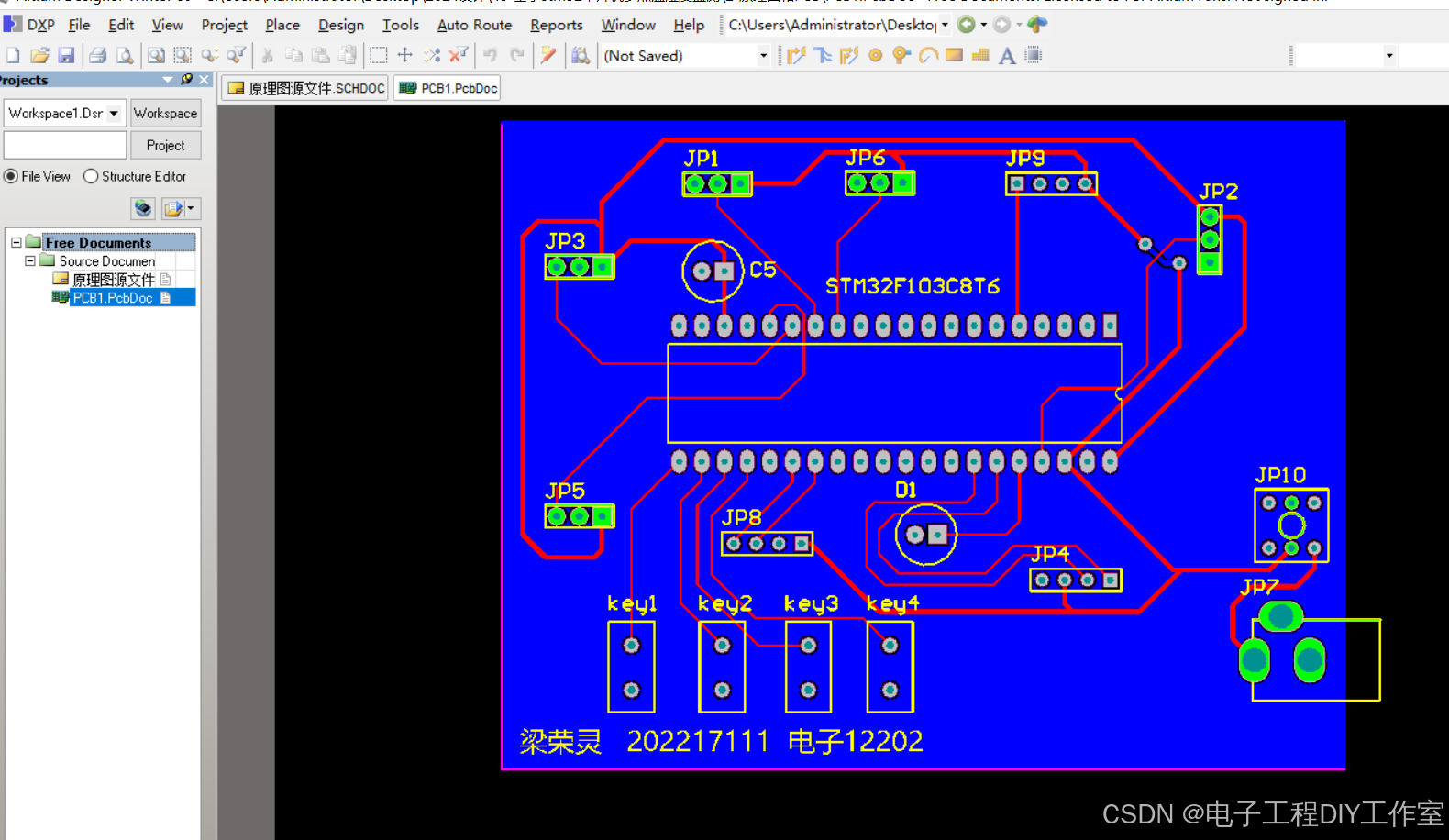

四：原理图和PCB文件展示（采用AD（Altium Designer）打开）

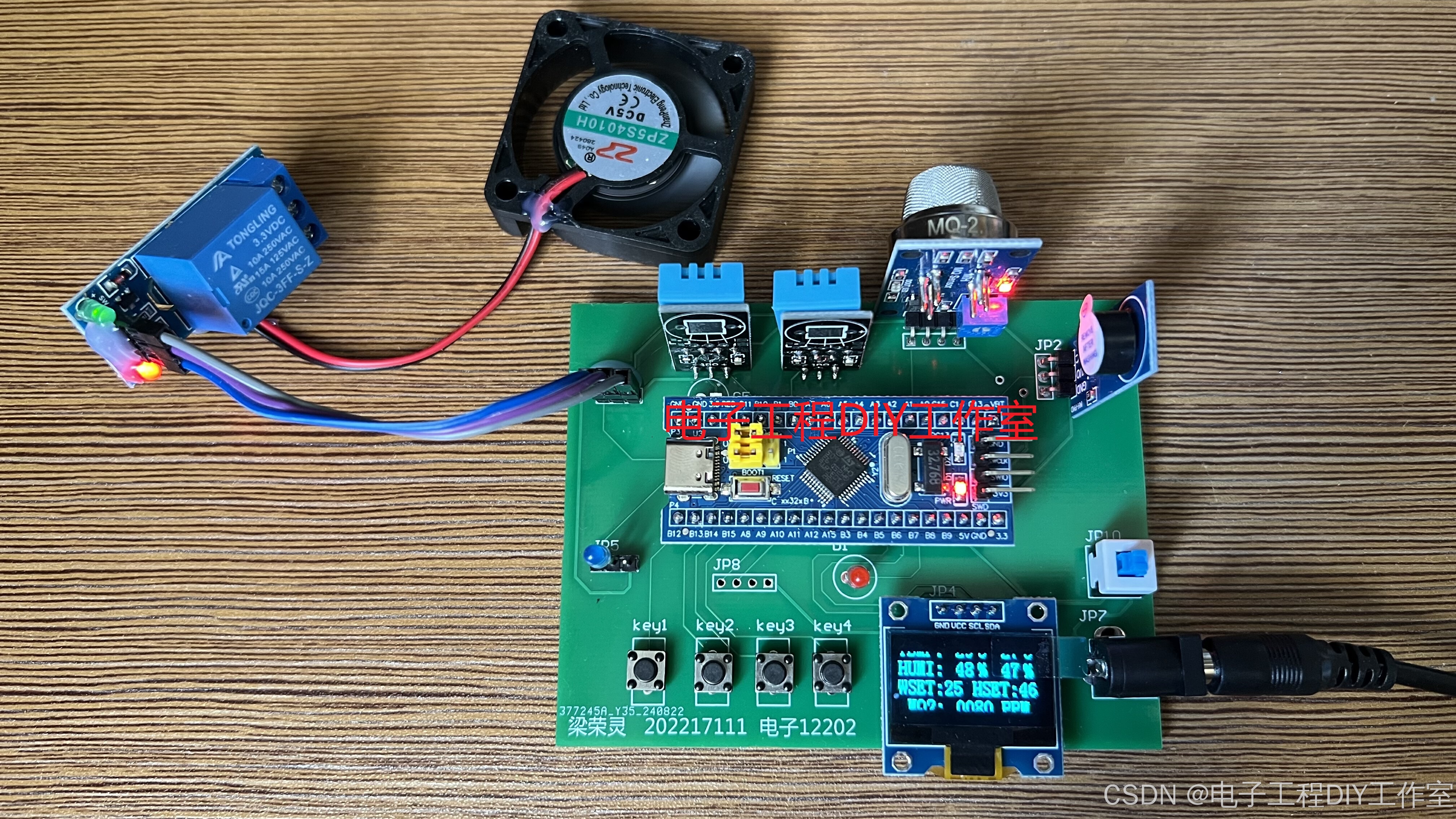

 五：实物图展示：

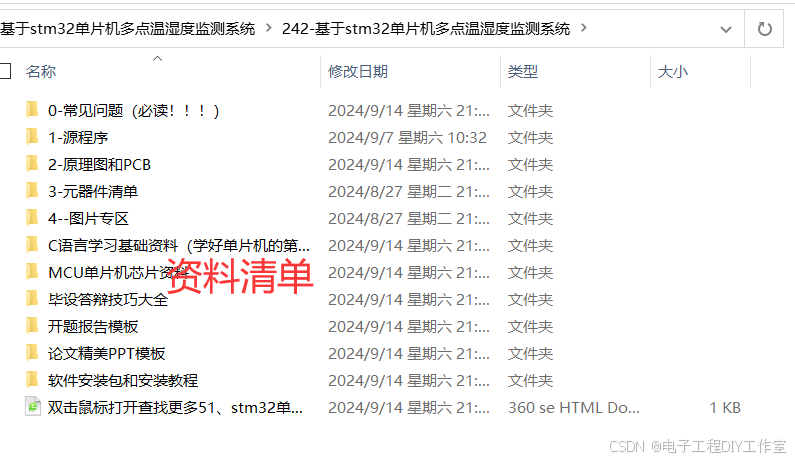

六： 资料清单展示：
