QGIS结合CityEngine制作卫星图地形模型

参考

https://blog.csdn.net/qq_17523181/article/details/134136379
https://blog.csdn.net/qq_17523181/article/details/134306063

• 安装QGIS软件与CityEngine软件


一、QGIS获取卫星图

• QGIS新建工程

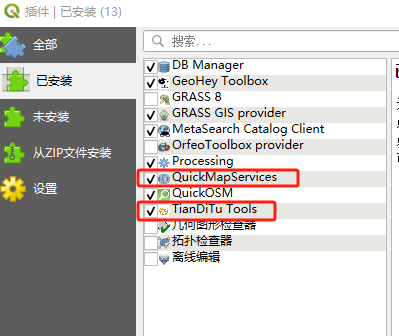

• 安装插件

• 加入卫星图（需要科学上网），目前可以使用Google、天地图、Bing

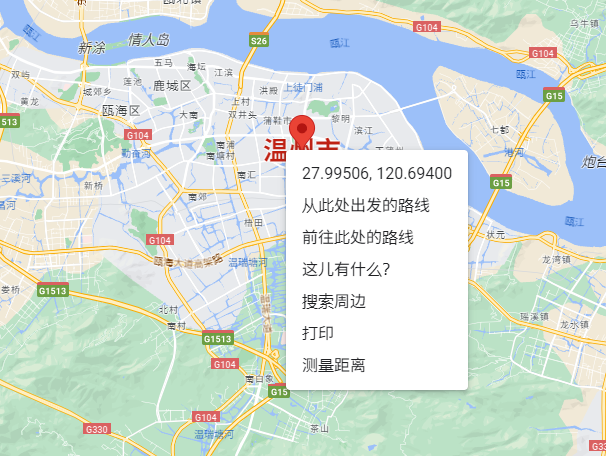

• 定位到具体地方，先上google地图 https://www.google.com/maps，搜索目的地，在地图某处，右键，拷贝经纬度

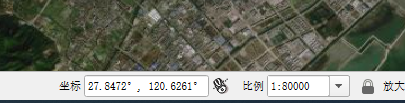

• 填写到QGIS下边，先设置比例，在把坐标填写，按回车

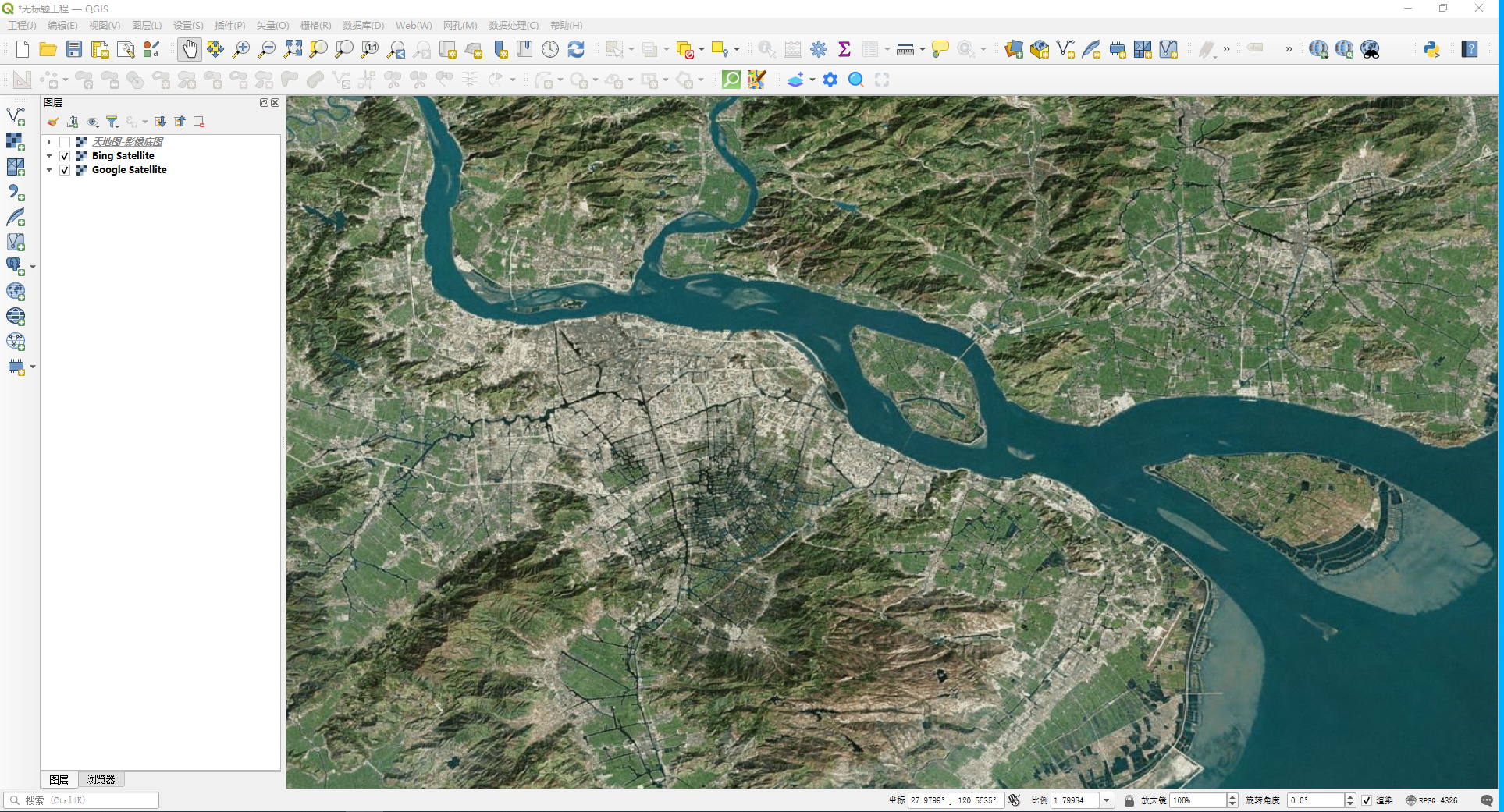

• 最后获得卫星图


---

二、获得DEM高度图

https://www.gscloud.cn/search

• 选择数据集

• 选择位置

• 下载数据

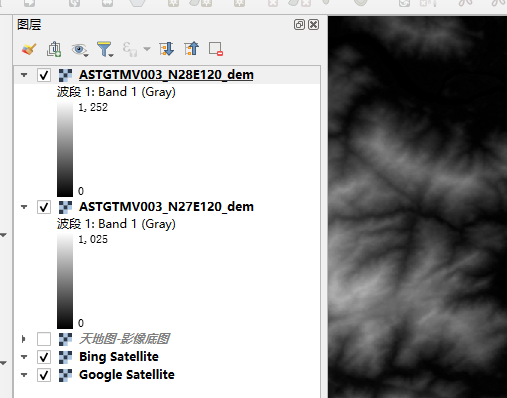

• 保存到DEM文件夹，把dem文件拖到图层，出现2个黑白色的高度图
• 把DEM图放入GIS中

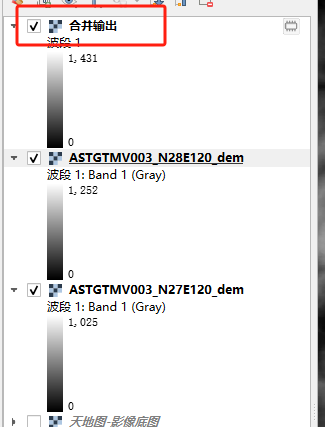

• 合并2个DEM图，合并后，颜色若有差异，也会自动融合
  栅格->杂项->合并




---

三、截取区域图片

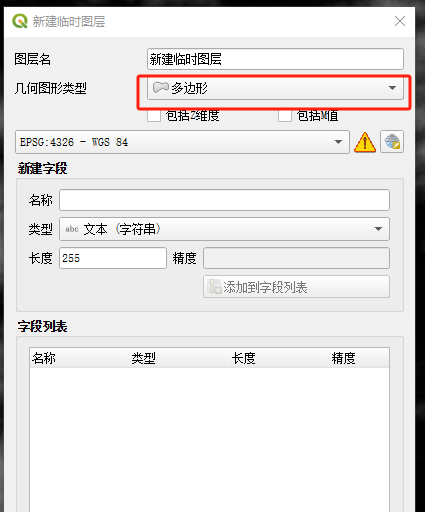

• 图层，创建图层，新建临时图层

• 选取矩形框

• 导出卫星图片与DEM图片

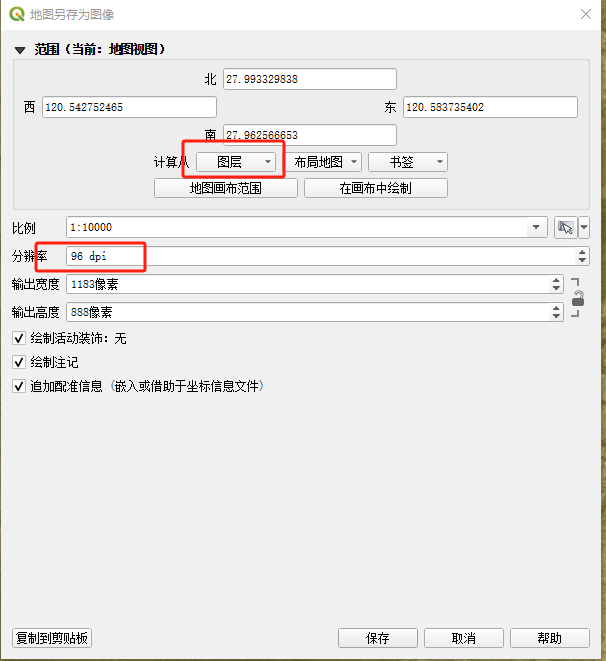

  工程->导出->导出地图为图像
  导出前，先调整好比例，比如1：10000
  图层里选择临时图层，调整分辨率

• 先打开卫星图，其他都隐藏；再打开dem图；逐个导出

• 导出成功

---

四、在CityEngine里合成

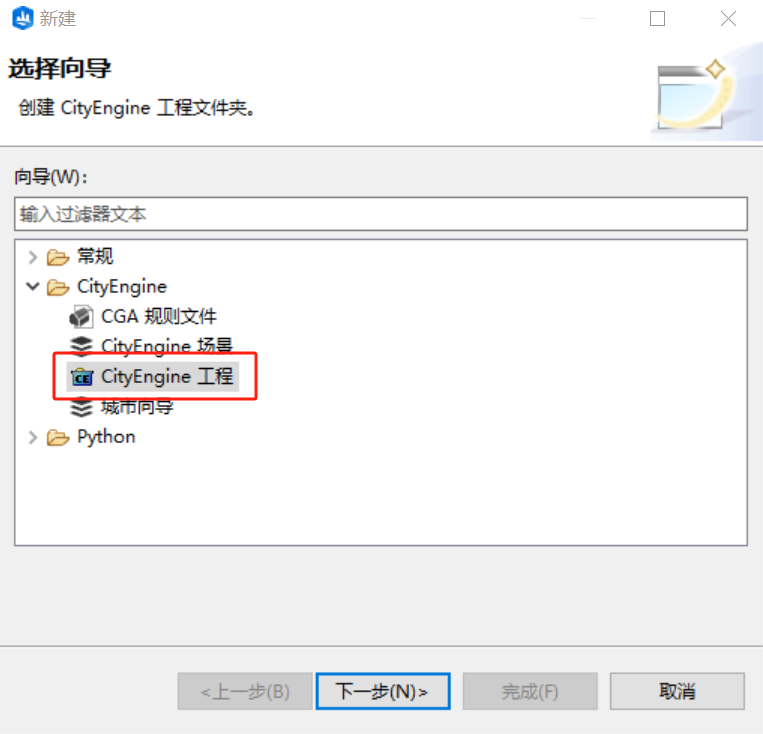

• 新建工程

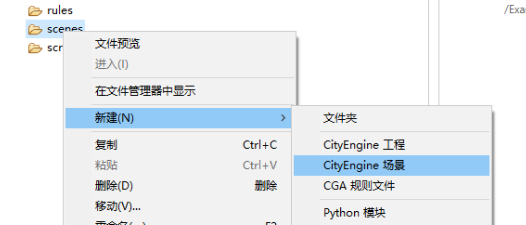

• 在工程文件夹里，就建立场景

  assets:模型与贴图
  data:存放Gis数据
  image:图片
  maps:卫星地图
  models:其他模型，3ws格式等
  rules:生成规则文件
  scenes:场景
  scripts:脚本

• 把2张图片放入maps文件夹

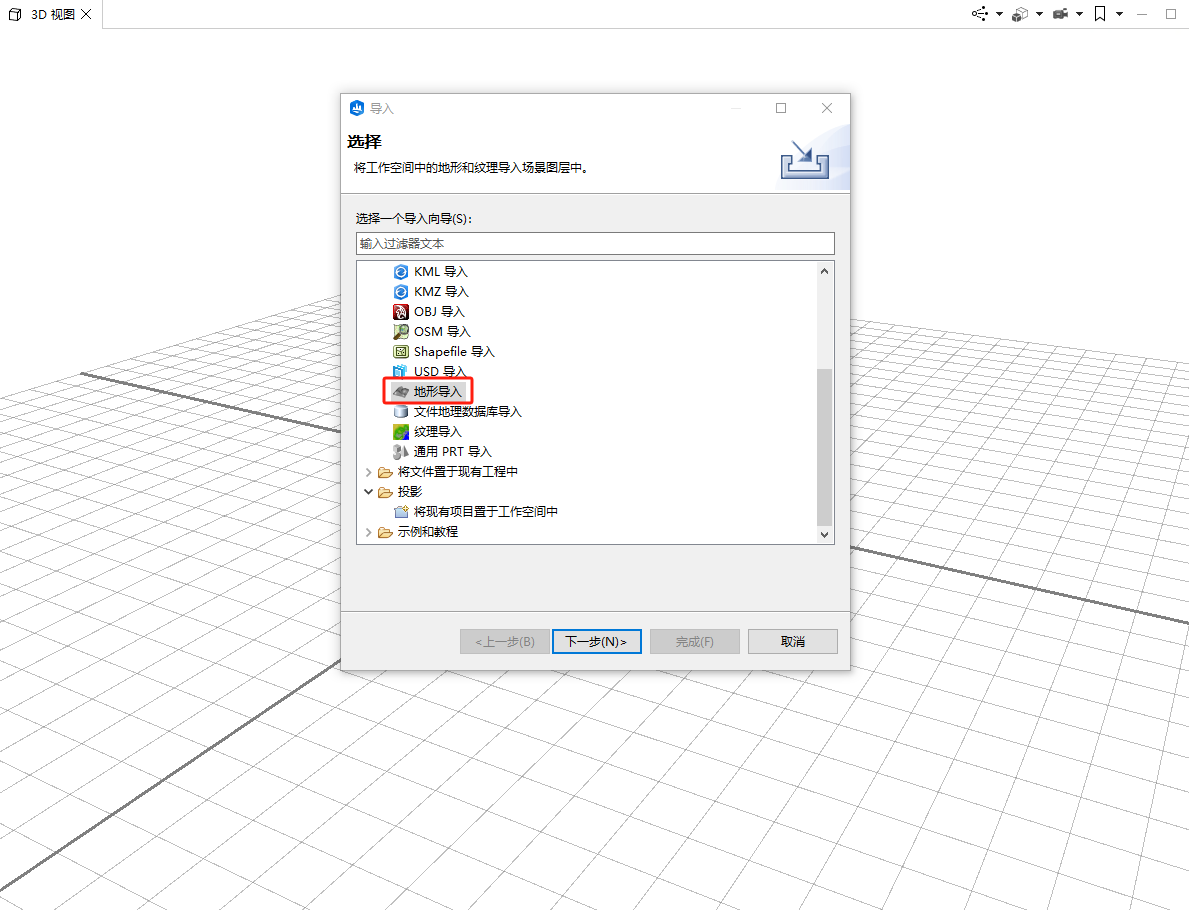

• 地形导入
  把卫星图拖入场景中

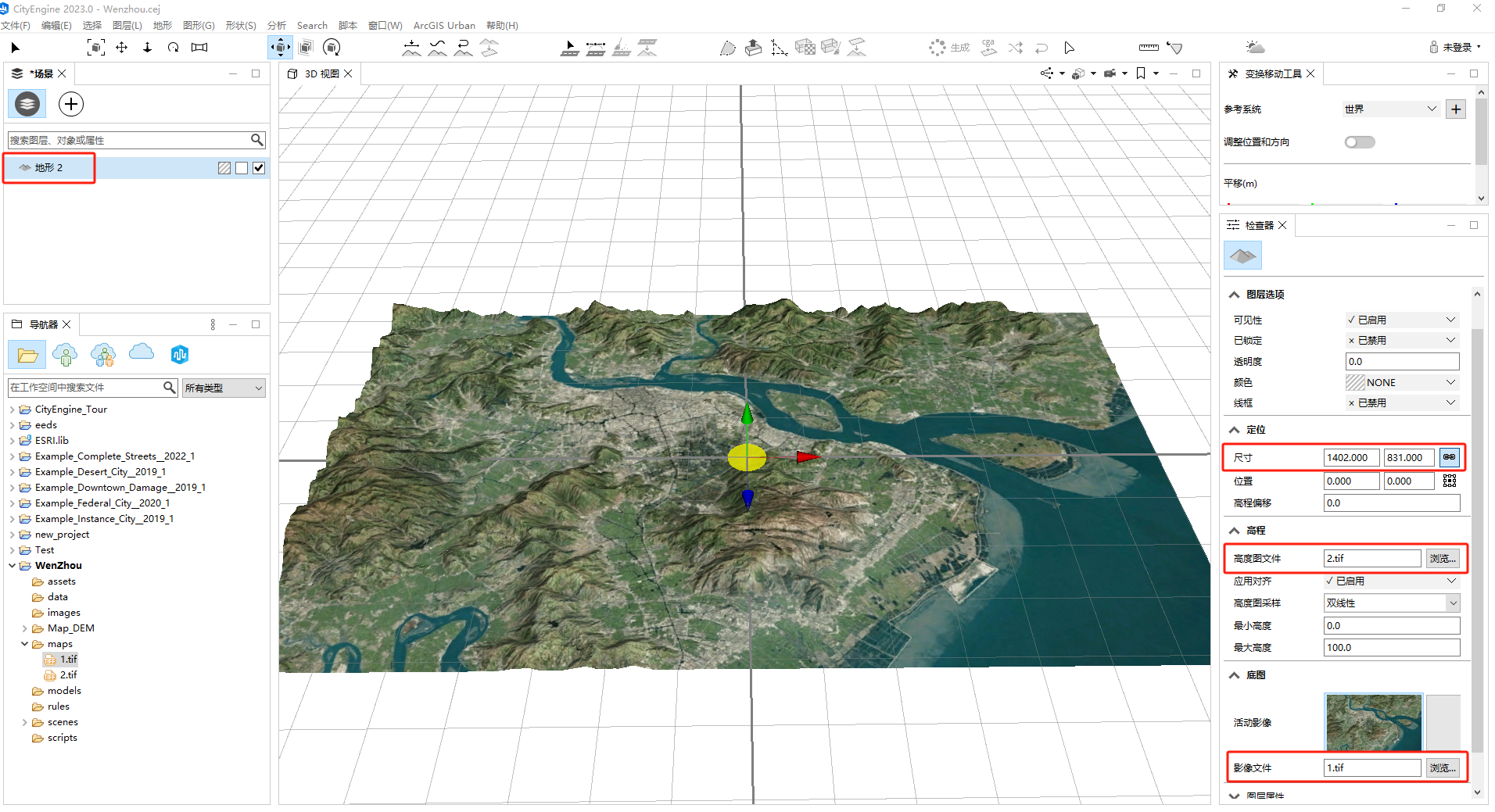

• 放入2张图片，填写尺寸，可以设置高度，默认100

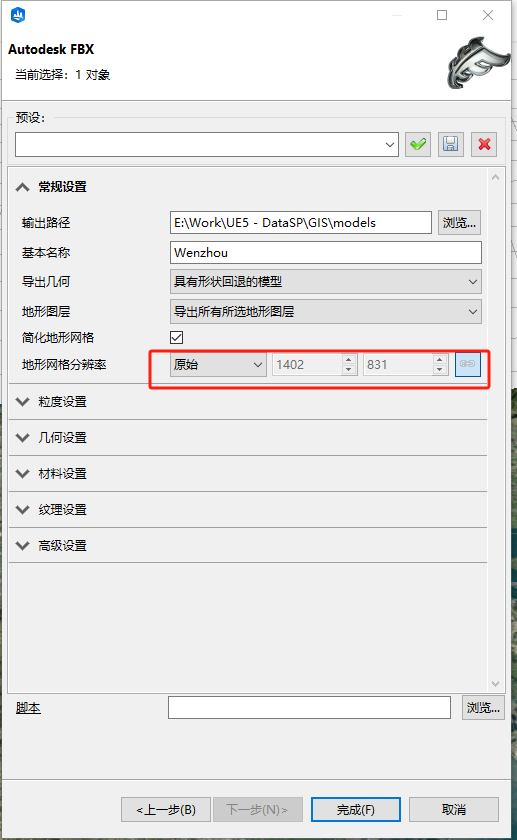

• 文件，导出模型，FBX模型，之后，Unity和UE5都可以使用



---

生成带某行政区轮廓的模型，思路是：
（1）获取行政区轮廓：guihuayun.com/maps/region.php?id=0，先获取行政区轮廓
（2）导入QGIS处理，轮廓导入，并以此为蒙版，导出出2张图（一张是纯色的行政区轮廓）；
（3）用ps处理，得到带行政区轮廓的透明png卫星图，并同理得到dem图；
（4）再放入cityengine里生成，初步测试可行；不过最后，可能需要3dmax把边缘处理的平整一些

最后，祝福大家没有Bug，一切顺利
