51单片机入门教程(3)——数码管显示

特别鸣谢:HFUTer-朱聪强

一、LED数码管简介

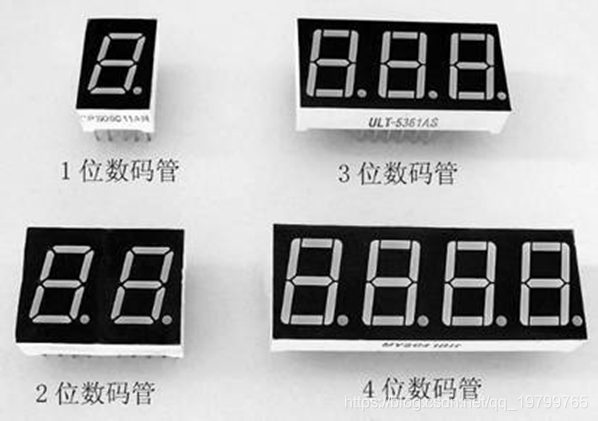

LED数码管(LED Segment Displays)是由多个发光二极管封装在一起组成的器件。常见的LED数码管为“8”字型的,共计8段。每一段对应一个发光二极管。
在这里插入图片描述

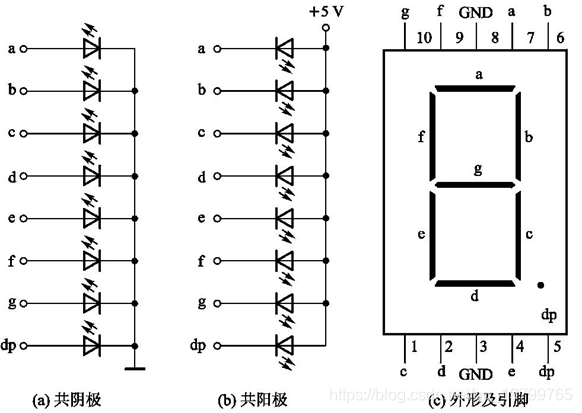

数码管有共阳极共阴极两种

  • 共阴极: 数码管的发光二极管的阴极连在一起,通常公共阴极接地。当阳极为高电平时,发光二极管点亮。
  • 共阳极: 数码管的发光二极管的阳极连在一起,公共阳极接正电压,当某个发光二极管的阴极接低电平时,发光二极管被点亮,相应的段被显示。
    在这里插入图片描述

二、数码管静态显示

数码管静态显示就是无论多少位LED数码管,同时处于显示状态

为了使数码管显示不同的符号或数字,只需要把某些段发光二极管点亮就可以了。
假设在共阴极的数码管上显示字符'0',需要将a、b、c、d、e、f置为高电平,即数码管八位输入为0011 1111,对应的16进制数为0X3F。所以我们只需要在程序中将0X3F赋值给对应的端口,如下:

//假设数码管与P0端口相连接
P0 = 0X3F;//显示字符‘0’

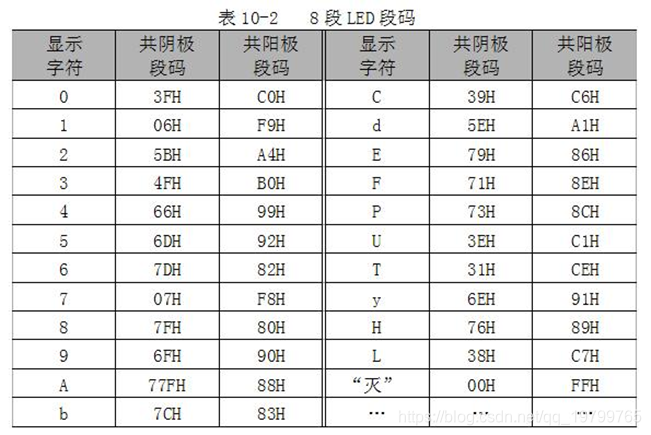

按照上述方法,显示各种字符的8段LED数码管的段码如下:
在这里插入图片描述
搭建仿真电路如下
在这里插入图片描述

例程如下:

/******************************************************************************
* 名称:单只数码管循环显示0~9
* 说明:主程序中的循环语句反复将0~9的段码送至P0口,使数字0~9循环显示
******************************************************************************/
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int

//共阳数码管编码表
uchar code table1[] =
{
   0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88<
