PLC也能制作小游戏----Codesys编写猜数字小游戏

1、序言

作者作为工控人员，有点羡慕学计算机的程序员，可以通过代码实现各种功能的软件以及游戏（这个是重点，嘿嘿），就像windows以前自带的纸牌，空当接龙，扫雷等。最近发现，Codesys编程软件拥有的各种编译方式，以及强大的可视化功能，完全可以实现类似的小游戏程序编写，让疲惫的工控人员在调机的空闲之余可以休闲下，哈。

本文先尝试下编写一个容易点的小游戏，十几年前的文曲星上比较流行的，猜数字小游戏。

2、猜数字规则

游戏规则如下：

a、生成被猜数，4个数字，由0-9中随机产生，且4个数字不重复，例如:1256、0123、8563…；

b、猜数字，由玩家输入4位数字，对比两个数字，给出猜测结果提示，提示说明，玩家输入4个数字中，存在有被猜数内的数字，且位置相同的，提示为A，存在有被猜数内的数字，且位置相同的，提示为B；AB的数量就是提示结果，比如被猜数为：3025，玩家猜测：1234，提示结果为：0A2B，意思是1234中有2个数字存在被猜数中，但位置不对；若猜测0123，则提示结果为：1A2B，即0123中存在1个数字，存在被猜数中，且位置正确，还有2个数字，存在被猜数中，但位置不对；

c、玩家根据结果提示分析并重新猜测，直到猜测结果为4A0B，则表示猜中了；

d、玩家可猜测是次数最多为7次，若7次还没猜出，则游戏失败。

3、程序编写

猜数字的逻辑并不复杂，因此不做流程图了，直接根据游戏规则编写程序，主要包括：

a、生成4位不重复的数字，作为被猜数；

b、比较玩家输入的数字与被猜数，生成猜测结果；

c、数据显示与类型转换，需要用到的类型主要了整形和字符型。

3.1、生成随机数

codesys并没有生成随机数的函数，需要下载oscat库，其中有个GEN_RDM函数可以生成随机数，不过其函数说明全英文的，目前还没研究明白，只能通过其他方法。

本文参考了一个生成随机数较为简洁的办法，设置一个ms级别的定时器（codesys最小可设置1ms），让x1在0-9依次循环，通过按钮操作，当检测到按钮上升沿时，x1的值就是生成的随机数的第一位数据，然后让x2在0-9中去除x1后的范围内循环，同样的原理生成x2，依次生成x3，x4，组合就得到4位的随机数。

此方法可能存在一定的偶然性，并不能完全随机，但对于本文中猜数字游戏来说，已经可以使用了，并没有对随机数严格的要求。生成程序用梯形图实现，程序如下：

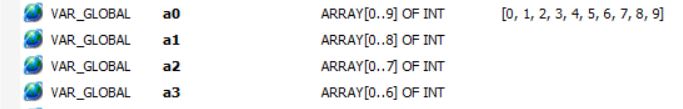

a、建立4个数组，位数分别为7，8，9，10

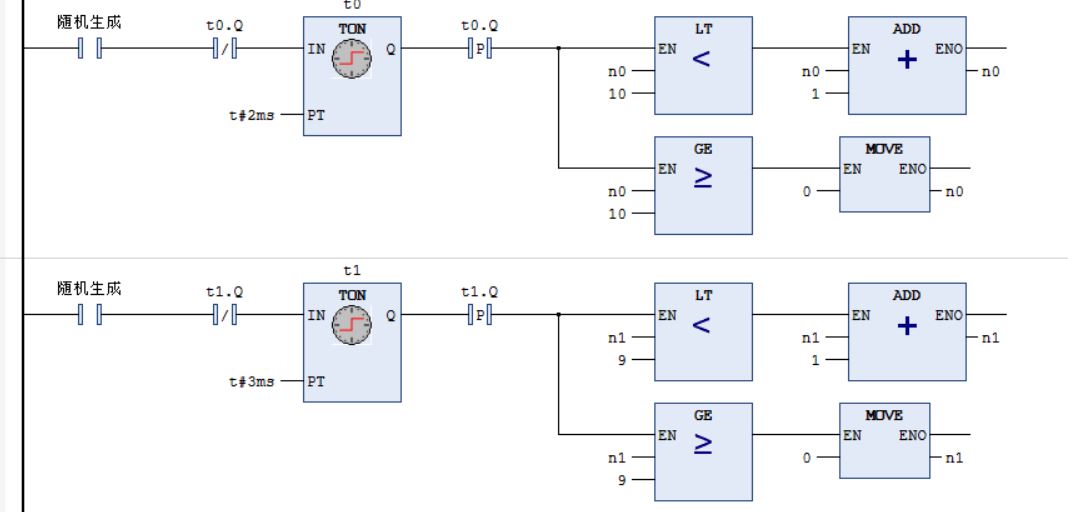

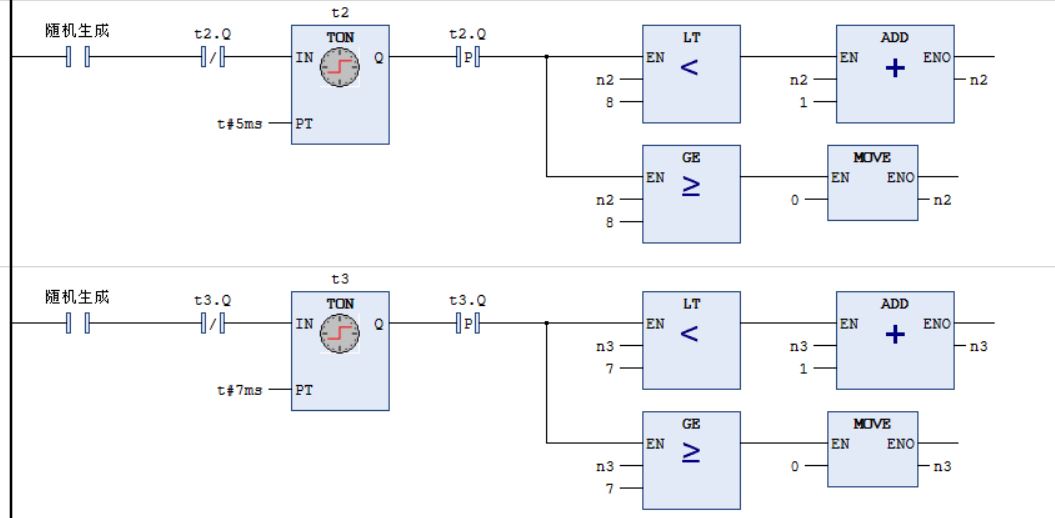

b、建立毫秒级循环

c、 依次排除掉选中的数

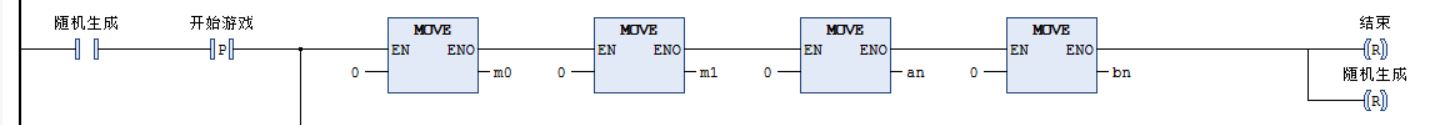

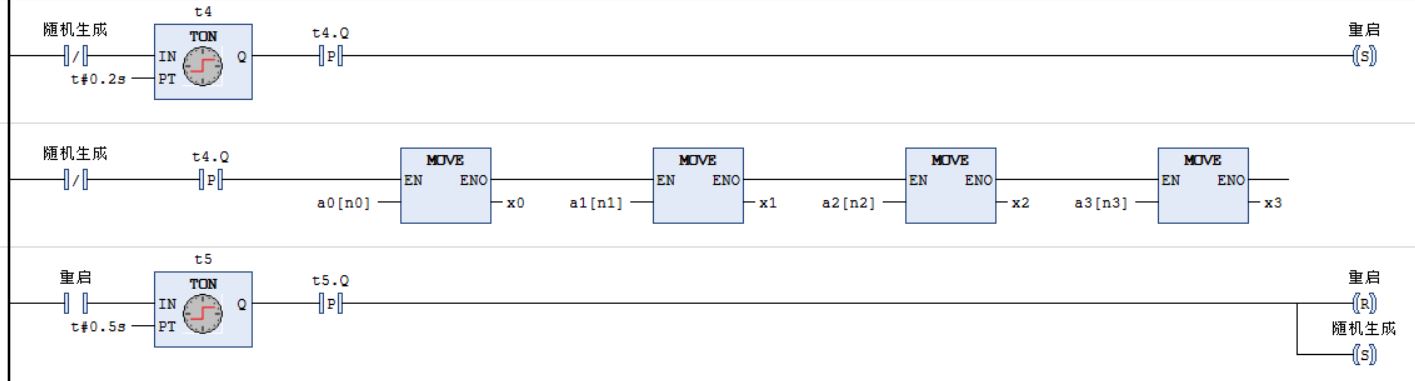

d、上升沿取数据

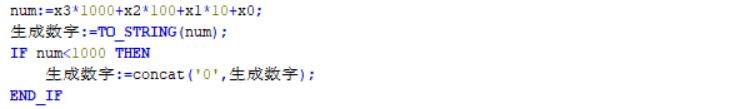

 e、数据转换成字符型 ，显示使用（整数型最高位为0是只能显示3个数）

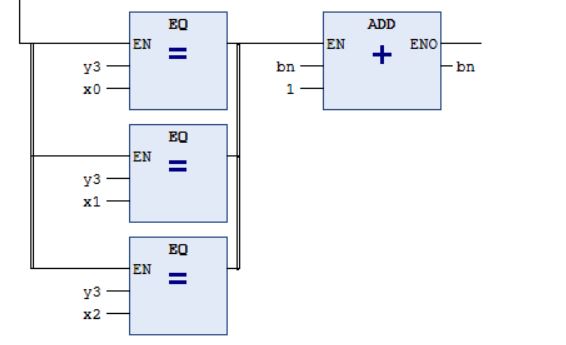

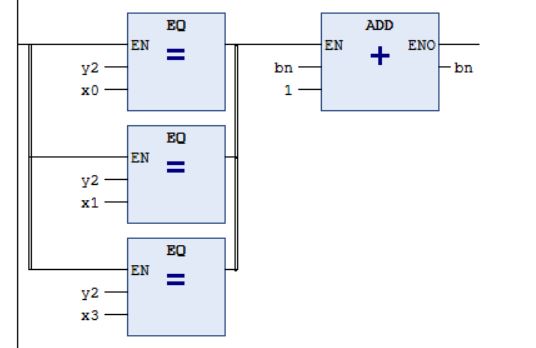

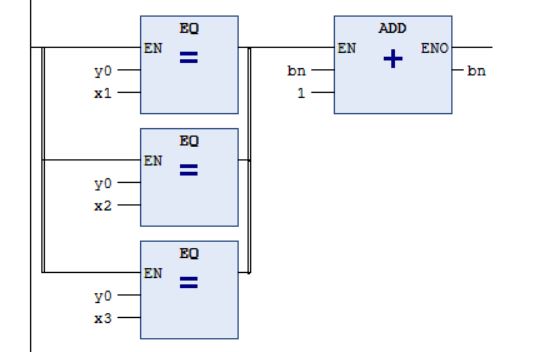

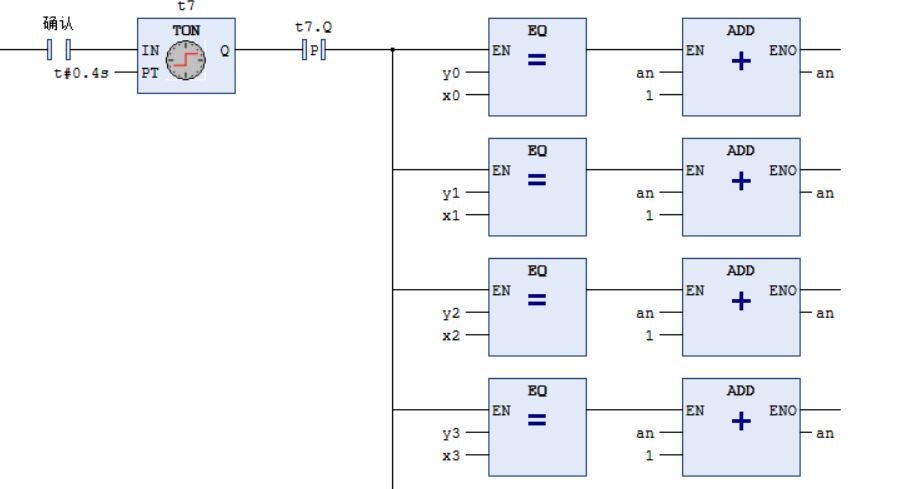

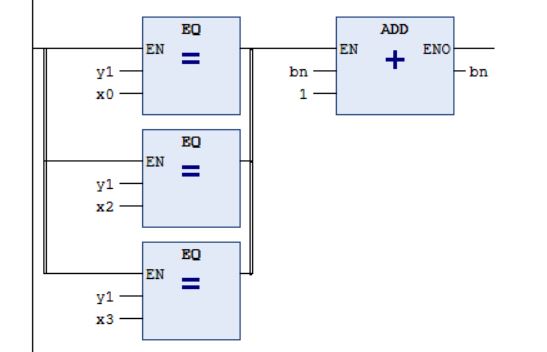

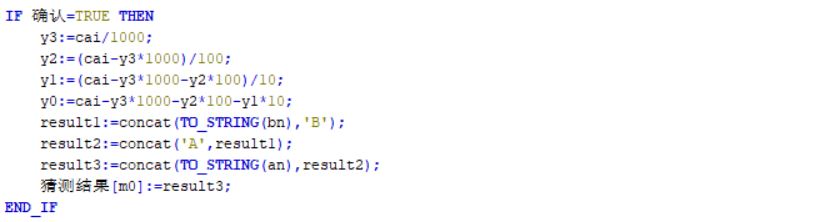

 3.2、输入数据比较及提示结果

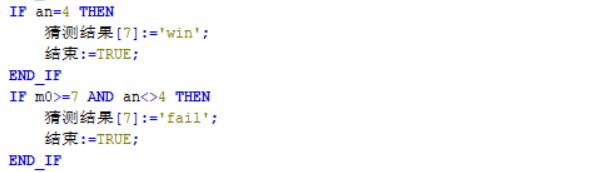

3.3、结果判断



 4、可视化仿真

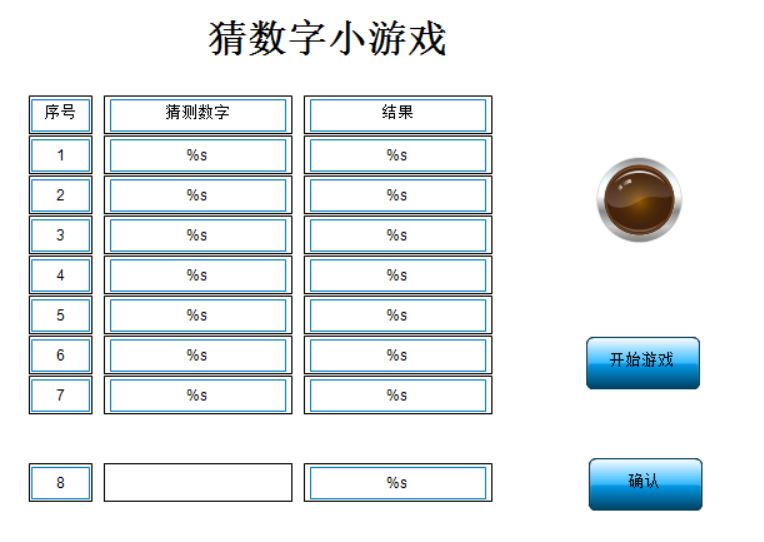

4.1、创建画面，变量连接（变量连接方法略过，有疑问可参考博文ST语言实现冒泡排序的文章：https://blog.csdn.net/qq_19979629/article/details/122273823）

 4.2、游戏运行

运行视频如下:

软PLC也能制作小游戏----Codesys编写猜数字小游戏

 5、综述

通过编程和可视化仿真，Codesys基本可以实现猜数字小游戏的功能，接下来空闲之余将尝试更多休闲游戏的编写哈，以便开发更多的codesys功能，嘿嘿。

本文所用Codesys版本为V3.5.14.10，本文所涉及程序可在以下地址下载：

https://download.csdn.net/download/qq_19979629/85623135
