PSIM软件学习---02 原件模型

  PSIM软件中虽然在元件工具栏中可有找到常用的元器件,但是还有好多特殊的元器件没有,所有就必须在元件模型库中去找。

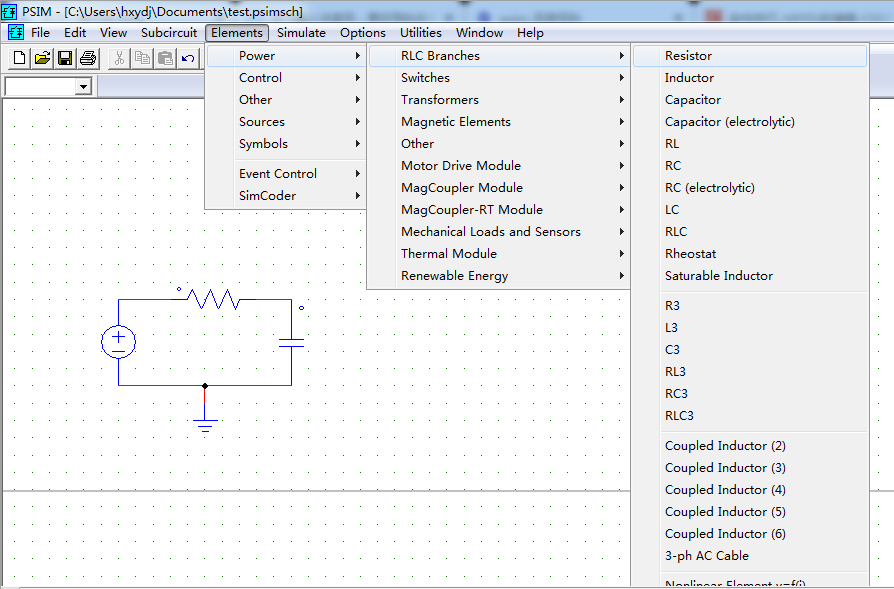

  元器件的查找有两种方法,第1种方法是在菜单栏中查找,Elements菜单中包含了所有的原件模型。
在这里插入图片描述
  可以直接在菜单中选择自己想要的器件。

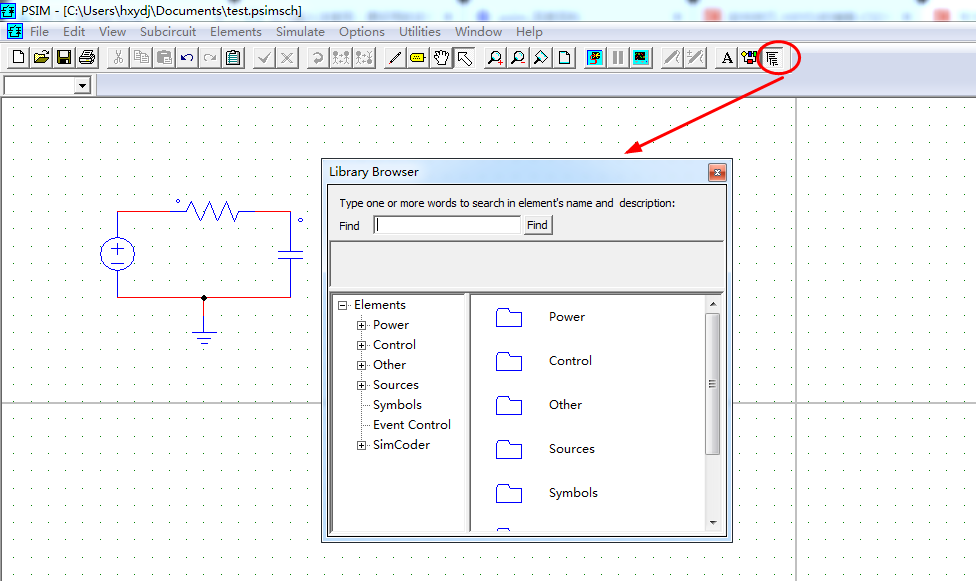

  第2种方法是在菜单栏中选择最后一个快捷按钮,元器件浏览,可以打开元器件库。
在这里插入图片描述
  通过元器件库可以看到,元件基本可以分为7大类。功率电路元件库、控制电路元件库、其他电路元件库、信号源元件库、事件控制单元库。 SimCoder元件库。下面依次介绍这几个元器件库中包含的电路模型。

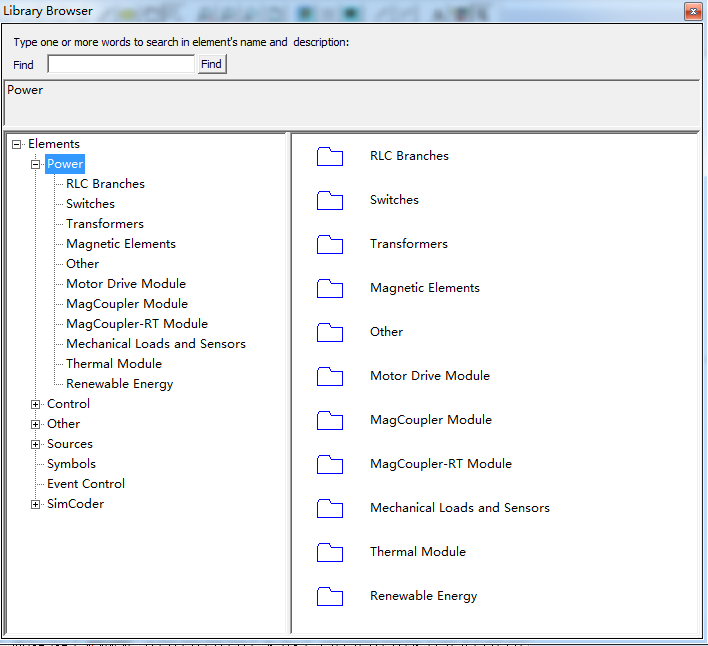

功率电路元件库

在这里插入图片描述
功率电路元件库主要包含以下几个大类:

  • RLC支路元件模型:
    包含电阻、电感、电容,耦合电感和非线性支路等元件模型。
  • 开关元件模型:
    包含二极管、晶闸管、MOSFET、开关模块等元件模型。
  • 变压器元件模型:
    包含理想型变压器、单相和三相变压器等元件模型。
  • 磁性元件:
    包含用于创建磁等效电路的元件模型。
  • 其他元件模型:
    其他电力电子元件模块。
  • 电机驱动模块:
    包含各种电机模型。
  • MagCoupler 模块:
    PSIM与电磁场分析软件JMAG PSIM 协同仿真提供的接口。
  • MagCoupler-RT 模块:
    PSIM与JMAG PSIM 协同仿真提供的接口。
    -机械载荷和传感器:
    包含转速传感器、转矩传感器,以及各种机械负荷模型。
  • 热损耗模型:
    包含可用于计算元件数据库中二极管、IGBT和MOSFET的热损耗。
  • 可再生能源模块:
    能够模拟可再生能源应用系统的元件模型。

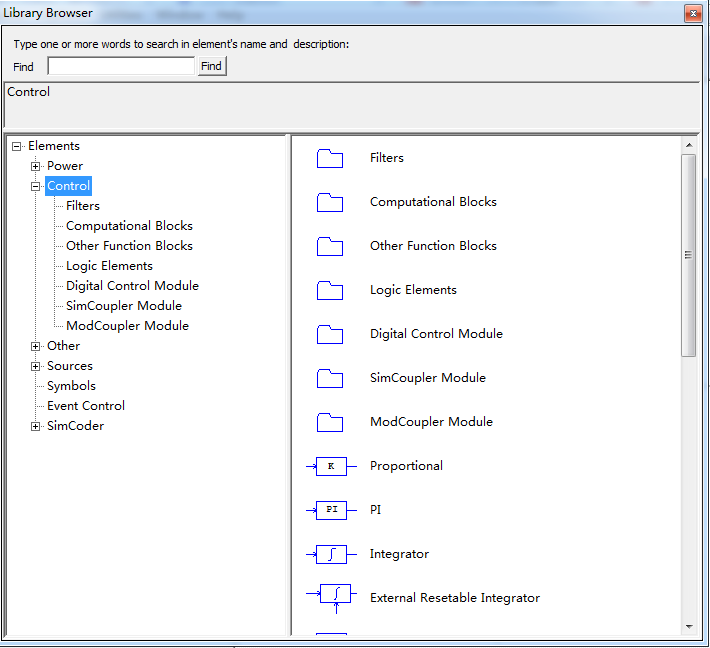

控制电路元件库

在这里插入图片描述
控制电路元件库主要包含:

  • 滤波器:
    包含一阶低通滤波器、二阶低通滤波器、二阶高通滤波器,二阶带通滤波器和二阶带阻滤波器等5种滤波器仿真模型。
  • 运算函数模块:
    包含了大量运算功能,仿真元件模型。比如乘法器,除法器,平方根、比例、积分、正弦函数,余弦函数,正切函数、指数函数、幂函数、均方根、绝对值、最大值、最小值等。
  • 其他函数模块:
    包含了其他信号处理函数功能的仿真元件模块。比如采样保持器,方波查找表、快速傅立叶变换、区域传递函数等。
  • 逻辑元件:
    包含常用的与门、或门、异或门、非门、与非门、或非门、逻辑触发器等逻辑元件模型。
  • 数字控制模块:
    包含了数字控制的离散元件。如连续保持器、Z域转换模块、数字滤波器等。
  • SimCoupler模块
    提供了与Matlab的Simulink进行协同仿真的接口。

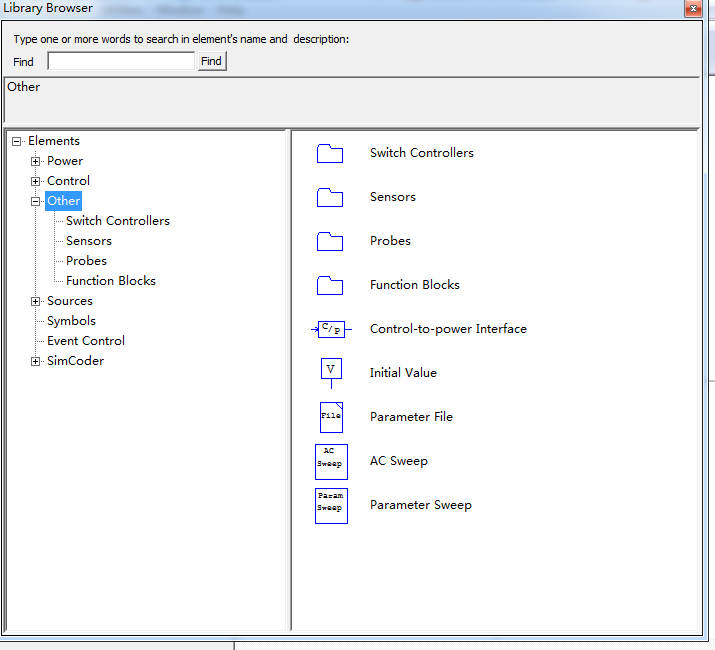

其他电路元件库

在这里插入图片描述

  • 开关控制器:
    包含通断开关控制器、延迟角控制器、PWM查表控制器。
  • 电压-电流传感器:
    包含用于测量功率电路的电压和电流传感器。
  • 探头和仪表:
    包含直流电压表,直流安培表、交流电压表、交流安培表、三相功率因数表、功率因数表、示波器等模型。
  • 功能块模型:
    包含C语言模块、简化C语言模块、数学函数模块、查询表、 DLL模块。控制电路和功率电路接口模块等。

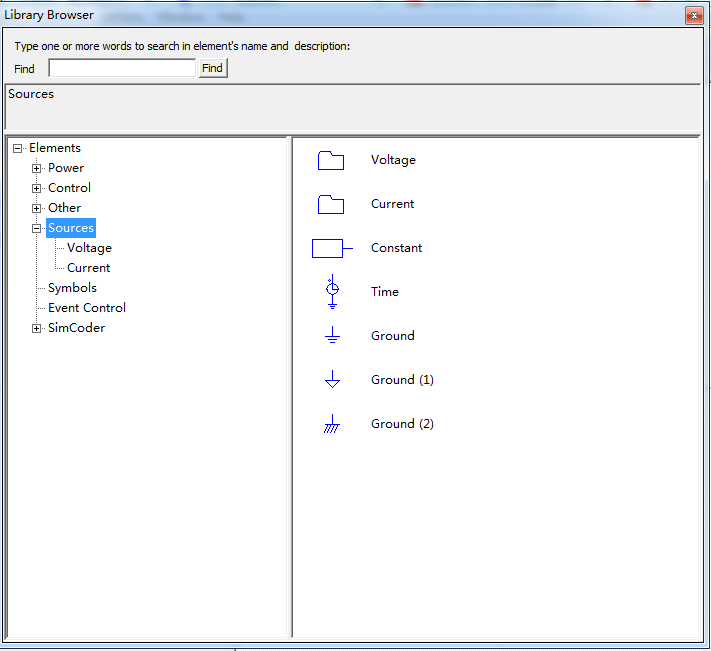

信号源元件库

在这里插入图片描述

  • 电压源
    包括直流电压源、正弦波电压源、三角波电压源、锯齿波电压源等。
  • 电流源
    包含直流电流源、正弦电流源、三角电流源、方波电流源、压控电流源等。
  • 部分电源定义
    包括直流电源、正弦电源、方波电源、三角波电源、阶跃电源、分段线性电源、随机电源、数学功能电源。

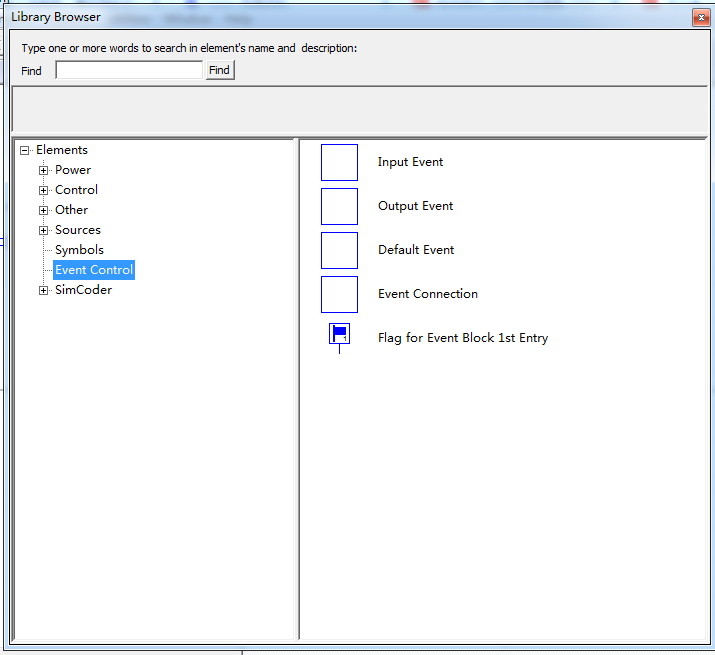

事件控制元件库

在这里插入图片描述

  • 输入事件
  • 输出事件
  • 默认事件
  • 事件连接
  • 事件模块一号入口标志

SimCoder元件库

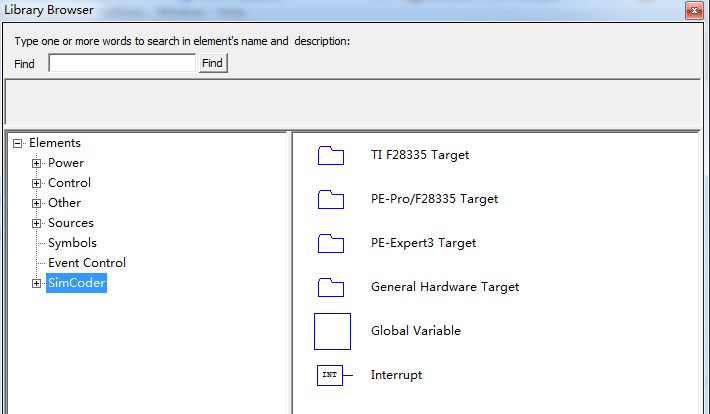

在这里插入图片描述
  SimCoder的元件库是PSIM仿真软件自带的能自动转换成与硬件相关的C程序代码的特定硬件元件模型。通过SimCoder可直接生成C程序代码,生成的C程序代码可以不进行任何修改,直接在目标DSP硬件平台运行。

PSIM中进行四管buck-boost拓扑的仿真,您可以按照以下步骤进行操作: 1. 打开PSIM软件,并创建一个新的项目。 2. 在项目中,选择“Schematic”(原理图)选项,然后绘制四管buck-boost拓扑的电路图。您可以从元件库中选择合适的开关管(MOSFET)、电感、电容和负载等元件,并将它们连接起来。 3. 设置元件参数:双击每个元件,弹出元件属性对话框。在对话框中设置元件的参数,如电感的值、电容的值等。根据实际情况配置元件参数。 4. 设置控制信号:在电路图中添加PWM控制信号。您可以使用“PWM Generator”(PWM生成器)元件来生成脉宽调制(PWM)信号,并将其连接到开关管的控制端。 5. 设置仿真参数:在PSIM仿真设置中,设置仿真参数,如输入电压、输出电压、开关频率等。您可以根据实际需求进行设置。 6. 运行仿真:点击仿真按钮来运行仿真PSIM将会生成仿真结果,包括电压波形、电流波形等信息。您可以使用示波器来观察这些波形,并分析电路的性能。 请注意,在进行仿真之前,您需要确保元件模型和参数的正确性,并且设置合适的仿真参数。此外,PSIM还提供了其他功能和工具,如参数扫描、优化等,您可以根据需要使用这些功能来优化电路设计。 希望以上信息能对您有所帮助!如果您有任何其他问题,请随时提问。
