PSIM 软件仿真三极管时报错及解决错误方法

  使用PSIM软件有一段时间了，感觉这个软件使用起来还挺简单的，但是今天在仿真三极管电路时软件一直报错，结果折腾了好几个小时才找到报错原因。现在PSIM仿真时出现的错误及解决方法分享出来。

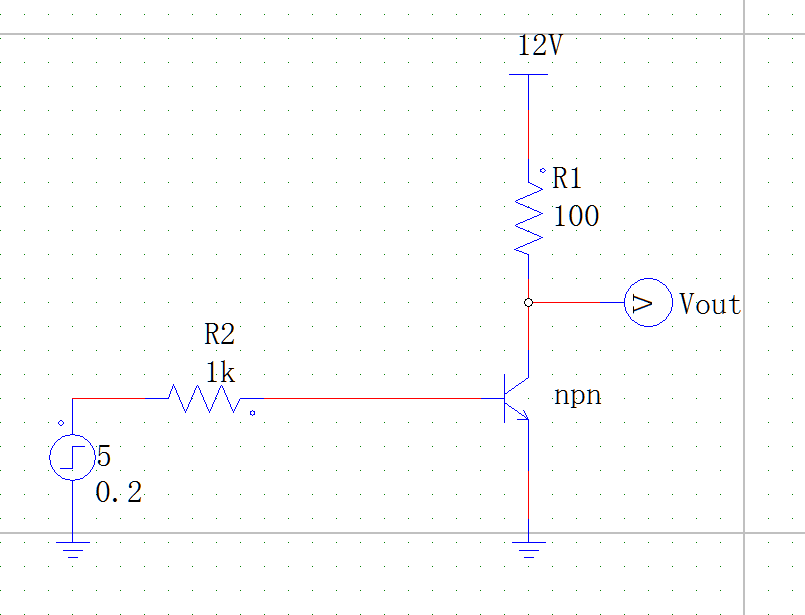

  首先看一下三极管仿真的电路图。

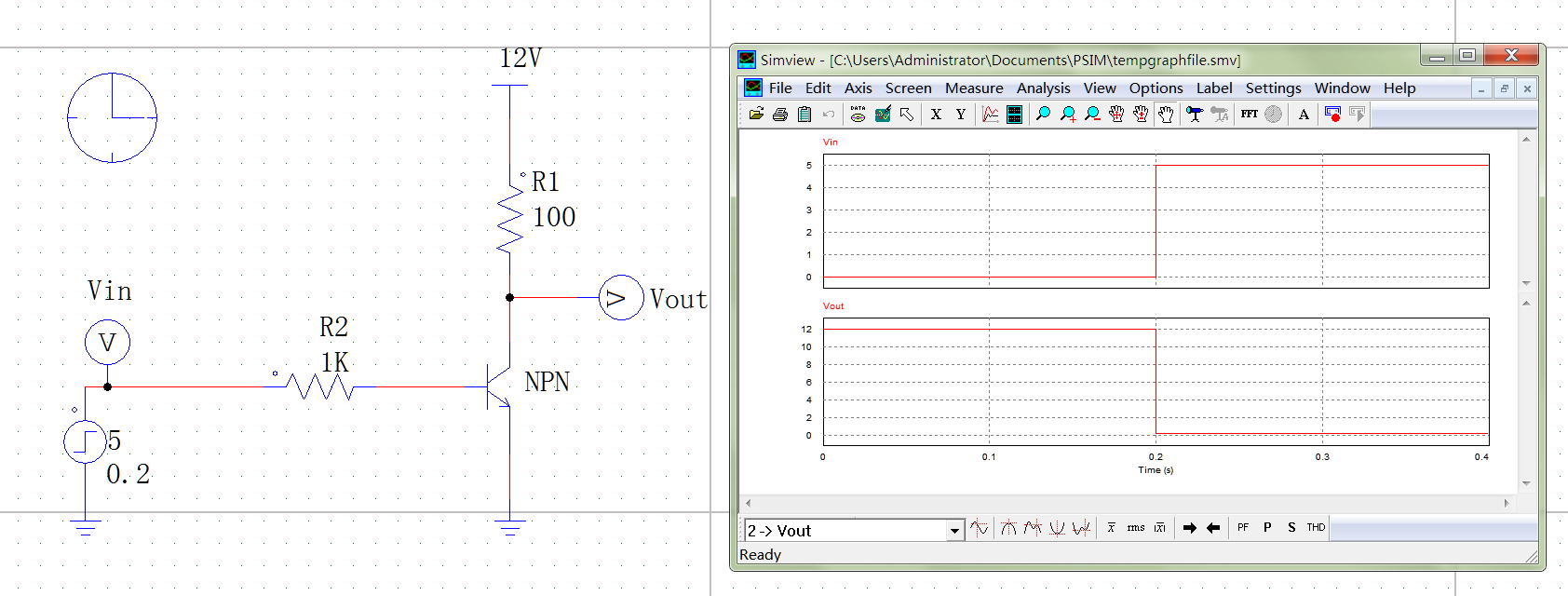

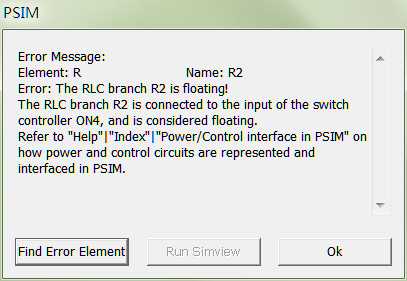

  这是一个很简单的三极管驱动电路，在基极添加了一个电压信号源，在仿真开始后0.2s时，电压源的电压由0V变为5V，然后观察三极管输出电压。结果点仿真按钮后，弹出来一个错误。

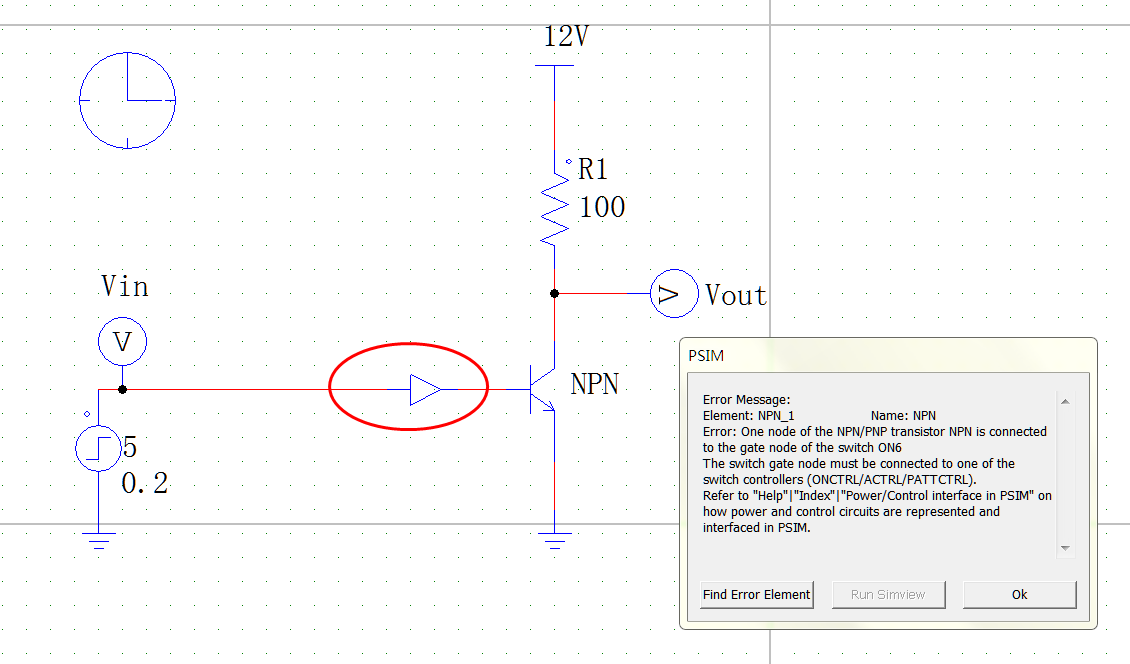

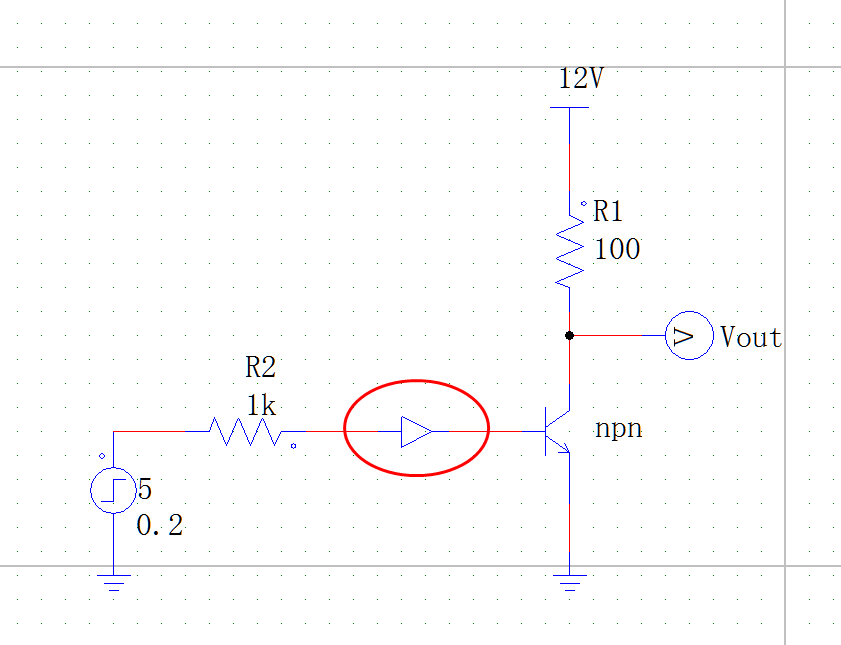

  根据这个错误提示看，在R2驱动npn开关管的时候，必须要使用一个switch controllers 开关控制器件，于是想着可能驱动三极管和驱动MOS管一样，需要添加一个驱动器。于是就在电路中添加了一个On-off switch controller。

  结果依然报错。

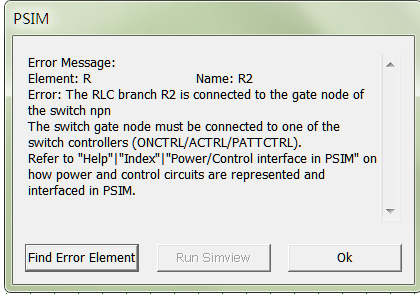

  结果错误又变成了R2是悬浮的。然后就是这个错误折腾了好久都没找到原因，网上也没找到相关资料。最后一气之下把电阻R2删掉了。此时仿真又可以正常运行了。

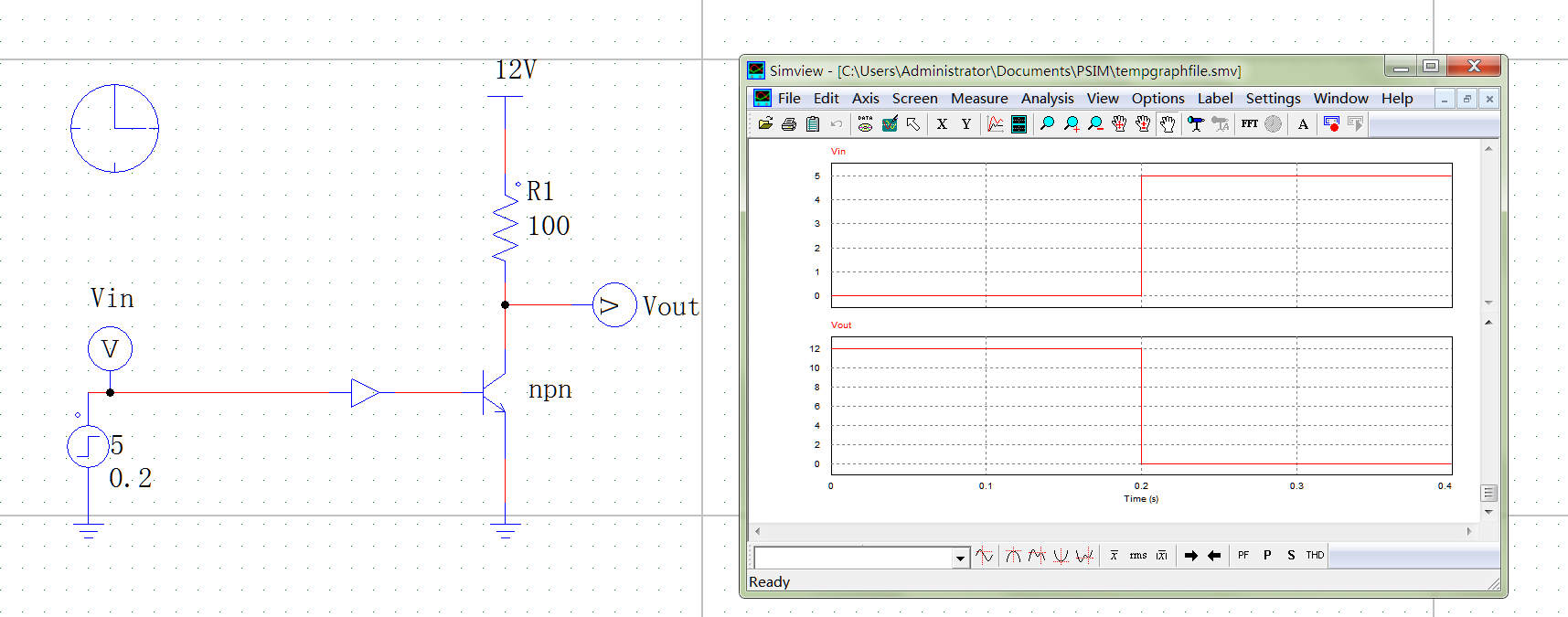

  这时就可以正常仿真了，仿真结果也符合预期。此时再将基极的开关控制器去掉。

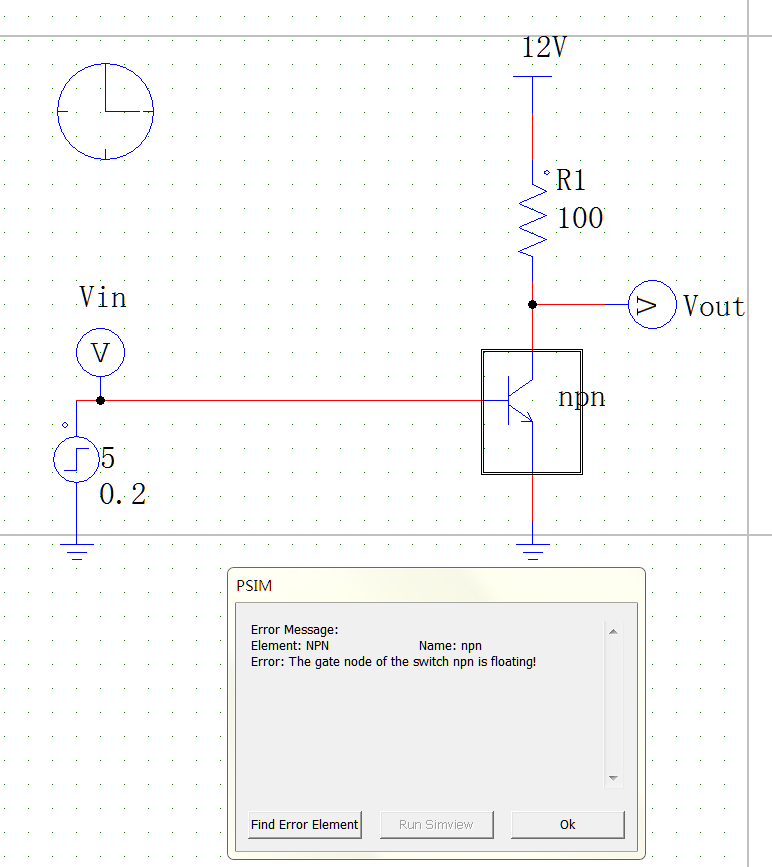

  这时错误又出现了，又变成了npn是悬浮的。然后这个错误又折腾了好久。最后突然发现这个是三极管模型的问题。

  这里使用的三极管模型是 npn transistor ，这个模型放在电路中之后，只能通过电压源中间加开关控制器来驱动。基极不能添加电阻，只要添加电阻就会报错。如果想要按照正常情况去使用三极管，这里就必须要使用三极管的另一个模型。

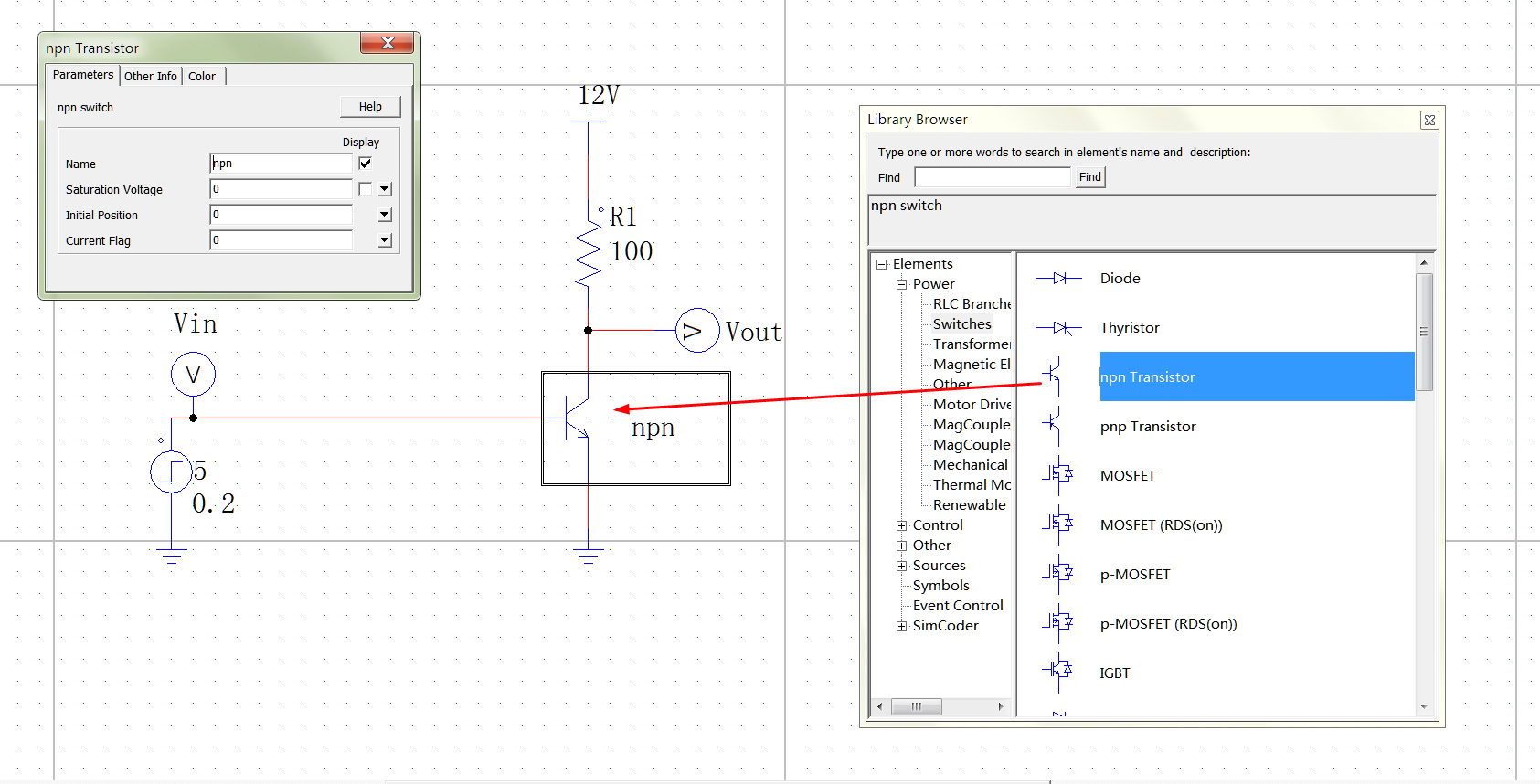

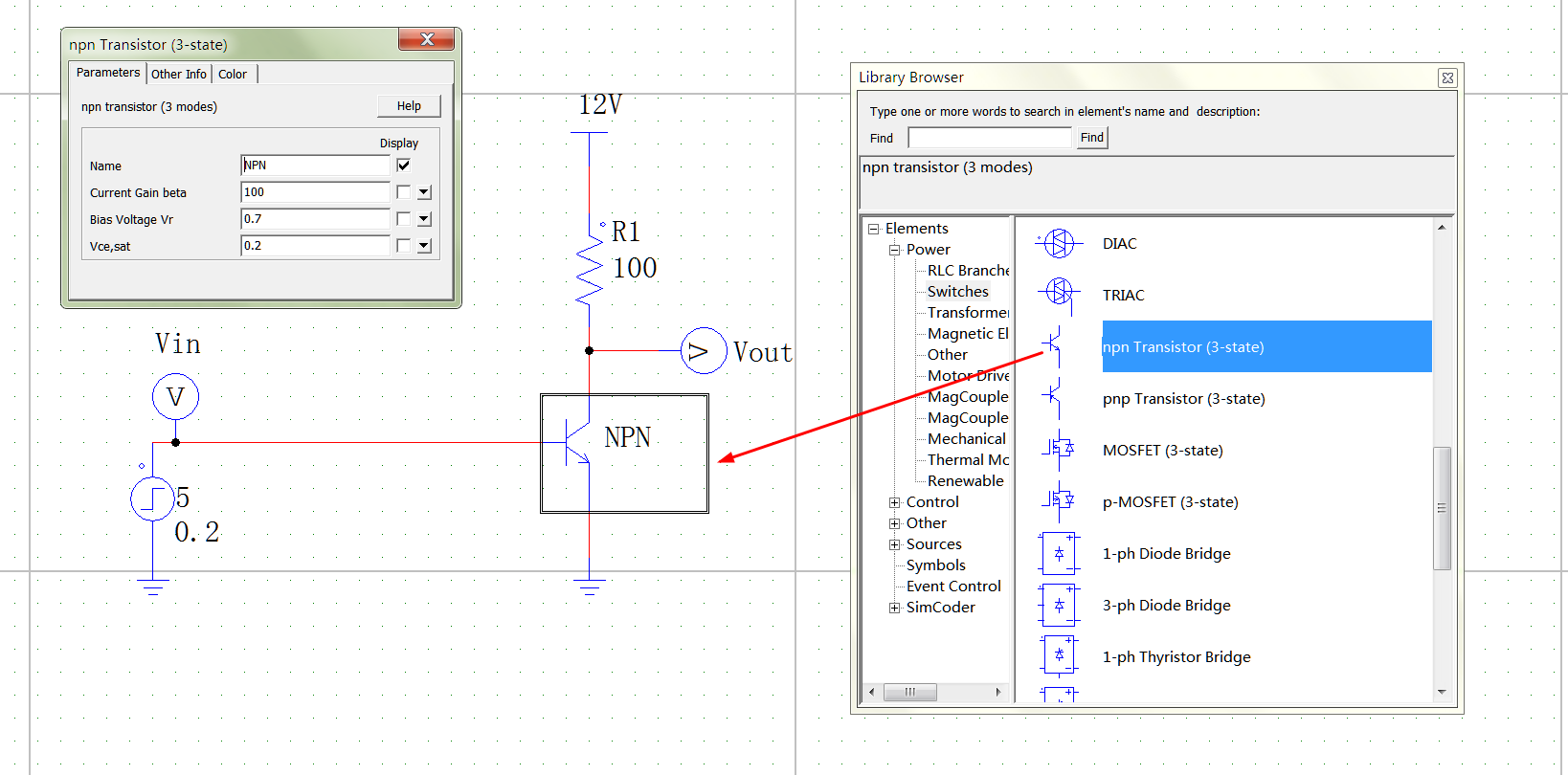

   将三极管模型更换为 npn Transistor (3-state) ，此时直接驱动三极管时就不会报错。

   在三极管基极添加上电阻之后也可以正常运行。

   但是此时如果在基极加上开关驱动器，电路又会报错。

  这两个三极管模型为什么老是报这种错误，不知道具体原因是什么，在PSIM帮助文档也没找到具体的原因。

  不过根据上面的几种电路测试可以得出 npn transistor 模型只能使用电压源驱动，驱动时必须要加 开关控制器，npn Transistor (3-state) 模型可以按照常规三极管的方式驱动，驱动时不能添加开关控制器。
