一、背景

在调研DolphinScheduler之前，我们公司其实有用了一些开源的调度系统，像hera（赫拉）、xxl-job，前者是在我们的大数据平台上作为任务调度的平台，当然我们做了一些二次开发的改造，使得它更贴合我们的业务场景，也利于使用，目前还在持续使用；后者定位为业务平台的调度平台，业务本身的一些定时任务统一接入到该平台，统一管理(旧业务还有不少使用Spring @Scheduler或者quartz实现)，然而它对大数据领域相关的调度支持比较弱，所以未做考虑。

关于hera调度系统，它是根据前阿里开源调度系统(zeus)进行的二次开发，zeus本身也已经不维护，作者对其进行了重写，从项目的start和fork上看目前国内应用得并不多，最近提交记录也比较少，最近得一次版本也是在去年（2020）10月份的，社区和活跃都相对一般。但是从可用性和易用性方面我个人还是比较推崇的，中小型公司在数据体系不多、任务量较少的情况下完全可以开箱即用。

当然，业内还有其他一些开源的调度系统，如Azkaban、Airflow等，在国内也有一定的应用，本人未亲身体验过，只在网上了解过相关理论知识，这里也不详细说明。

二、介绍下DolphinScheduler

Apache DolphinScheduler(前身是EasyScheduler) 于 17 年成立于易观数科， 19 年 3 月开源，8 月进入 Apache 孵化器，今年4月份，apache官方渠道宣布DolphinScheduler完成毕业成为顶级项目（国内成为apache顶级项目的不多，如阿里的分布式消息中间件RockMQ、Java 服务框架Dubbo、腾讯的分部署对象存储Ozone、分布式数据库中间件shardingsphere、分布式OLAP分析引擎kylin）。

Apache DolphinScheduler是一个分布式去中心化，易扩展的可视化DAG工作流任务调度系统。DolphinScheduler致力于解决数据处理流程中错综复杂的依赖关系，使调度系统在数据处理流程中开箱即用。通过平台降低数据的ETL的开发成本、提升效率。

什么是去中心化？
区块链就是一个很好的去中心化的案例，所谓去中心化，就是把隶属于中心的权力分散，将数据和服务打散，好比是由中央集权转为共产主义制度。这么做有什么好处呢？第一，避免数据垄断的出现，数据垄断往往事用户的隐私信息得不到保障；第二，降低中心异常或安全问题，提升容错能力

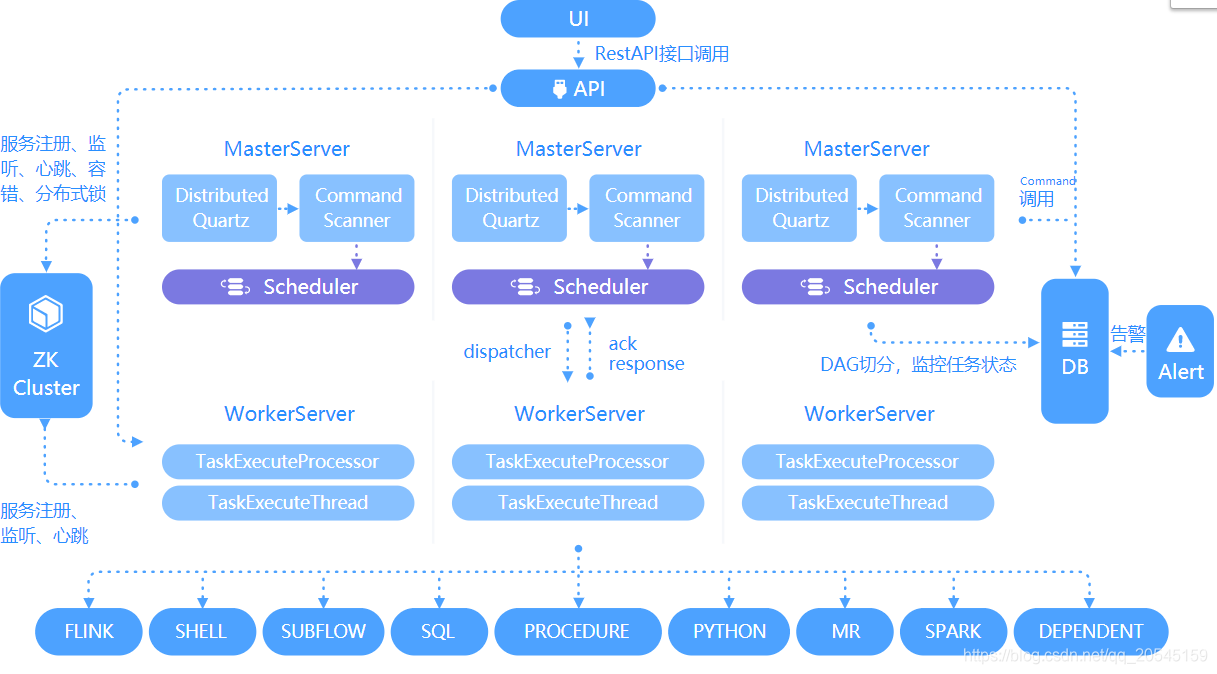

MasterServer采用分布式无中心设计理念，MasterServer主要负责 DAG 任务切分、任务提交监控，并同时监听其它MasterServer和WorkerServer的健康状态。 MasterServer服务启动时向Zookeeper注册临时节点，通过监听Zookeeper临时节点变化来进行容错处理。

WorkerServer也采用分布式无中心设计理念，WorkerServer主要负责任务的执行和提供日志服务。 WorkerServer服务启动时向Zookeeper注册临时节点，并维持心跳。

关于WorkerServer负载均衡的一些问题，DolphinScheduler提供了三种算法，加权随机（random默认）、平滑轮询（roundrobin）、线性负载（lowerweight），线性负载均衡是用过节点的CPU、内存的配置和负载情况来实现的，详细配置可参考官方文档

核心特性

其他的一些设计目标和能力：

• 以DAG图的方式将Task按照任务的依赖关系关联起来，可实时可视化监控任务的运行状态
• 支持丰富的任务类型：Shell、MR、Spark、Flink、SQL(mysql、postgresql、hive、sparksql、clickhouse),Python、HTTP、Sub_Process、Procedure等
• 支持工作流定时调度、依赖调度、手动调度、手动暂停/停止/恢复，同时支持失败重试/告警、从指定节点恢复失败、Kill任务等操作
• 支持工作流优先级、任务优先级及任务的故障转移及任务超时告警/失败
• 支持工作流全局参数及节点自定义参数设置
• 支持资源文件的在线上传/下载，管理等，支持在线文件创建、编辑
• 支持任务日志在线查看及滚动、在线下载日志等
• 实现集群HA，通过Zookeeper实现Master集群和Worker集群去中心化
• 支持对Master/Worker cpu load，memory，cpu在线查看

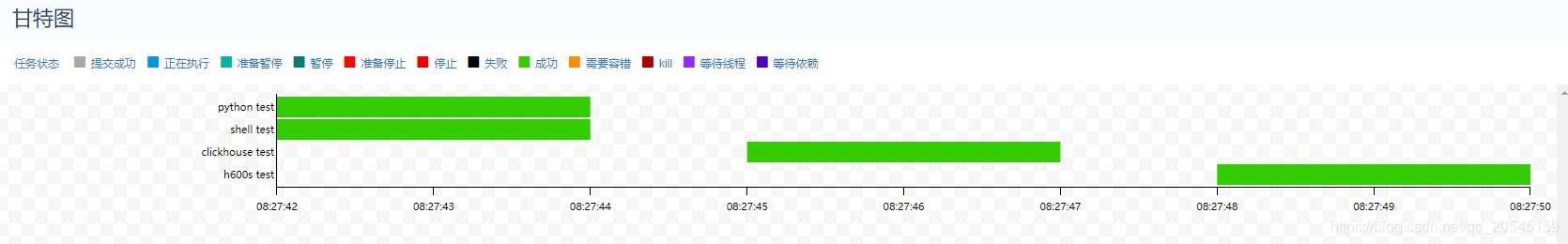

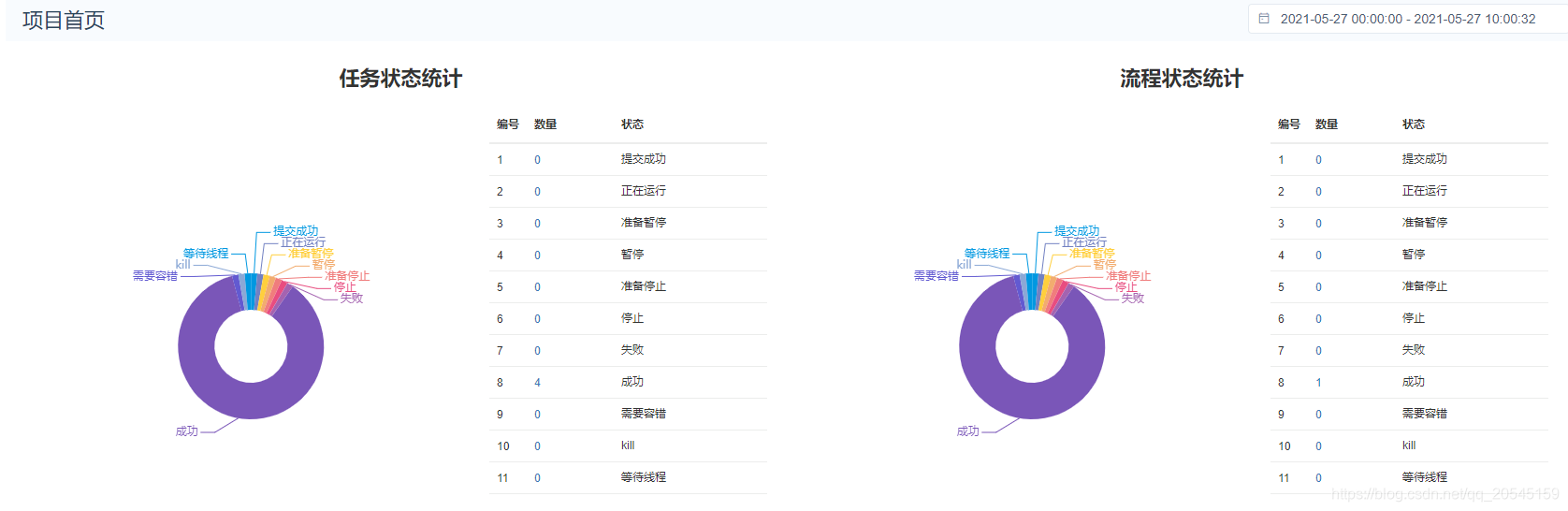

• 支持工作流运行历史树形/甘特图展示、支持任务状态统计、流程状态统计
• 支持补数
• 支持多租户
• 支持国际化
  还有更多等待伙伴们探索，参考地址

三、DolphinScheduler一些优势

1、丰富的业务类型

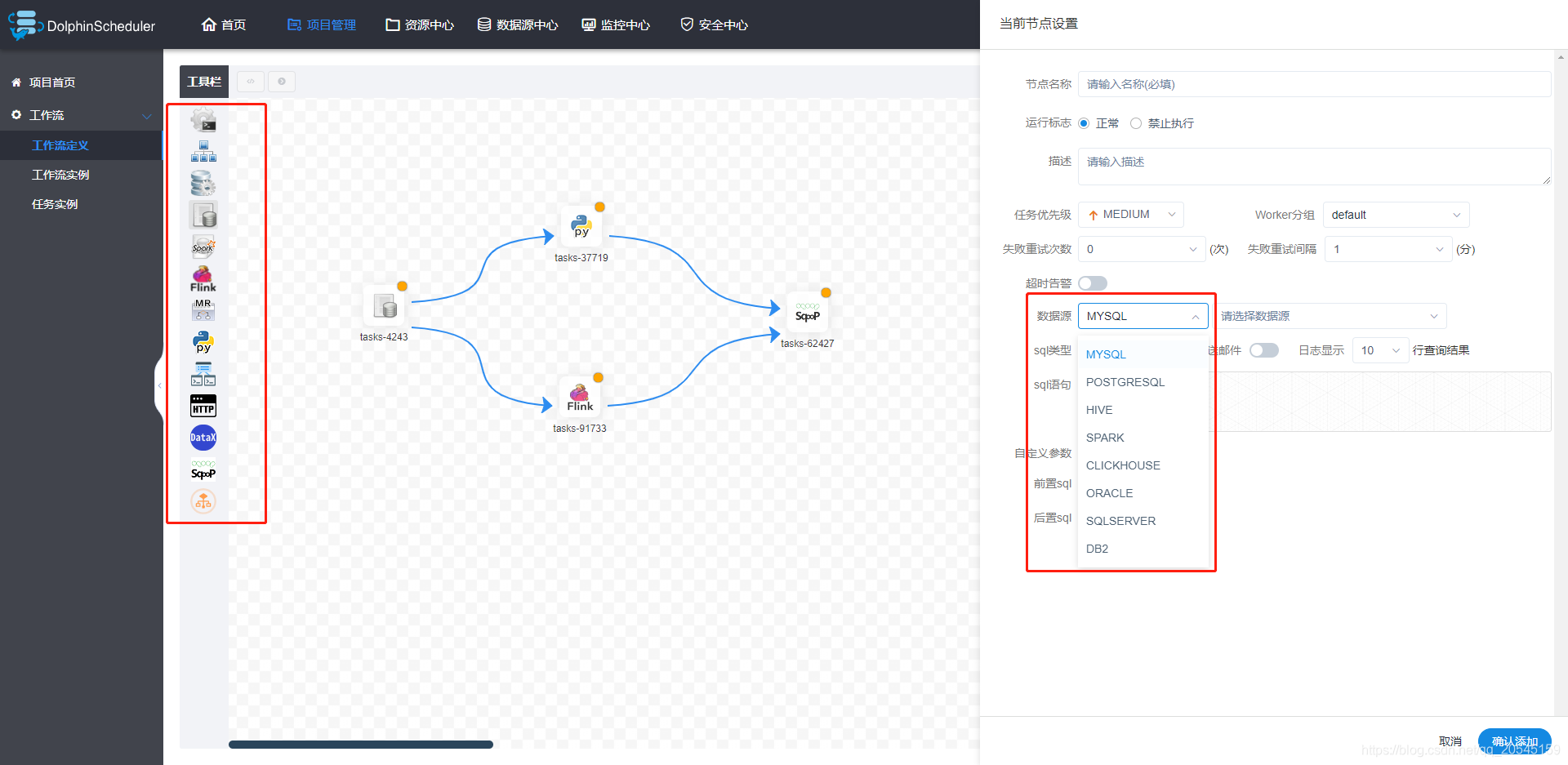

为更好的应对大数据的使用场景，在任务方面支撑更多的数据调度，如:Shell、MR、Spark、Flink、SQL(mysql、postgresql、hive、sparksql、clickhouse),Python、HTTP、Sub_Process、Procedure等

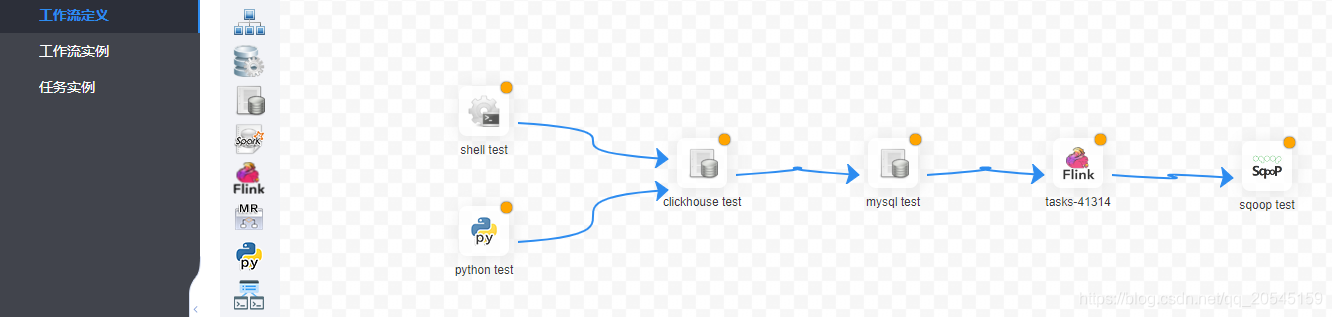

2、可视化的DAG图

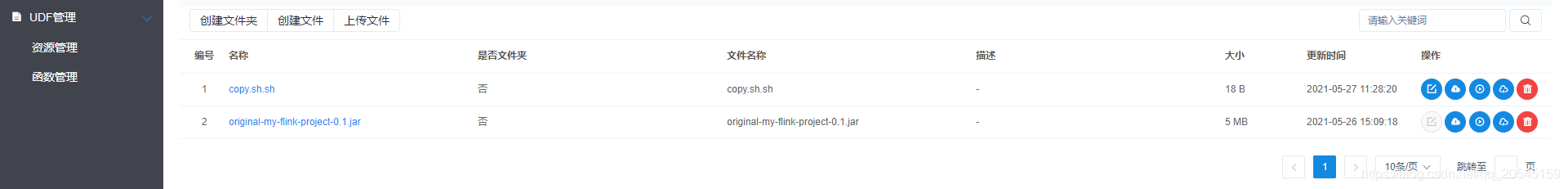

3、资源文件的上传管理

支持对各种资源文件的管理，包括创建基本的txt/log/sh/conf/py/java等文件、上传jar包等各种类型文件，可进行编辑、重命名、下载、删除等操作

4、活跃的社区和用户群

DolphinScheduler在会内也获得了大量的用户，据不完全统计，目前已经有 400 多家公司在生产上使用 DolphinScheduler 作为大数据任务调度，高度得到市场的认可。图片整理来源于dolphinscheduler开源社区，更详细的资料或者你们公司也在使用的话可以通过github查看和提交。

5、开发语言和框架

DolphinScheduler的技术栈也是一方面为什么关注它的原因，基本上符合后台开发的一些主流的框架，如果需要进行二次改造的话基本没有门槛，我们看下DolphinScheduler的技术栈：

• 后端: SpringBoot (2.X，目前是2.1.18)、Quartz(2.3.0)
• 前端: VUE
• 编译: Maven(3.3+) ,
• 元数据存储: Mysql5.5+
• 分布式无中心化设计: ZooKeeper(3.4.6+)
• 统一资源管理 : 共享存储[HDFS、S3A、MinIO]

6、对dokcer和K8S的支持

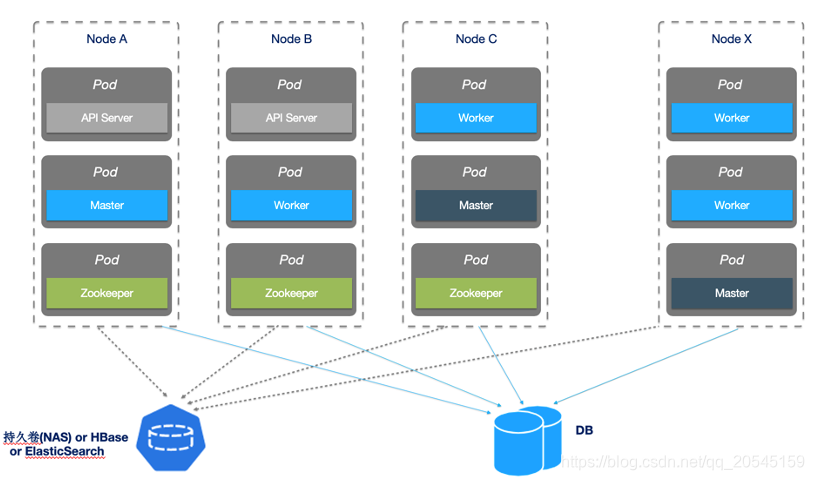

目前已经推出了多种安装方式，包括单机、集群的部署，对与原生的支持，支持Docker部署、Kubernetes 部署、SkyWalking Agent 部署等，做到弹性的伸缩、资源隔离。我们在第五章也会详细介绍如何基于docker-compose和mysql搭建dolphinscheduler

与其他开源调度系统对比

维度\平台	DolphinScheduler	Hera	Akazkaba	AirFlow
背景	前身是EasyScheduler，于 17 年成立于易观数科， 19 年 3 月开源，8 月进入 Apache 孵化器，今年4月成为顶级项目	根据前阿里开源调度系统(zeus)进行的二次开发	Azkaban是由Linkedin开源的一个批量工作流任务调度器。Azkaban定义了一种KV文件格式来建立任务之间的依赖关系，并提供一个易于使用的web用户界面维护和跟踪你的工作流。	airflow是Airbnb开源出托管于托管在Apache基金会的,通过python定义作业
可视化	任务状态、任务类型、重试次数、任务运行机器、可视化变量等关键信息一目了然	任务DAG图展示、支持实时运行的任务，失败任务，成功任务，任务耗时，机器的负载，内存，进程，cpu信息的可视化	部分任务相关信息	有直观的DAG依赖，有良好的UI对任务进行查看
作业配置	shell 、python、 MR、Spark、Flink、SQL、DataX、Sqoop等等	shell、python、SQL、Spark、Hive、MR、Sqoop	command、shell、hadoop、java	python脚本
过载处理	任务队列+多种任务分配策略+自我保护机制	任务队列+过载保护	任务过多服务器卡顿	任务过多服务器卡顿
监控审计	✔	✔	✔	✔
开发语言	Java	Java	Java	Python
作业告警	✔	✔	✔	✔
是否支持暂停和恢复	✔	✔	❌	❌
是否支持多租户	✔	✔	❌	❌
权限管控	✔	✔	✔	❌
易用性	好	较好	较好	较好
社区活跃	活跃	低	中	活跃
高可用	✔	✔	✔	✔
可扩展性	高	一般	高	一般
维护成本	低	低	中	中
缺陷		hera整体使用还是比较容易方便，但是从目前来看社区太小，支撑未来一些新型的数据调度可能比较局限	集群化中的部署相对繁琐，且可扩展性也不高，功能相对较为单一	性能相对较弱，并发支持得不是很好，对实时性要求较高的话可能无法支撑，通过Python定义作业，如果不了解Python的话门槛相对高一点

引用其倡导的一句标语“工具选得好，下班回家早；调度用的对，半夜安心睡”。

四、实用过程中遇见的一些问题

1、业务场景适配的一些问题

1、Sqoop使用的一些问题，Sqoop是DolphinScheduler在1.3的版本为了提升全流程ETL 工作流的能力上增加的，不过export貌似只能支持全表或者分区表的导出，比较不方便，如果能够直接支持SQL的话就相当方便。
2、Clickhouse To Mysql无法支持,这是我司的一些业务场景,如果像基于Clickhouse计算完的数据想直接写入到一些业务Mysql上的话目前来看还无法支持,官方如果未来不支持的话只能自己手动改造了。

2、在线业务使用的一些准备

1、性能的压力测试，网传在线业务已经能够支撑到10W级别的并发，但是这个跟集群规模配置和业务的复杂程度都是相关的，自己的业务需要经过一定的验证。
2、业务场景的适配，技术、平台的选型更多的是适配业务场景，再牛逼的技术如果没有适合的业务场景可能也一无是处，我们还需要拿更多的案例来验证其适用性。
3、平台使用的易用性，个人来看DolphinScheduler从操作成本上来看相比Hera可能会复杂些，交互场景会多一些步骤，会产生一些学习转换的成本。
4、告警配置的一些改造，邮件告警可能不适合我司，想接入如企业微信需要做一些调整改造，希望未来能够就自动支持。

五、基于docker-compose和MySQL搭建DolphinScheduler

根据官网推荐的方式按照docker-compose配置还是非常方便，未安装docker-compose的请自行安装。下面的安装步骤增加了一步：使用MySQL 替代 PostgreSQL 作为 DolphinScheduler的数据库，并且使数据源中心支持MySQL数据源，因为官方提供的版本因为MySQL许可证的原因并未把MySQL的驱动包放进去，所以需要使用MySQL的话需要自己打包。

1、下载源码包并拉取相应的镜像

到apache官网下载已release的源码，目前稳定的版本是1.3.6

$ tar -zxvf apache-dolphinscheduler-1.3.6-src.tar.gz
$ cd apache-dolphinscheduler-1.3.6-src/docker/docker-swarm
$ docker pull apache/dolphinscheduler:1.3.6
$ docker tag apache/dolphinscheduler:1.3.6 apache/dolphinscheduler:latest

2、下载 MySQL 驱动包

mysql-connector-java-5.1.49.jar (要求 >=5.1.47)创建一个新的 Dockerfile，用于添加 MySQL 的驱动包:

FROM apache/dolphinscheduler:1.3.6
COPY mysql-connector-java-5.1.49.jar /opt/dolphinscheduler/lib

构建一个包含 MySQL 驱动包的新镜像:

docker build -t apache/dolphinscheduler:mysql-driver .

也可以直接拉本人已经制作好的，在个人Docker Hub仓库

3、修改项目的配置文件

修改 docker-compose.yml 文件中的所有 image 字段为 apache/dolphinscheduler:mysql-driver

如果你想在 Docker Swarm 上部署 dolphinscheduler，你需要修改 docker-stack.yml

注释 docker-compose.yml 文件中的 dolphinscheduler-postgresql 块

在 docker-compose.yml 文件中添加 dolphinscheduler-mysql 服务（可选，你可以直接使用一个外部的 MySQL 数据库），详细配置如下：

version: "3.1"

services:

  dolphinscheduler-mysql:
    image: bitnami/mysql:latest
    environment:
      TZ: Asia/Shanghai
      MYSQL_USERNAME: root
      MYSQL_ROOT_PASSWORD: root
      MYSQL_DATABASE: dolphinscheduler
    volumes:
    - dolphinscheduler-mysql:/bitnami/mysql
    restart: unless-stopped
    networks:
    - dolphinscheduler

  dolphinscheduler-zookeeper:
    image: bitnami/zookeeper:latest
    environment:
      TZ: Asia/Shanghai
      ALLOW_ANONYMOUS_LOGIN: "yes"
      ZOO_4LW_COMMANDS_WHITELIST: srvr,ruok,wchs,cons
    volumes:
    - dolphinscheduler-zookeeper:/bitnami/zookeeper
    restart: unless-stopped
    networks:
    - dolphinscheduler

  dolphinscheduler-api:
    image: apache/dolphinscheduler:mysql-driver
    command: api-server
    ports:
    - 12345:12345
    environment:
      TZ: Asia/Shanghai
    env_file: config.env.sh
    healthcheck:
      test: ["CMD", "/root/checkpoint.sh", "ApiApplicationServer"]
      interval: 30s
      timeout: 5s
      retries: 3
    depends_on:
    - dolphinscheduler-mysql
    - dolphinscheduler-zookeeper
    volumes:
    - dolphinscheduler-logs:/opt/dolphinscheduler/logs
    - dolphinscheduler-shared-local:/opt/soft
    - dolphinscheduler-resource-local:/dolphinscheduler
    restart: unless-stopped
    networks:
    - dolphinscheduler

  dolphinscheduler-alert:
    image: apache/dolphinscheduler:mysql-driver
    command: alert-server
    environment:
      TZ: Asia/Shanghai
    env_file: config.env.sh
    healthcheck:
      test: ["CMD", "/root/checkpoint.sh", "AlertServer"]
      interval: 30s
      timeout: 5s
      retries: 3
    depends_on:
    - dolphinscheduler-mysql
    volumes:
    - dolphinscheduler-logs:/opt/dolphinscheduler/logs
    restart: unless-stopped
    networks:
    - dolphinscheduler

  dolphinscheduler-master:
    image: apache/dolphinscheduler:mysql-driver
    command: master-server
    environment:
      TZ: Asia/Shanghai
    env_file: config.env.sh
    healthcheck:
      test: ["CMD", "/root/checkpoint.sh", "MasterServer"]
      interval: 30s
      timeout: 5s
      retries: 3
    depends_on:
    - dolphinscheduler-mysql
    - dolphinscheduler-zookeeper
    volumes:
    - dolphinscheduler-logs:/opt/dolphinscheduler/logs
    - dolphinscheduler-shared-local:/opt/soft
    restart: unless-stopped
    networks:
    - dolphinscheduler

  dolphinscheduler-worker:
    image: apache/dolphinscheduler:mysql-driver
    command: worker-server
    environment:
      TZ: Asia/Shanghai
    env_file: config.env.sh
    healthcheck:
      test: ["CMD", "/root/checkpoint.sh", "WorkerServer"]
      interval: 30s
      timeout: 5s
      retries: 3
    depends_on:
    - dolphinscheduler-mysql
    - dolphinscheduler-zookeeper
    volumes:
    - dolphinscheduler-worker-data:/tmp/dolphinscheduler
    - dolphinscheduler-logs:/opt/dolphinscheduler/logs
    - dolphinscheduler-shared-local:/opt/soft
    - dolphinscheduler-resource-local:/dolphinscheduler
    restart: unless-stopped
    networks:
    - dolphinscheduler

networks:
  dolphinscheduler:
    driver: bridge

volumes:
  dolphinscheduler-mysql:
  dolphinscheduler-zookeeper:
  dolphinscheduler-worker-data:
  dolphinscheduler-logs:
  dolphinscheduler-shared-local:
  dolphinscheduler-resource-local:

修改 config.env.sh 文件中的 DATABASE 环境变量指向MySQL

DATABASE_TYPE=mysql
DATABASE_DRIVER=com.mysql.jdbc.Driver
DATABASE_HOST=dolphinscheduler-mysql
DATABASE_PORT=3306
DATABASE_USERNAME=root
DATABASE_PASSWORD=root
DATABASE_DATABASE=dolphinscheduler
DATABASE_PARAMS=useUnicode=true&characterEncoding=UTF-8

如果你已经添加了 dolphinscheduler-mysql 服务，设置 DATABASE_HOST 为 dolphinscheduler-mysql 即可

4、启动服务

到这里，你就可以启动整个dolphinscheduler服务了，执行：

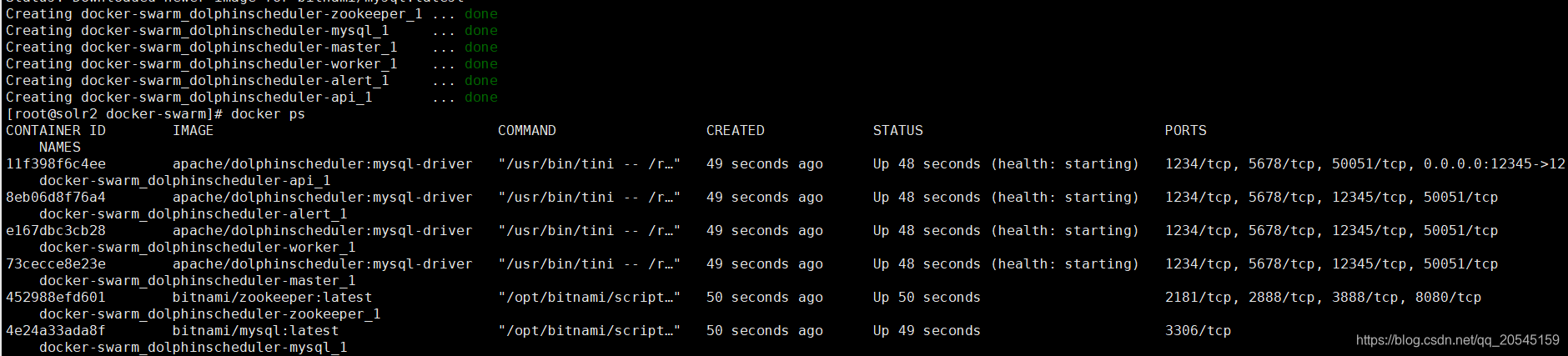

docker-compose up -d

5、登录系统

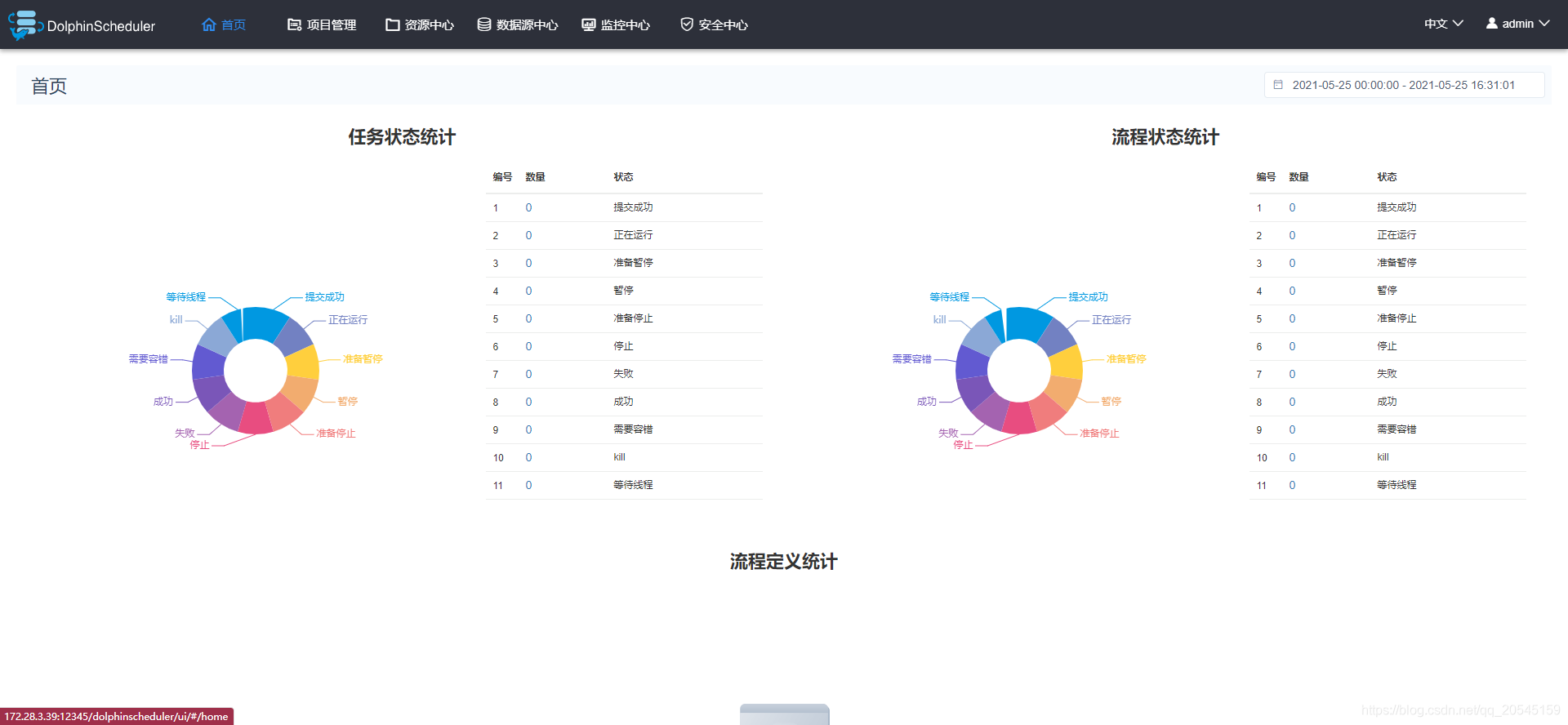

访问前端页面： 本地地址为 http://127.0.0.1:12345/dolphinscheduler，默认的用户是admin，默认的密码是dolphinscheduler123

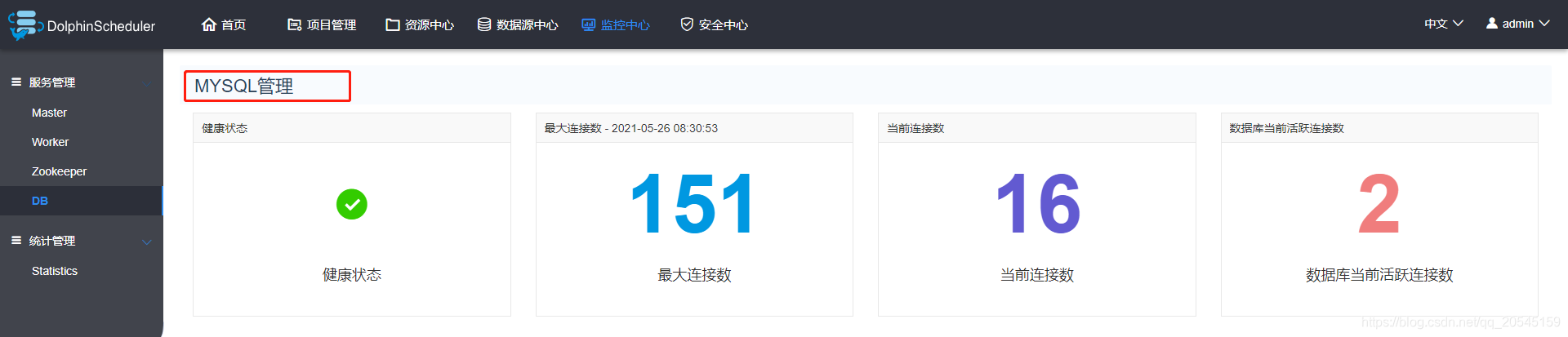

我们可以在监控中心看到，这边的DB已经被替换为了MySQL了

六、常见问题

此部分参考dolphinscheduler官方文档，更多的常见问题可以再上面找到解决方案。

如何通过 docker-compose 管理 DolphinScheduler？

启动、重启、停止或列出所有容器:

docker-compose start
docker-compose restart
docker-compose stop
docker-compose ps

停止所有容器并移除所有容器、网络:

docker-compose down

停止所有容器并移除所有容器、网络和存储卷:

docker-compose down -v

如何通过 docker-compose 扩缩容 master 和 worker？

扩缩容 master 至 2 个实例:

docker-compose up -d --scale dolphinscheduler-master=2 dolphinscheduler-master

扩缩容 worker 至 3 个实例:

docker-compose up -d --scale dolphinscheduler-worker=3 dolphinscheduler-worker

参考资料清单：
https://github.com/apache/incubator-dolphinscheduler
https://dolphinscheduler.apache.org/zh-cn/
https://blog.csdn.net/weixin_36836847/article/details/96379318
https://lidong.blog.csdn.net/article/details/108513690
https://zhangboyi.blog.csdn.net/article/details/114017156

欢迎指导，持续更新…
