如何用数字示波器测量晶振的频率

【测量方法整理来自百度】

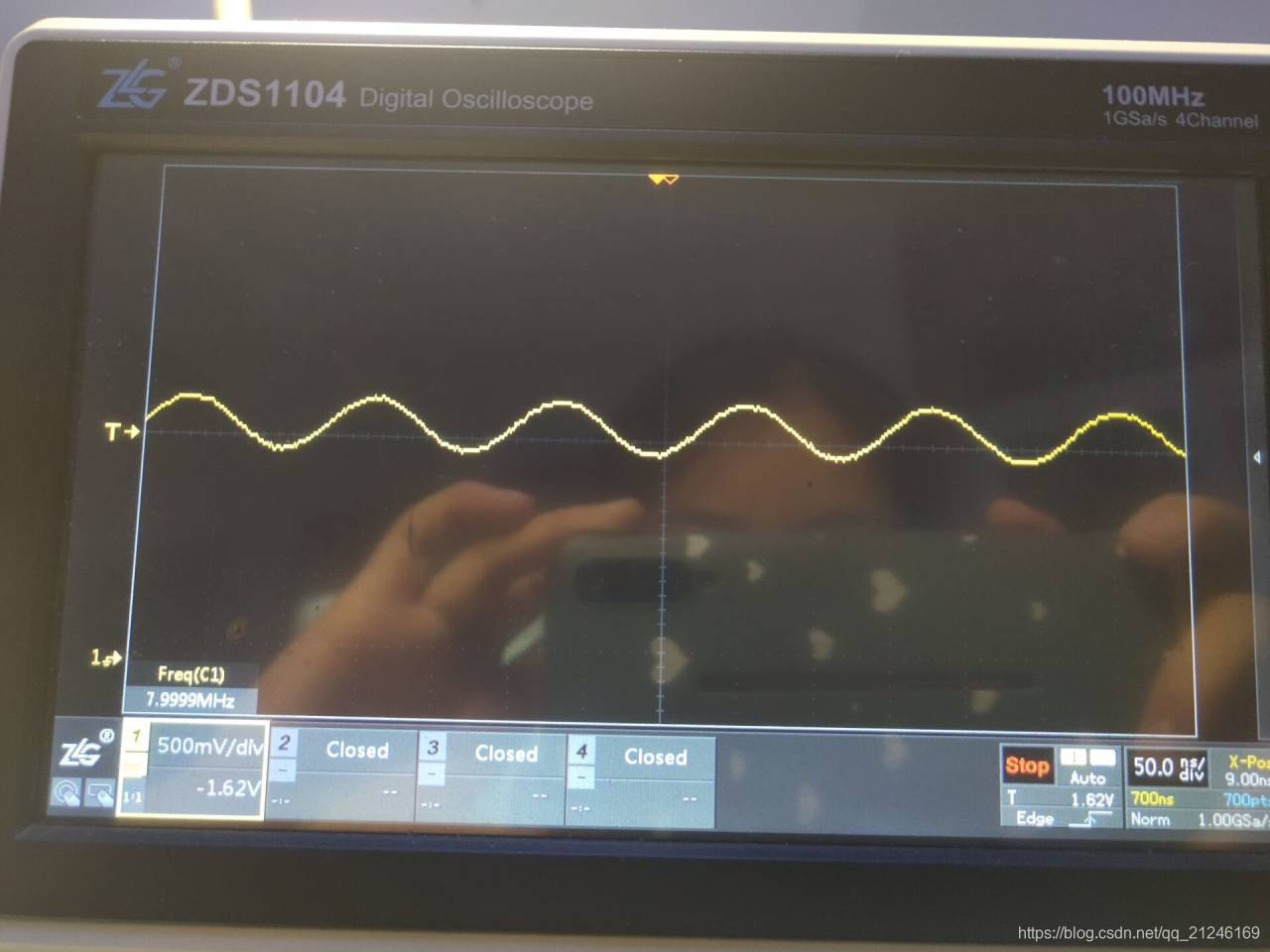

①将示波器通道设置为交流耦合，探针10X档位；
②确保晶振主板上电运行后，拔掉探头的套子，露出探针。将探头夹子接到主板地线即供电负极端，探针针尖接触到晶振的其中一个引脚；
③2个脚频率是一样的，只是幅度不一样。

a. 晶振对电容负载较敏感，当使用×1挡时，探头电容相百对较大，相当于一个很重的负载并联在晶振电路中，很容易使其停止振荡，使用10X档的探头更佳;

b. 晶振的输出边沿一般比较陡，上升内时间较短，因为晶振的输出中包含了较多的高频分量，因此应该将其当作高频信号来看待。探头×1挡的带宽有限制，而探头×10挡是全带宽开启的，因此必须选用×10挡进行测量。
