西门子1200与200SMART寻址的区别

简介

西门子S7-1200和200SMART同属于西门子品牌，其底层设计在一定程度上存在相似之处，但由于1200定位中小型系列，其功能更接近400系列，而200SMART是从200基础演变而来，所以在程序块的结构以及寻址方式都有很大的不同之处，本文就来一起聊聊它们的寻址方式有何异同。

正文

200SMART可以按位，字节，字和双字方式寻址，支持四种寻址的存储区有I（输入）,Q（输出）,M（位）,S（顺控）,V（数据存储区）,L（局部）,SM（特殊）,除此之外还开发了AI（模拟输入）,AQ（模拟输出），T（定时器）,C（计数器）,HC（高速计数器）,AC（累加器），等。
而1200只开发了I区，Q区，M区，和DB数据块，I区既是数字量输入存储区，（如I0.0等，通常是以位寻址），也是模拟量输入存储区（如IW64），还是高速计数存储区(如ID1000)，只是寻址方式不同，Q区既是数组输出存储区（如Q0.0），也是模拟量输出存储区（如QW64），M区用法与200SMART类似，可以位（M10.0），字节（MB12），字（MW20），双字（MD24）形式寻址，但通常数据存储不放在M区，这时候就需要用到DB数据块，DB数据块的功能类似于200SMART中的V区，可以用来存储用户数据，可实现断电保持，也可用来存储临时中转的变量，还可以作为FB函数块的背景数据块，是1200中非常重要的存储区，学习1200编程，必须要熟练掌握DB数据块的寻址。

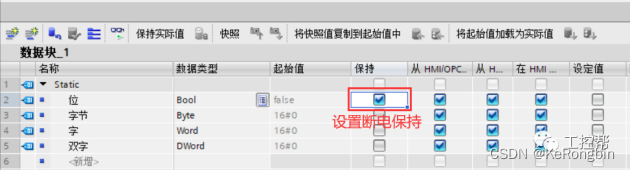

通常我们可以手动增加一个全局数据块DB，用来存储程序中的重要数据，如下图所示：

全局数据块中只有一种变量类型Static（静态变量），可以在数据块中静态存储的变量，要使用变量首先要变量名称，再选择数据类型，DB数据块就会自动按照需要分配地址，所以DB数据块中优先选择符号方式寻址。

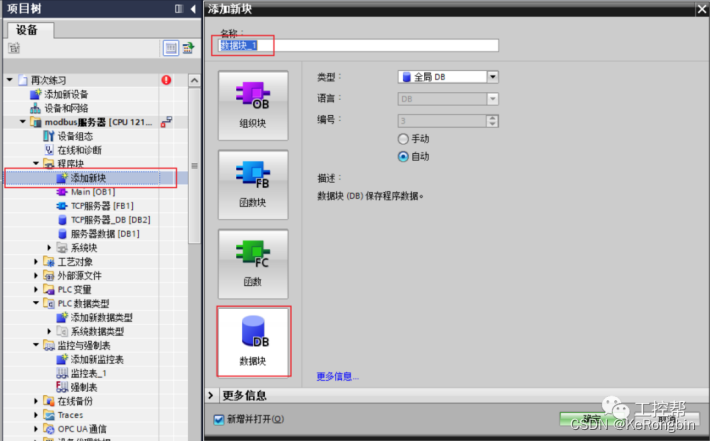

作为背景数据块时会自动生成，例如调用FB块，调用需要背景DB的指令等都会提示需要创建DB数据块。如下图所示：

可以选择三种方式创建DB：
单个实例：会生成一个独立的背景数据块，可以在系统>程序资源中查看。
多重实例：该指令的背景数据块会建立在FB块的背景数据块的Static静态变量中形成双重的背景数据块，这样方便管理，建议选用多重实例。
参数实例：该指令的背景数据块会建立在FB的背景数据块的InOut变量中，在调用FB块时再通过外部定义指令的背景数据块。

InPut：形参，从外部传递数据到内部。
Output：形参，将内部结果传递带外部。
Inout：形参，从外部传递数据到内部，处理后再返回给外部。
Static：静态变量
Temp：临时变量

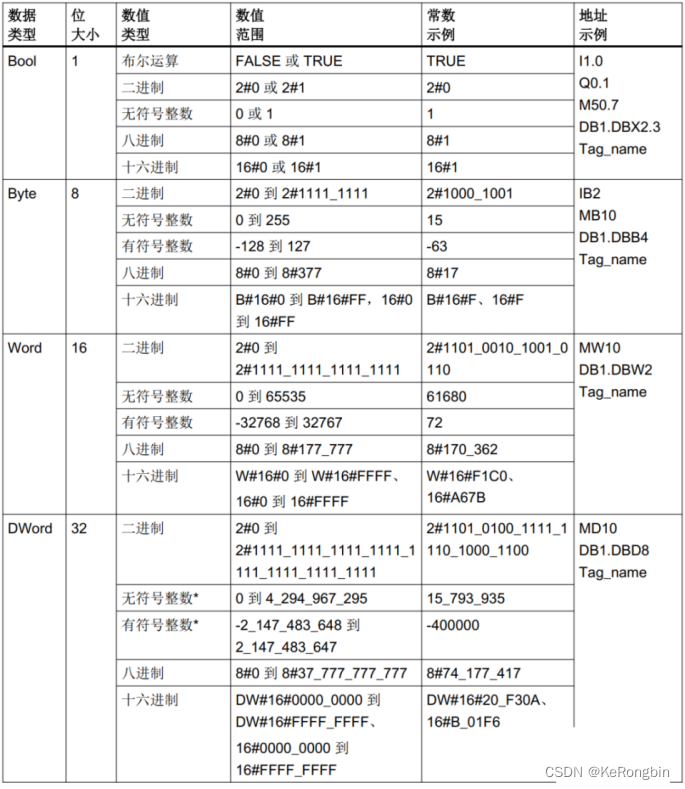

Constant：常量数据类型有很多种，下表列出各种数据类型的范围以及寻址表达方式。

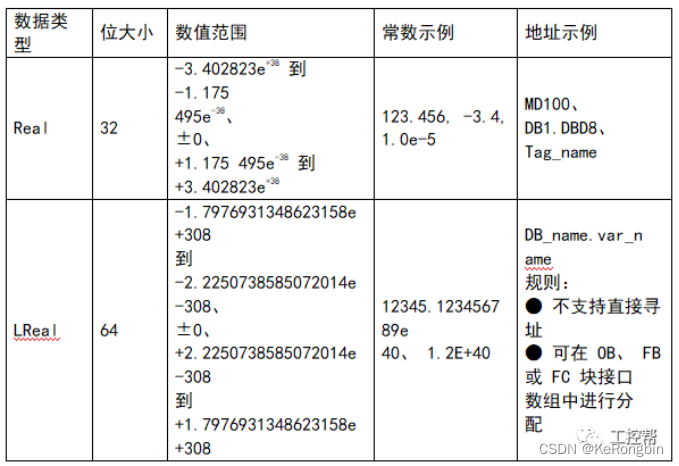

除位，字节，字，和双字以外，还有很多数据类型，例如：整数数据类型、浮点型实数数据类型有：

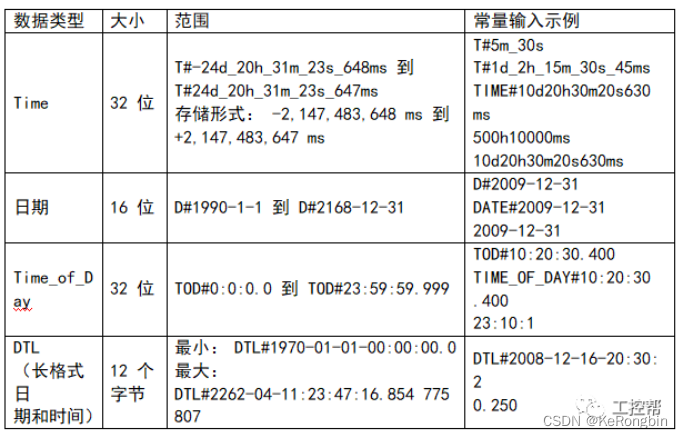

时间和日期数据类型

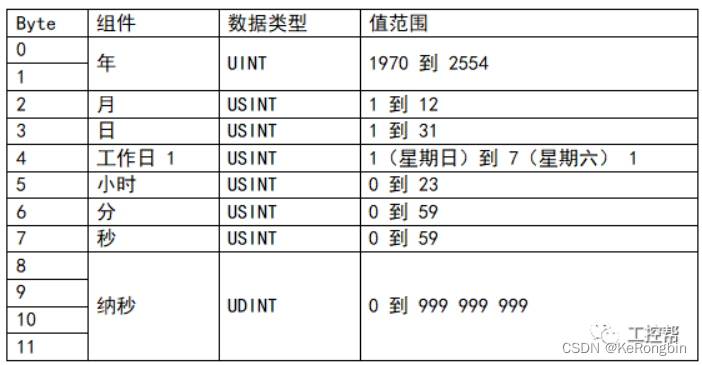

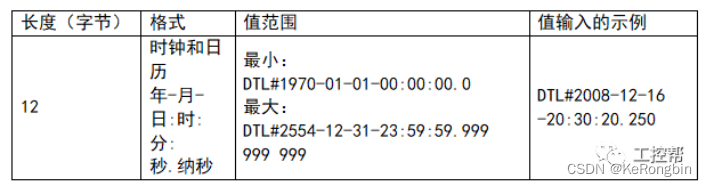

DTL（日期和时间长型）

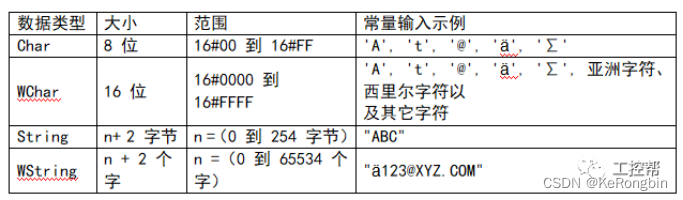

字符和字符串数据类型

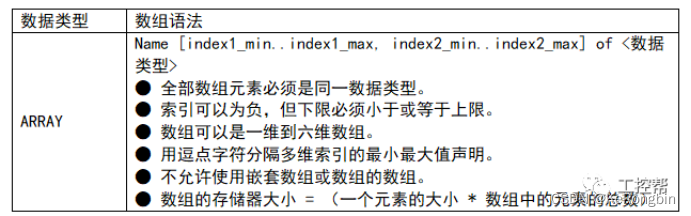

数组数据类型

PLC 数据类型PLC 数据类型可用来定义可以在程序中多次使用的数据结构。可以通过打开项目树的“PLC数据类型”分支并双击“添加新数据类型”项来创建 PLC 数据类型。在新创建的 PLC 数据类型项上，两次单击可重命名默认名称，双击则会打开 PLC 数据类型编辑器。可使用在数据块编辑器中的相同编辑方法创建自定义 PLC 数据类型结构。为任何必要的数据类型添加新的行，以创建所需数据结构。如果创建新的 PLC 数据类型，则该新 PLC 类型名称将出现在 DB编辑器和代码块接口编辑器的数据类型选择器下拉列表中。您可以按照以下方式使用 PLC 数据类型：● 作为代码块接口或数据块中的数据类型● 作为创建使用同一数据结构的多个全局数据块的模板● 作为 CPU I 和 Q 存储区中 PLC 变量声明的数据类型 Variant 指针数据类型

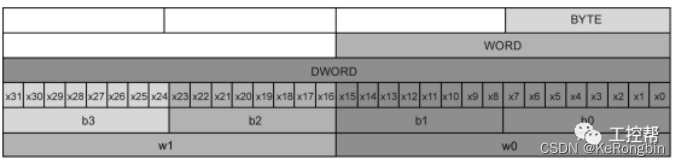

访问一个变量数据类型的“片段”可以根据大小按位、 字节、 或字级别访问 PLC 变量和数据块变量。 访问此类数据片段的语法如下所示：● “<PLC 变量名称>”.xn（按位访问）● “<PLC 变量名称>”.bn（按字节访问）● “<PLC 变量名称>”.wn（按字访问）● “<数据块名称>”.<变量名称>.xn（按访问）● “<数据块名称>”.<变量名称>.bn（按字节访问）● “<数据块名称>”.<变量名称>.wn（按字访问）双字大小的变量可按位 0 - 31、 字节 0 - 3 或字 0 - 1 访问。一个字大小的的变量可按位 0 - 15、字节 0 - 1 或字 0 访问。 字节大小的变量则可按位 0 - 7 或字节 0 访问。当预期操作数为位、字节或字时，则可使用位、字节和字片段访问方式。
