以下教案为西门子PLC之间的S7通讯（叶强制作）：
分两部分：
1.1200主动读写SMART200
2.SMART200主动读写1200

Smart200主动去访问、读写1200PLC：
SMART200的IP：192.168.0.10
1200的IP地址：192.168.0.1

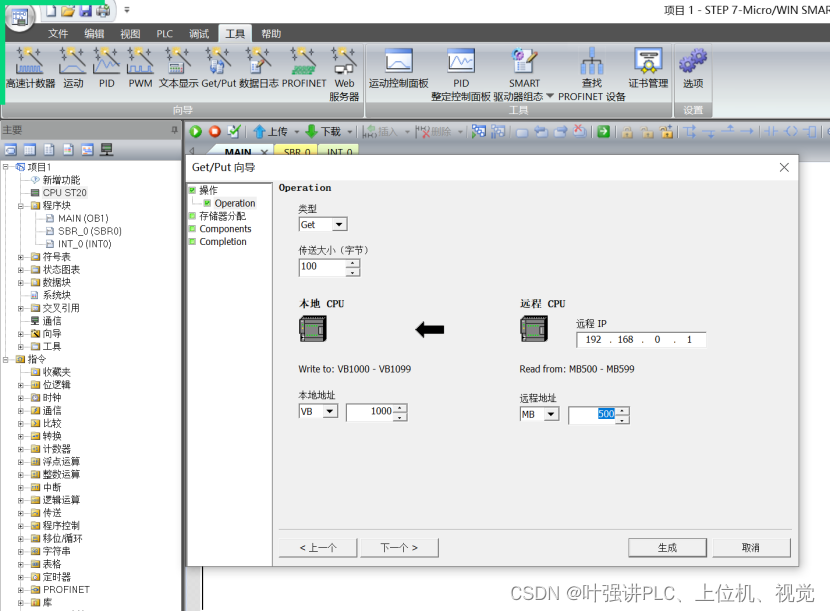

先在smart那边组态，下图意思是将1200的MB500-MB600，读取到smart200的VB1000-VB1100
在这里插入图片描述

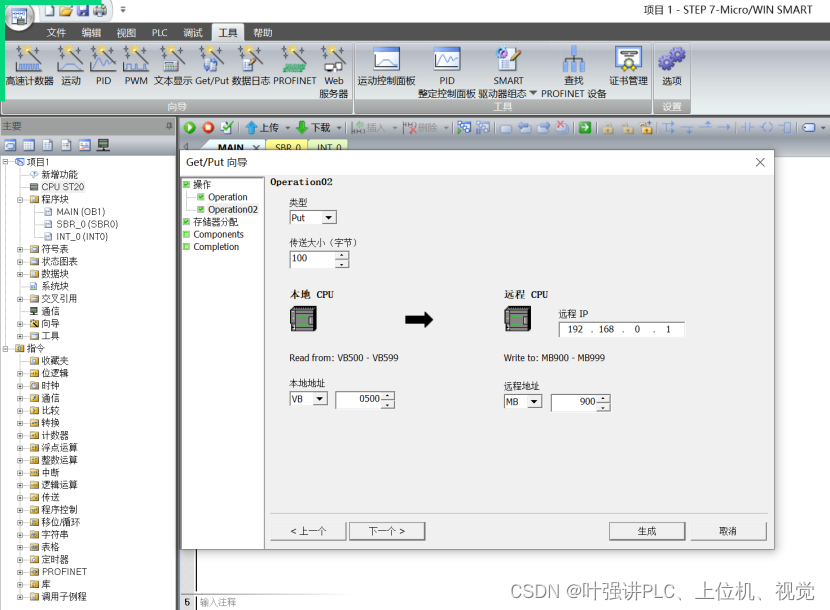

下图的意思为将smart200 VB500开始的100个字节，写入到1200的MB900开始的100个字节
在这里插入图片描述

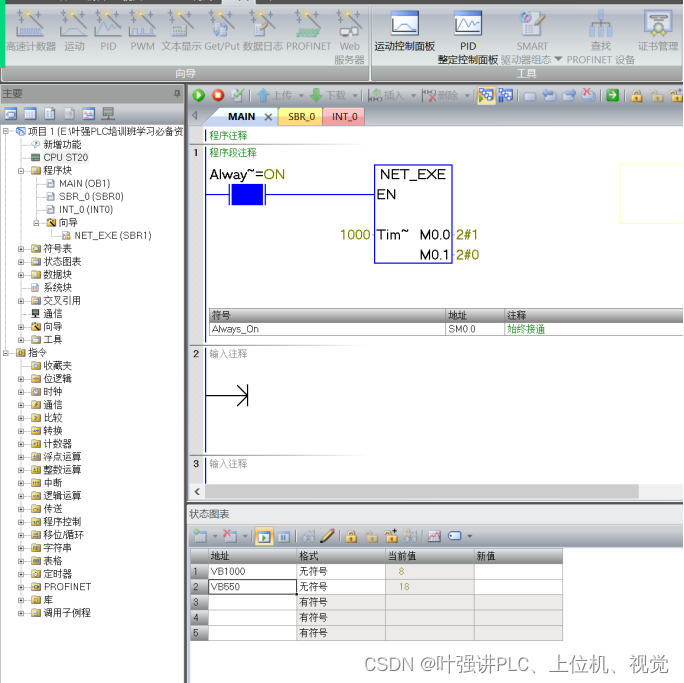

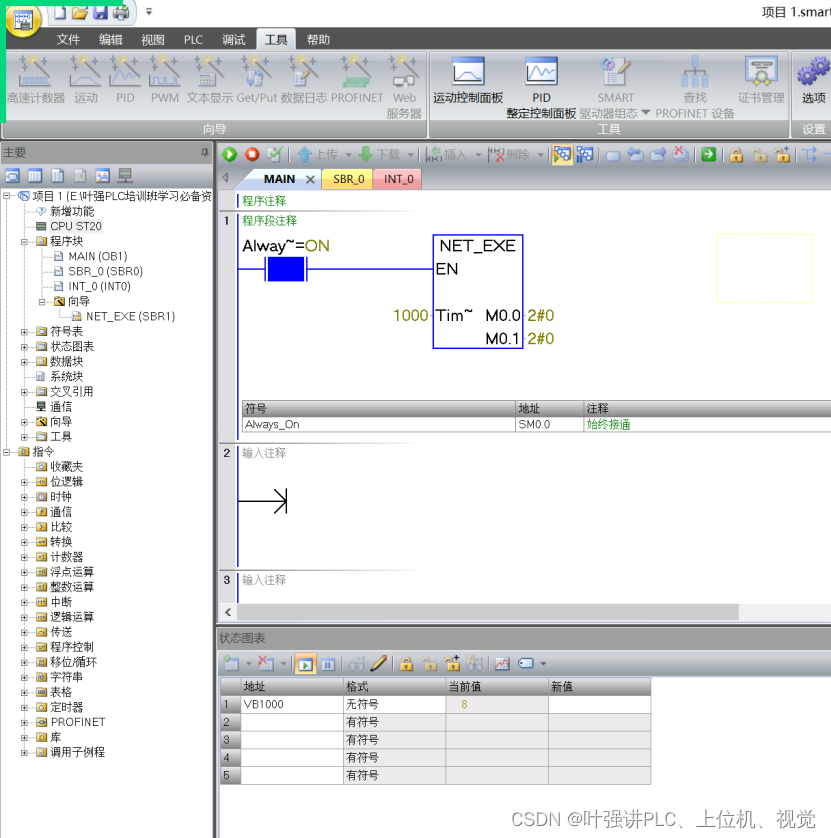

程序里调用S7通讯指令NET_EXE
在这里插入图片描述

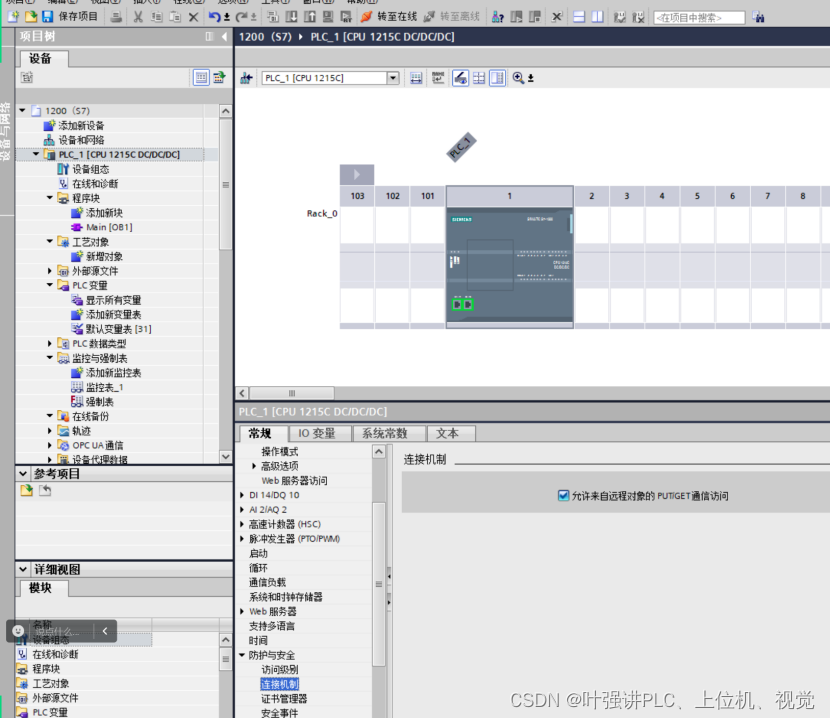

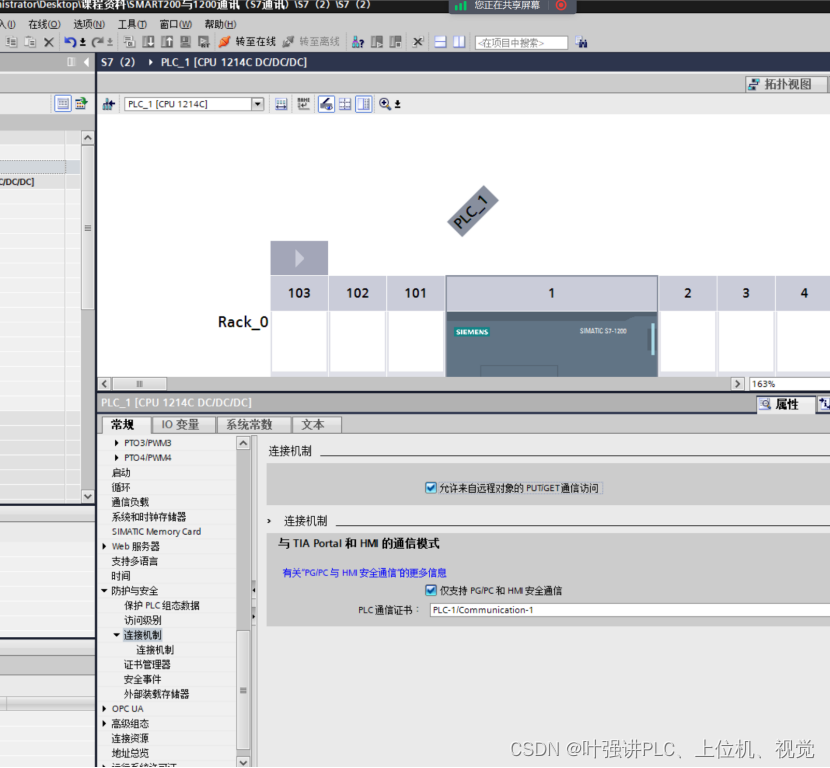

1200 的连接机制里勾选允许put/get通讯访问
在这里插入图片描述

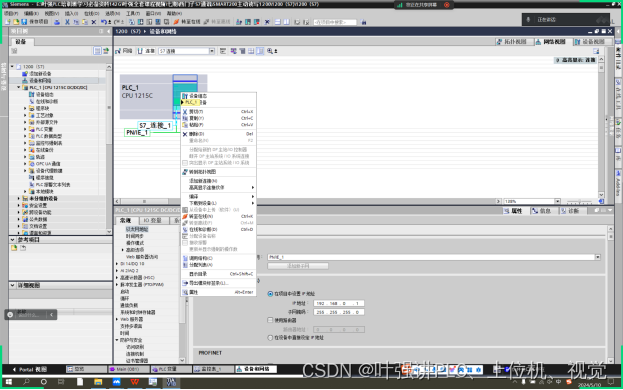

1.硬件组态里，设置IP地址，添加新子网

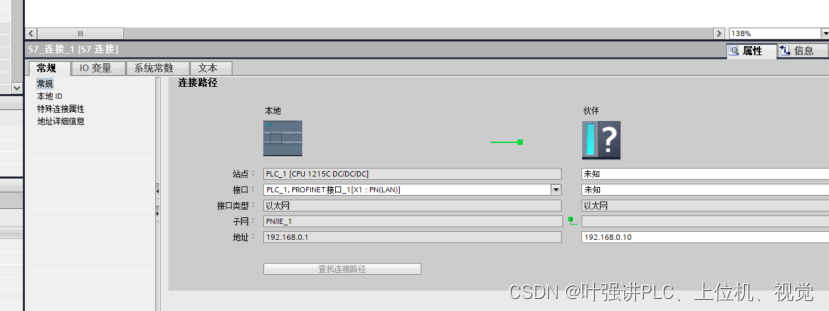

2.右键添加新连接，S7连接

填写smart200的IP
在这里插入图片描述

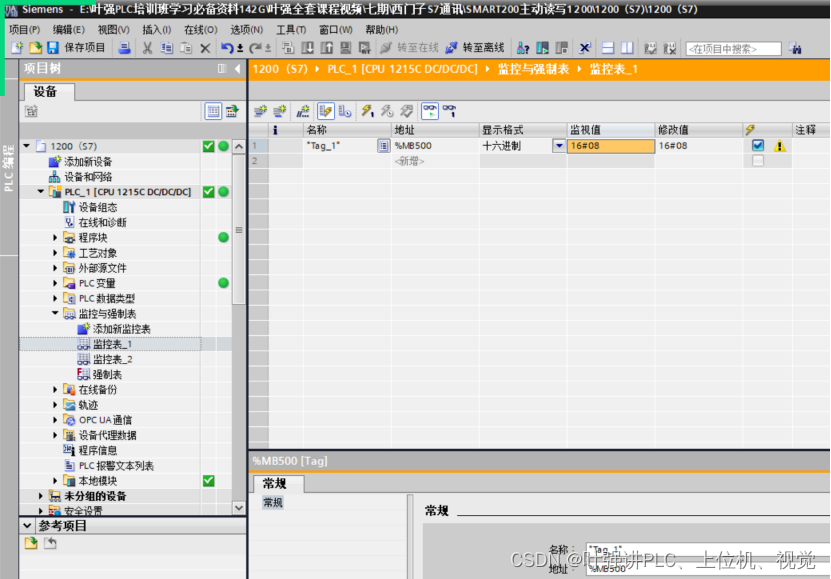

当1200PLC中MB500赋值为8时

在这里插入图片描述

此时smart200中VB1000也变为8
在这里插入图片描述

Samrt200主动读取1200数据实验成功

当VB550赋值为18时
在这里插入图片描述

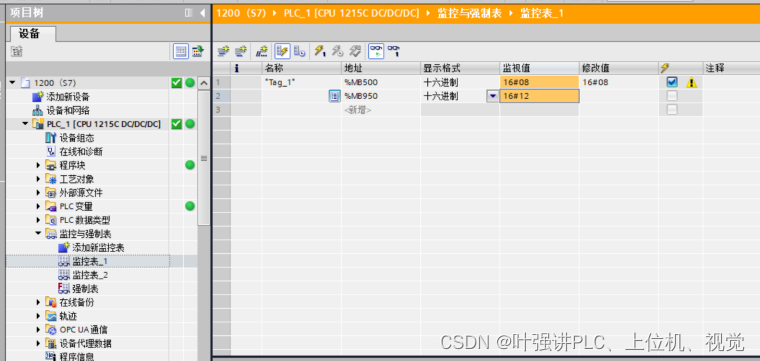

1200中MB950变为16#12，实验成功
在这里插入图片描述

1200主动去访问smart200：
SMART200 ST40 IP：192.168.0.12
1214C DC/DC/DC IP:192.168.0.7
本机PC IP:192.168.0.30

三根网线都连接至交换机

西门子之间最常用的通讯（S7通讯）（基于PROFINET）
在这里插入图片描述

创建项目，选择对应的硬件cpu、固件版本

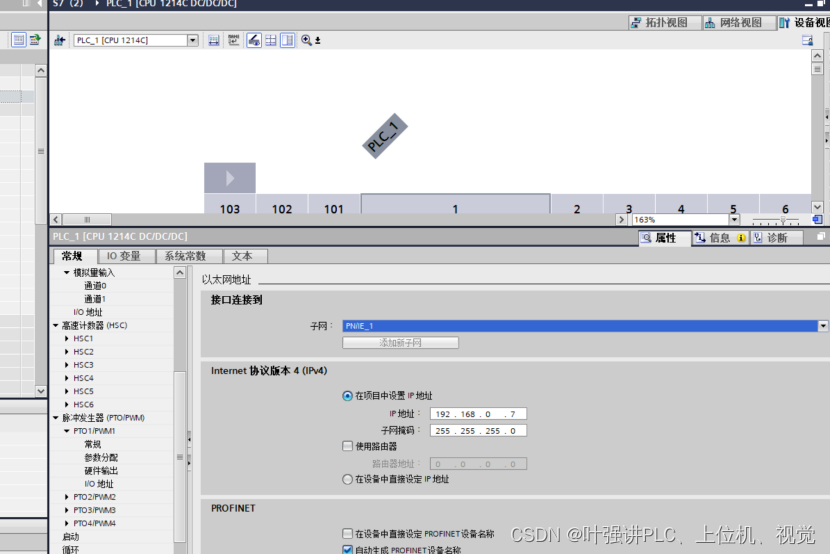

硬件组态里，设置IP地址，添加新子网
在这里插入图片描述

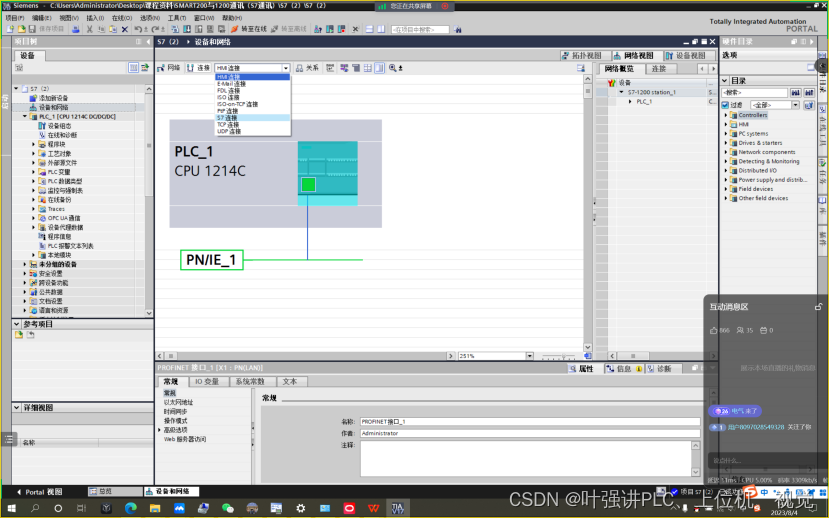

选择连接，添加S7连接
在这里插入图片描述

勾选来自远程对象的PUT/GET通信访问

在这里插入图片描述

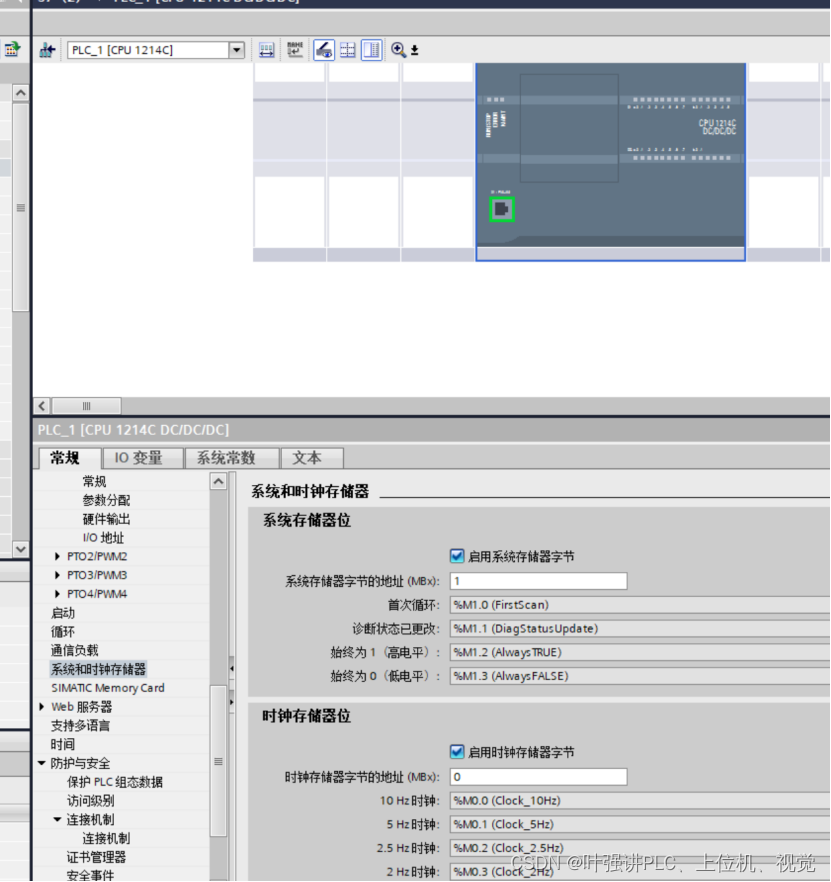

勾选启用系统存储器和时钟存储器

在这里插入图片描述

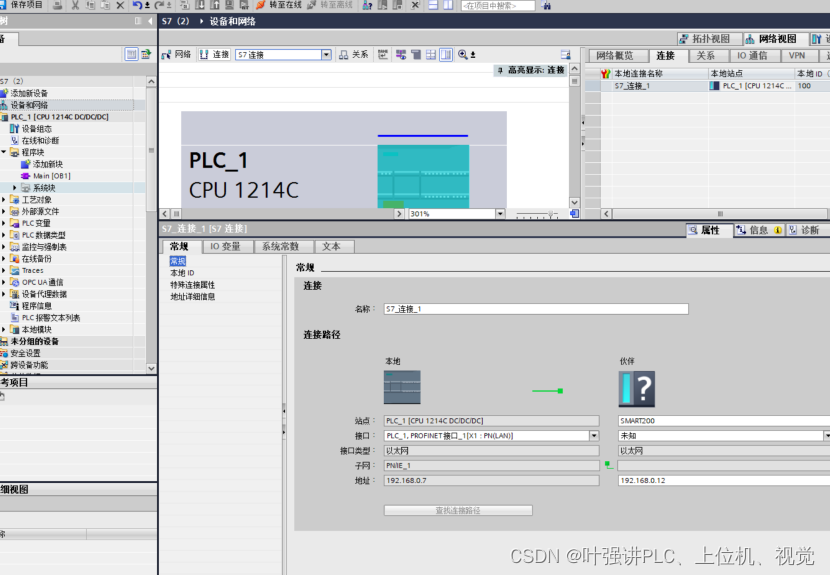

配置好S7连接参数
在这里插入图片描述

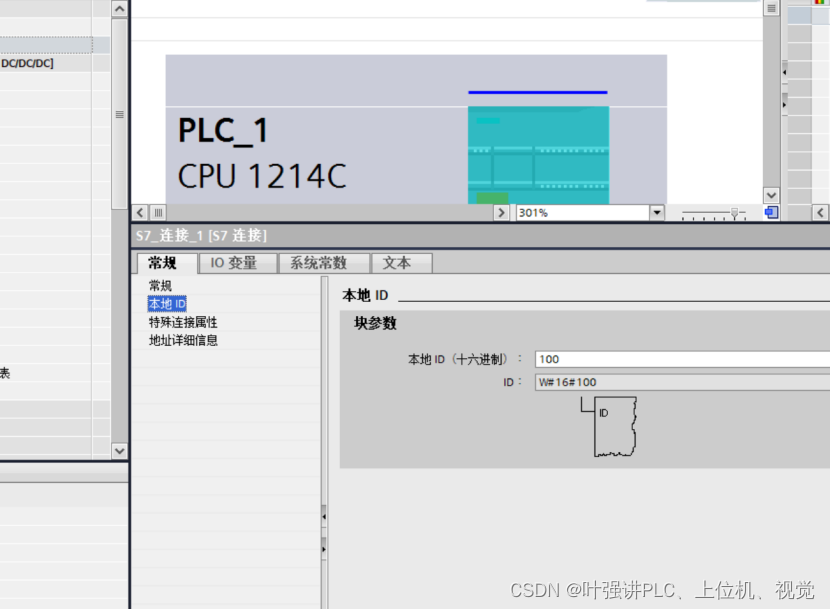

通讯连接ID ,16#100, 后面会用到
在这里插入图片描述

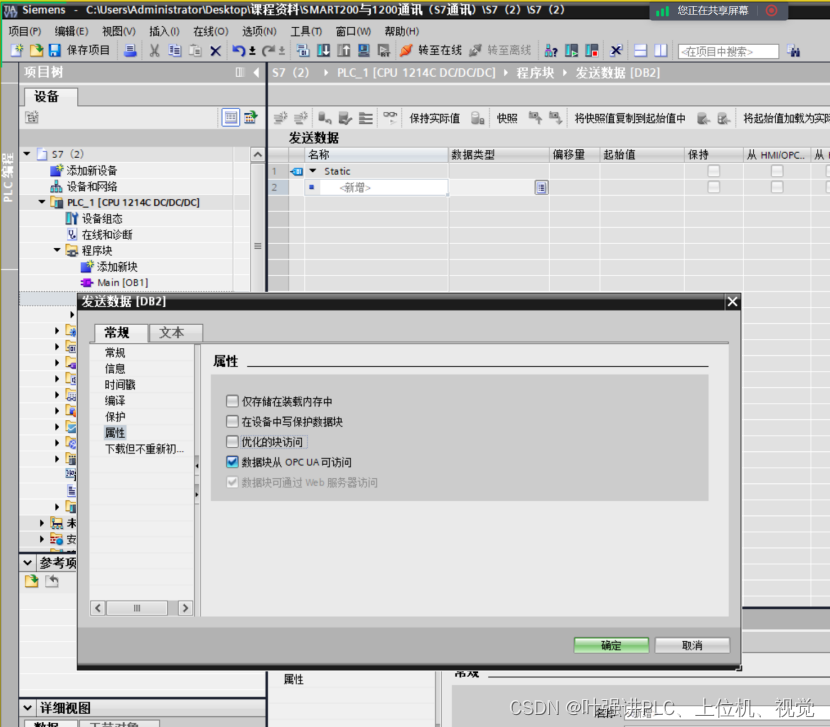

优化的块访问，勾选与不勾选是有区别的

在这里插入图片描述

SMART里面的VB 就是指博途里的DB1数据块，相对应
在这里插入图片描述

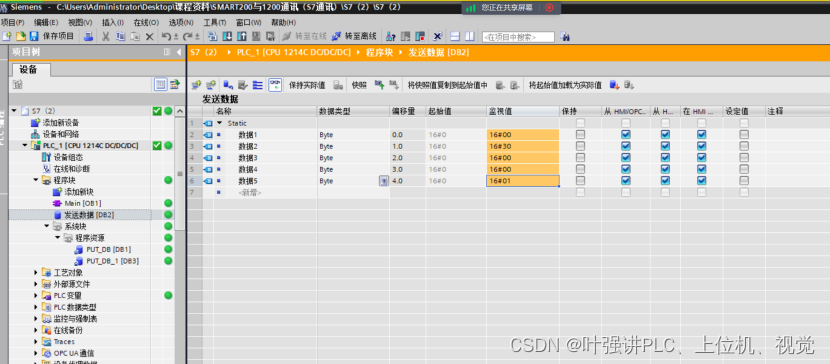

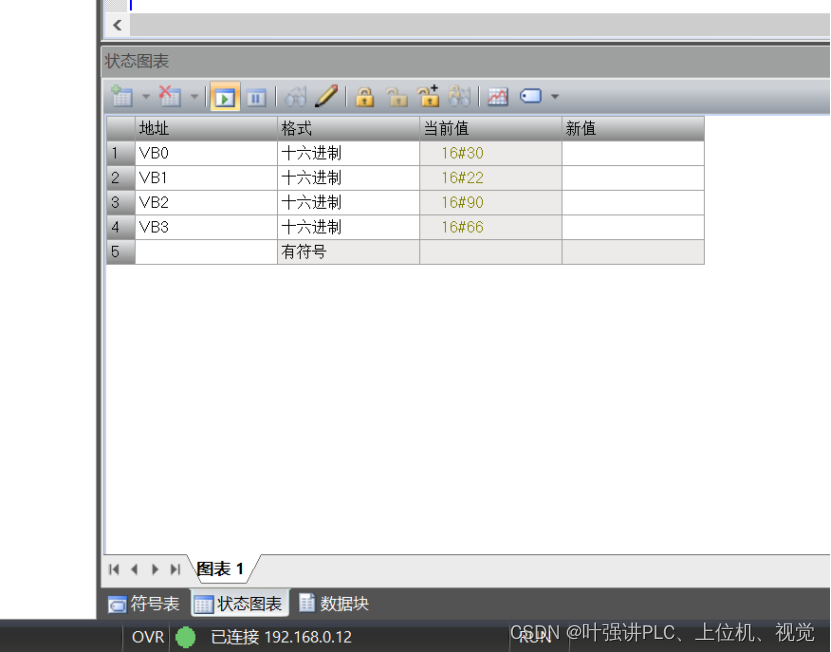

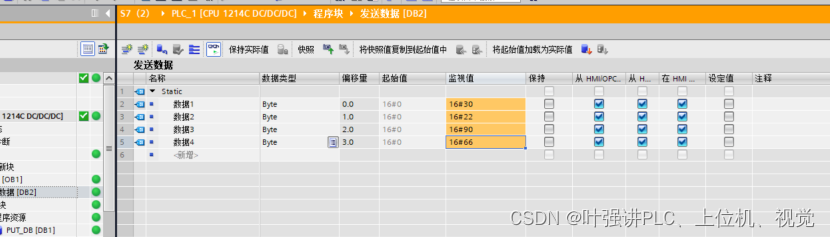

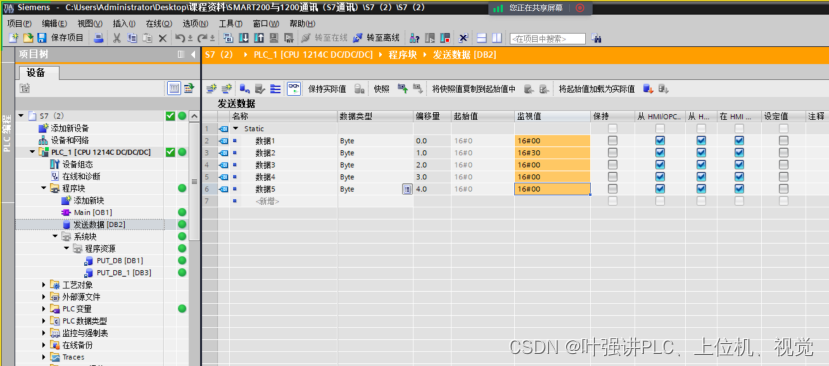

将DB2的数据发送给VB0-VB3这四个字节，发送成功
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

当数据5为0的时候，Q点不接通；当数据5 为1的时候Q点接通

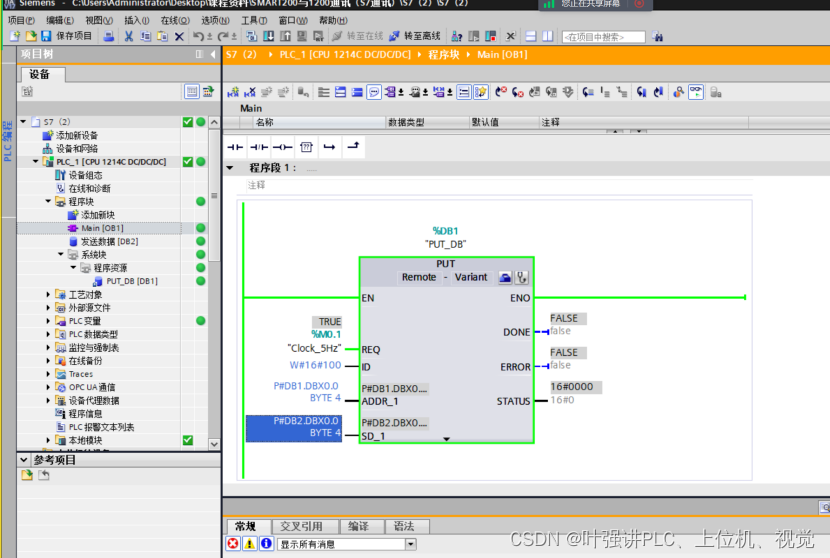

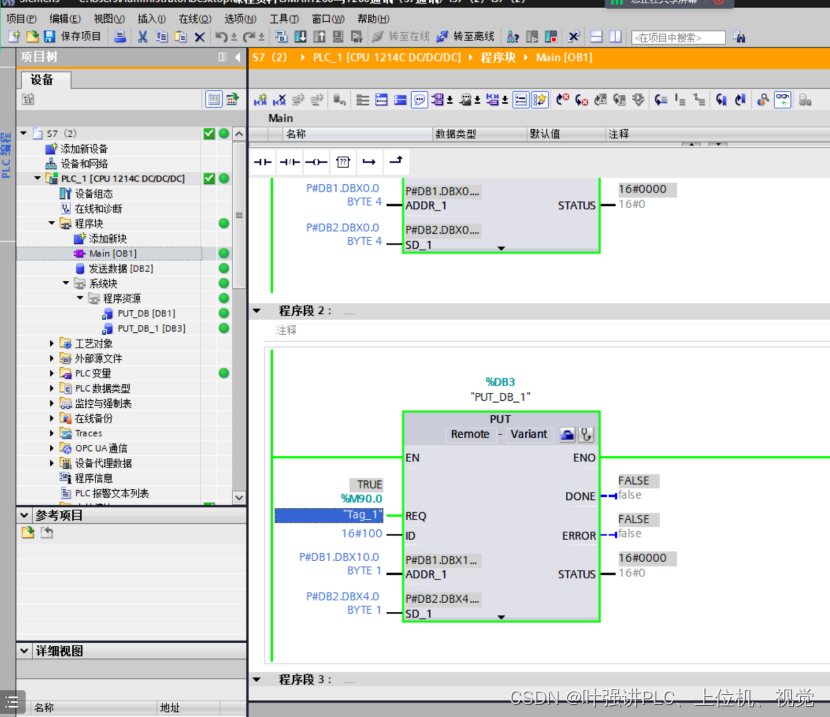

REQ引脚，上升沿触发指令的发送

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

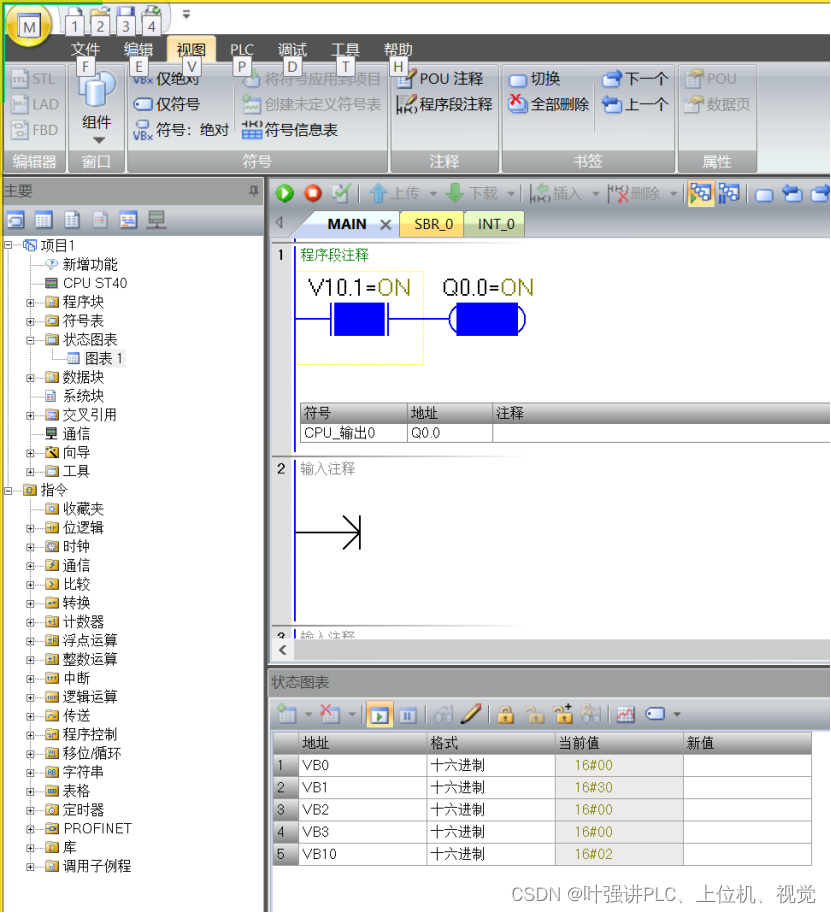

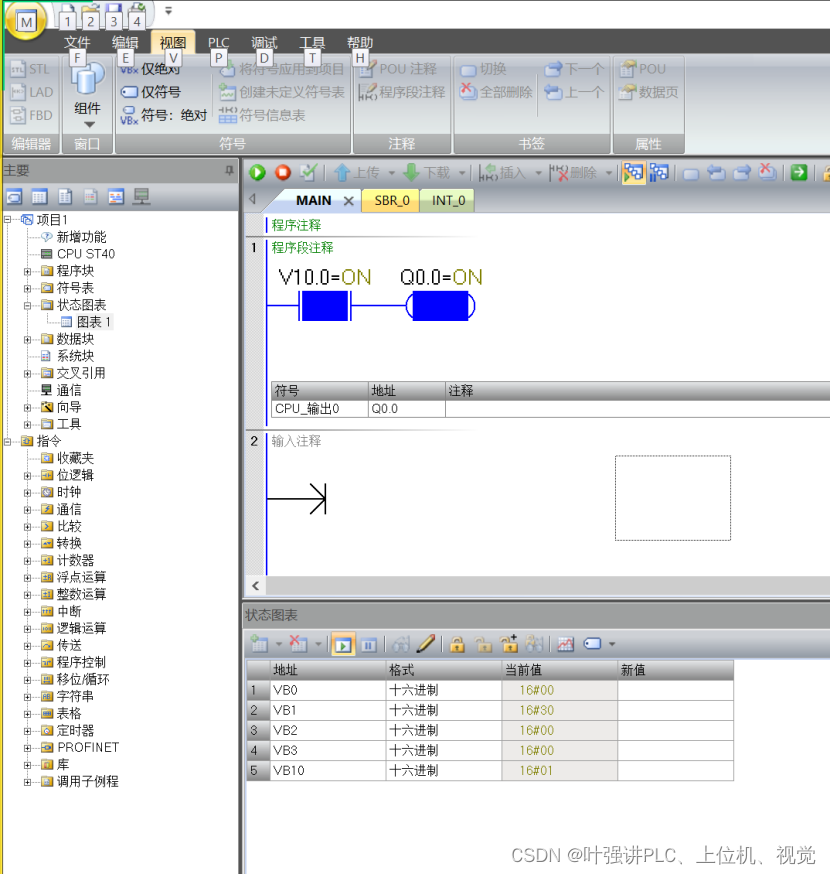

当VB10=2时，V10.1为1（V10.1是VB10的第二位），十进制与二进制的转化

在这里插入图片描述

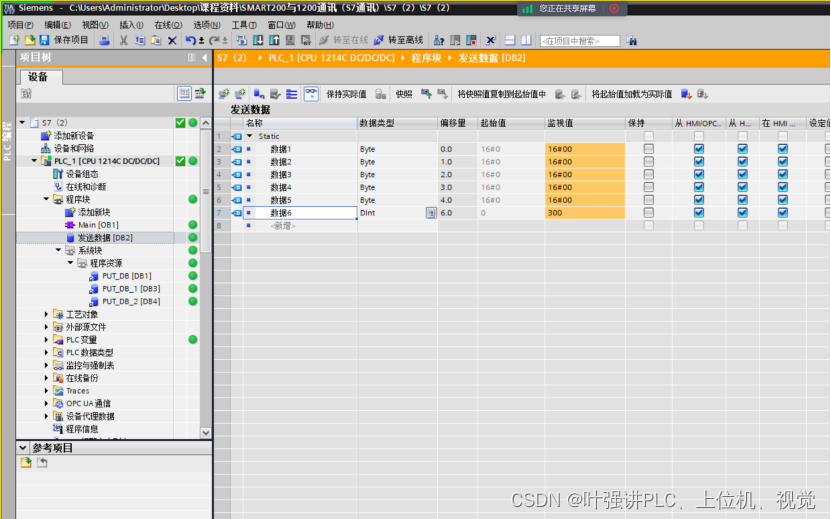

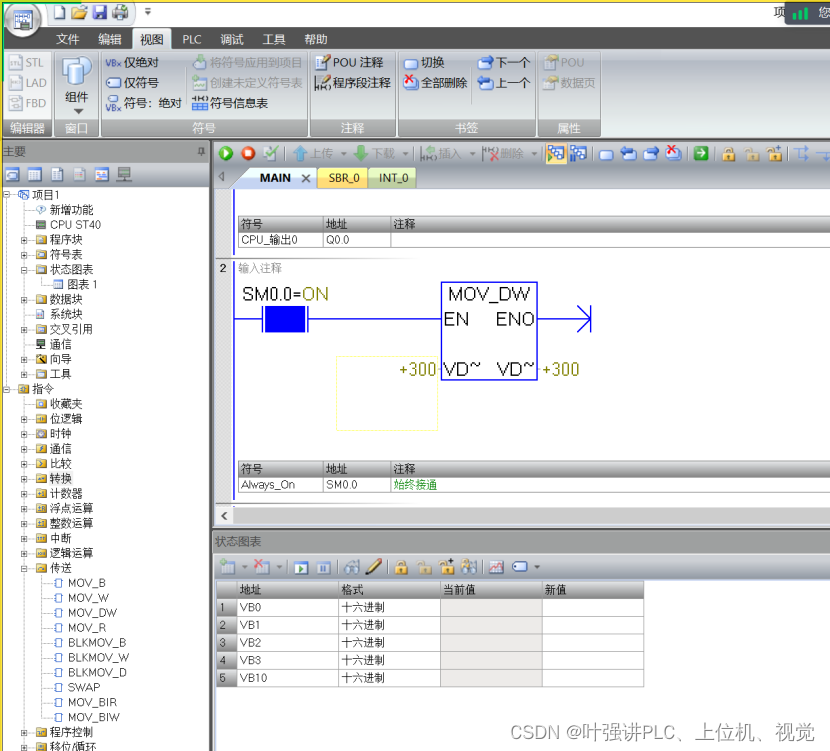

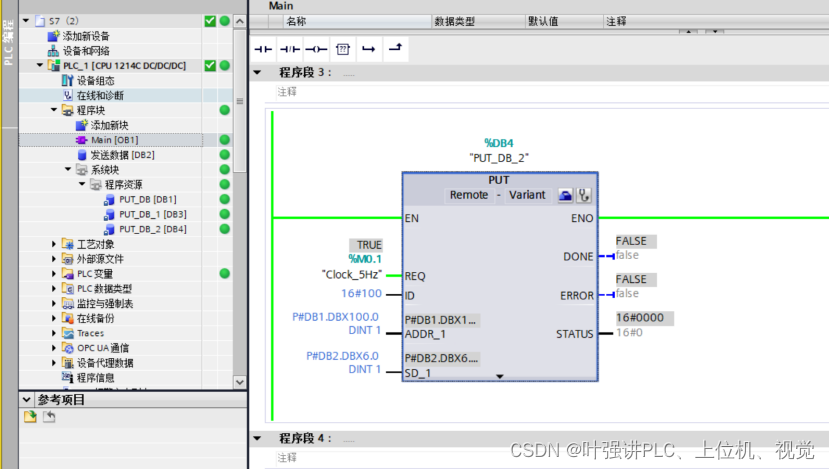

将DB2数据块里面的数据6这个双整数数据类型的数值传送给SMART200里的VD100
在这里插入图片描述

在这里插入图片描述
