（1）叙述

有段时间不调试RT-Thread Studio,相关配置也忘得差不多了，自己记录笔记的好处是，可用按照以前方式再走一遍，很容易实现。
但是在实现过程中，如下，是我自己之前写的，发后续有些部分是有问题的，之前有人评论没太在意，这次再次尝试，也补全这些。

软件RT-Thread Studio下配置STM32F4xx串口uart2和uart4发送数据-基础样例

（2）环境

软件环境：PC - win

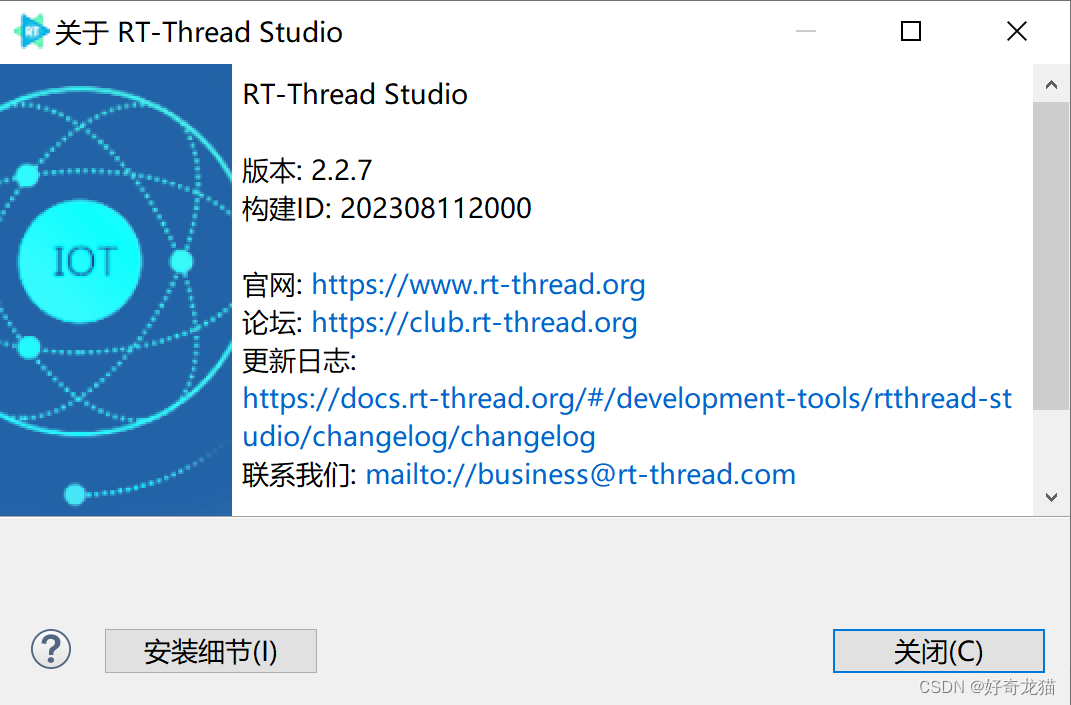

软件环境：RT-Thread Studio
在这里插入图片描述

硬件环境：STM32H743xxx(正点开发板)
其它硬件：j-link下载器，usb转接type线,两根杜邦线。
在这里插入图片描述

（3）步骤说明-相关说明

1、步骤说明

操作流程，对我这样初学者非常关键，操作步骤的执行下虽然没有固定步骤，但是有些关键没做到，那么就可以会失败。
讲个以前笑话，把大象装进冰箱需要几步，答案是三步，第一步：将冰箱打开，第二部：将大象装进冰箱，第三步：将冰箱门关上。
讲个例子，有点像Linux读写文件，需要几步呢，还是三步，第一步：找到文件，第二步：读写文件，第三步：关上文件。
上面两个例子是为了更好理解接下来要做的事情，就是RT-thread下串口发送数据需要几步，答案是三步，第一步找到串口，第二部找到串口设备了配置，第三步，发送数据。

2、相关说明-问题说明。

首先，还是稍微有些歉意的，因为之前的文章，存在一些误导，当时调完F4后，就继续弄，后来才发现，代码有问题。

软件RT-Thread Studio下配置STM32F4xx串口uart2和uart4发送数据-基础样例

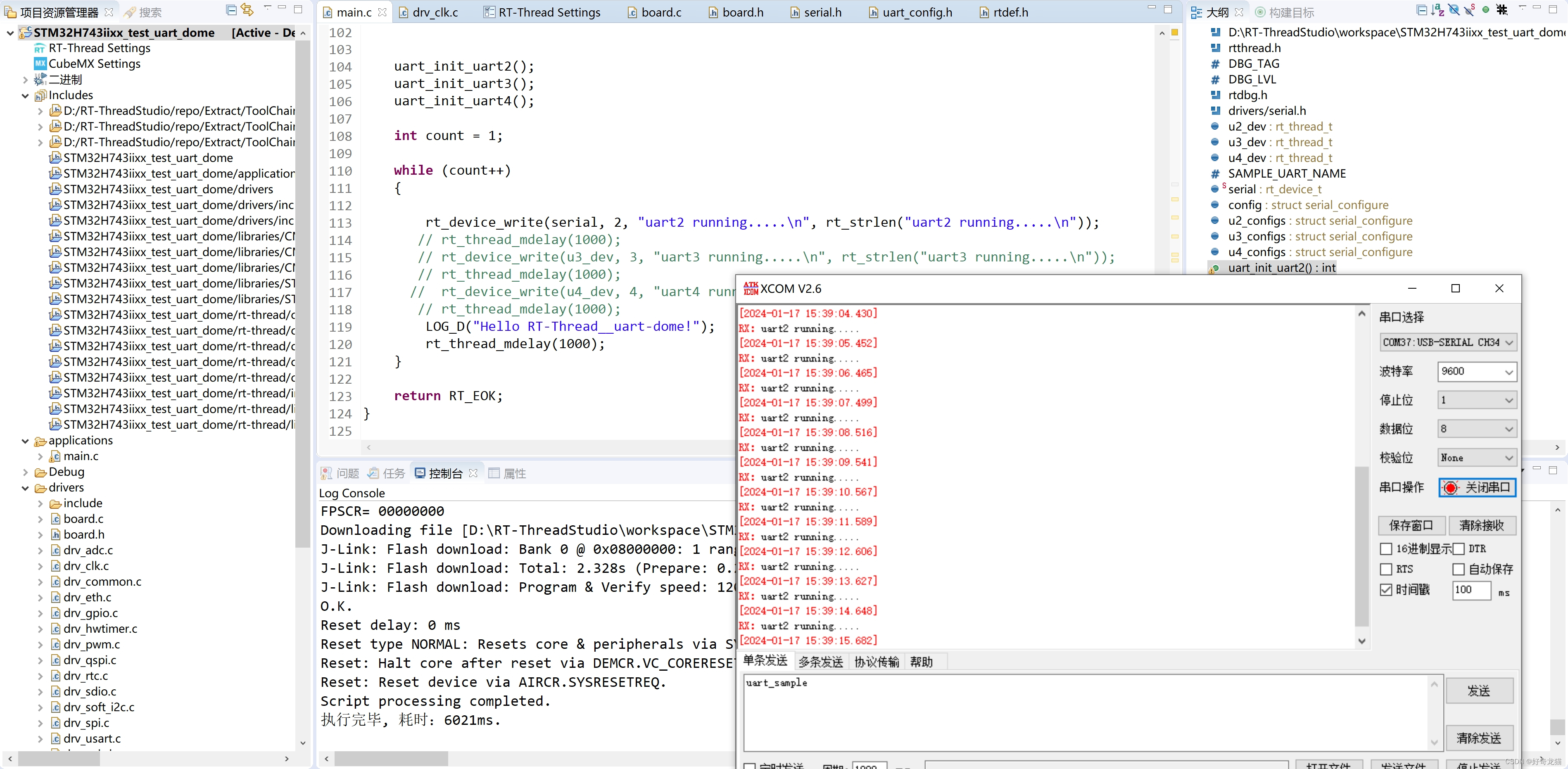

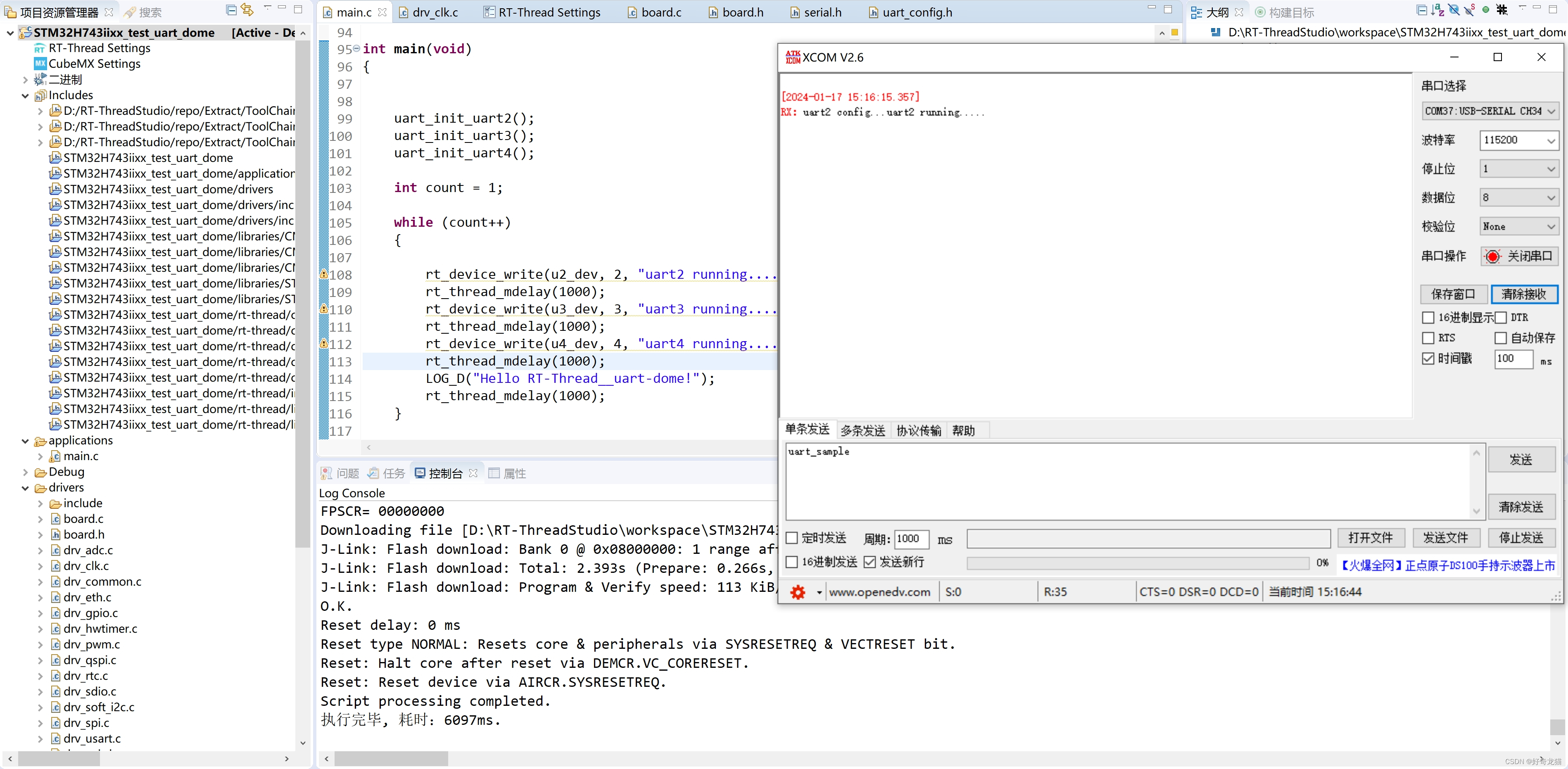

自己在实际调试过程中，在main里运行代码时，不会反复发送，如下图所示。
在这里插入图片描述
下完后，只运行一遍。

3、问题解决方式。

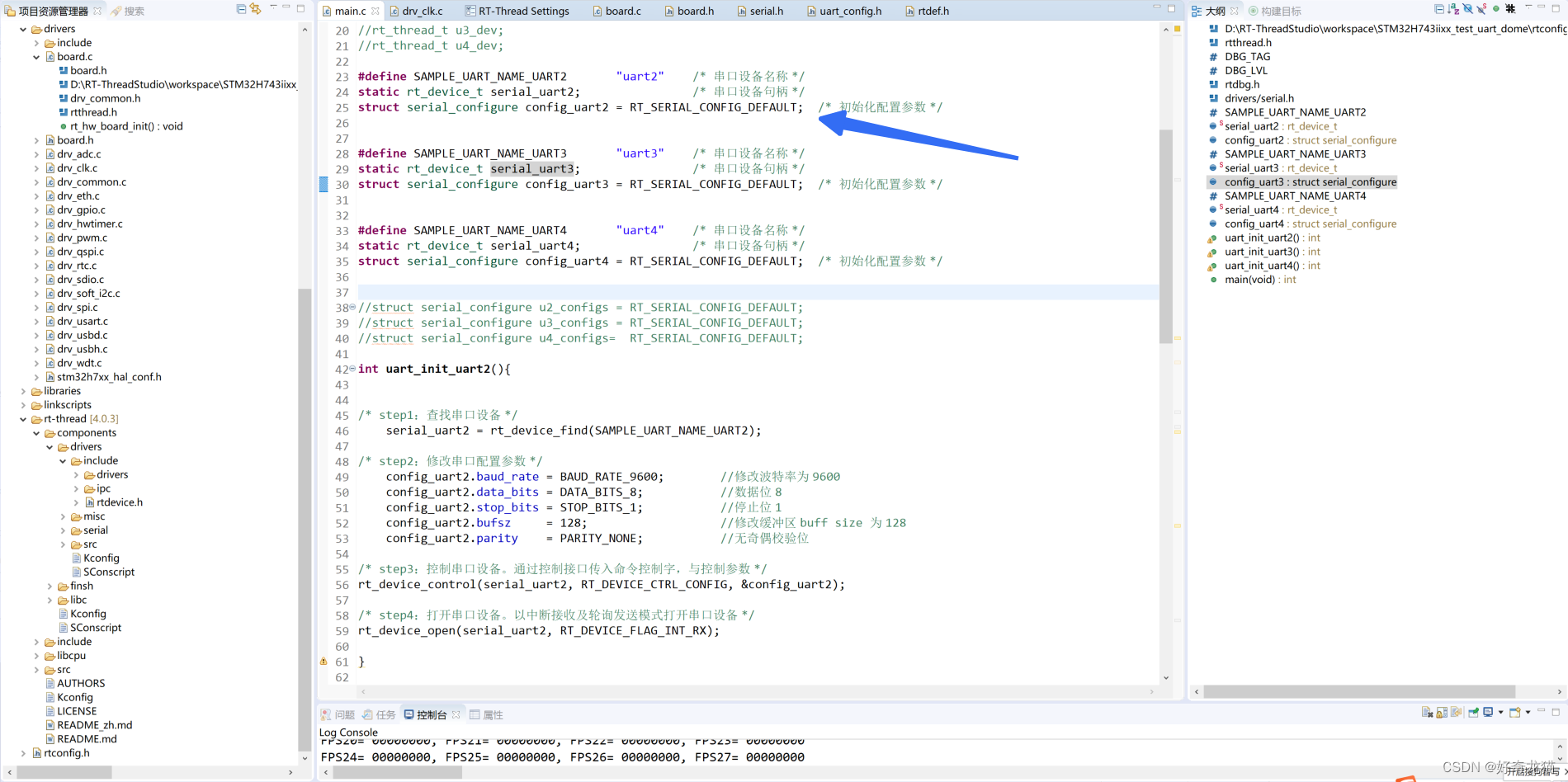

因为我只在H7上进行实验的，发现这个问题，对比了下官网代码，应该是某些代码确实，配置不对导致的。
https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-standard/programming-manual/device/uart/uart_v1/uart

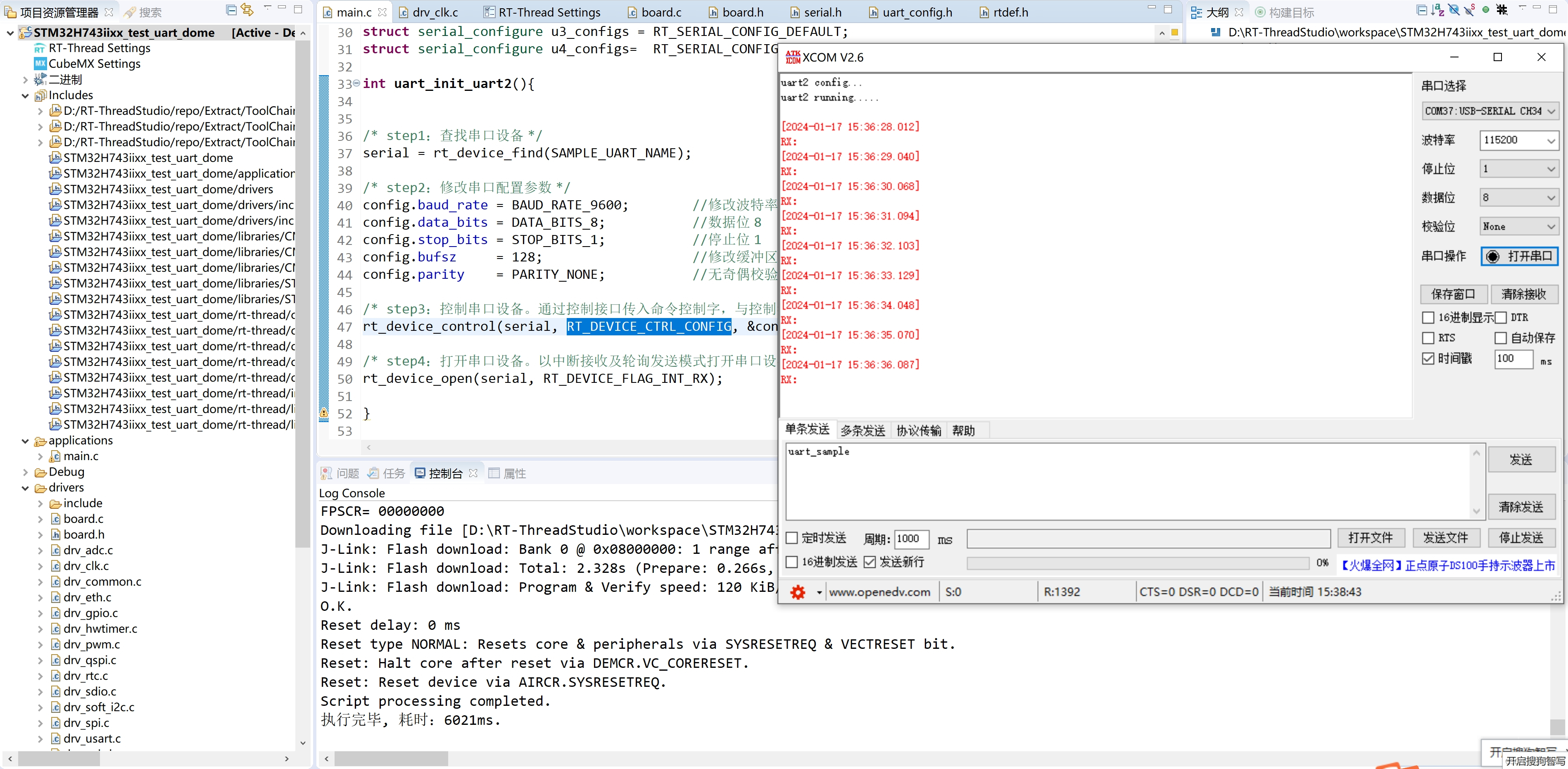

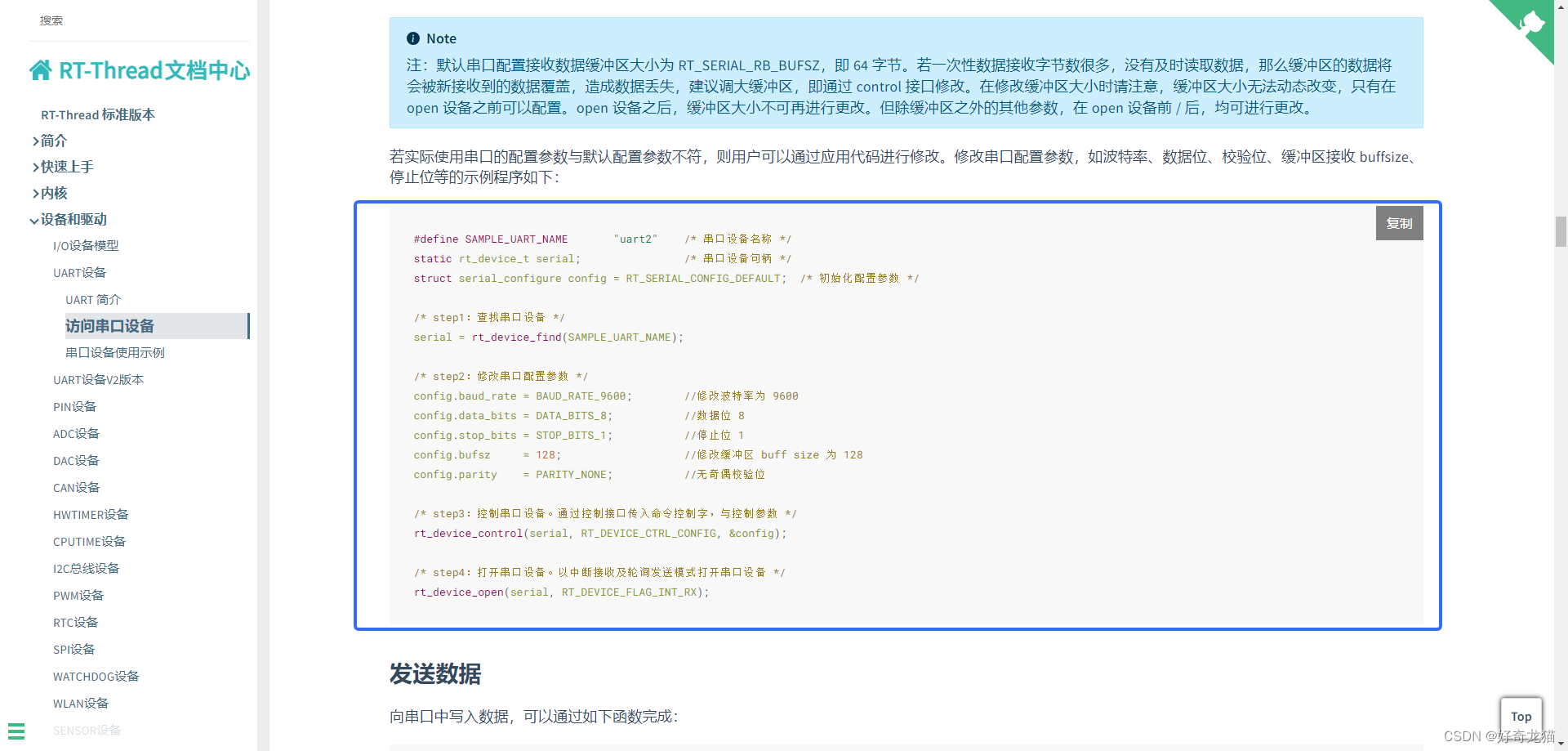

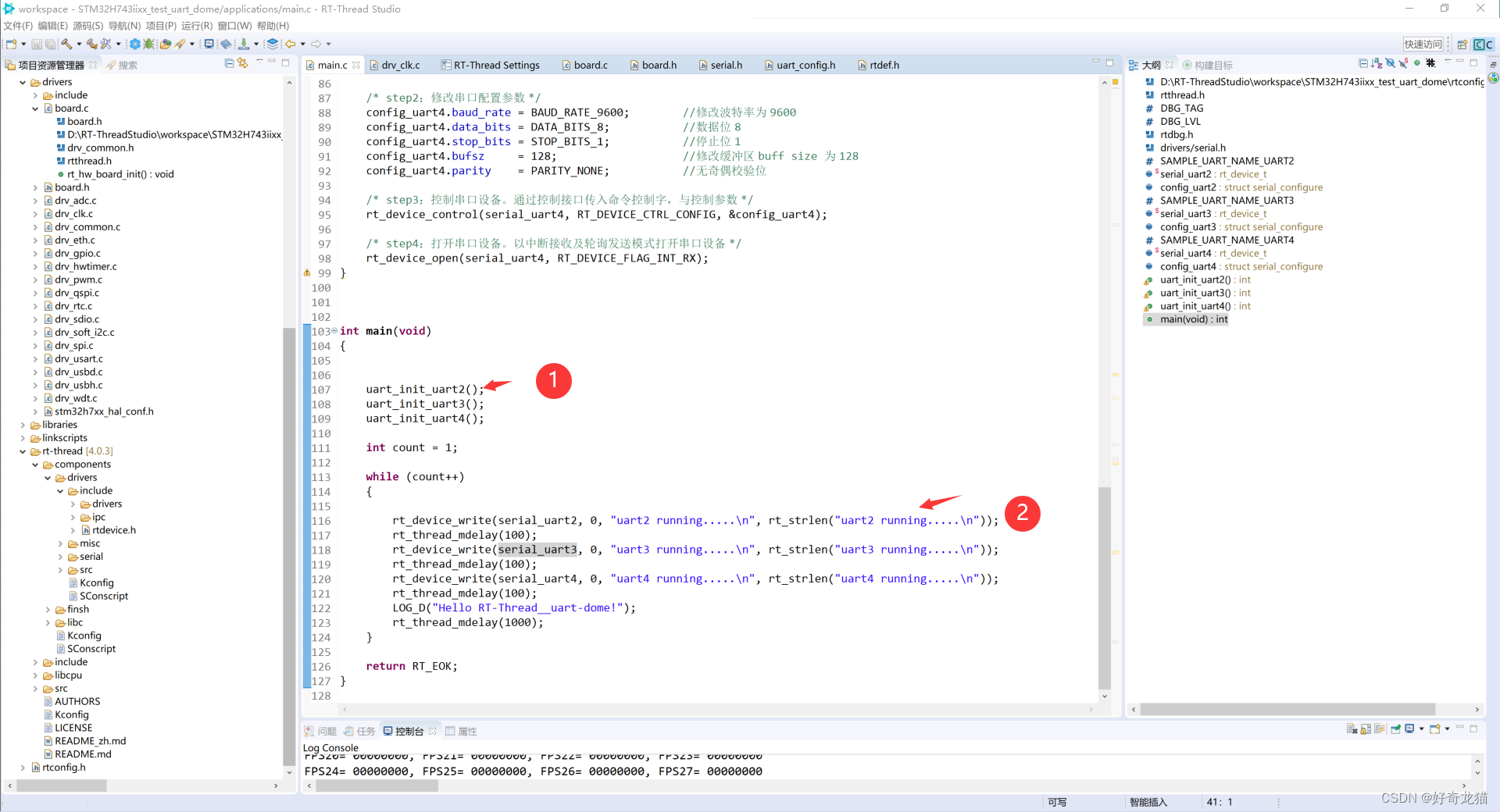

所以我最后使用了官网的代码调通了。

在这里插入图片描述

4、补充说明。

我自己在生活中，尽可能把自己遇到的问题都说明出来，帮大家避开，但受限自己的能力及其，不可能穷尽。所以只能遇到就记录，有时候，网友遇到问题，我可能因为不了解情况，没办法解决。

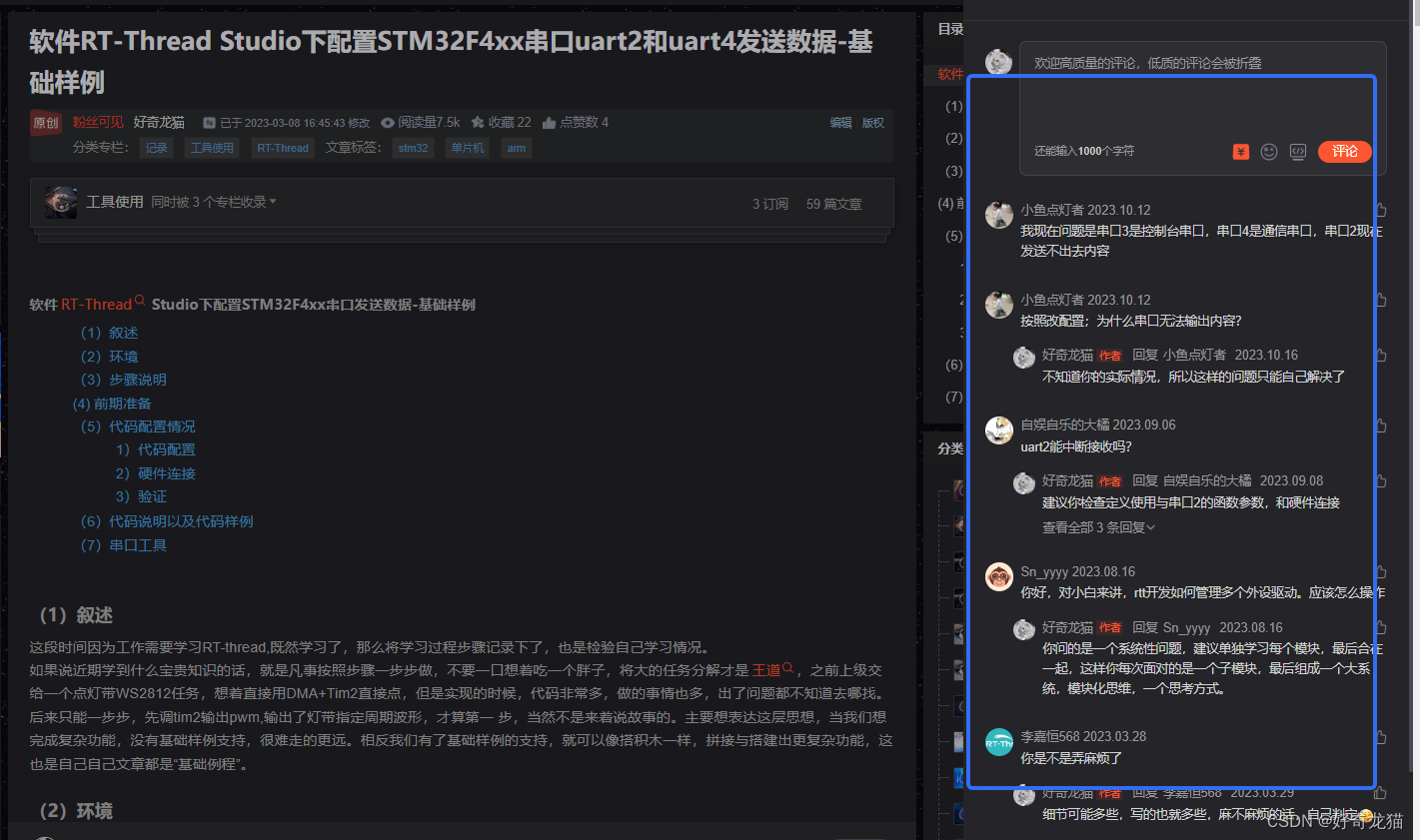

如下，是当时f4的评论区，当时很多问题没有验证，所以不知道，请谅解，社区大家维护，才能一点点给他人帮助。
在这里插入图片描述

(4) 前期准备

1、实验说明

本次我们打算开三个额外串口，分别是 uart2 uart3 uart4 .
然后让其发送数据。只有发送数据，说明其中配置。

2、实验过程

想要实现串口，我们需要一些基本配置，使用RT-thread studio 配置基本样例。

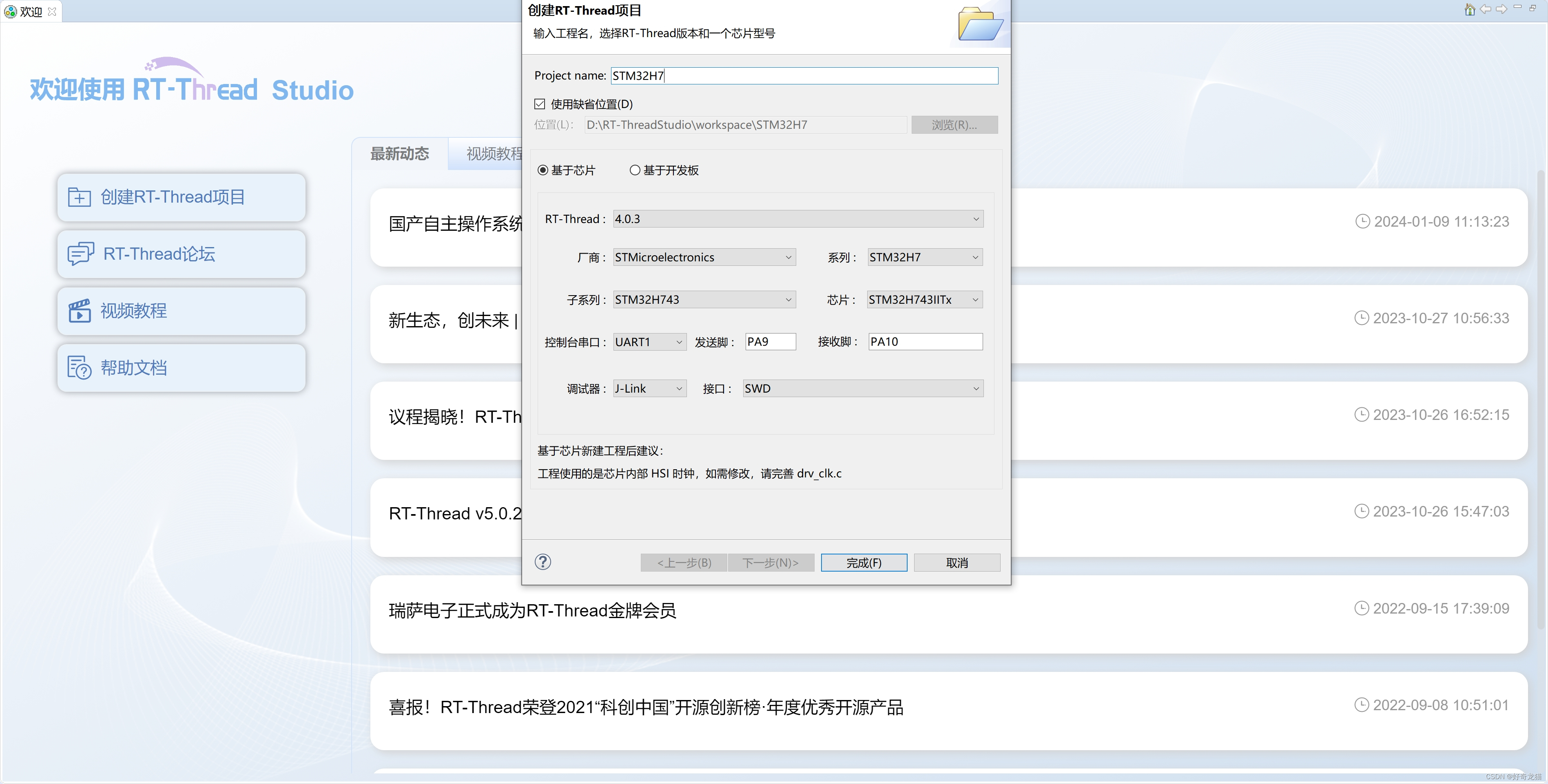

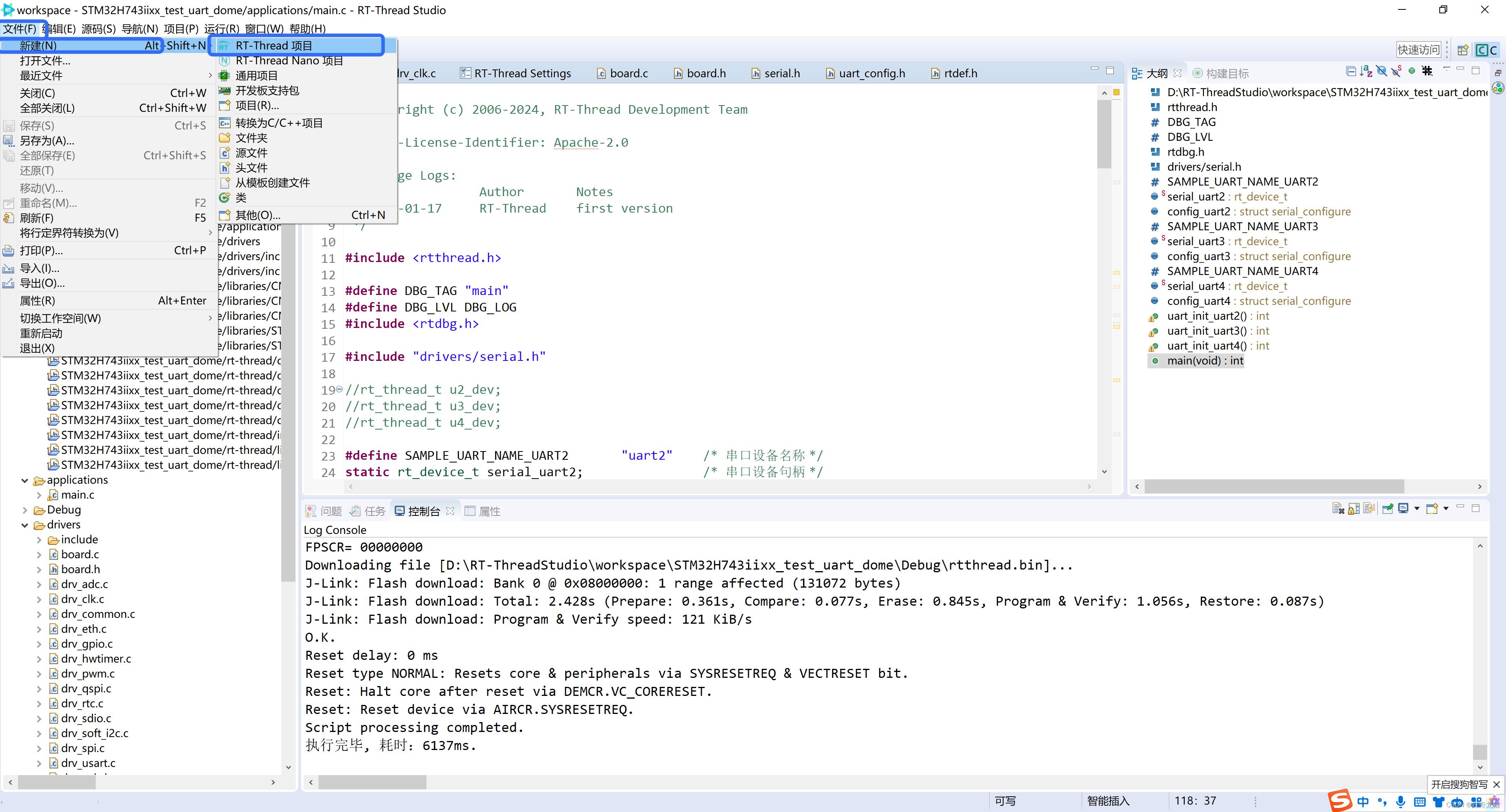

（1）使用软件建立基础工程
在这里插入图片描述

（2）根据自己单片机样例配置，调试器有j-link就选默认就好，其他的就修改下。
在这里插入图片描述

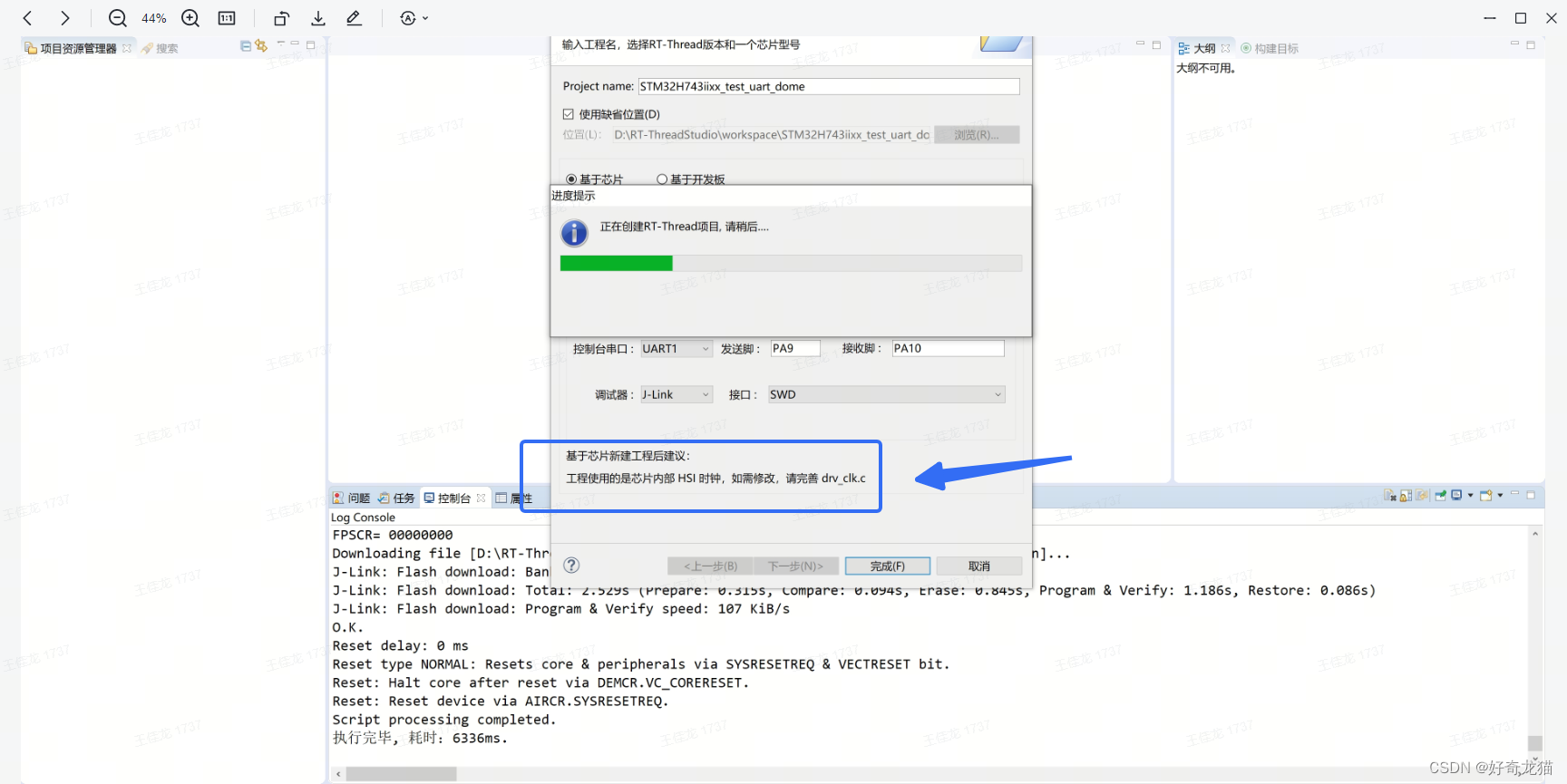

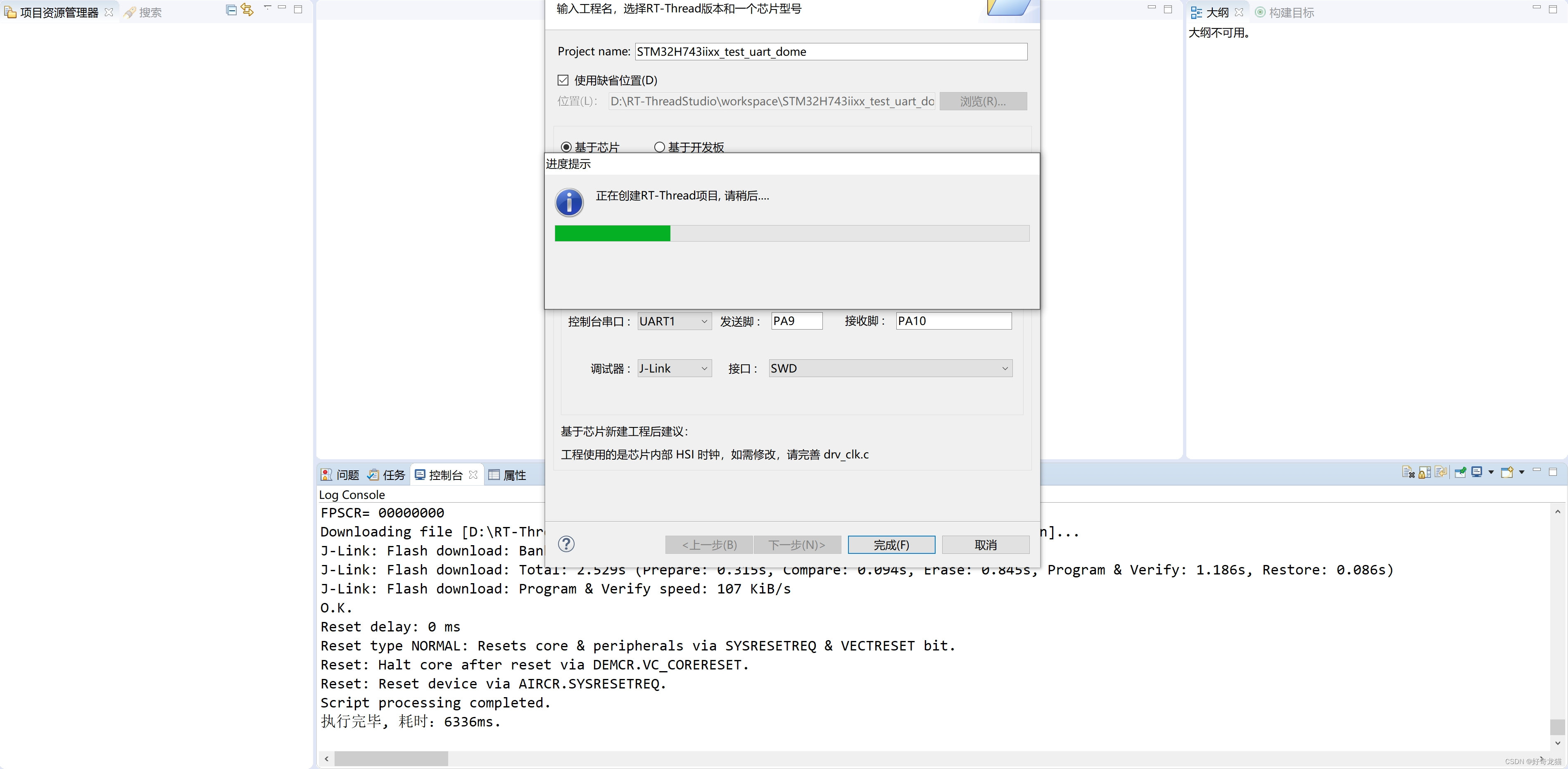

建立过程中

（3）更改代码，修改时钟频率为480，
其实在开始的时候，也提示了，开发板默认使用内部的时钟。

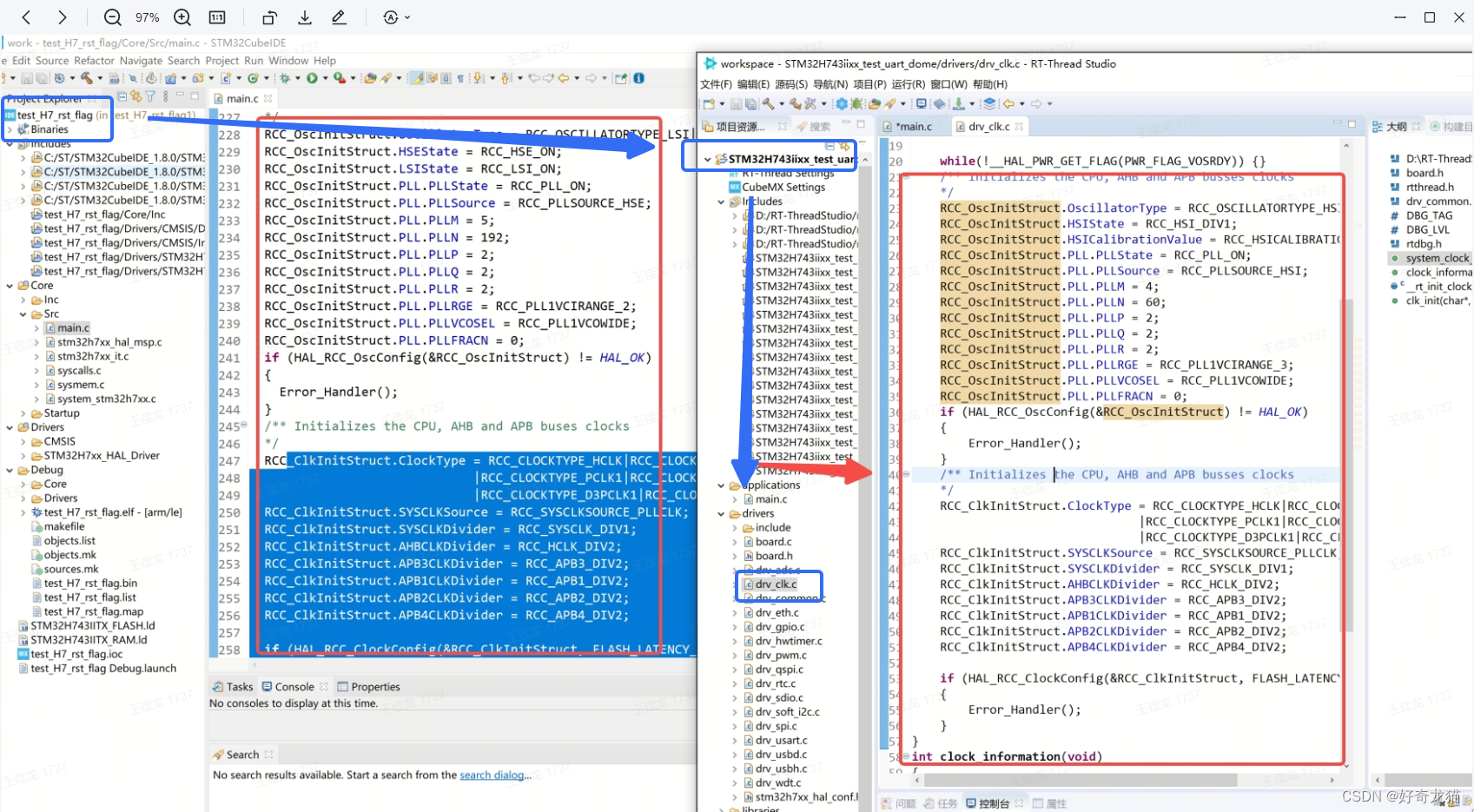

我们找到之前收到配置的480工程。复制里面的代码。

【软件STM32cubeIDE下STM32H743xx使用：看门狗iwdg+复位标志位-基础样例】

RTC配置好的代码：https://download.csdn.net/download/qq_22146161/88356935

在这里插入图片描述

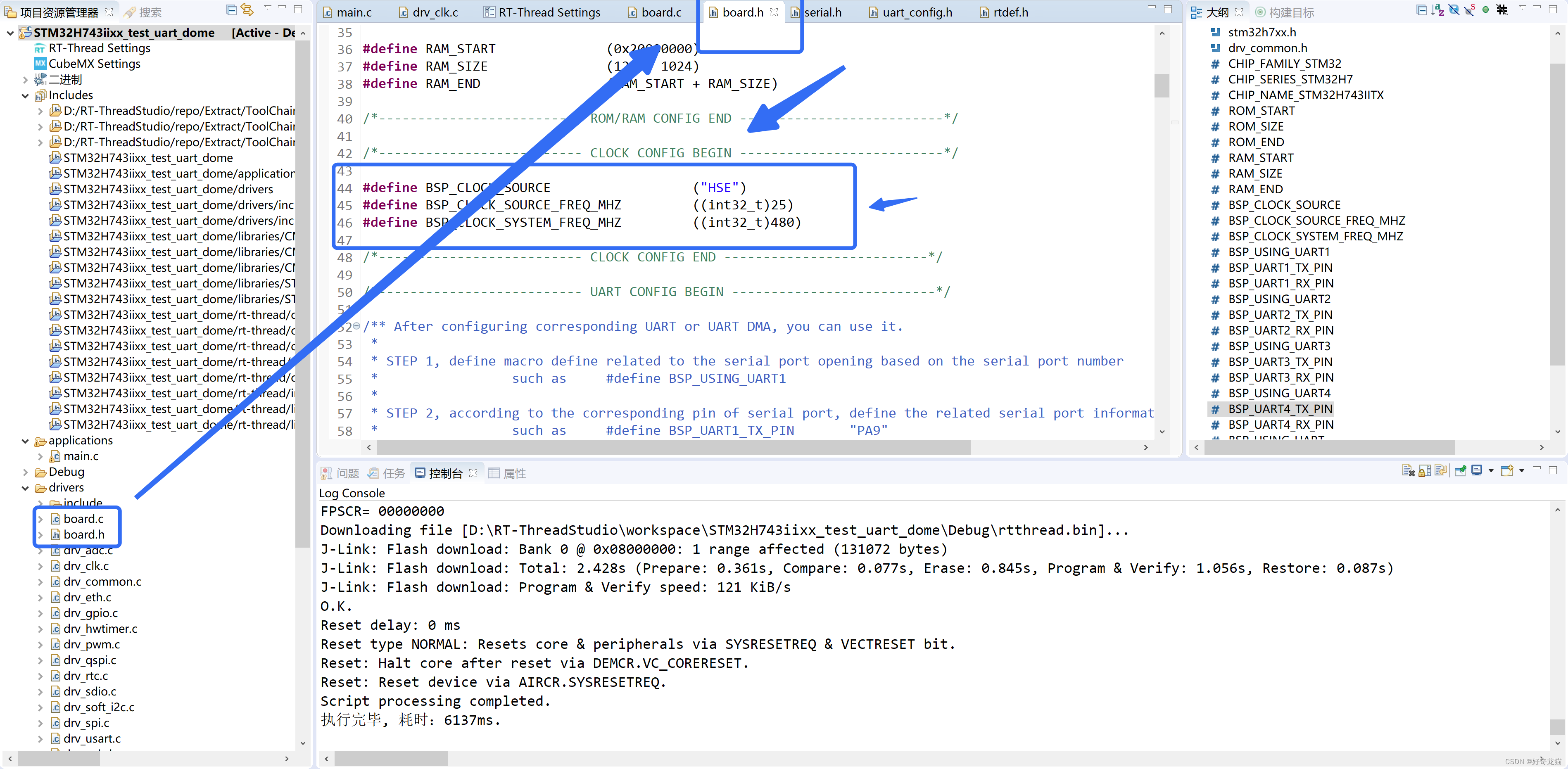

具体情况再截个图。

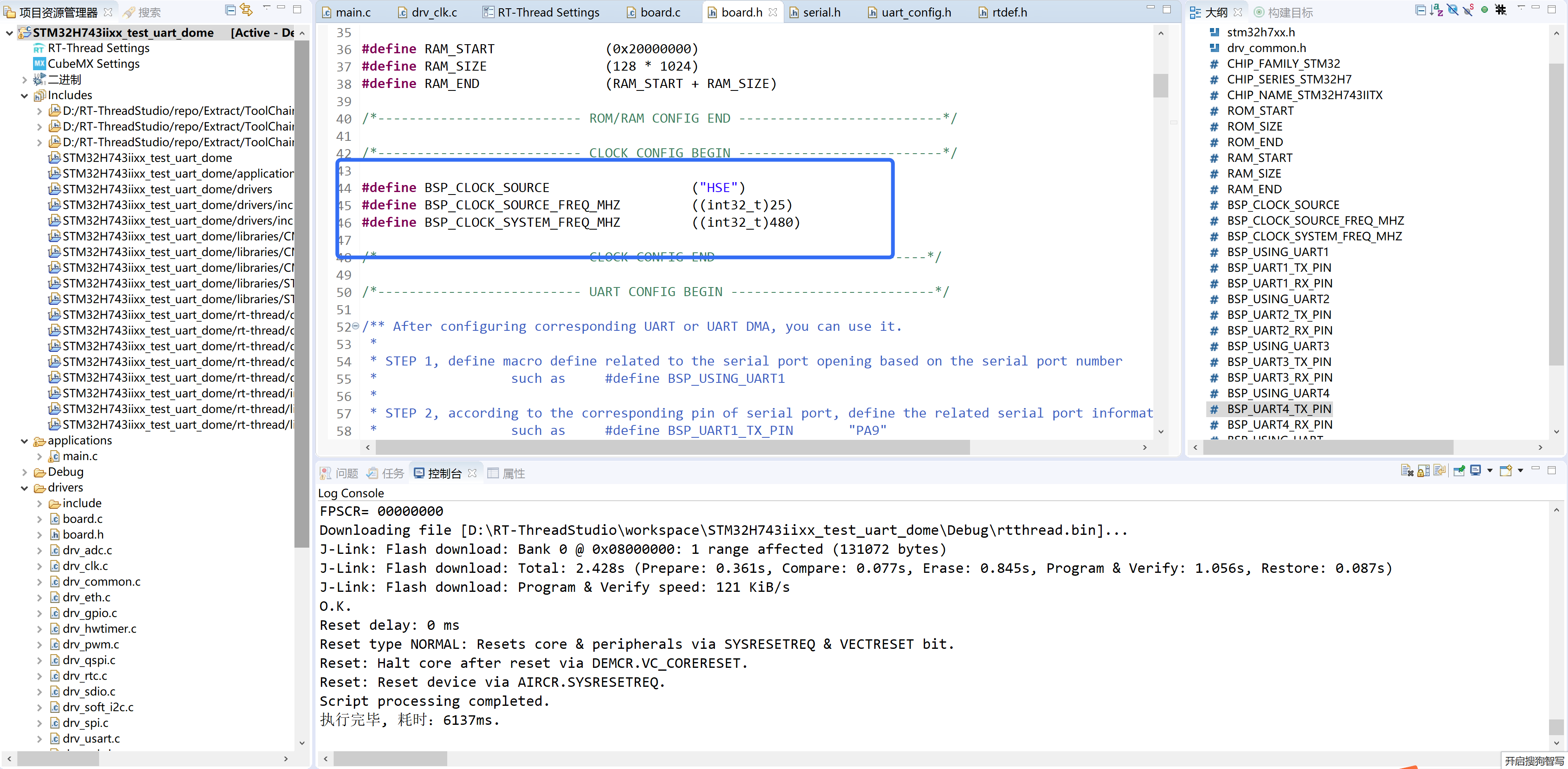

然后还有个地方需要改写下
在这里插入图片描述

（4）编译，硬件连接自己开发板子，或者demo板子，使用串口工具测试通信，这里因为是开发板，直接使用开发板上的串口。
在这里插入图片描述

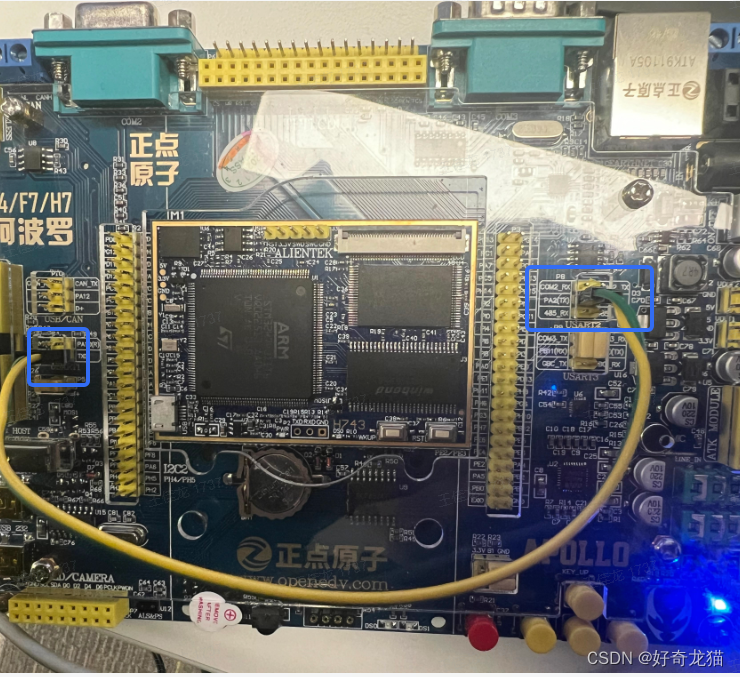

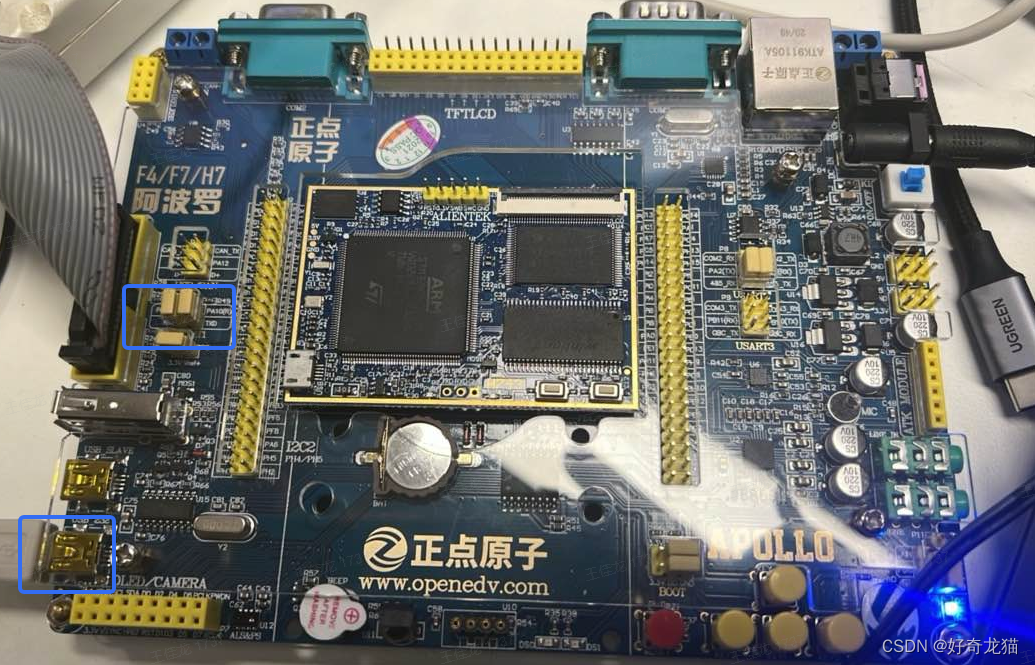

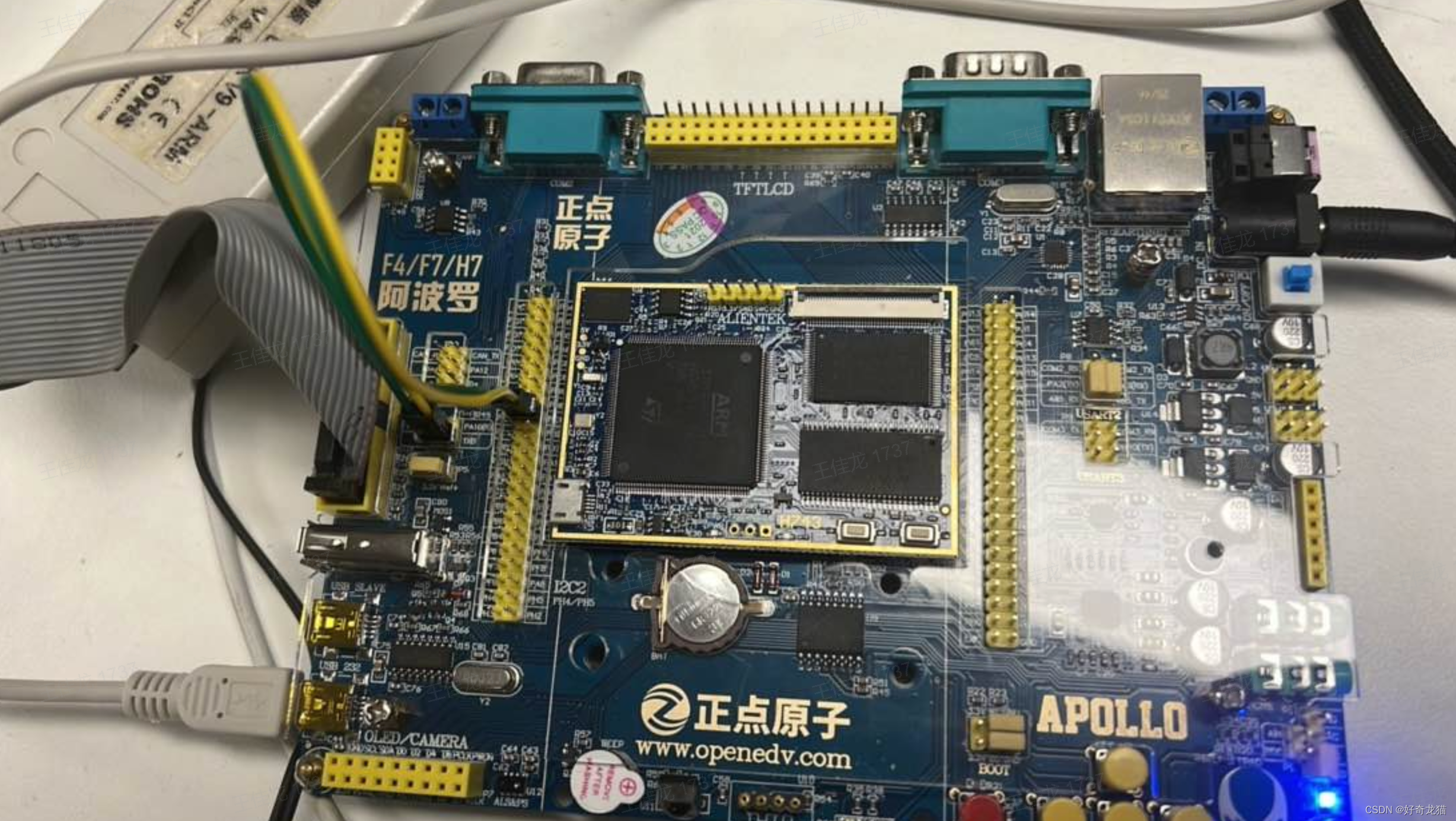

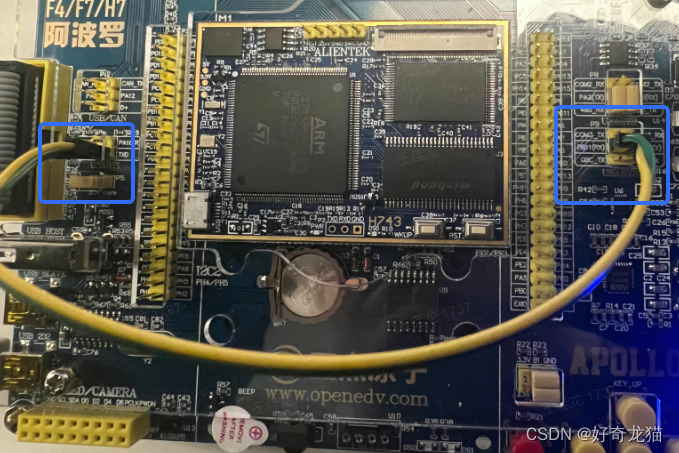

如下图所示是硬件连接
在这里插入图片描述

至此基础样例基本可以，我们继续向下

（5）代码配置情况

1）代码配置

（1）基本参数配置

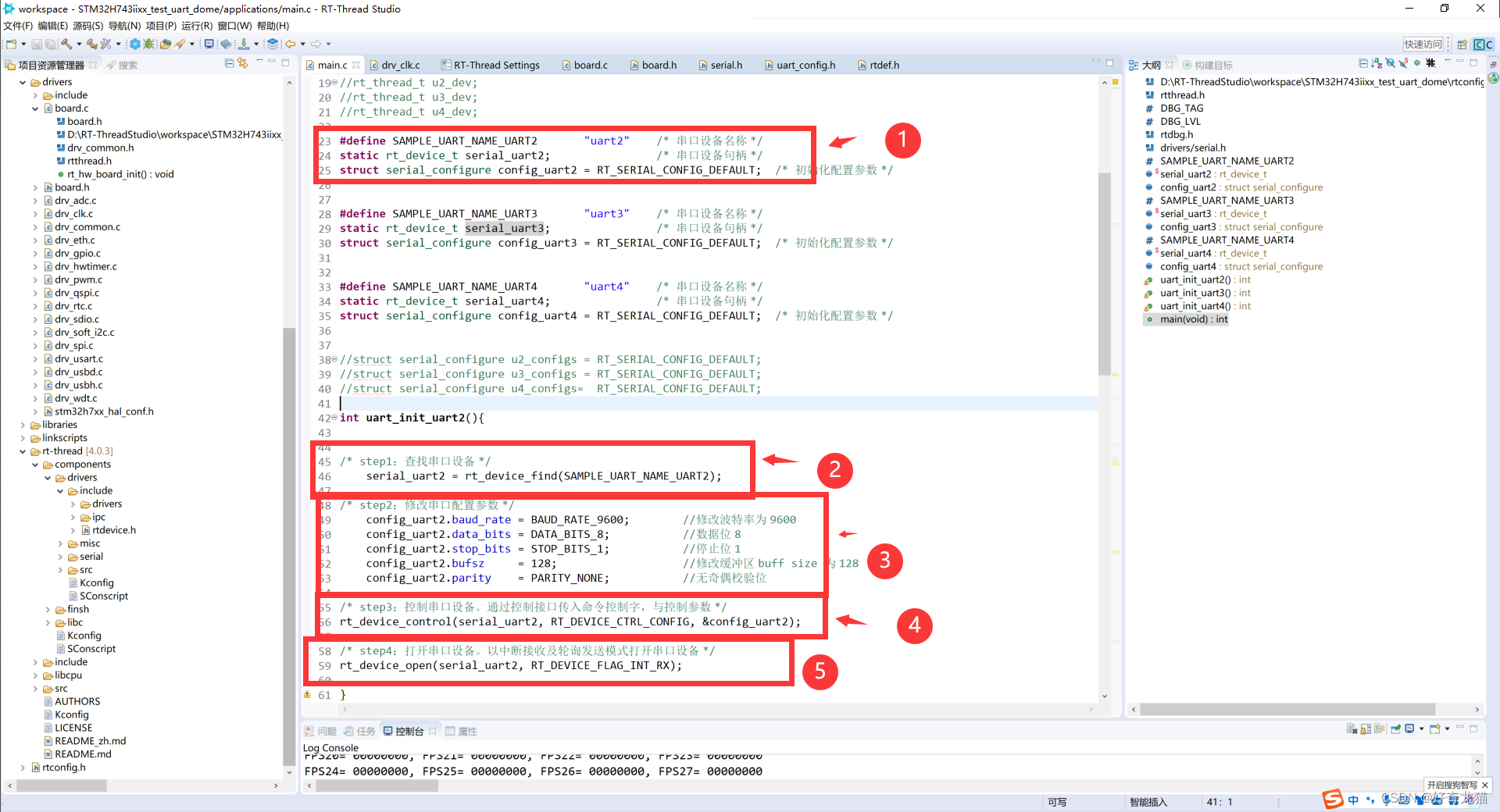

在这里插入图片描述

（2）确认引脚

查原理图或者手册，确定uart2和uart4引脚，因为我用的是正点开发板，所以查对应原理图如下

在这里插入图片描述

简单说

 - PA2  >>  uart2-TX
 - PA3  >>  uart2-RX
 - PB10 >> uart3-TX
 - PB11 >> uart3-RX
 - PC10  >>  uart4-TX
 - PC11  >>  uar4-RX

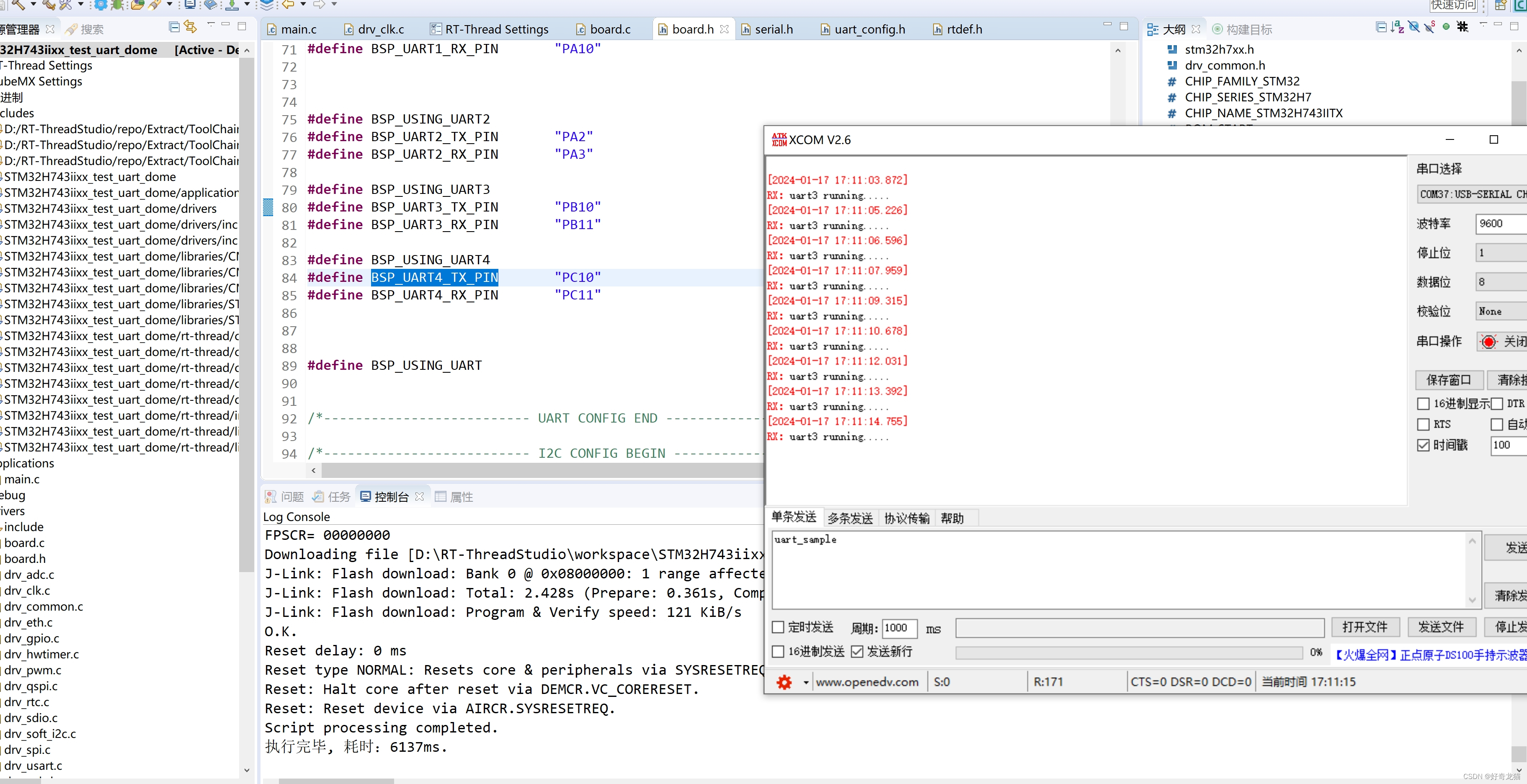

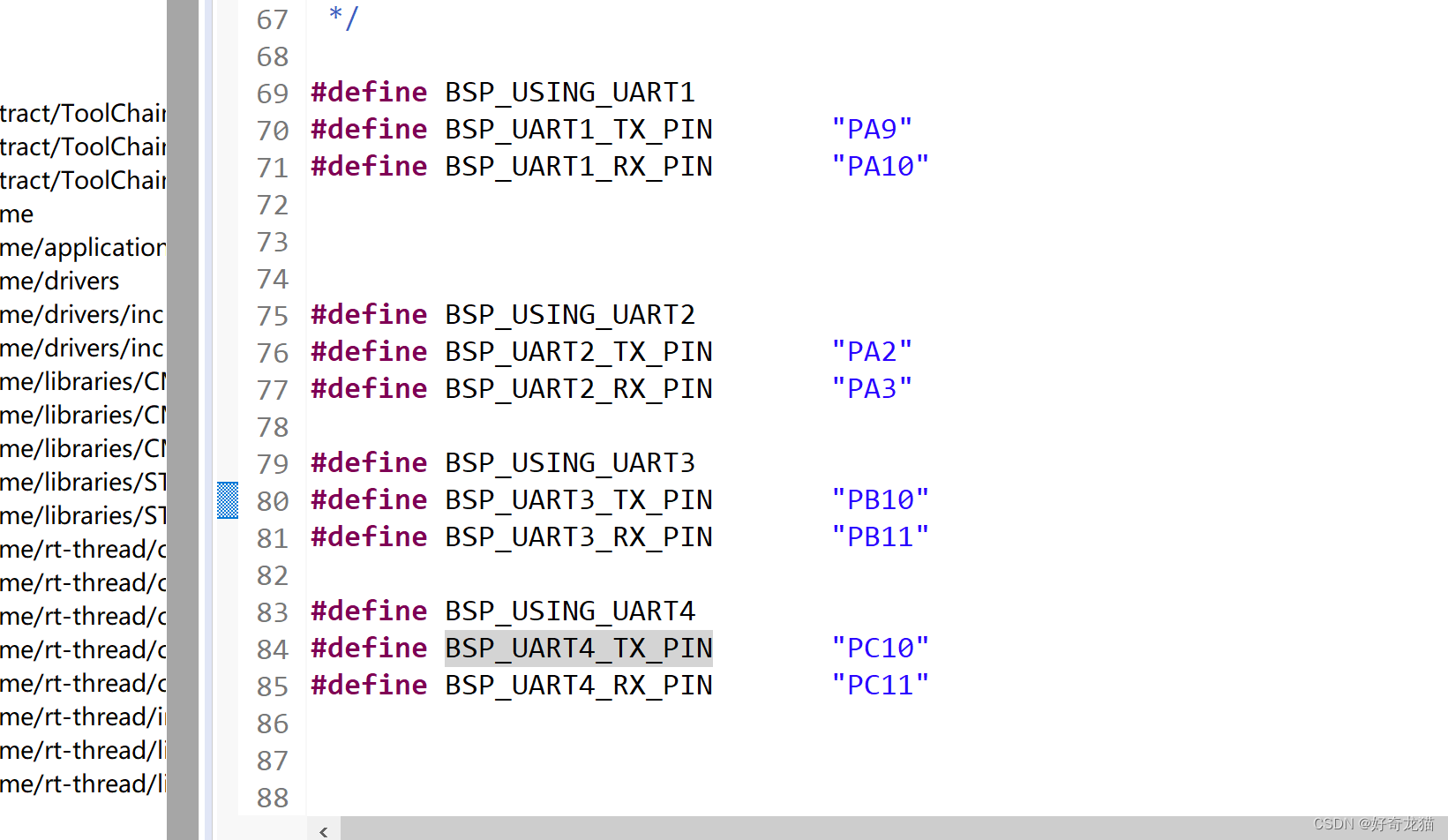

在board.h文件下加入如下代码
在这里插入图片描述

（3）配置文件

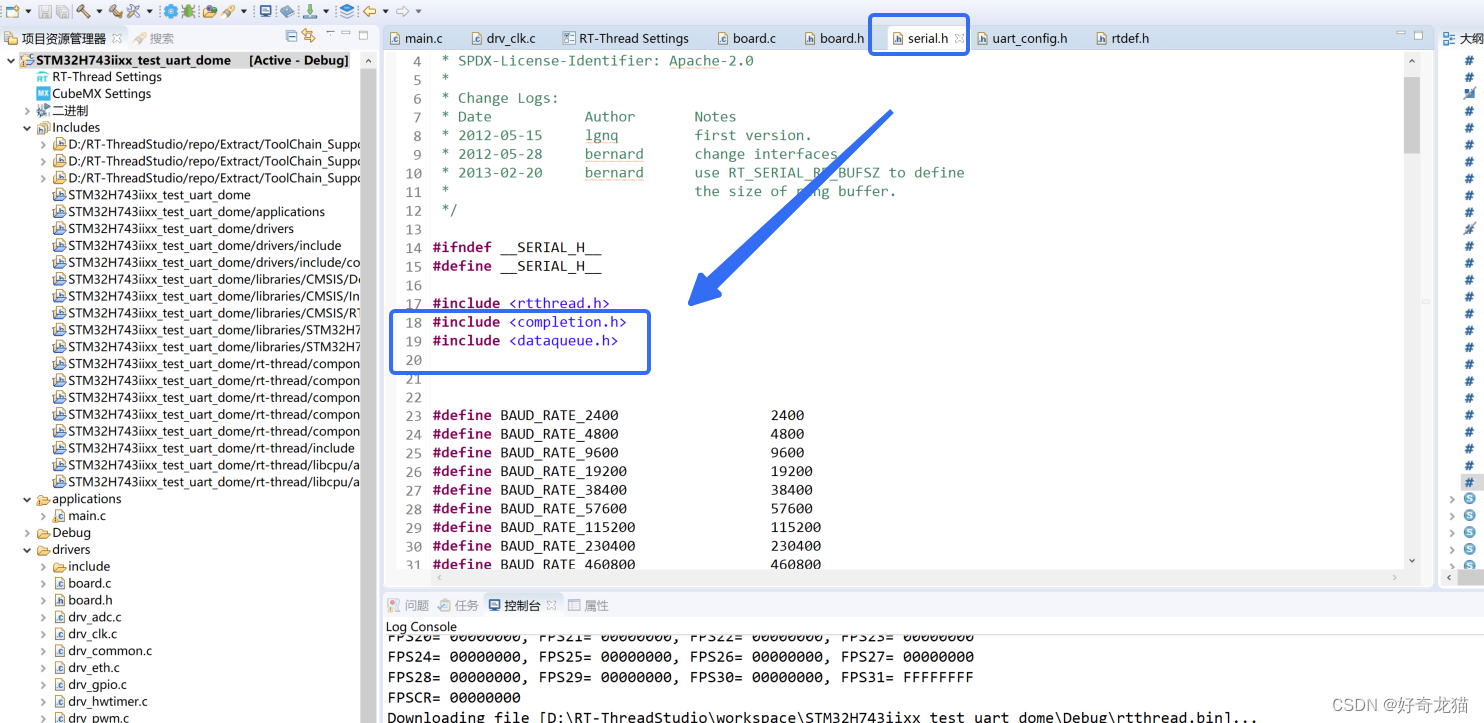

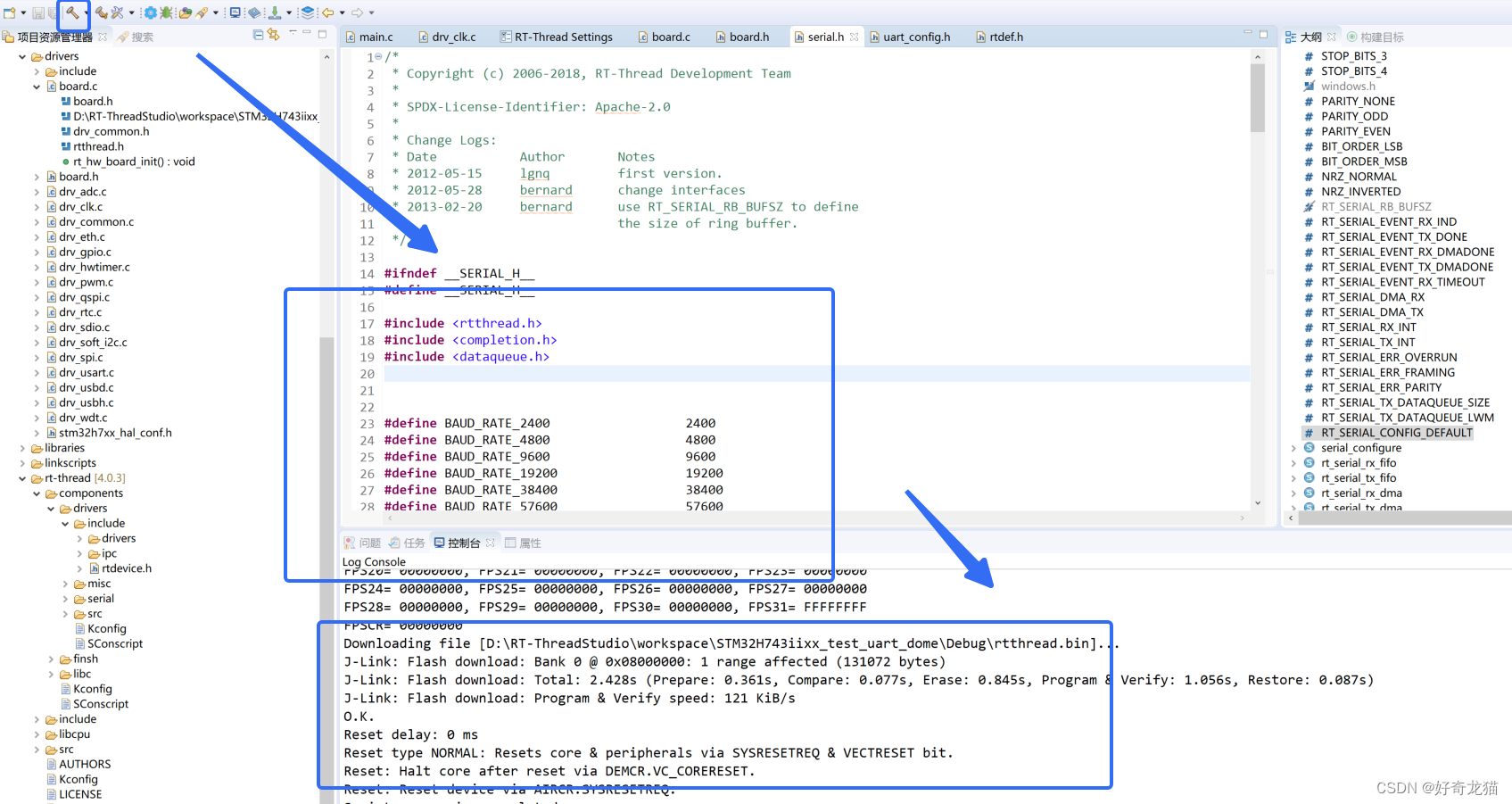

在文件rt-thread>>components>>drivers>>include>>drivers找到serial.h串口文件，很多配置其实rt-thread帮我们做好，我们需要自己连接下，如下图，找到文件后包含两个头文件。

#include <completion.h>
#include <dataqueue.h>

在这里插入图片描述

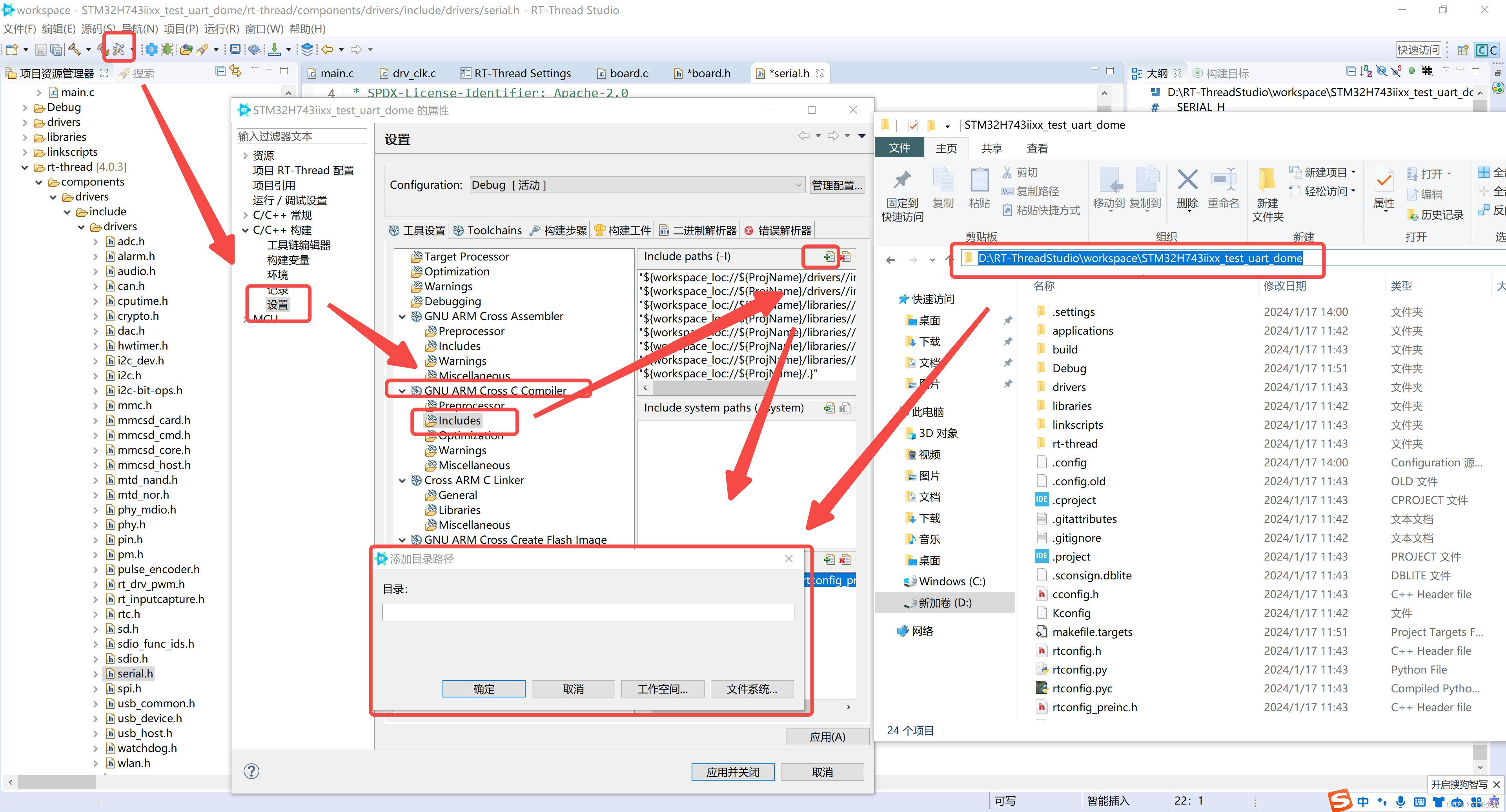

这步做完了了需要使用配置连接下，让编译器找到文件。
在这里插入图片描述

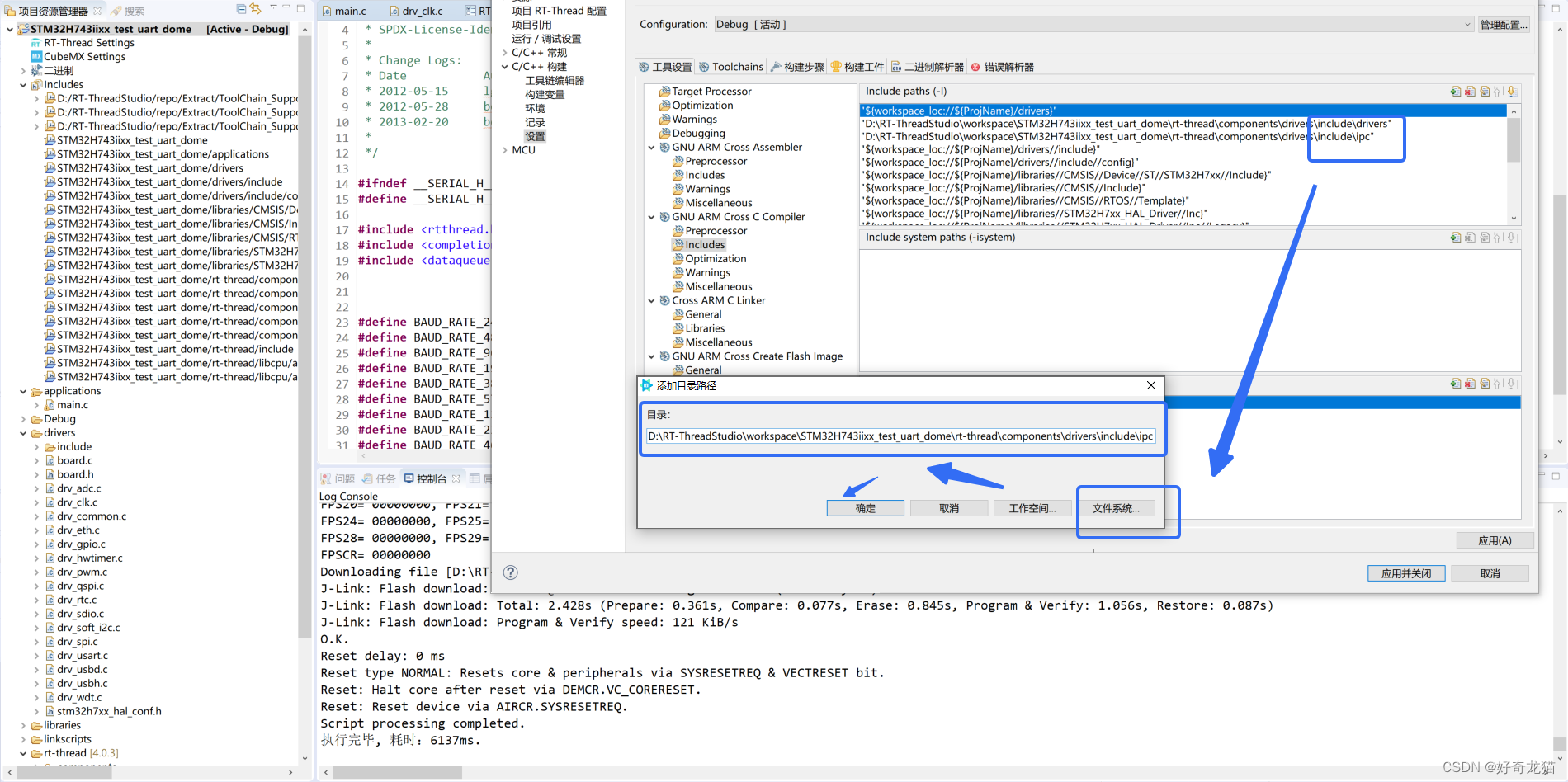

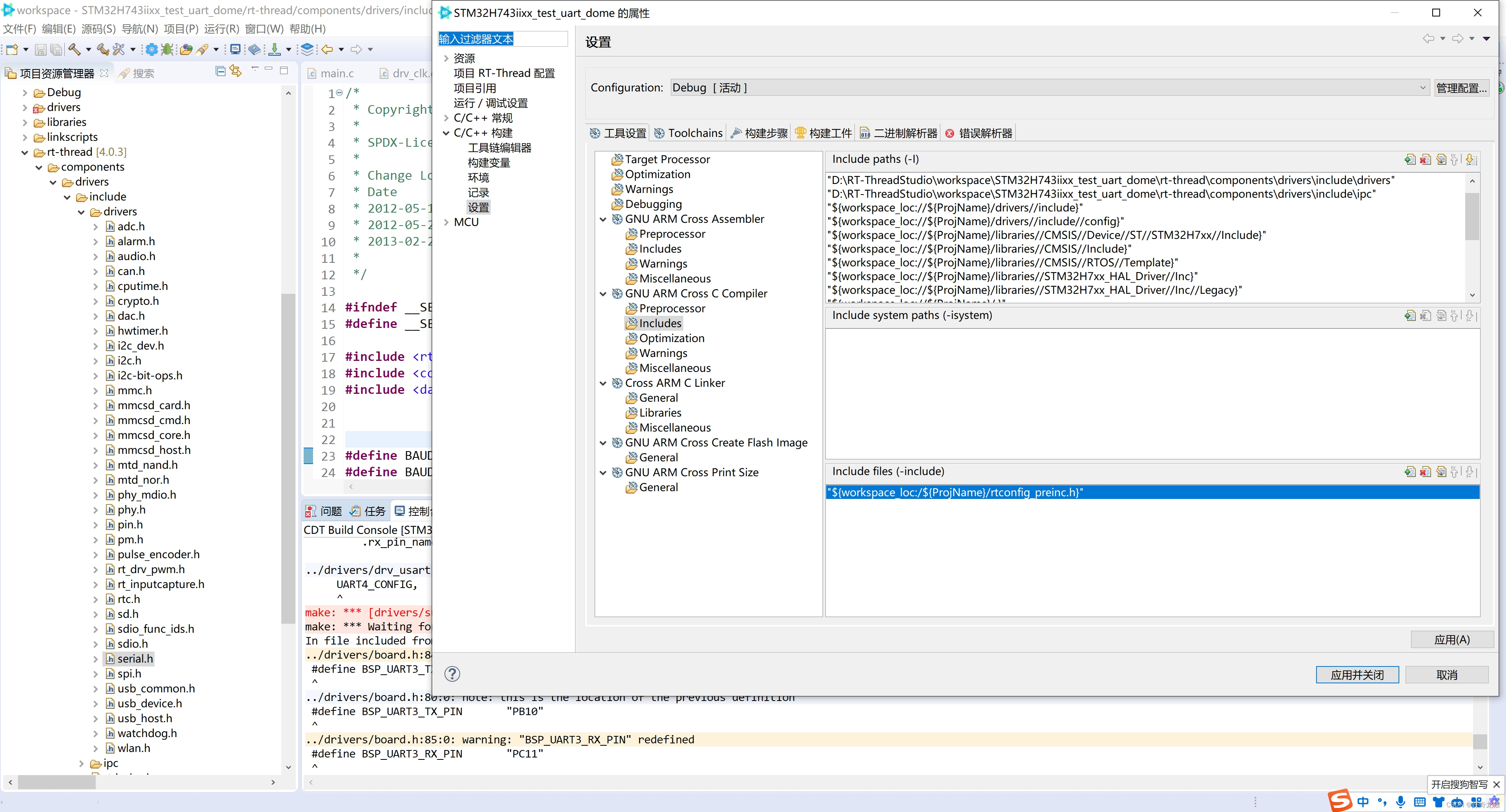

打开后选择文件洗头，选择对应目录
“{你建立工程下}rt-thread\components\drivers\include\drivers”
和
”{你建立工程下}rt-thread\components\drivers\include\ipc“
选择这个文件夹，因为以上其中一个文件在这里，我选择默认的所以添加的目录为
“C:\RT-ThreadStudio\workspace\demo-test\rt-thread\components\drivers\include\drivers”
和
”C:\RT-ThreadStudio\workspace\demo-test\rt-thread\components\drivers\include\ipc“

在这里插入图片描述
