文章详细描述了如何在多个交换机上配置MSTP，包括创建VLAN10-80，划分Instance1和Instance2，指定主备根桥，并配置接口为trunk模式放行VLAN。最后，对SW1和SW2进行MSTI配置以确定它们在不同实例中的角色。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

MSTP 基础配置在所有交换机上创建 VLAN10、20、30、40、50、60、70、80，配置 MSTP 域 hcip，并创建两个新的实例：Instance 1、Instance 2，将 VLAN10、30、50、70 映射到 Instance 1，将 VLAN20、40、60、80 映射到 Instance 2，同时将 SW1 规划为 MSTI1 的主根桥、MSTI2 的备份根桥，将 SW2 规划为 MSTI2 的主根桥、MSTI1 的备份根桥。

SW1 SW2 SW3 SW4 创建vlan

vlan batch 10 20 30 40 50 60 70 80

所有交换机互联接口都配置为 trunk 模式，并且放行上述创建的vlan

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40 50 60 70 80
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40 50 60 70 80
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40 50 60 70 80
#
interface GigabitEthernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40 50 60 70 80

#或者执行如下快速配置命令
port-group group-member g0/0/1 to g0/0/4
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40 50 60 70 80

所有交换机均配置MSTP

stp mode mstp
stp region-configuration
 region-name hcip
 revision-level 1
 instance 1 vlan 10 30 50 70
 instance 2 vlan 20 40 60 80
 active region-configuration

将 SW1 规划为 MSTI1 的主根桥、MSTI2 的备份根桥，

stp instance 1 root primary
stp instance 2 root secondary

将 SW2 规划为 MSTI2 的主根桥、MSTI1 的备份根桥。

stp instance 1 root secondary
stp instance 2 root primary

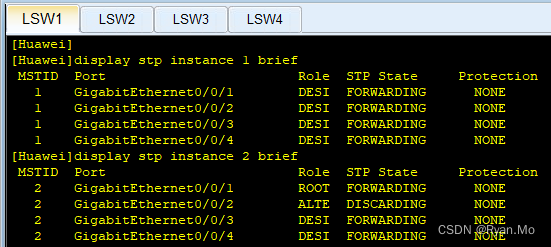

SW1查看配置结果

SW2查看配置结果

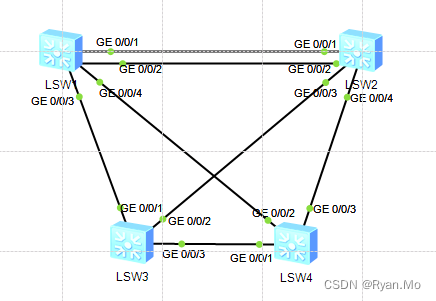

连线接口图
