涂鸦模组开发_压力传感器HX711——1. 模块准备

概述

涂鸦智能 (NYSE：TUYA) 是一家致力于让生活更智能的领先技术公司，涂鸦提供能够智连万物的云平台，打造互联互通的开发标准，连接品牌、OEM 厂商、开发者、零售商和各行业的智能化需求，涂鸦的解决方案赋能并提升合作伙伴和客户的产品价值，同时通过技术应用使消费者的生活更加便利，涂鸦智能的智慧商业 SaaS 为丰富的垂直行业提供智能解决方案。涂鸦智能领先业界的技术，符合严格的数据保护标准和安全性。
压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
同时压力传感器可以应用于电子称重系统或者久坐系统，实现了称重显示、超限报警、校准、适应各种工作环境、远程实时监控等多种功能,可以广泛应用于各种称重场景。

视频教学

听不到声音的请点击跳转进行观看。
https://www.bilibili.com/video/BV1DY411G7Zg/

涂鸦模组开发（压力传感器HX711）——1. 模块准备

资料下载

https://download.csdn.net/download/qq_24312945/84796130

采集模块

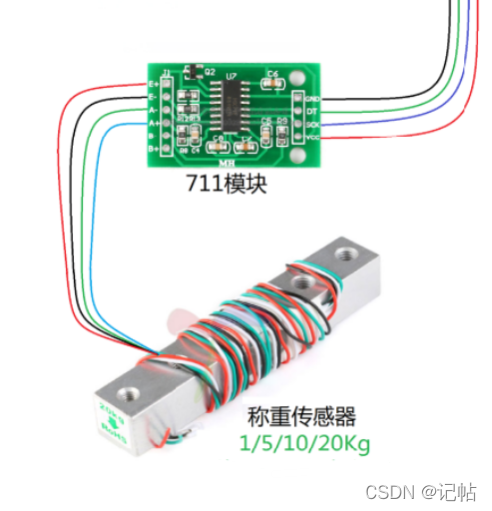

使用的是下图这款HX711 24位AD模块和一个20kg的称重传感器。
在这里插入图片描述在这里插入图片描述

涂鸦产品创建

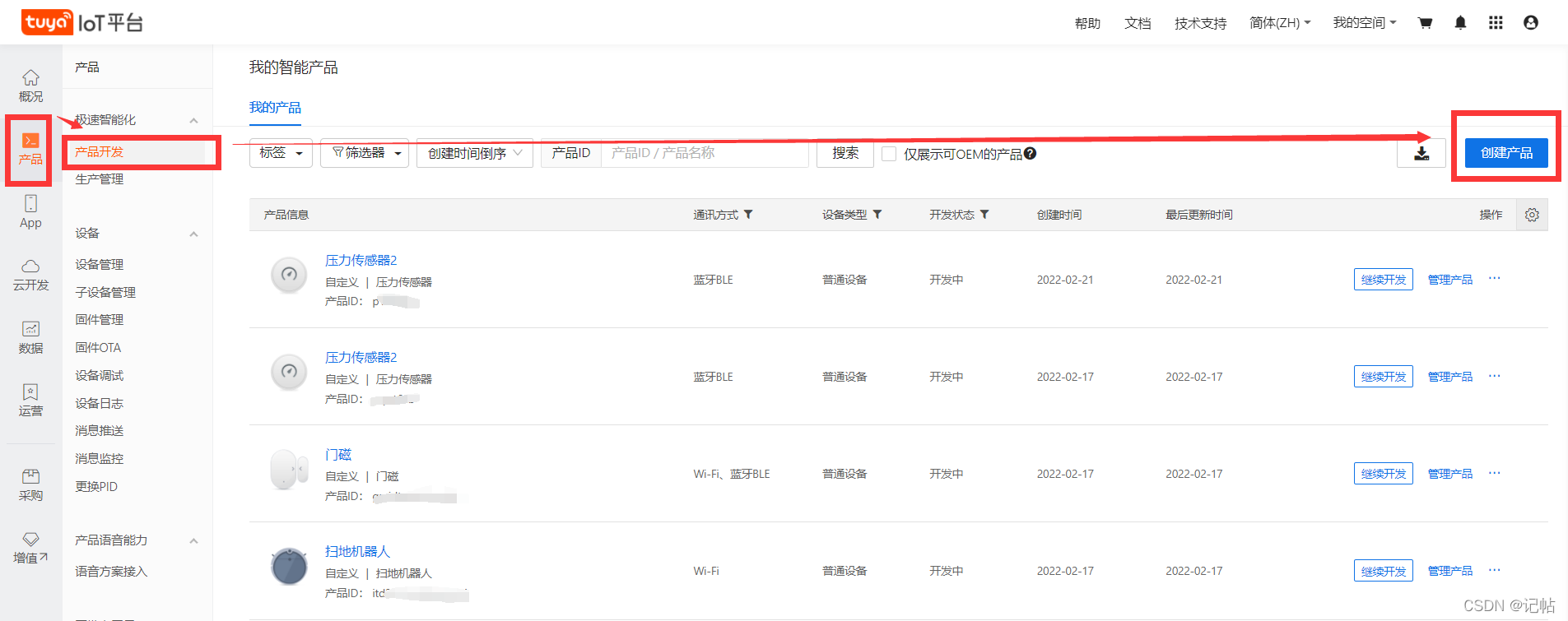

进入涂鸦I，点击产品->产品开发->创建产品。
在这里插入图片描述

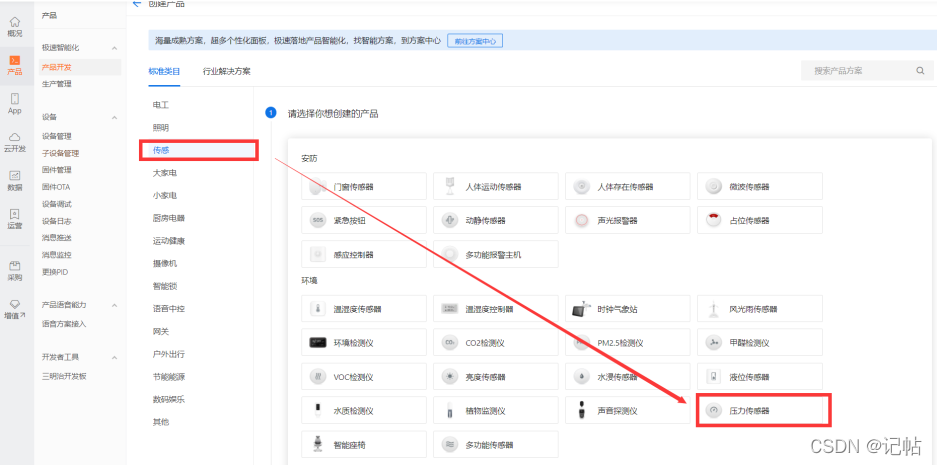

然后在传感->压力传感器中进行创建。
在这里插入图片描述

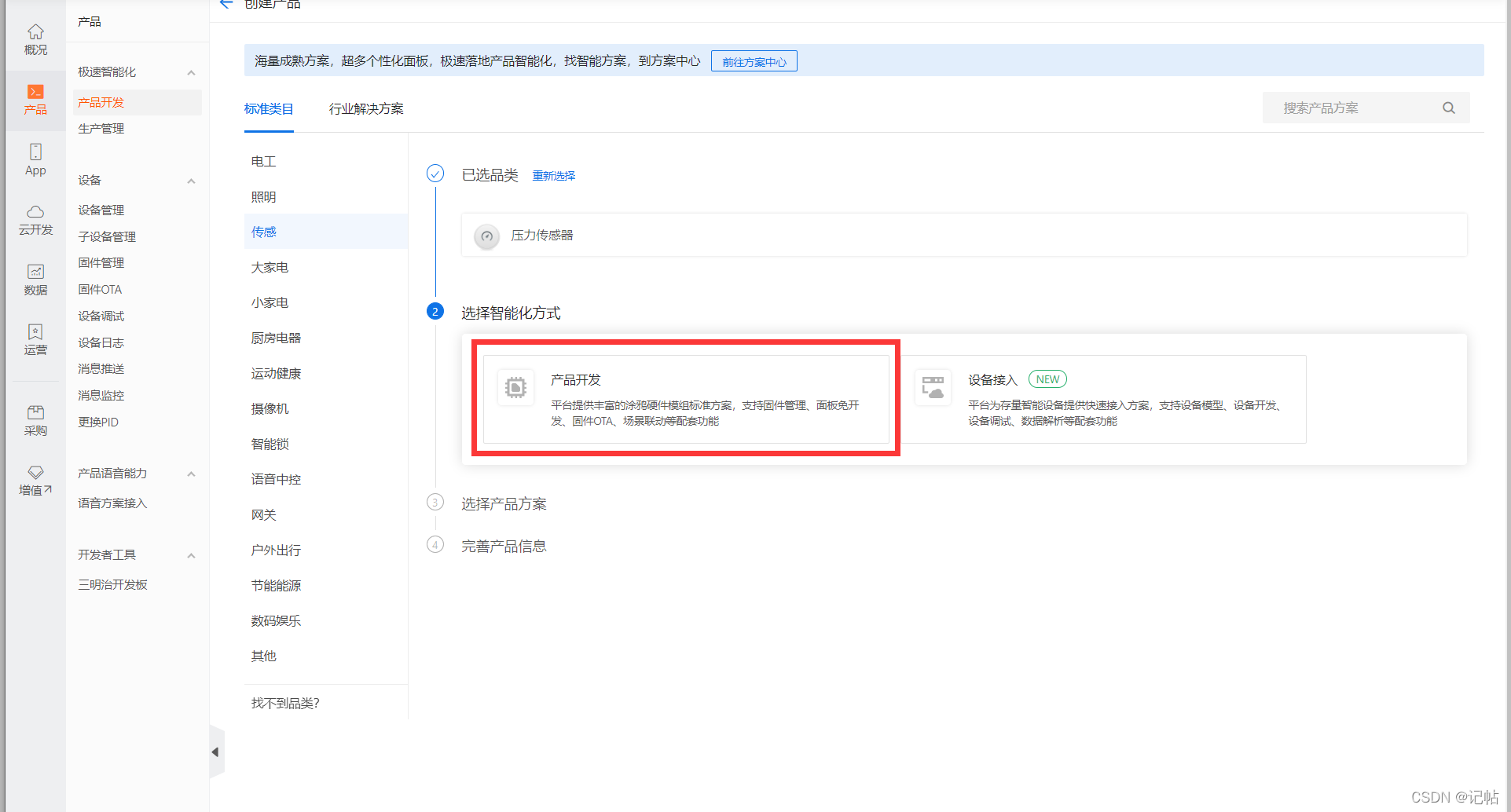

选择产品开发。
在这里插入图片描述

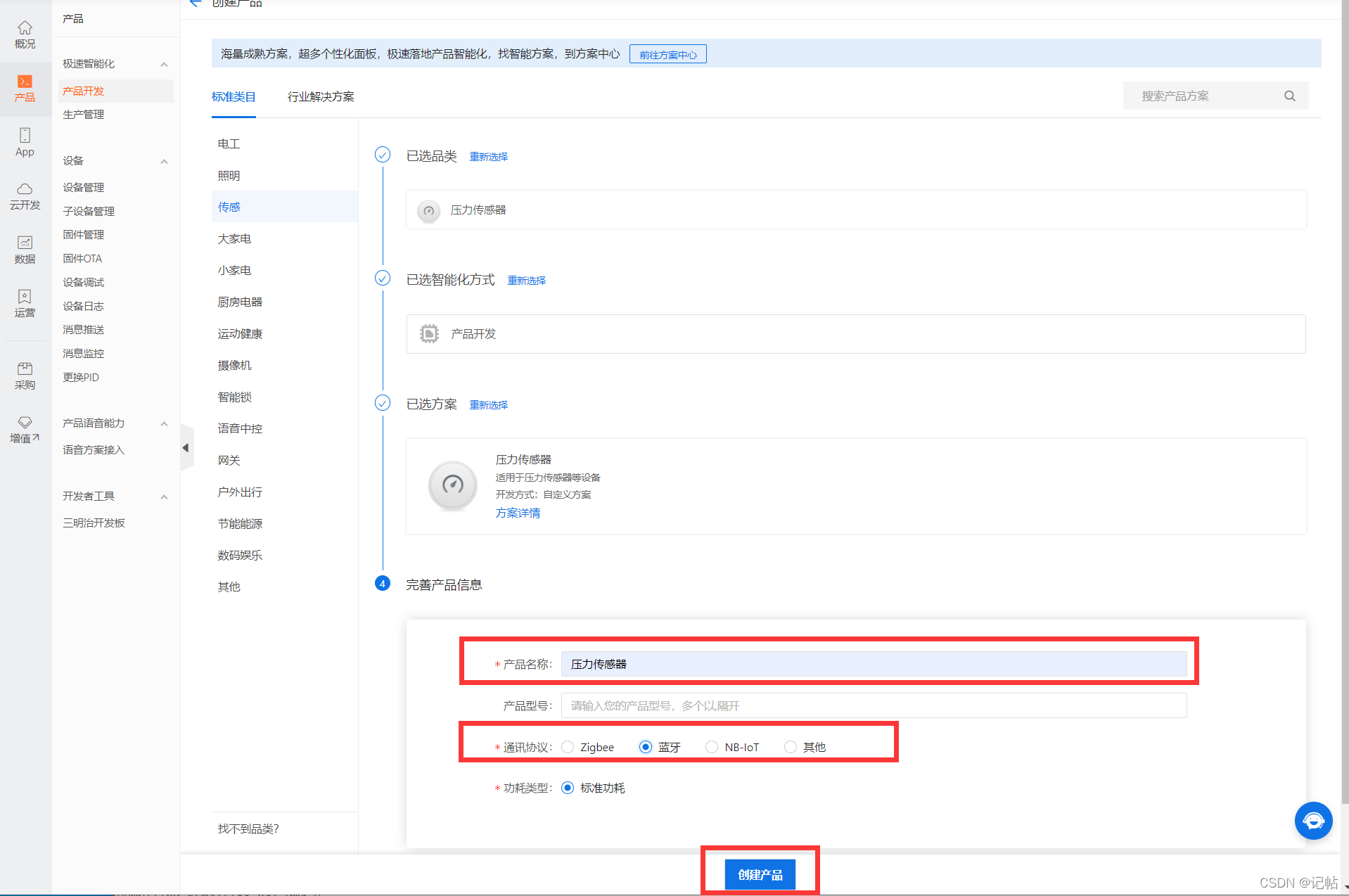

在产品名称中输入自己产品名称，协议这里选用蓝牙。
在这里插入图片描述

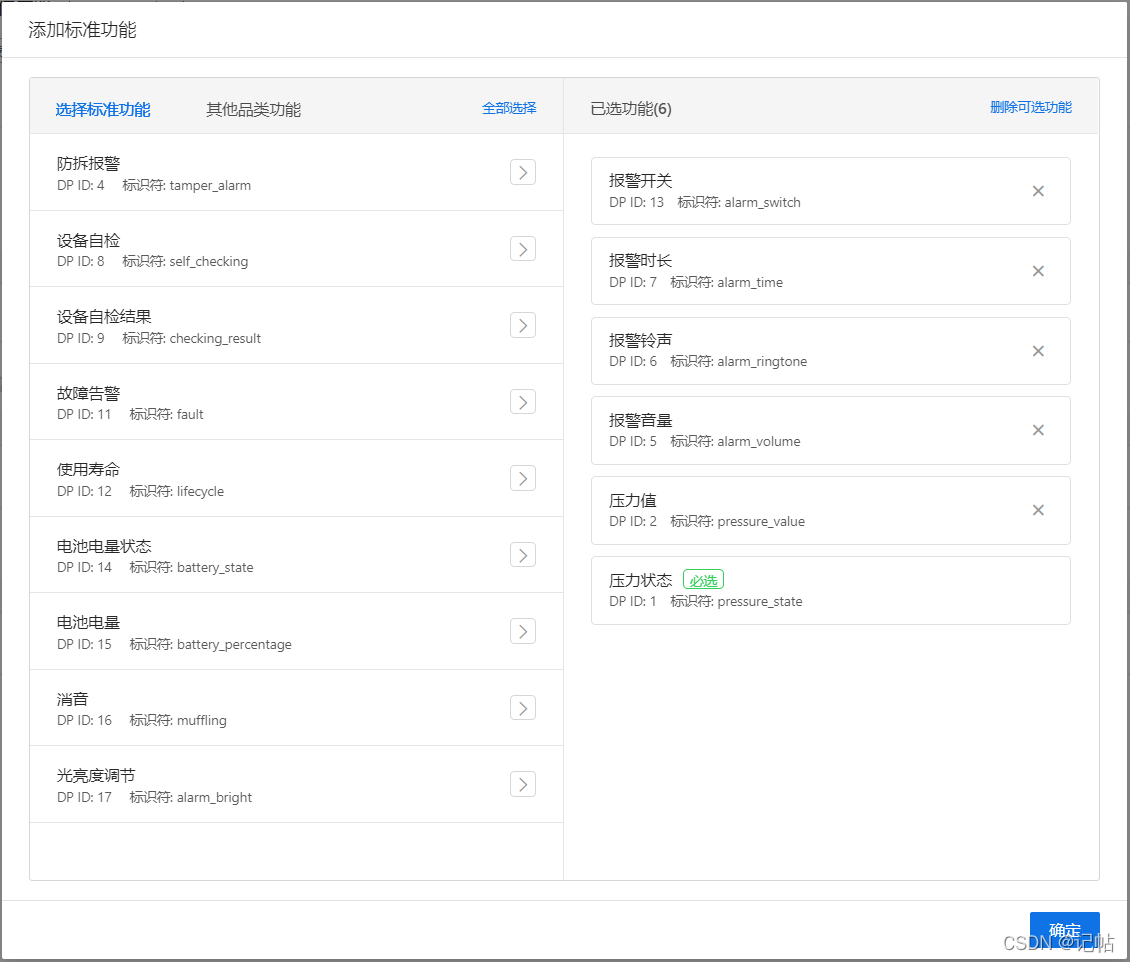

之后选择自己想要的功能。
在这里插入图片描述

创建完毕，可以在功能定义中进行添加功能，也可以自定义自己的功能。
在这里插入图片描述

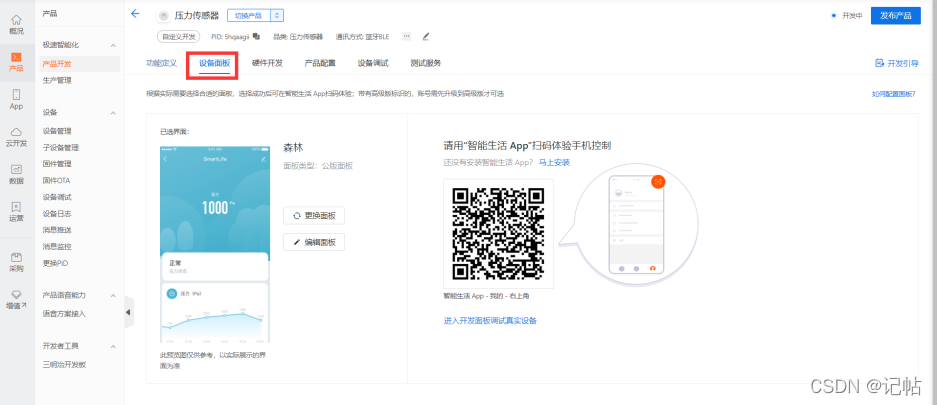

在设备模板中可以定义自己想要的APP界面。
在这里插入图片描述

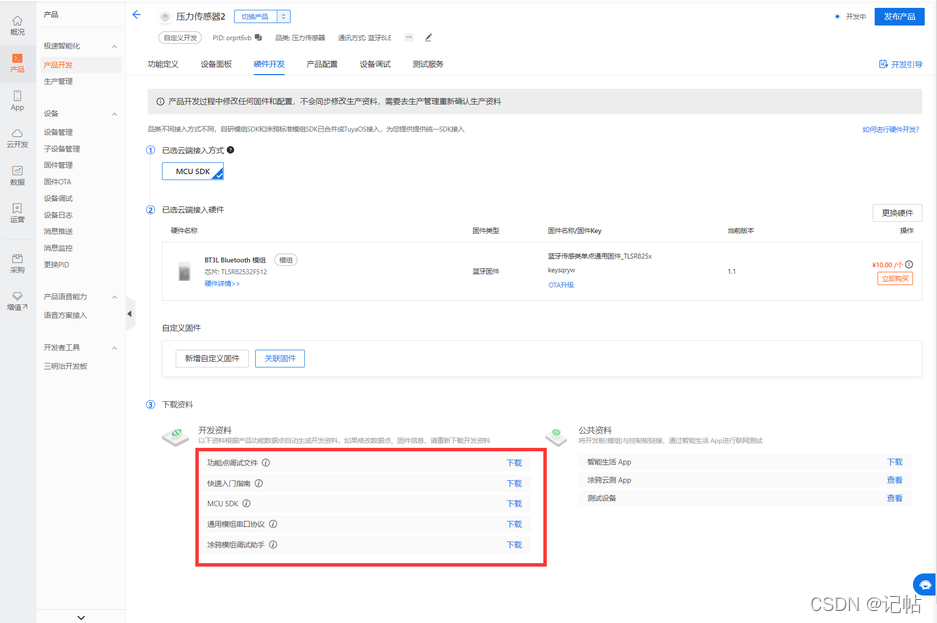

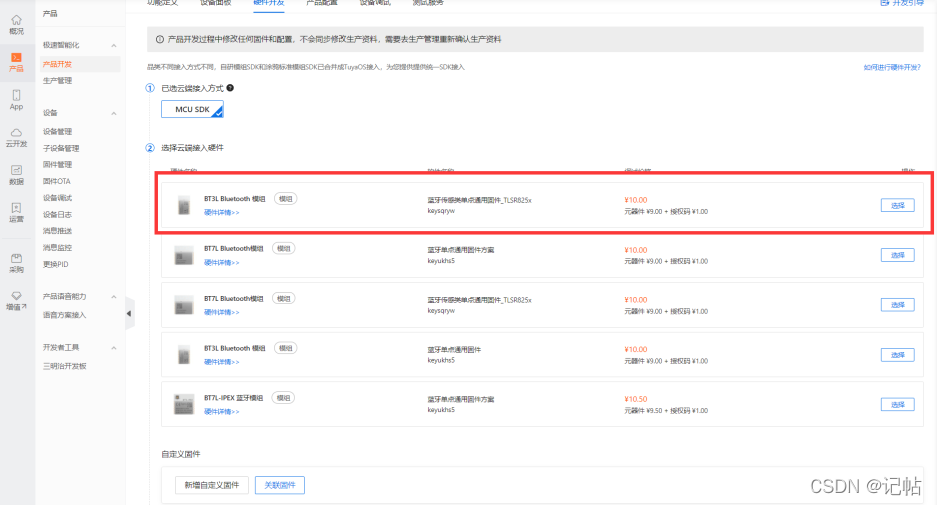

在硬件开发中选择硬件，这里使用的是BT3L的蓝牙模组。
在这里插入图片描述

创建完毕，就可以将开发资料进行下载，进行调试和配置。
在这里插入图片描述

涂鸦产品信息查询

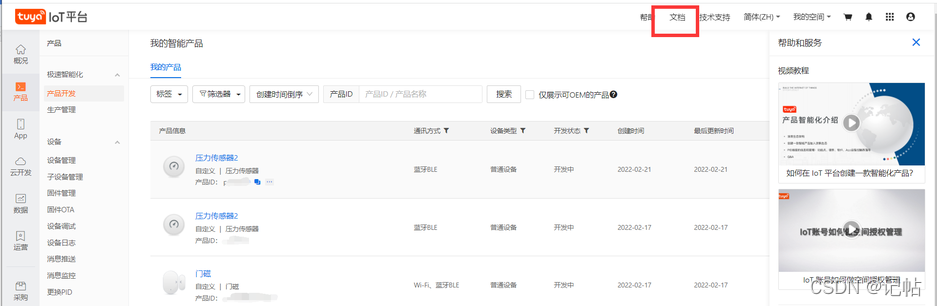

在涂鸦产品首页中，点击文档可以进行查询设备模块信息。
在这里插入图片描述

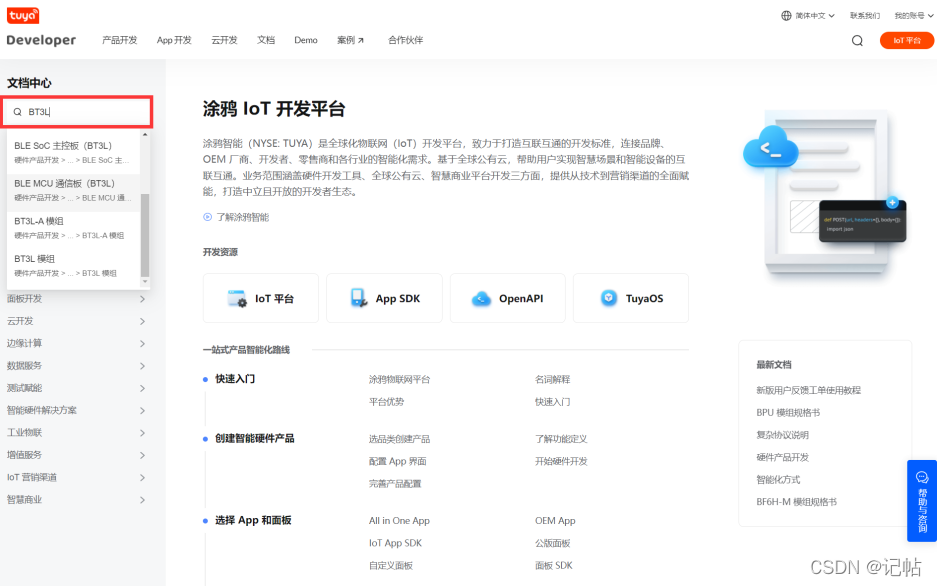

在文档中心中，可以输入模块信息进行查询。
在这里插入图片描述

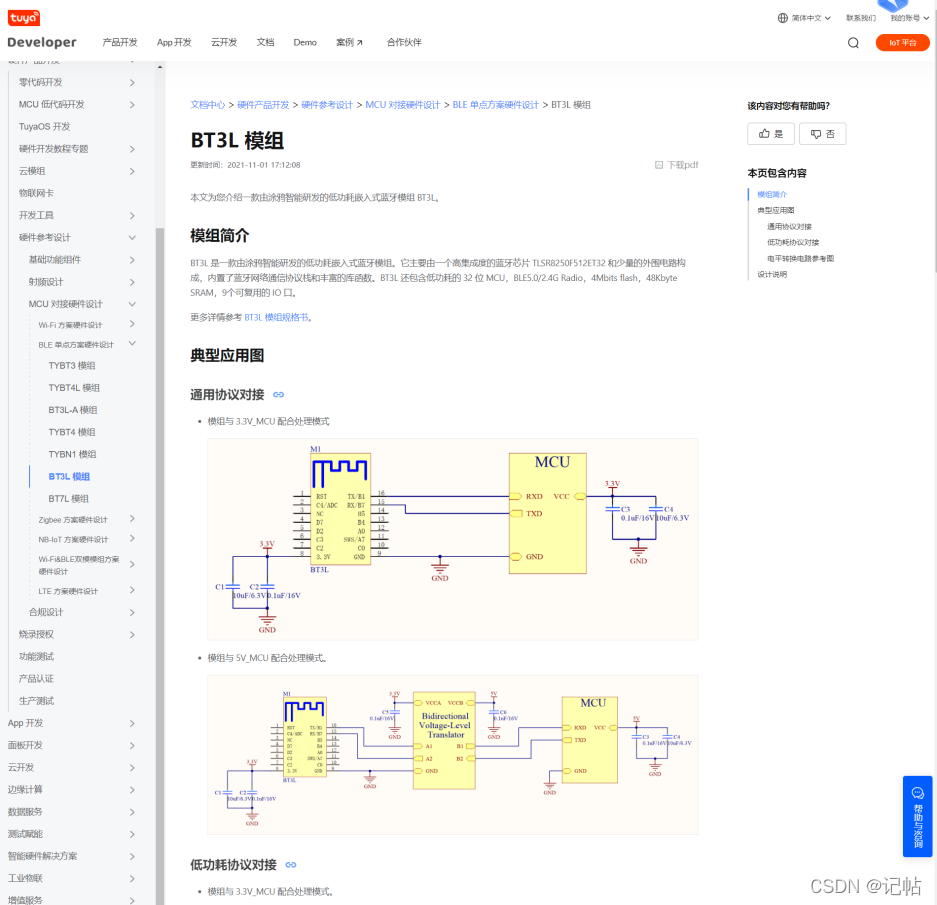

就可以查询到模块的基本信息以及典型应用。
在这里插入图片描述

STM32F103主控

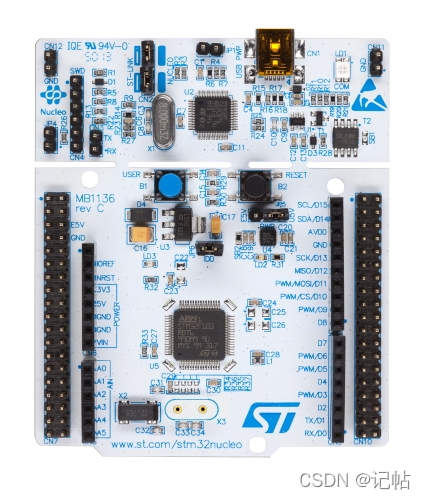

这里使用的是st官方的NUCLEO-F103RB。
在这里插入图片描述

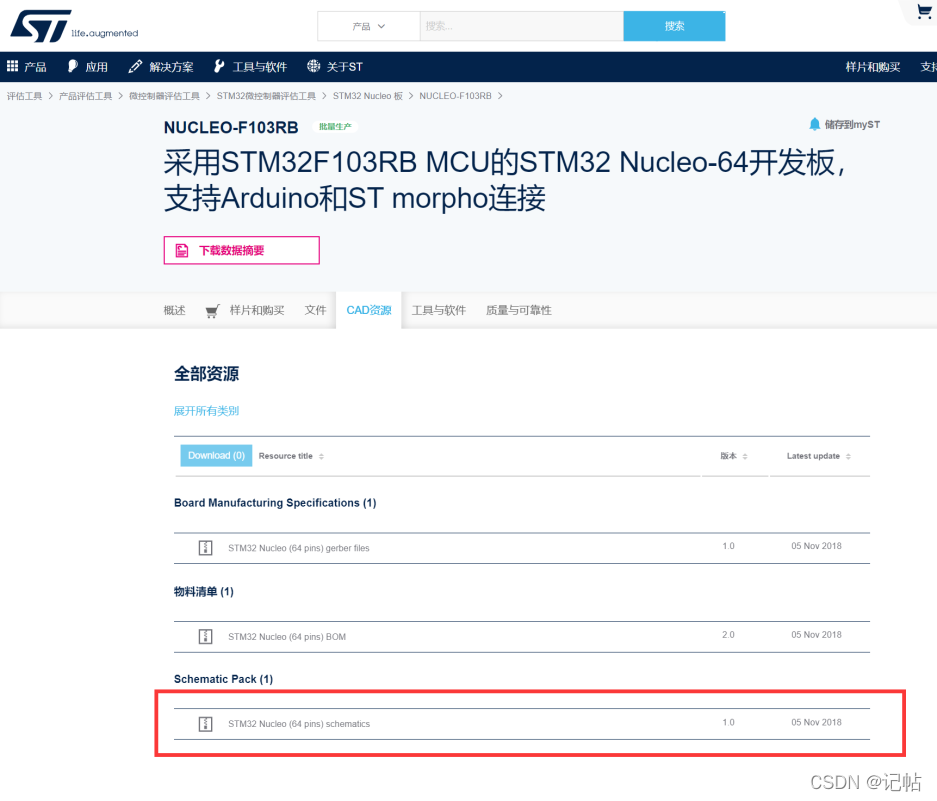

对于该主控的原理图，可以在官方种进行下载，下载地址如下：
https://www.st.com/zh/evaluation-tools/nucleo-f103rb.html#cad-resources

在这里插入图片描述

最后

以上的代码会在Q群里分享。QQ群：615061293。
或者关注微信公众号『记帖』，持续更新文章和学习资料,可加作者的微信交流学习!
