3GPP(学习) 38521-1 6.2C.1 Configured transmitted power for SUL

测试目的

为了验证测量的 UE 配置的最大输出功率 PUMAX,f,c 是否在指定范围内。

测试适应性

本次测试适用于支持在SUL频段上运行的所有类型的NR UE版本 R15以及更高版本

最低一致性要求

当 UE 在服务小区中同时配置 NR UL 和 NR SUL 载波时，无论是在 UL 载波还是 SUL 载波上进行活动传输，6.2.4 中规定的配置发射功率要求适用于 UL 载波和 SUL 载波。

对于支持SUL 频段组合的UE，表6.2C.2-1 中的ΔTIB,c 适用。

此要求的规范参考是 TS 38.101-1 [2] 条款 6.2C。

此处为 6.2.4 中规定的配置发射功率要求

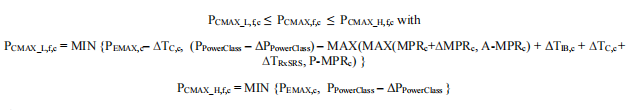

允许UE在每个时隙为服务小区c的载波f设置其配置的最大输出功率PCMAX,f,c。 配置的最大输出功率 PCMAX,f,c 设置在以下范围内：



where:

PEMAX,c 是由 p-Max IE 或 NR-NS-PmaxList IE 的字段 additionalPmax 给出的值，以根据 TS 38.331[7] 适用的为准； PPowerClass为表6.2.1.3-1规定的最大UE功率，不考虑表6.2.1.3-1规定的容差；

当 IE powerBoostPi2BPSK 设置为 1 时，对于在 TDD 频段 n40、n41、n77、n78 和 n79 中使用 PI/2 BPSK 调制和 UE 表示支持功率等级 3 的 UE，PEMAX,c 增加 +3 dB UE能力powerBoosting-pi2BPSK和40%或更少的无线帧时隙用于上行传输PEMAX,c≥20dBm（准确评估周期不少于1个无线帧）。

当 IE powerBoostPi2BPSK 设置为 1 时，对于在 TDD 频段 n40、n41、n77、n78 和 n79 中使用 PI/2 BPSK 调制和 UE 指示支持 UE 能力 powerBoosting 的具有功率等级 3 能力的 UE，ΔPPowerClass = -3 dB 使用 pi2BPSK 和无线电帧中 40% 或更少的时隙

当指示 P-max 为 23 dBm 或更低时，ΔPPowerClass = 3 dB 对于具有功率等级 2 能力的 UE； 或者当UE能力maxUplinkDutyCycle-PC2-FR1字段不存在，且某个评估周期内传输的上行符号百分比大于50%时； 或者当UE能力maxUplinkDutyCycle-PC2-FR1字段不存在且在某个评估周期内传输的上行符号百分比大于TS 38.331定义的maxUplinkDutyCycle-PC2-FR1时（准确评估周期不小于1 无线电帧）； 否则 ΔPpowerClass = 0 dB；

∆TIB,c 是 6.2A.4.0.2（NR CA）、SUL 条款 6.2C.2 或 EN-DC TS 38.101-3 [4] 条款 6.2B.4.2 中规定的服务小区 c 的附加容限 ; = 0 dB 否则； 如果 UE 支持多于一种的 CA、SUL 或 DC 频段组合，并且一个工作频段属于多于一种频段组合，则:

a) 当工作频段频率范围≤ 1 GHz 时，适用的附加 ∆TIB,c 应为本规范第 6.2A.4.0.2、6.2C.2 和 6.2B 中定义的所有频段组合的平均值。 TS 38.101-3 [4] 中的 4.2，在支持的频段组合中适用于该操作频段的小数点后一位。 如果低频段 UL 和高频段 DL 之间存在谐波关系，则应应用涉及此类频段的不同支持频段组合中的最大 ΔTIB,c
b) 当工作频段频率范围 > 1 GHz 时，适用的附加 ΔTIB,c 应为本规范 6.2A.0.4.2、6.2C.2 和 6.2B 中定义的所有频段组合的最大值。 TS 38.101-3 [4] 中的 4.2 用于适用的操作频段。

当38.101-1中表6.2.1-1中的注3适用于服务小区c时，ΔTC,c = 1.5dB，否则ΔTC,c = 0dB； 服务小区 c 的 MPRc 和 A-MPRc 分别在 6.2.2.3 和 6.2.3.3 中规定； 服务小区 c 的 ∆MPRc 在第 6.2.2 节中规定。

当 SRS-TxSwitch 能力指示为“1T2R”、“1T4R”或“1T4R/2T4R”且 UE 配置了 SRS 资源集中的 4 个 SRS 资源时，当 UE 将 SRS 发送到第一个 SRS 端口以外的端口时，应用 ΔTRxSRS， 当SRS-TxSwitch能力被指示为’2T4R’或’1T4R/2T4R’且UE配置有SRS资源集中的2个SRS资源时，当UE向第一或第二SRS端口以外的其他端口发送SRS时。 ∆TRxSRS 的值对于 n79 为 4.5dB，对于 FUL_high 低于 n79 的 FUL_low 的频段为 3dB。

对于其他 SRS 传输，ΔTRxSRS 为零；

P-MPRc 是允许的最大输出功率降低
a) 在 3GPP RAN 规范范围之外的场景下，在多个 RAT 上同时传输的情况下，确保符合适用的电磁能量吸收要求并满足无用发射/自卫要求；
b) 确保在接近检测的情况下符合适用的电磁能量吸收要求，以解决需要较低最大输出功率的此类要求。

UE 应仅在上述情况下为服务小区 c 应用 P-MPRc。 对于 UE 进行的一致性测试，P-MPRc 应为 0 dB

注 1：P-MPRc 被引入到 PCMAX,f,c 等式中，以便 UE 可以向 eNB 报告可用的最大输出发射功率。 该信息可以被 eNB 用于调度决策。
注 2：P-MPRc 可能会影响所选 UL 传输路径的最大上行链路性能。

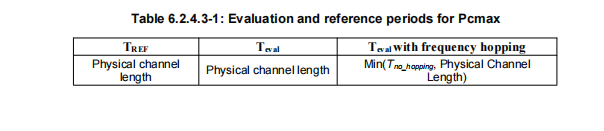

TREF 和 Teval 在表 6.2.4.3-1 中指定。 对于每个 TREF，每个 Teval 评估服务小区 c 的 PCMAX,L,c，并由 Teval 内传输的最小值给出； 然后将超过一个或多个 Teval 的最小 PCMAX_L,f,c 应用于整个 TREF



测得的配置最大输出功率 PUMAX,f,c 应在以下范围内：
PCMAX_L,f,c – MAX{TL,c, T(PCMAX_L,f,c)} ≤ PUMAX,f,c ≤ PCMAX_H,f,c + T(PCMAX_H,f,c)

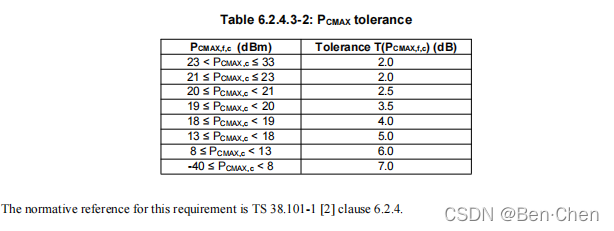

其中，表 6.2.4.3-2 中规定了 PCMAX,f,c 适用值的公差 T(PCMAX,f,c)。 容差 TL,c 是表 6.2.1.3-1 中规定的适用工作频段的下限容差的绝对值。

测试描述

初始条件是 UE 需要在其中进行测试的一组测试配置，以及 SS 与 UE 一起采取的步骤，以达到正确的测量状态。

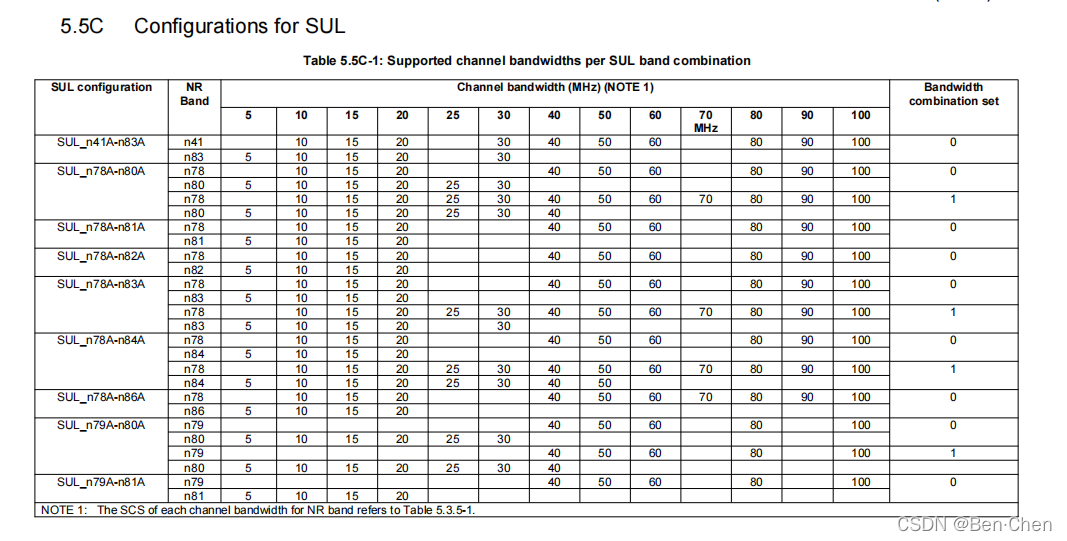

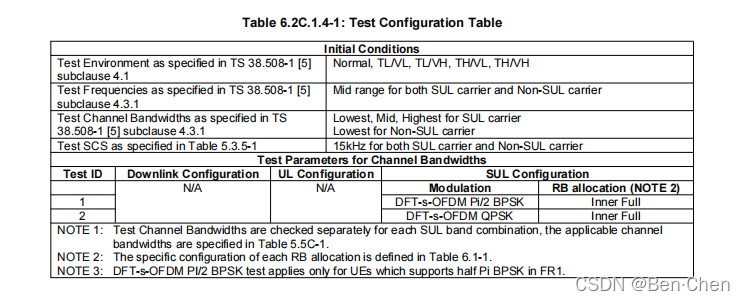

初始测试配置包括环境条件、测试频率、测试信道带宽和基于表 5.5C-1 中规定的 NR 工作频段的子载波间隔。 所有这些配置都应针对测试信道带宽和子载波间隔的每种组合使用适用的测试参数进行测试，如表 6.2C.1.4-1 所示。 上行链路参考测量信道（RMC）的细节在附件 A.2 中规定。 测量前的PDSCH和PDCCH配置见附件C.2。

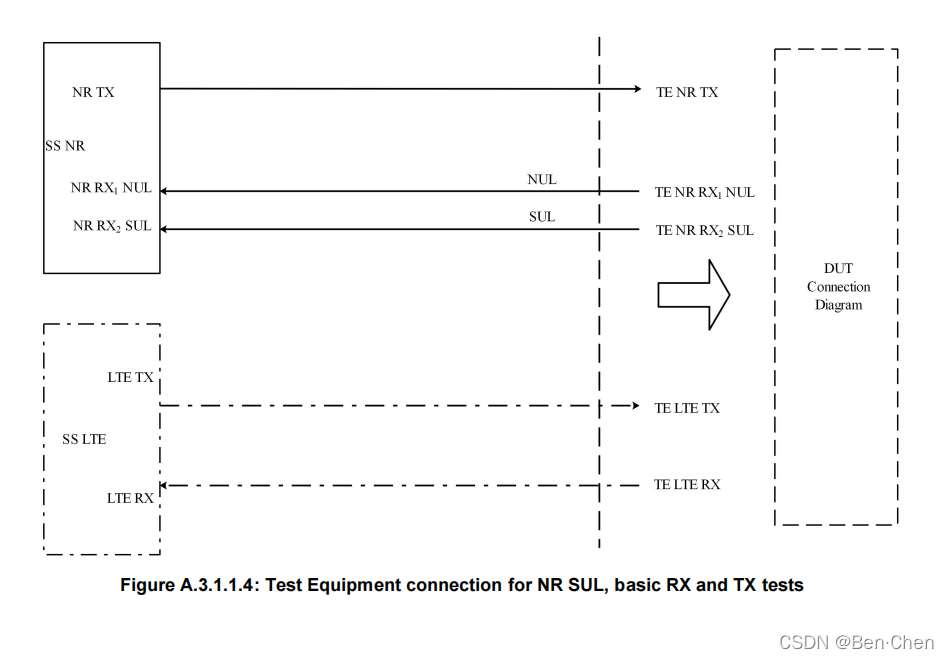

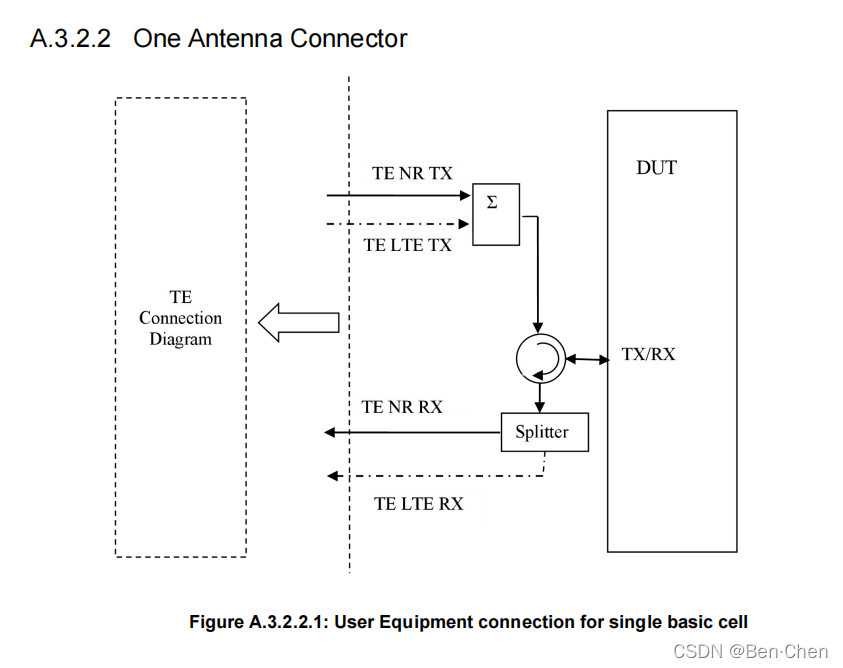

将 SS 连接到 UE 天线连接器，如 TS 38.508-1 [5] 附件 A，TE 图的图 A.3.1.1.4 和 UE 图的 A.3.2 节所示。





小区的参数设置根据 TS 38.508-1 [5] subclause 4.4.3 进行设置

下行信号最初根据附件 C.0、C.1、C.2 建立，上行信号根据附件 G.0、G.1、G.2 和 G.3.0 建立，并考虑补充上行物理信道。

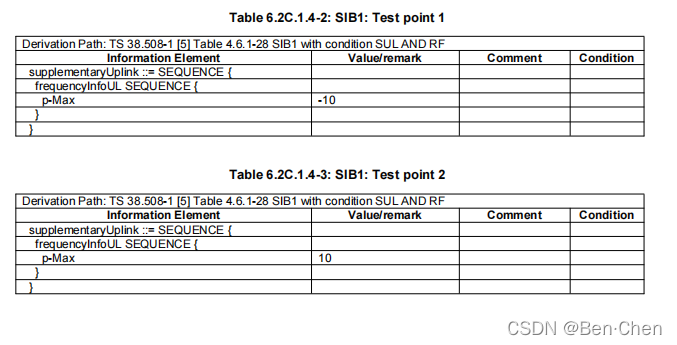

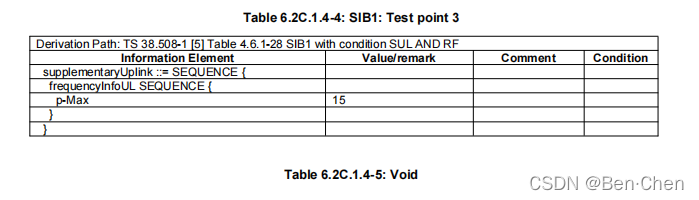

初始条件下的消息内容根据 TS 38.508-1 [5] 子条款 4.3.6.1.1.2 确保表 4.3.6.1.1.2-1 中的 UL/SUL 指示符和条件 SUL，子条款 4.6 确保表 4.6.3-14、4.6 .3-15 和 4.6.3-19 条件为 SUL，表 4.6.3-167 条件为 PUSCH_PUCCH_ON_SUL，另外还考虑了表 6.2C.1.4-2 ~表 6.2C.1.4-4 中所示的以下例外情况。

测试要求

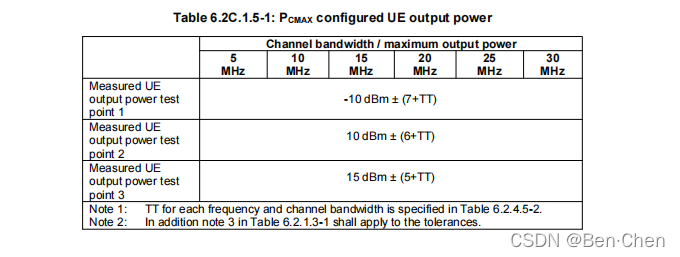

在 SUL 载波上测得的最大输出功率不得超过表中规定的值



对于支持上行链路分配给一个 E-UTRA 频段和一个补充 E-UTRA 频段的 SUL 配置的 UE，表 6.2C.2-1 中的 ΔTIB,c 应适用于适用频段。
