14. 一个周视瞄准镜的双胶合望远物镜（加棱镜）的设计

导论：

设计一个周视瞄准镜的双胶合望远物镜（加棱镜），技术要求如下：

视放大率3.7X

出瞳直径：D'=4mm

出瞳距离：大于等于4mm

全视场角：2=10度

物镜焦距：f'=85mm

棱镜折射率：n=1.5163（K9）

棱镜展开长度：31mm

棱镜距离物镜的距离：10mm

孔径光阑位在物镜前：35mm

为了保证补偿目镜的像差，要求物镜系统（包括双胶合物镜和棱镜）的像差为

。

双胶合物镜的全部参数如下：

半径	厚度	玻璃
r1=140.96
r2=-22.14	4	K10
r3=-46.47	2	ZF1

zemax设计与优化

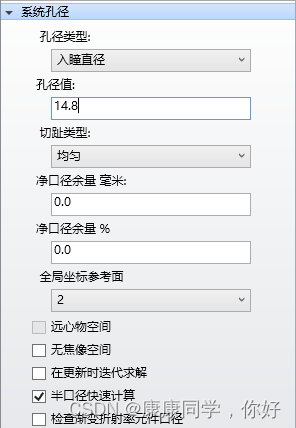

在系统选项中选择系统孔径，并根据设计要求输入“14.8”。

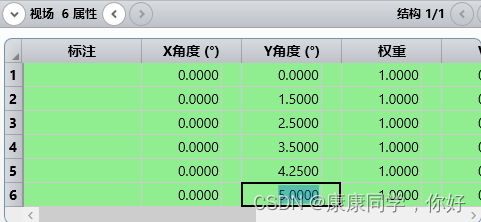

在视场设定对话框中设置6个视场（0 0.3 0.5 0.7 0.85 1视场），如下图：

在波长设定对话框中，选择F，d，C自动加入3个波长，如下图：

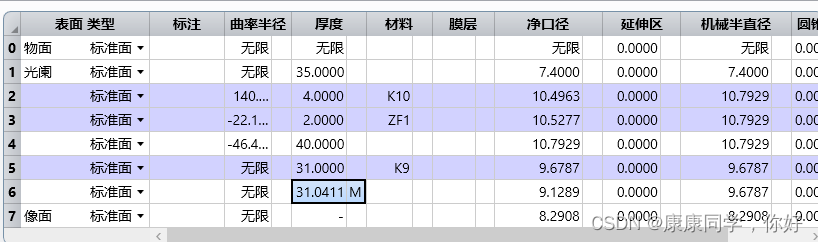

然后在镜头数据中输入求解出来的初始结构，如下图：

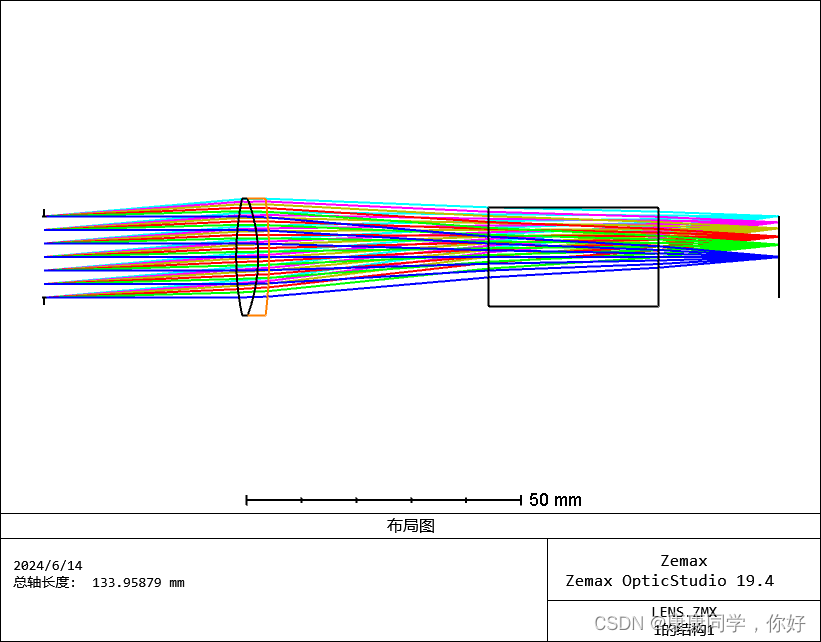

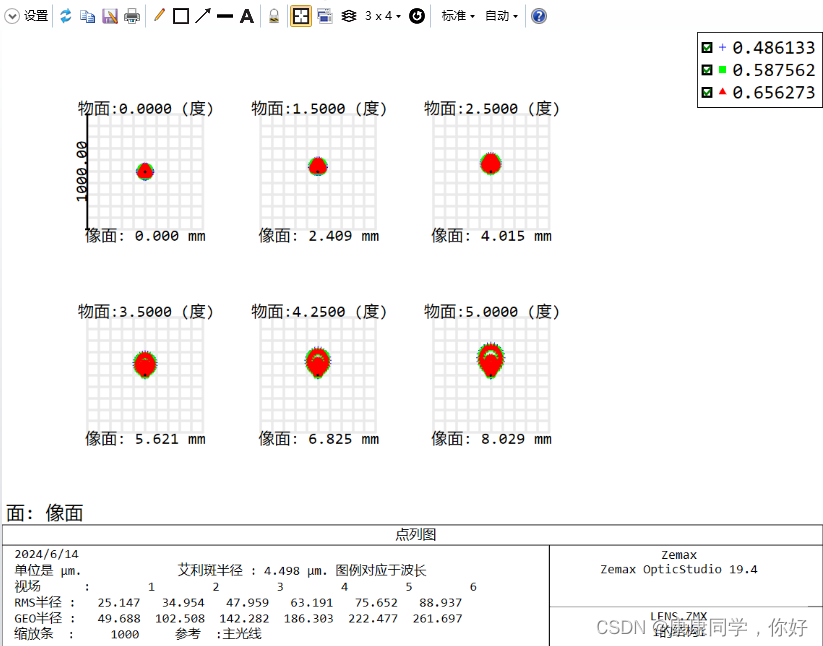

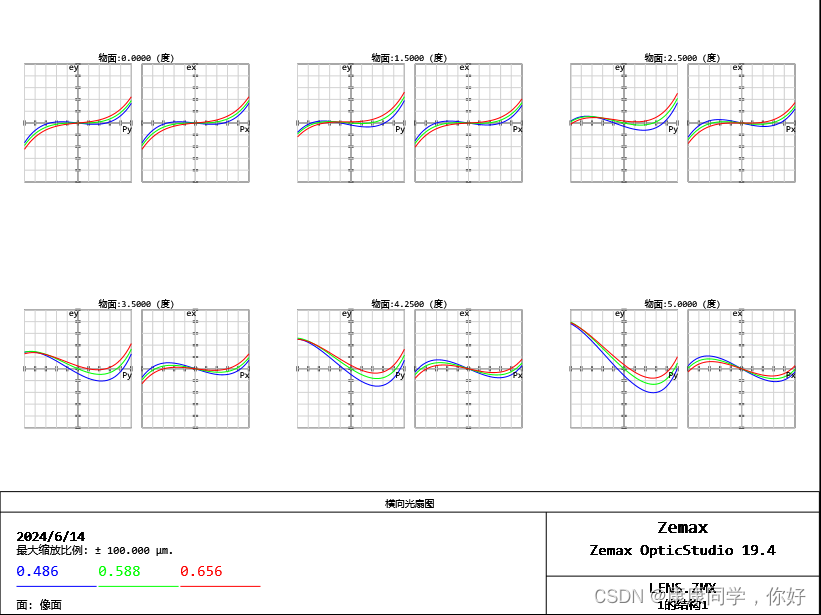

观察系统的二维结构ctrl+L，点列图ctrl+shift+s和光线像差图ctrl+R，如下图：

我们可以看出系统的焦距是92mm，与要求的85mm比较接近，系统的像差也不大，系统的图形也非常正常。

系统优化

首先建立评价函数。

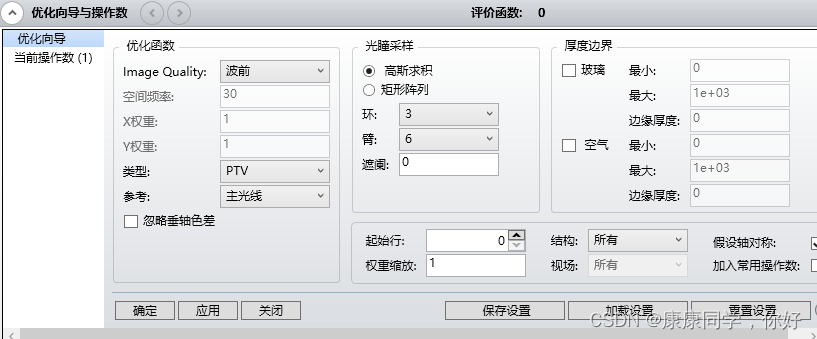

打开评价函数编辑器F6，选择优化导向与操作数，在评价函数设置对话框中，选择默认的评价函数构成为“波前+主光线+PTV”，设置如下图：

点击应用后，系统已经根据上述设置自动生成了一系列控制像差的操作数。

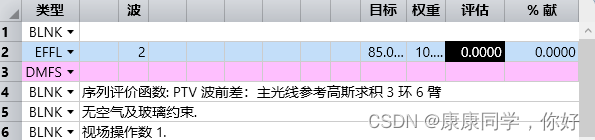

增加EFFL操作数，控制系统焦距为85mm，权重为10，如下图所示：

返回“镜头数据”，为系统设置变量。将系统个表面半径设置为变量，如下图所示。

对于双胶合透镜，厚度对校正像差基本上不起作用，因此不选择厚度作为自变量，玻璃材料一般在利用初级像差方程求解结构参数时已经确定了，因此也不能作为自变量。

点击“优化”按钮执行优化。

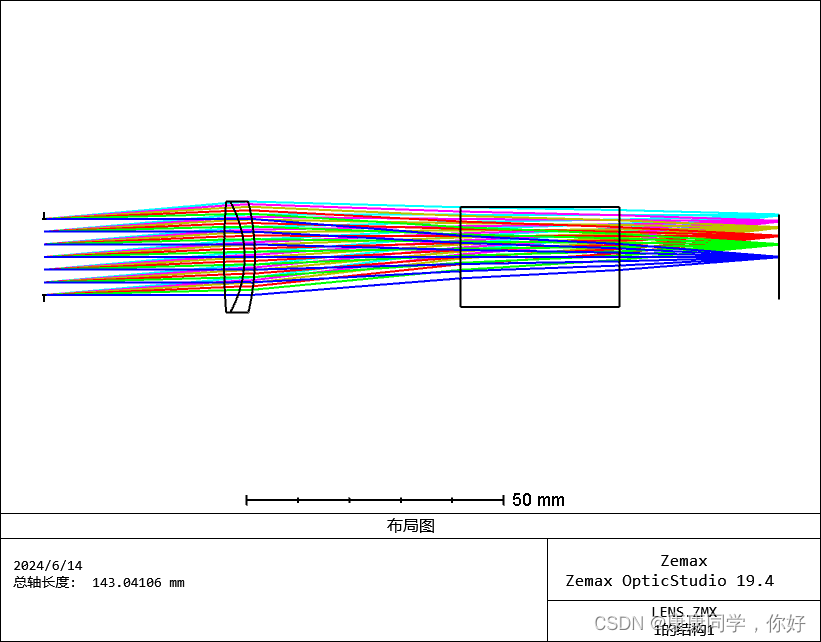

优化后的系统二维结构图，如下图。

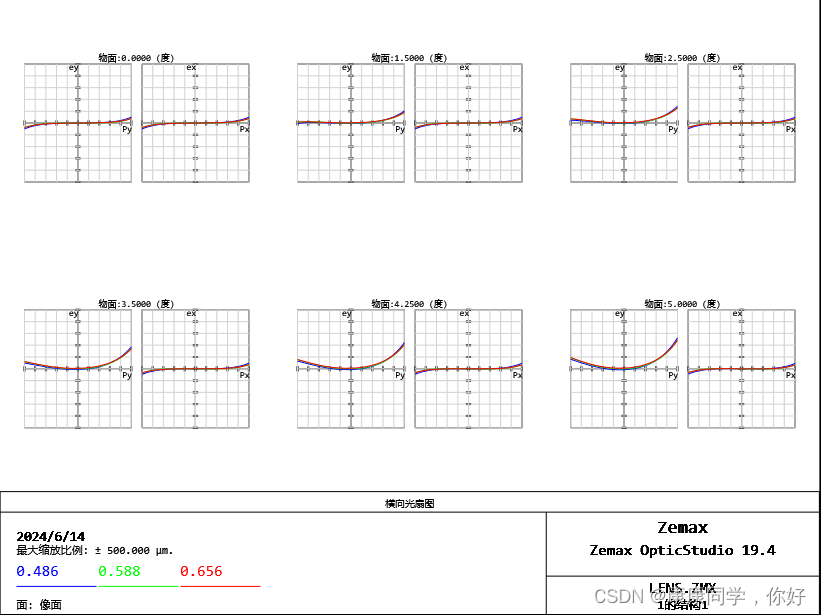

优化后的点列图、光线像差图和光程差图，如下图。
