visio2010泳道图常用功能

泳道图创建

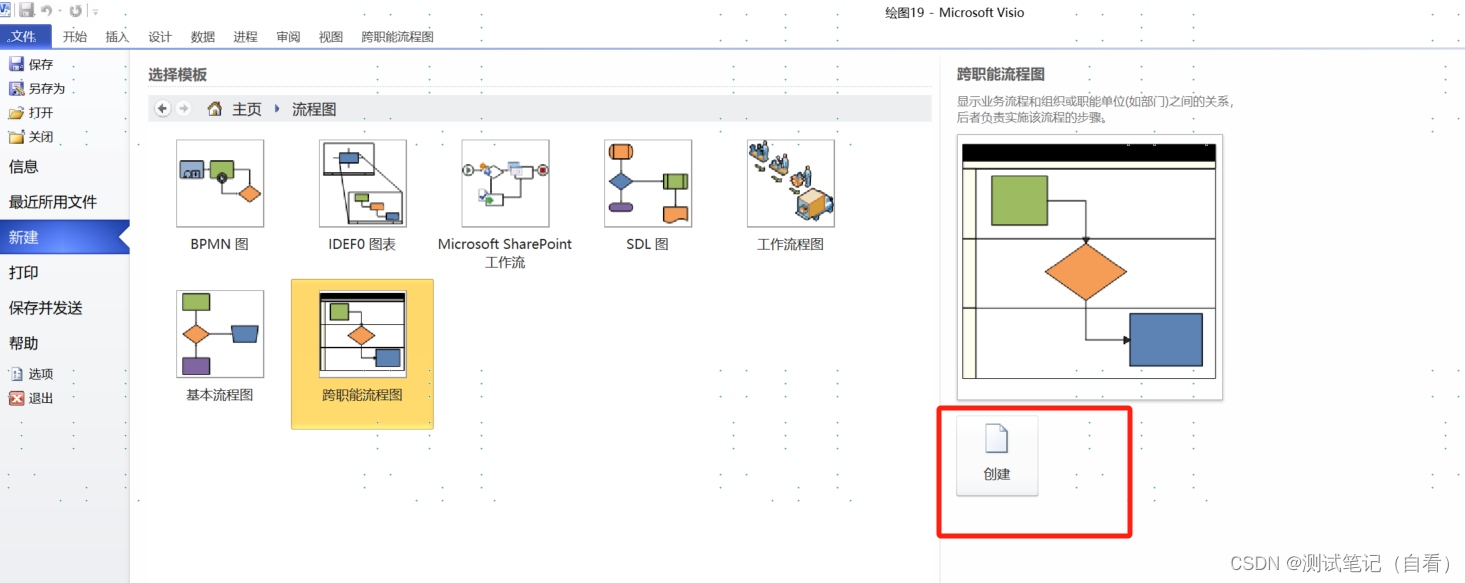

文件-新建-跨职能流程图-创建

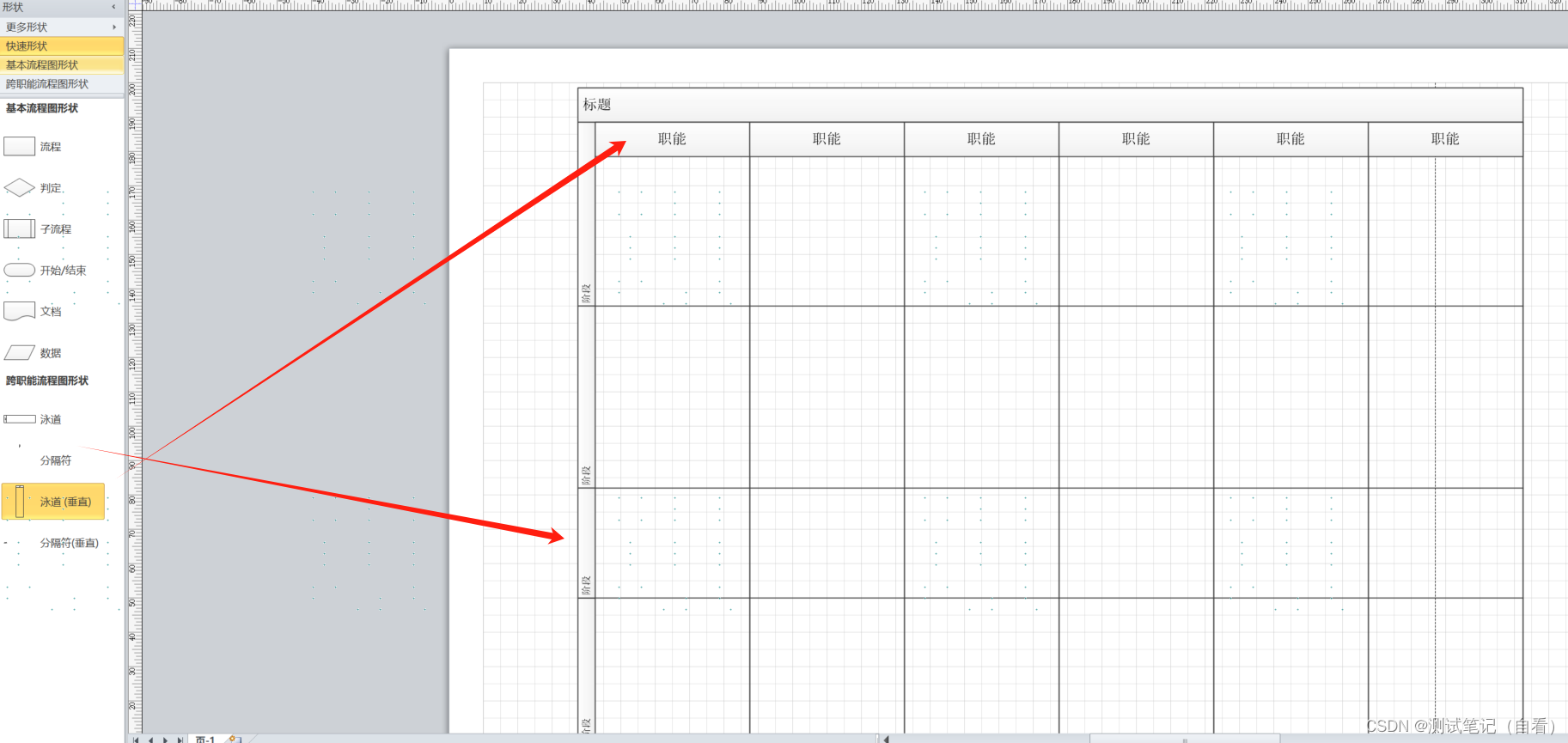

添加职能和阶段

每添加一个泳道就是一列职能
每添加一道分隔符就是一个阶段

更改泳道方向

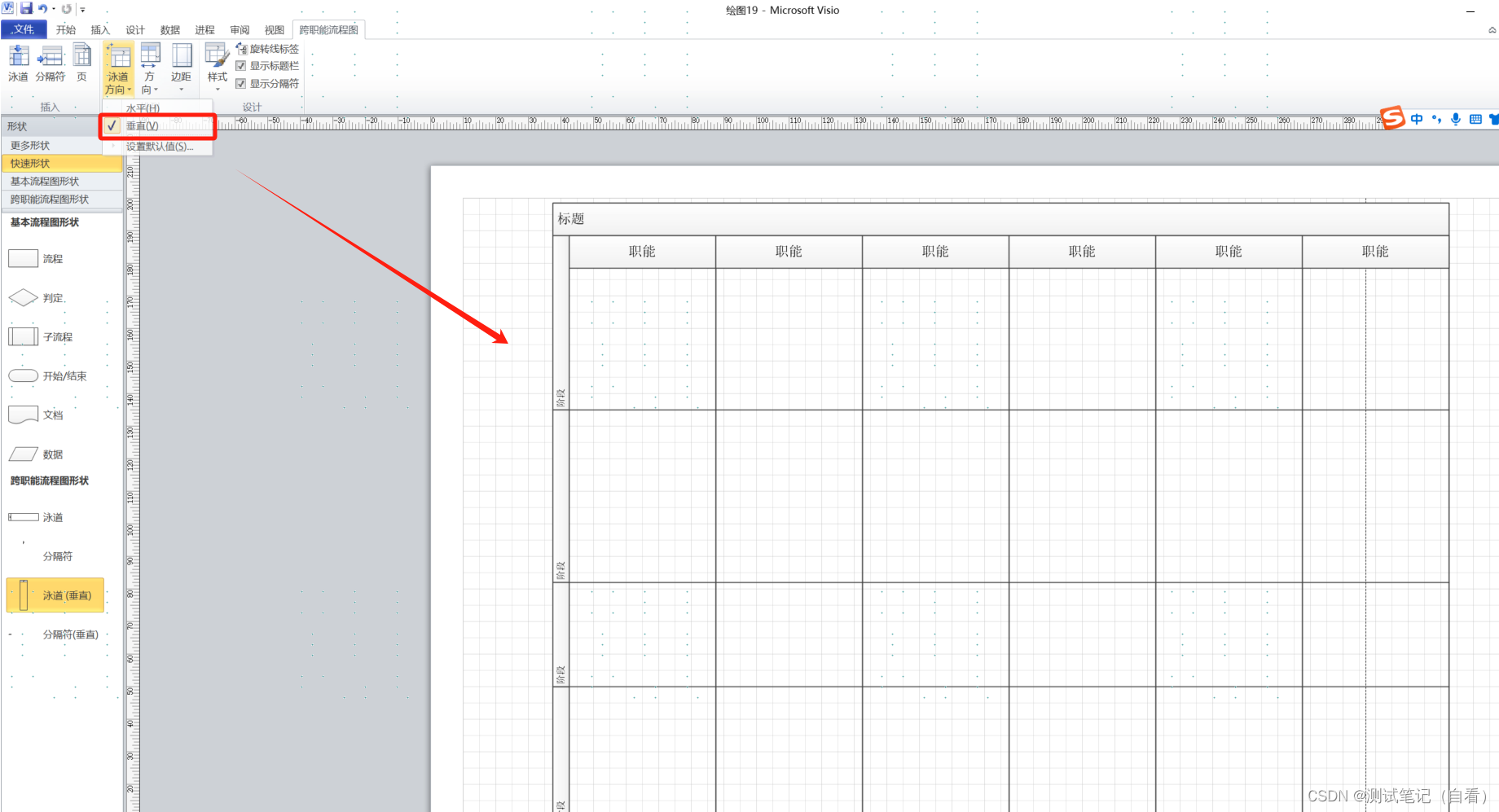

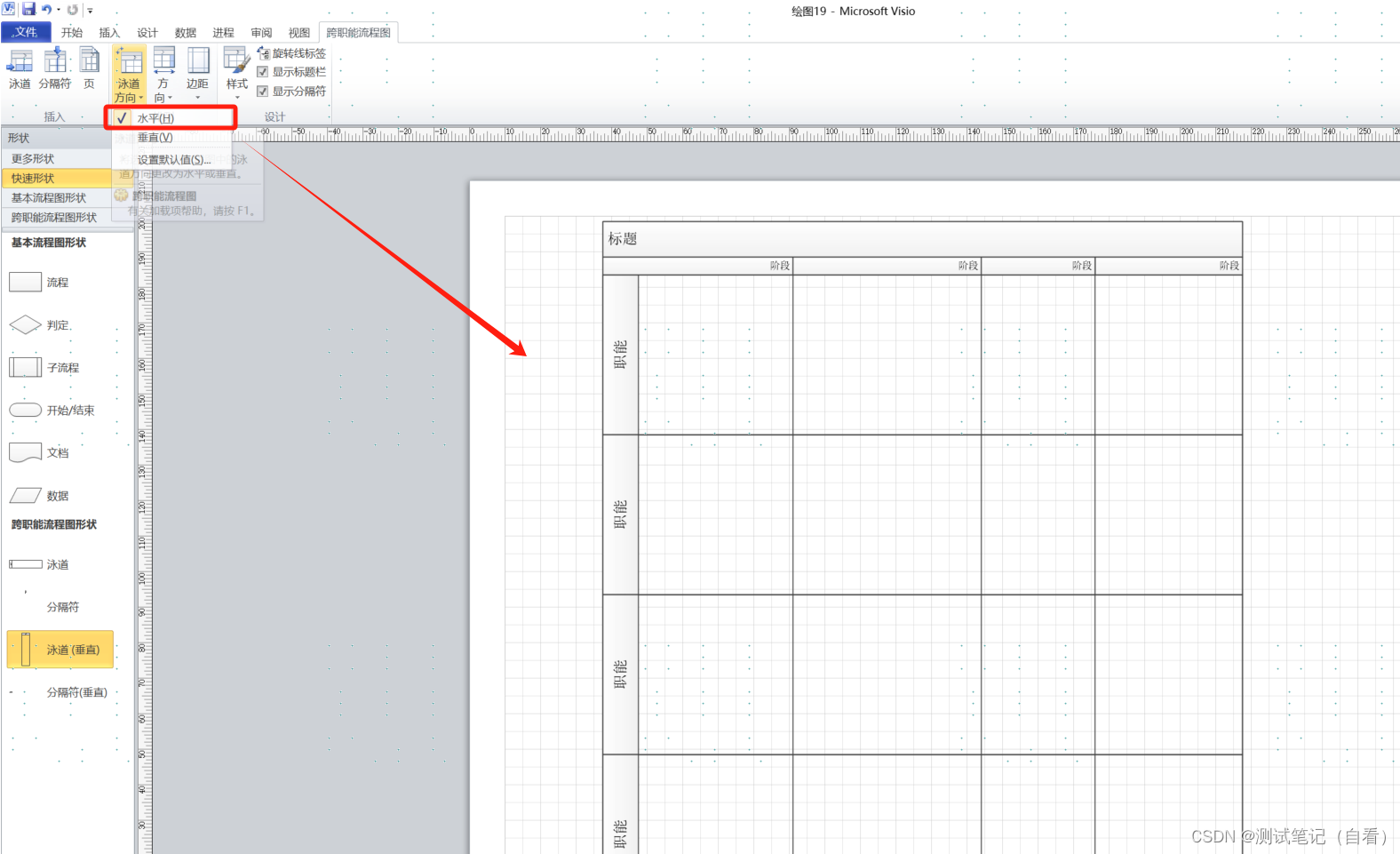

跨职能流程图-泳道方向，选择水平和垂直

垂直

水平

分页符

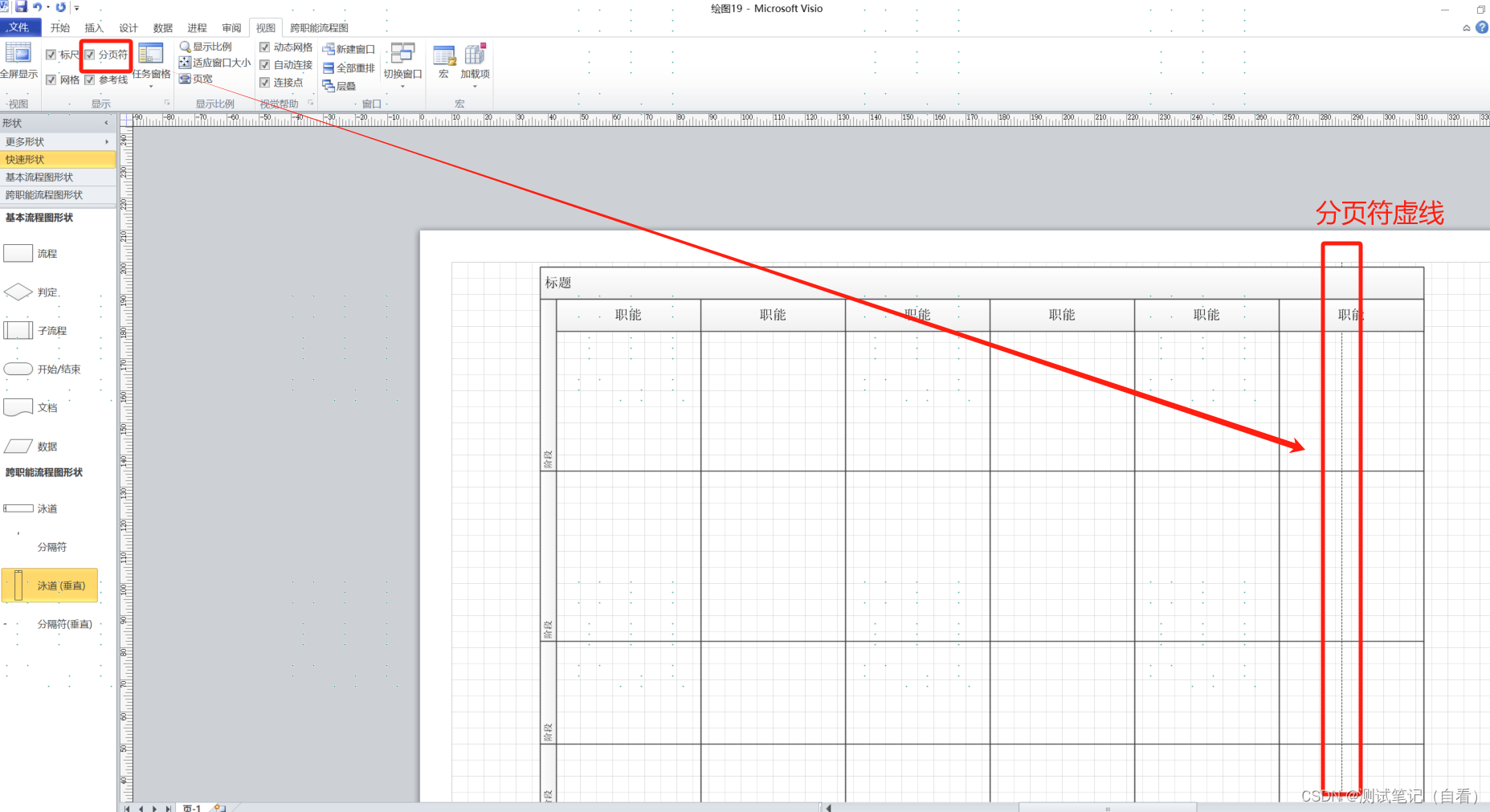

去掉visio泳道图中的虚线（分页符）
视图中取消【分页符】勾选

网格背景

去除visio泳道图中的网格背景，变为白色
视图中取消勾选【网格】

连接线

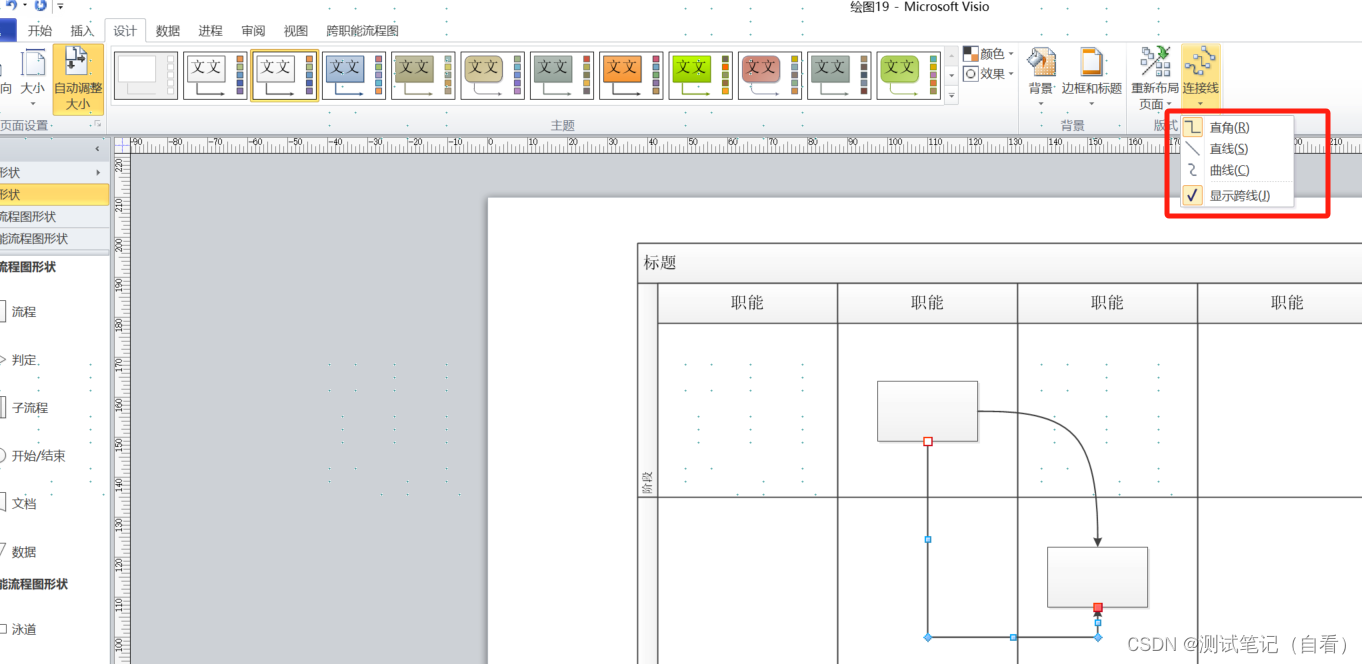

设计-连接线中更改。
直线、曲线、直角。

文本框

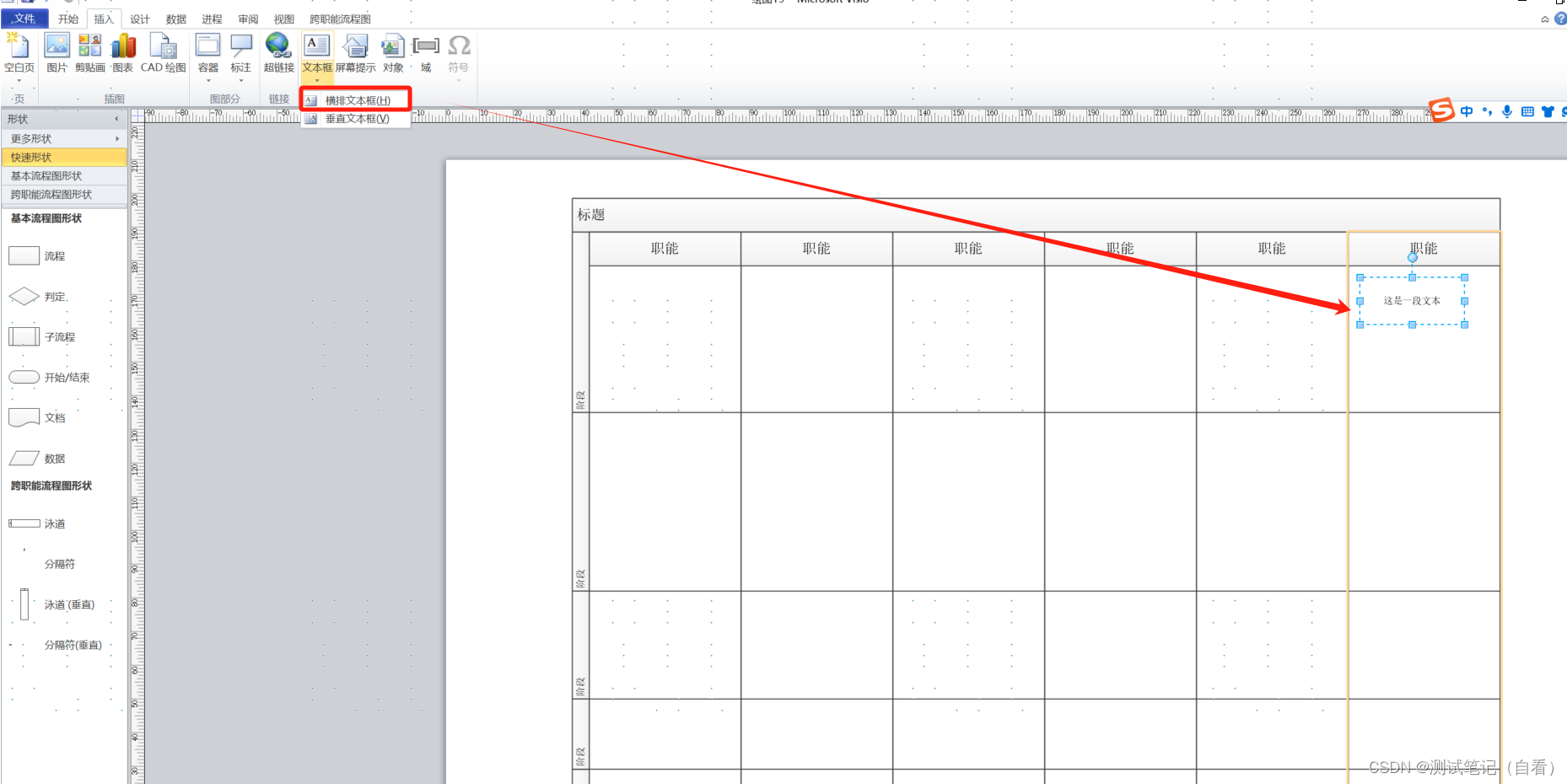

插入文本框在，插入-文本框中设置

图形连接

两个图形连接使用连接线

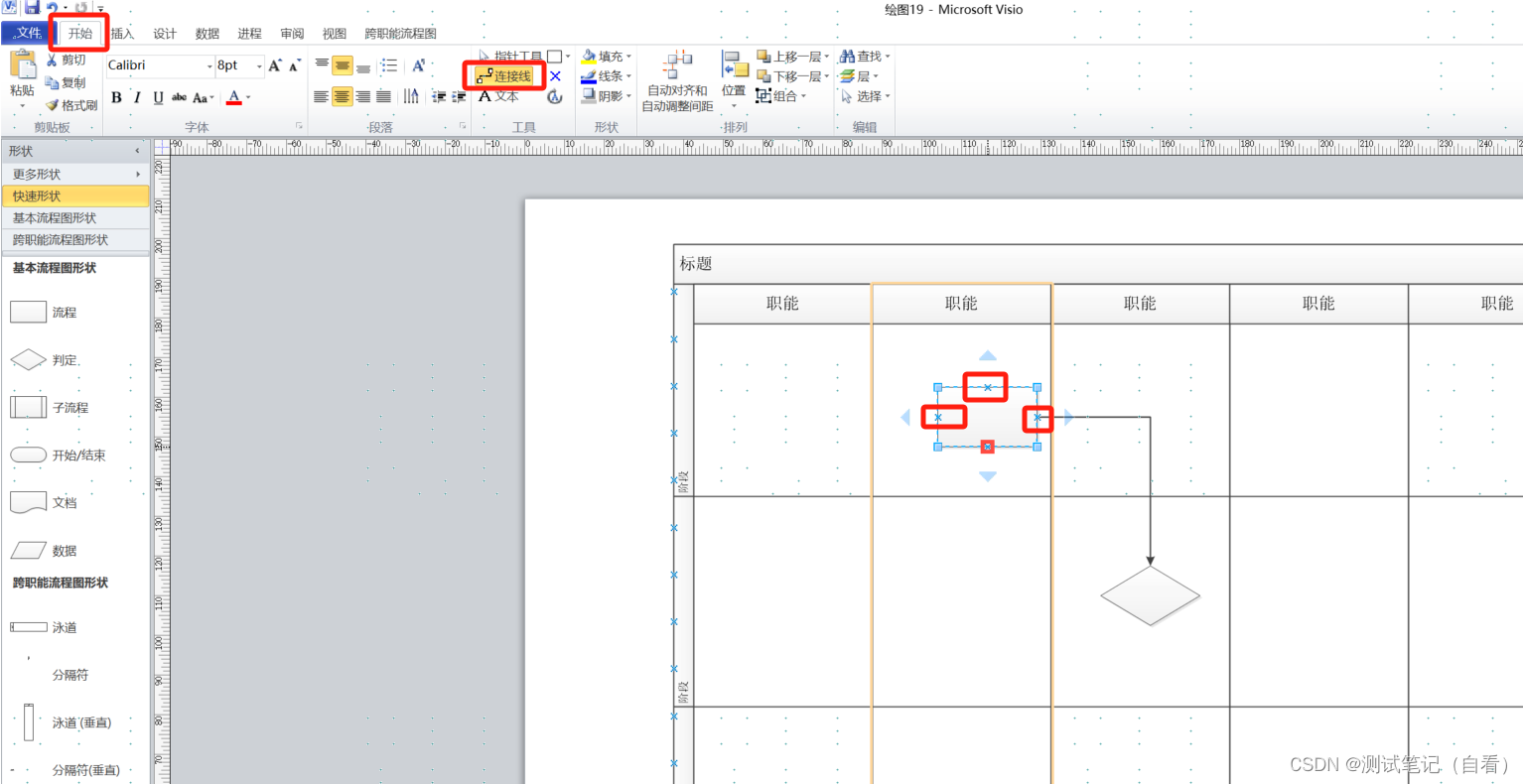

开始-点击【连接线】，在图形上面就会出现x号，点击连接

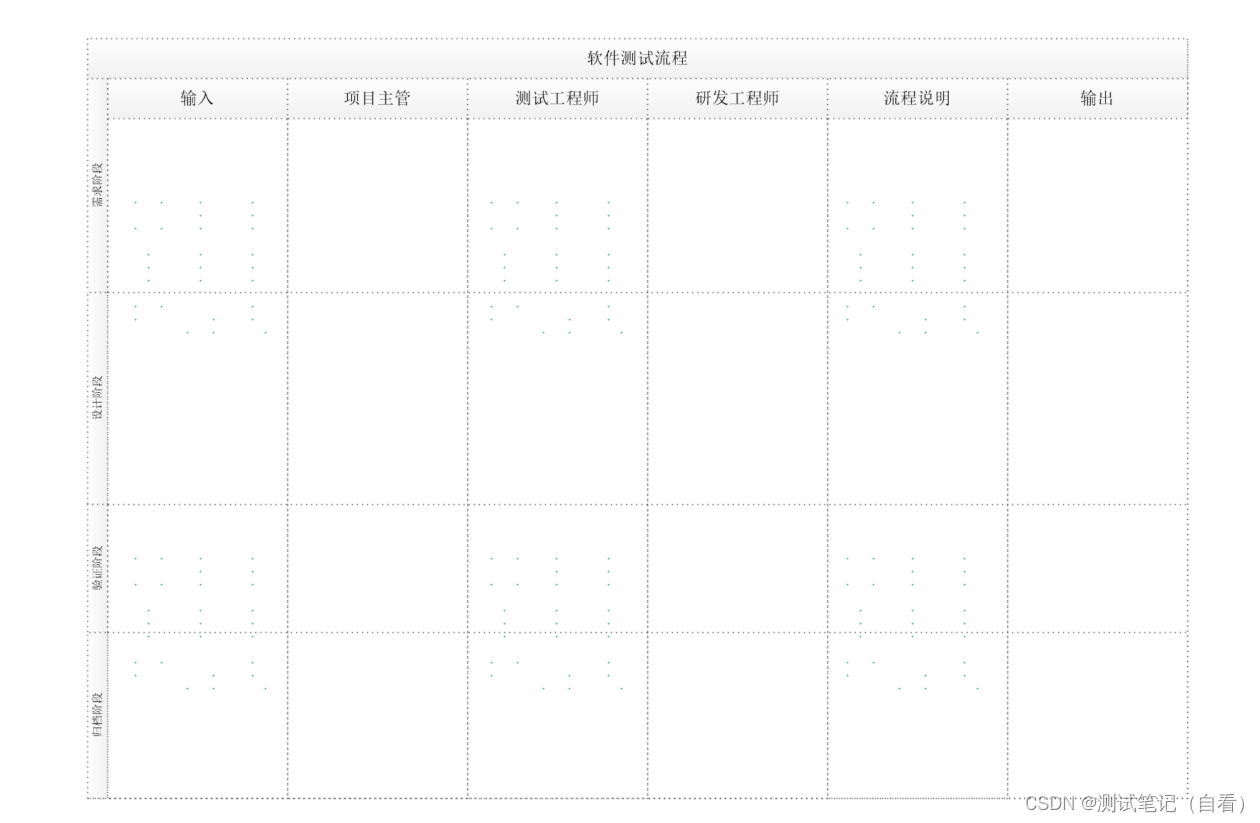

泳道变虚线

连接线是实线，泳道线是虚线才有分辨性。

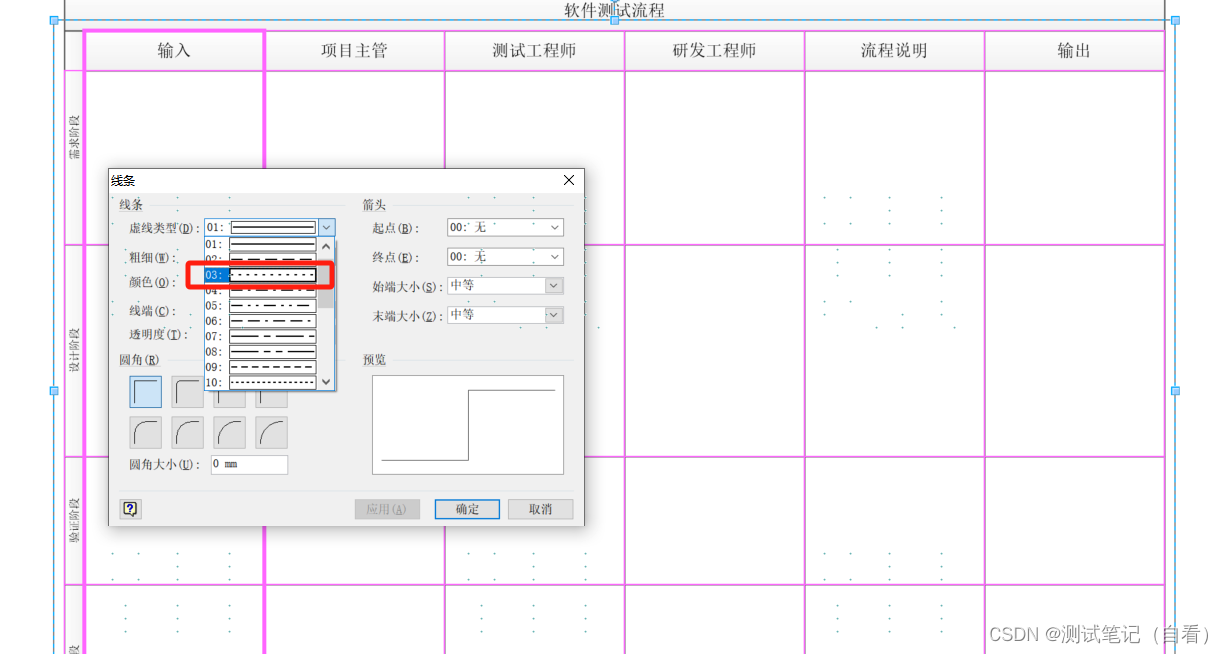

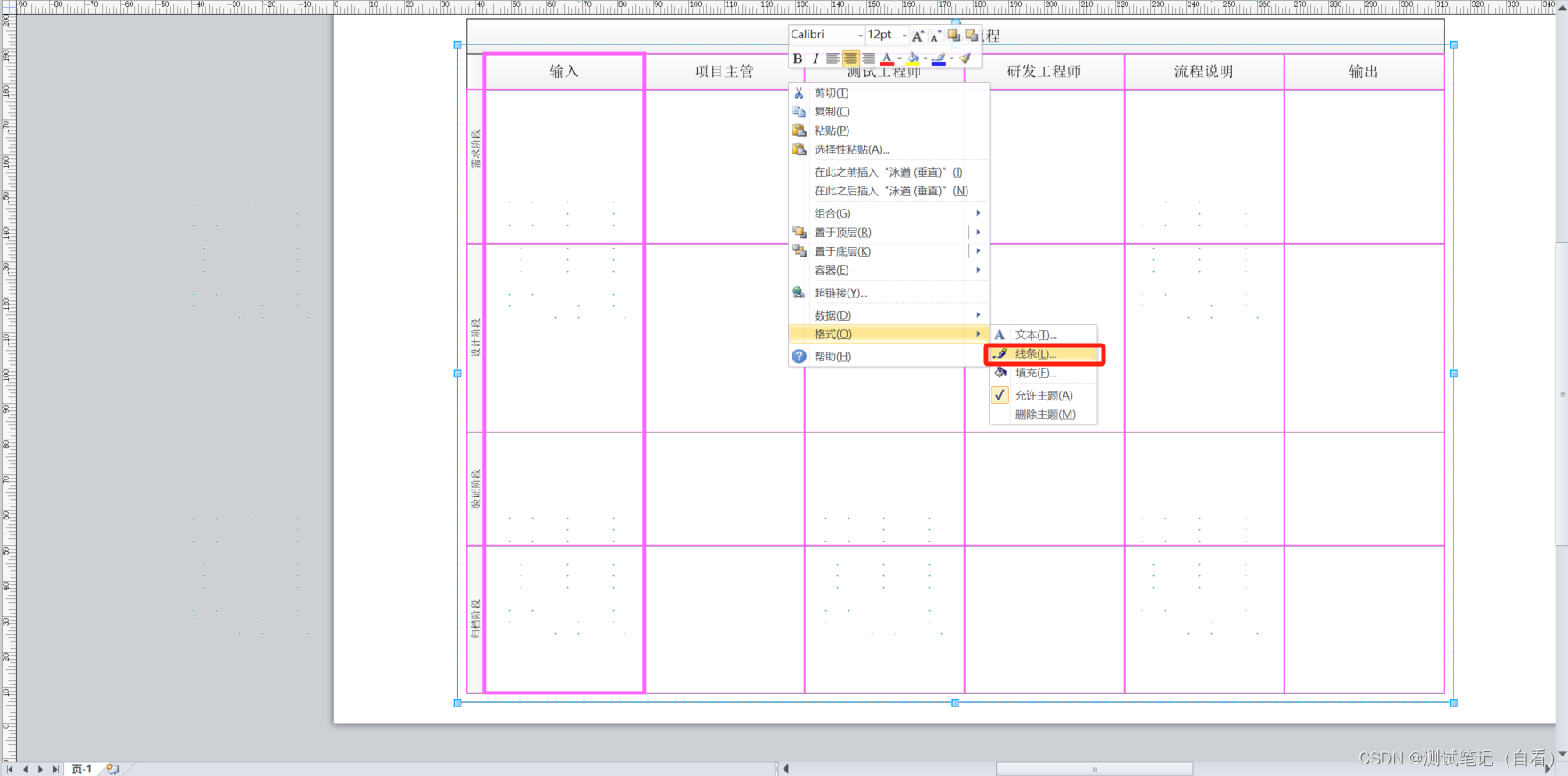

按住Ctrl，点击所有的泳道和阶段，右击格式选择线条，样式选择虚线，所有的线条都变为了虚线

移动连接线上文本

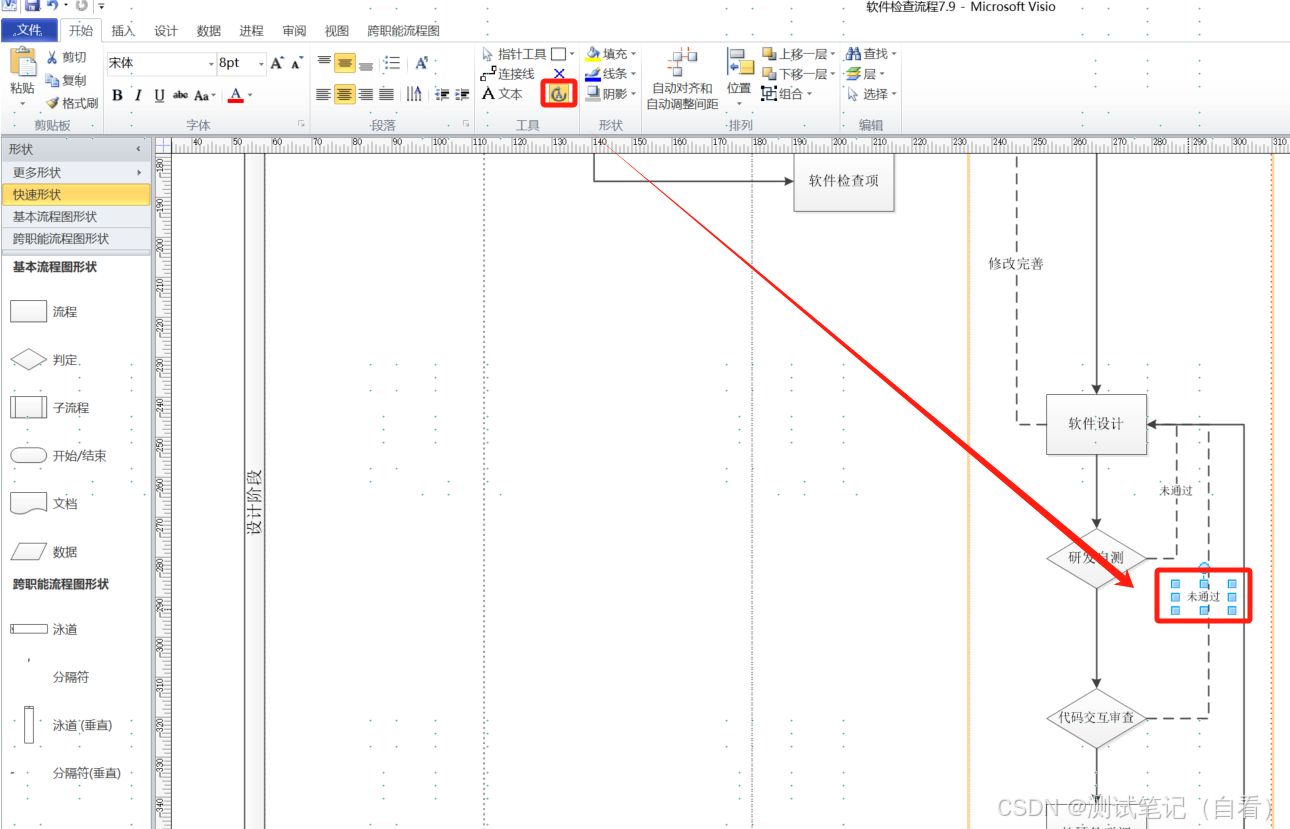

点击文本后面的A图标，连接线上的文本就可以自由移动
