mcgs角度坐标动图显示

一、灵感背景

        一个自动化朋友在做项目时候，有一个罐车，里面装满液体，罐体在运输途中，液体晃动角度不能够太大，要进行倾斜角度显示，直接在mcgs触摸屏上用数值显示客户反应不够直观，说有没有办法能够做一个动图显示示意角度，让我给帮忙给编写一下教程，在这里我就给大家讲解一下如何显示角度动图。

二、思路

        用过mcgs触摸屏的都了解在mcgspro软件组态中没有旋转动图相关设置，只有大小变化和垂直变化，这样是无法做倾斜角度显示的。

1、思路一

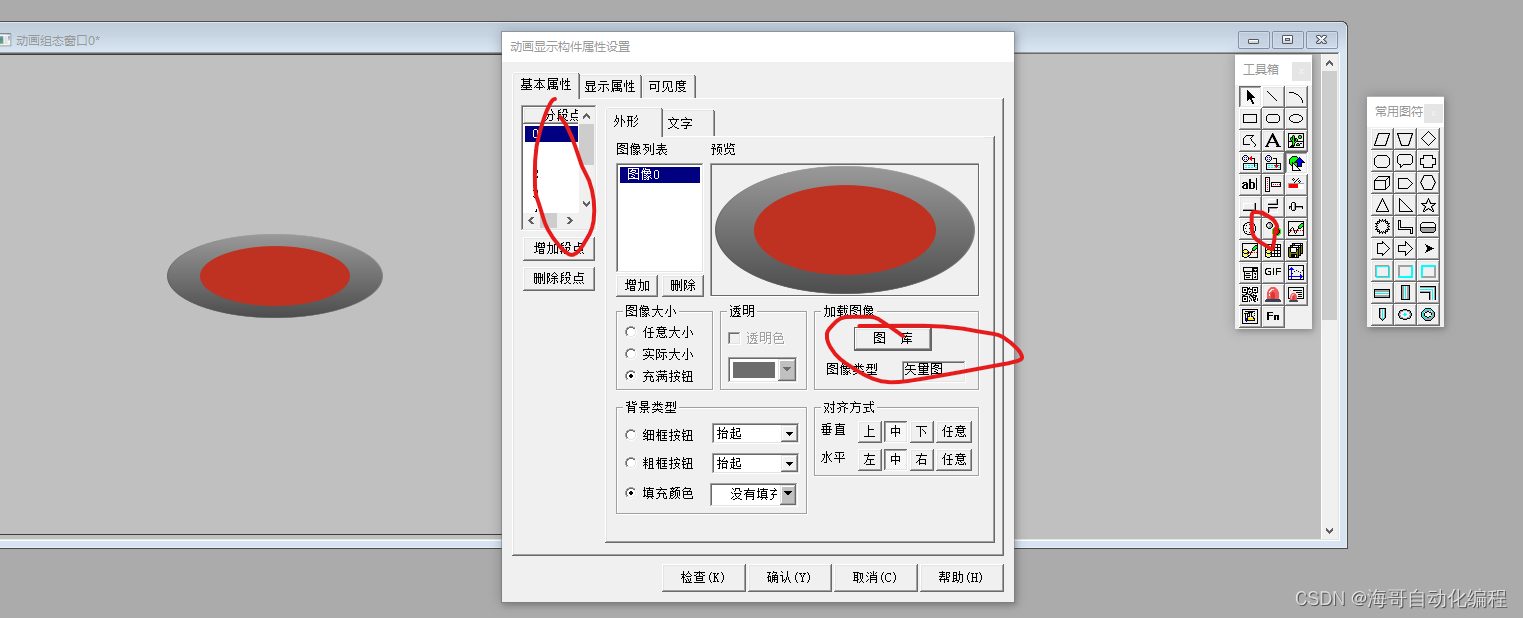

        用图片状态显示，将不同角度图片用多状态指示控件显示图片，此方法麻烦，并且对mcgs触摸屏内存有要求，毕竟要很多图片进行显示，此方法我门也不考虑。

2、思路二

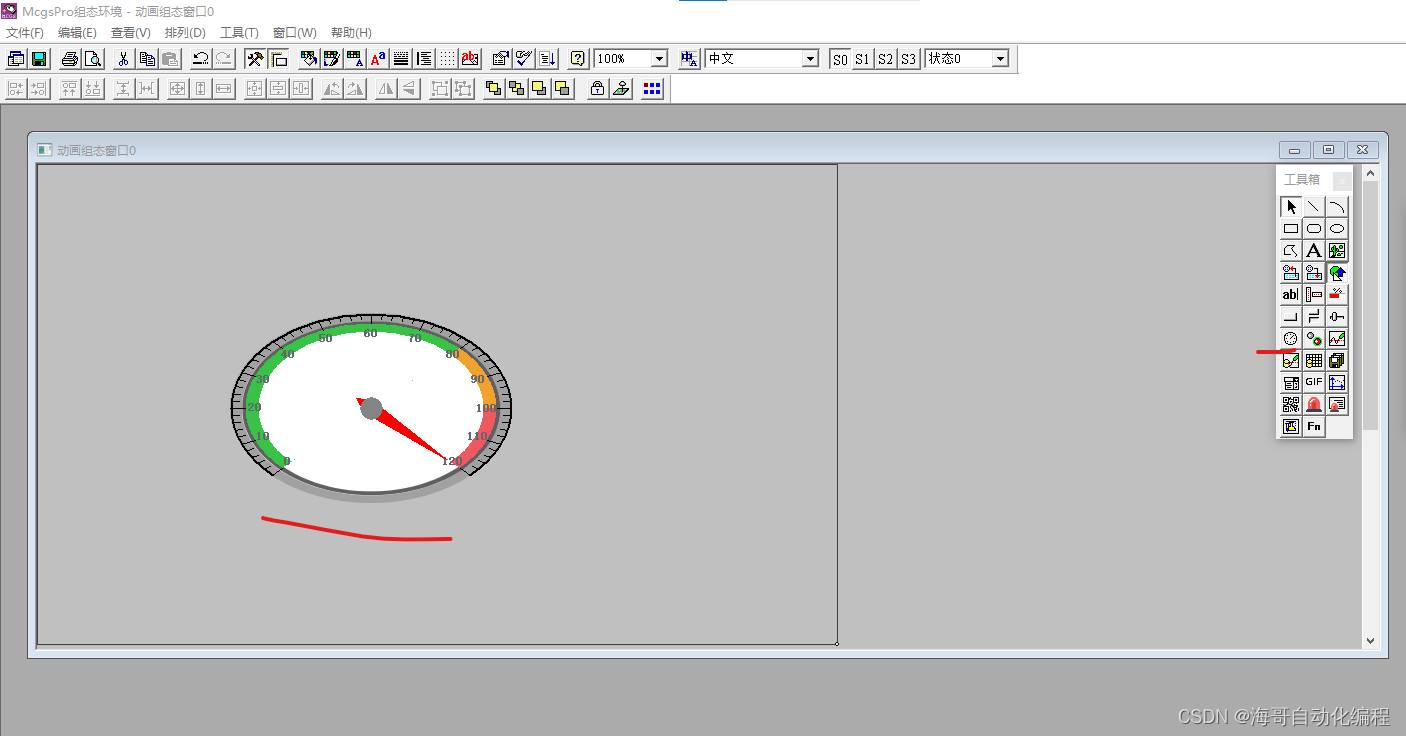

        采用mcgs旋转仪表控件，此方法能够动态显示角度，但是不够直观，和直接显示角度数值相比还差一些，此方法我们也不采用。

3、思路三

        我们再考虑一下是否还有其他方法能够直观显示倾斜角度方法，想要直观显示，我们最好要有参照物，XY坐标系就可以直观显示相对于X轴角度和Y轴角度，有了思路我们接下来就是考虑如何实现用坐标系进行显示倾斜角度。

三、编程

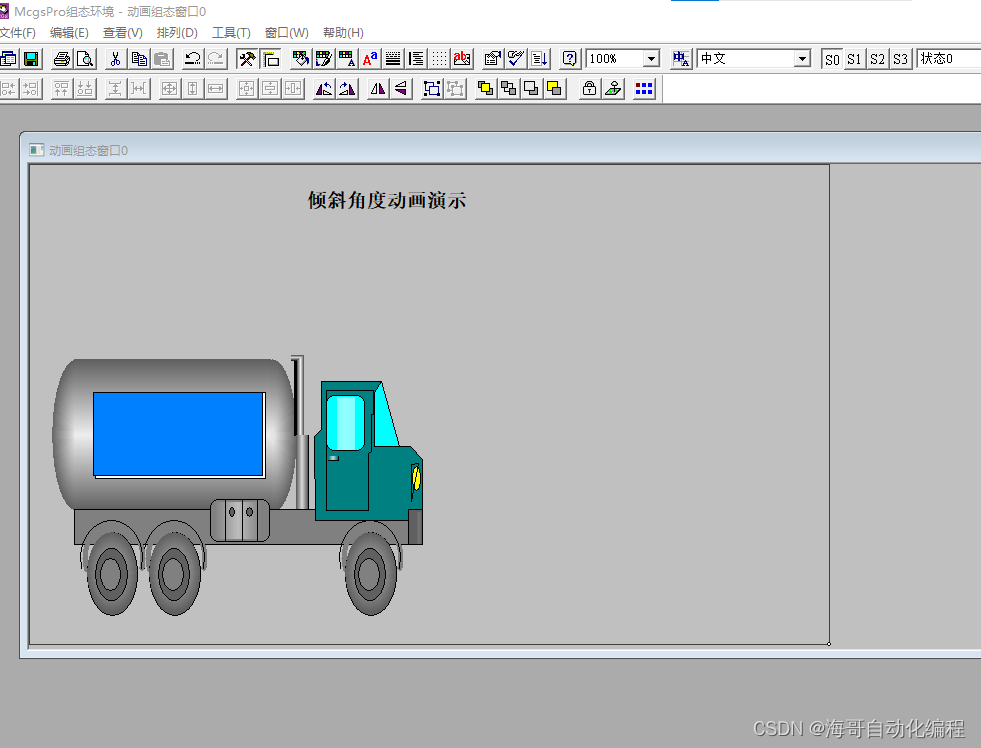

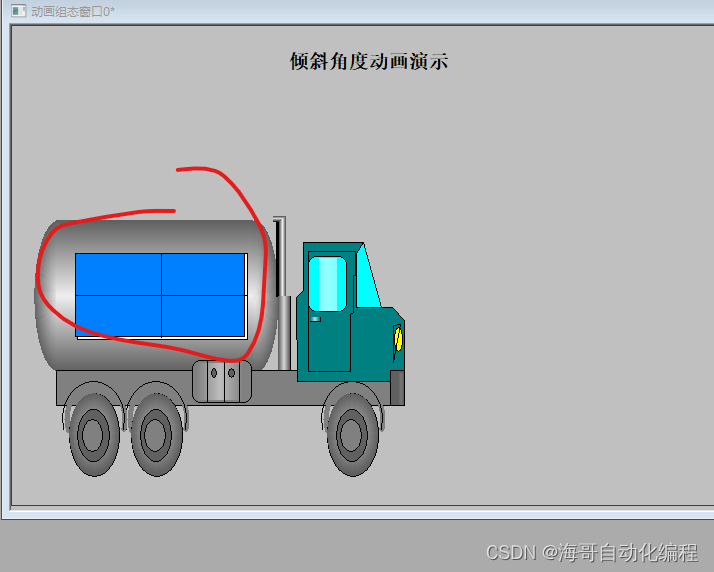

1、制作罐车画面

        因为是罐车，装载液体，制作画面比较简单，在mcgs组态构建里面就有，直接拖拽出来即可。

2、建立坐标系

        2.1"XY曲线"控件

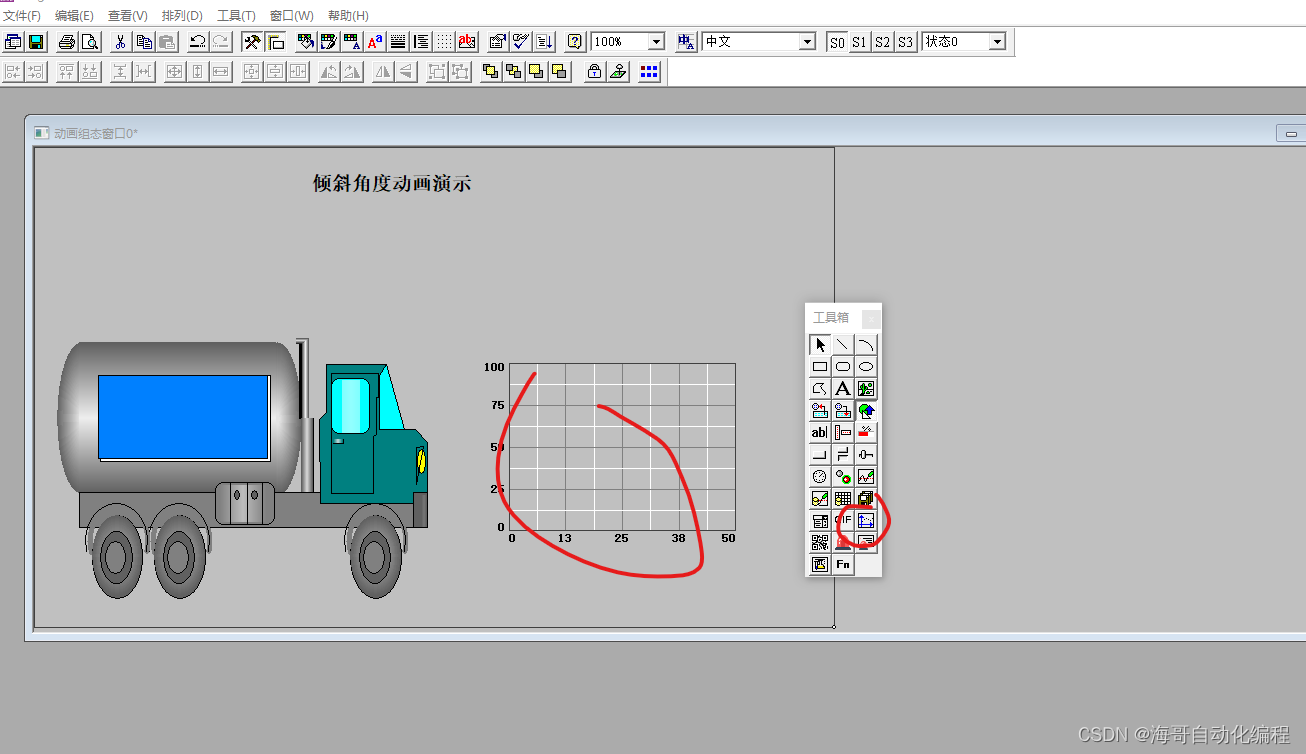

                建立坐标系，我们可以用"XY曲线"控件。进入属性按照下面参数设置。

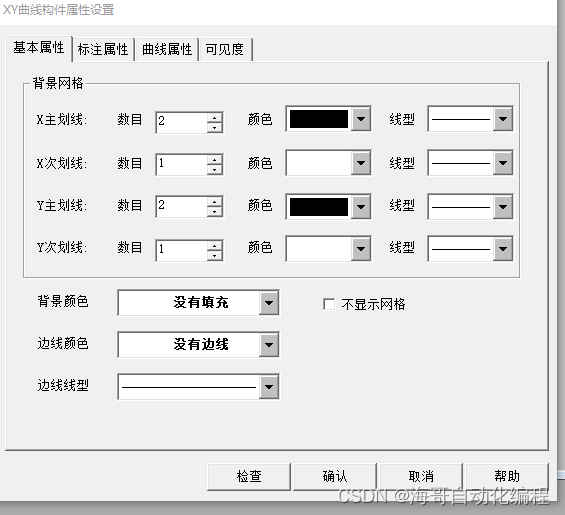

                基本属性设置如下

                标注属性如图

                曲线属性如下图，x值，y值为全局变量字符串。

将xy曲线控件移动罐车图上，如图

        2.2脚本编写

        我们编写脚本，首先要明白xy曲线控件字符串如何显示，下面是设置说明

字符串：

(a) X值与Y值取自不同字符串，数据取自XY字符串

(b) XY字符串，点击按钮选择一个字符串变量

(c) X字符串，点击按钮选择一个字符串变量

(d) Y字符串，点击按钮选择一个字符串变量

(e) X步进值，点击按钮选择一个整数变量，可输入常量，为趋势图时有效

备注：字符串的分隔符支持逗号（,），换行符（0x0D 0x0A），回车符（0x0D），换行符（0x0A）。

示例1: 10,20,30,40,50,60

示例2：组态脚本为：”10”+!I2Ascii(13)+!I2Ascii(10) +”20”+!I2Ascii(13)+!I2Ascii(10) +”30”+!I2Ascii(13)+!I2Ascii(10) +”40”+!I2Ascii(13)+!I2Ascii(10)产生如下4行字符串：

                                          10

                                          20

                                          30

                                          40

l   线型：设置曲线的线宽；

l   颜色：设置曲线的颜色；

l   X值（检视输出）：绑定变量用于显示检视点的X值检视输出；

l   Y值（检视输出）：绑定变量用于显示检视点的Y值检视输出。

l   曲线类型为xy曲线时，检视点为十字检视线交叉点。

l   曲线类型为趋势图时，检视点为竖线，检视输出下一个数据点，如果只有一个点，则只当检视线在点附近4像素内才输出，否则输出无效值。


根据帮助说明我们可以设置曲线字符串：x值=-100，100  y值=-100，100 ，曲线就会成45度

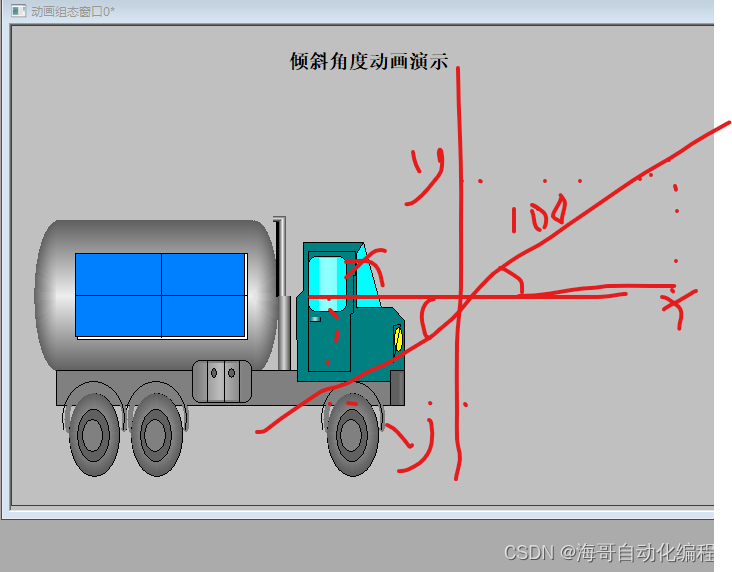

我们在窗口循环脚本里面编写脚本，将循环时间改成500ms，使其刷新快一些，现在已经知道角度值，和线段长度-100到100，如何计算曲线坐标，这就用到三角函数x1=-100*cos弧度 x2=100*cos弧度，y1=-100*sin弧度，y2=100*sin弧度。

这里我们需要将角度转化成弧度，用到函数

ToRad(x)

函数意义： 将角度转换为弧度

参    数： x，浮点数

返 回 值： 浮点数

实    例： ret =!ToRad(45)，ret = 0.785398

计算完后再将数值转换成字符，用函数

Str(x)

函数意义： 将浮点数变量x的值转换成字符串

参    数： x，浮点数

返 回 值： 字符串

实    例： ret = !Str(0.712)，ret ="0.712"
ret = !Str(12345678)，ret ="1.23457e7"

注意事项： 自动选择指数形式或普通小数形式(保留6位)

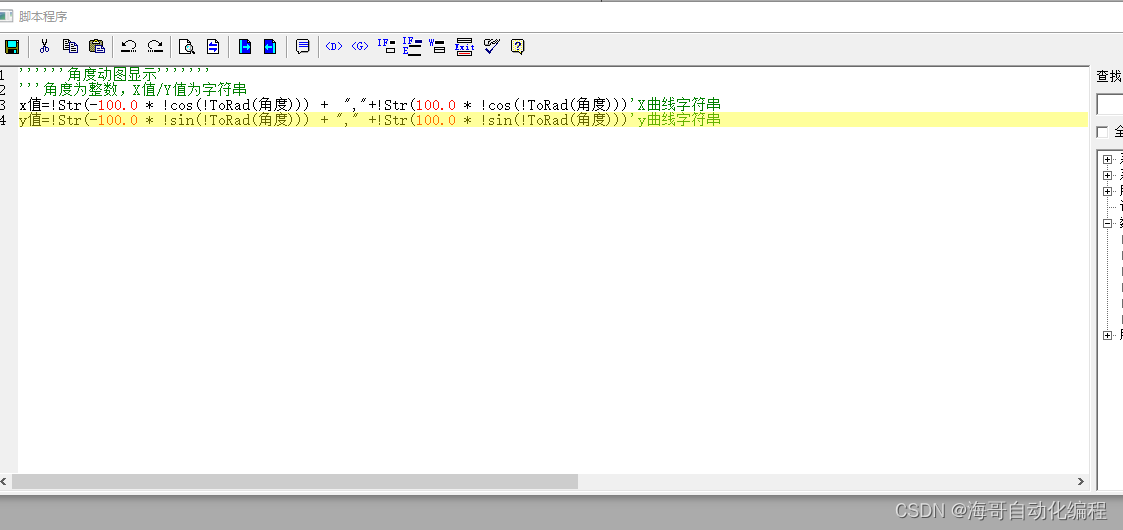

我们编写脚本，这里角度为浮点数全局变量

''''''角度动图显示'''''''
'''角度为整数，X值/Y值为字符串
x值=!Str(-100.0 * !cos(!ToRad(角度))) +  ","+!Str(100.0 * !cos(!ToRad(角度)))'X曲线字符串
y值=!Str(-100.0 * !sin(!ToRad(角度))) + "," +!Str(100.0 * !sin(!ToRad(角度)))'y曲线字符串

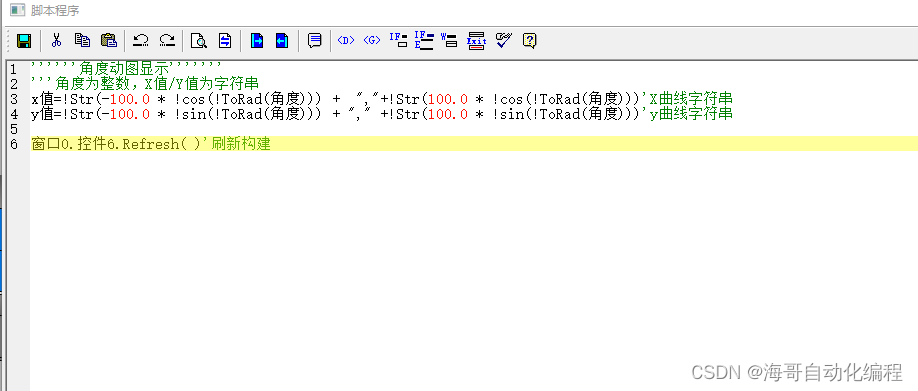

再刷新一下控件6.就是xy曲线构建

窗口0.控件6.Refresh( )'刷新构建

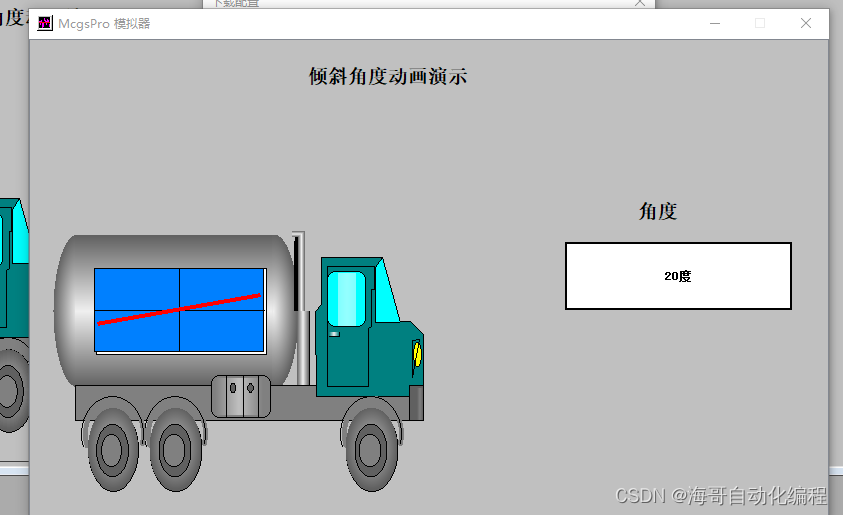

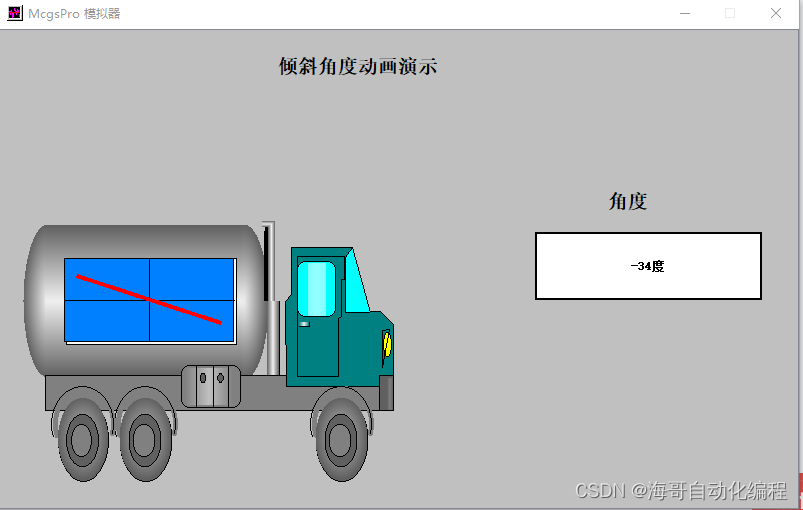

这样我们就完成角度动图，在窗口添加输入框连接角度变量，模拟运行
