1.介绍
可以对生产的关键数据进行可视化，并且可以根据日期查询历史数据，以进行生产分析。

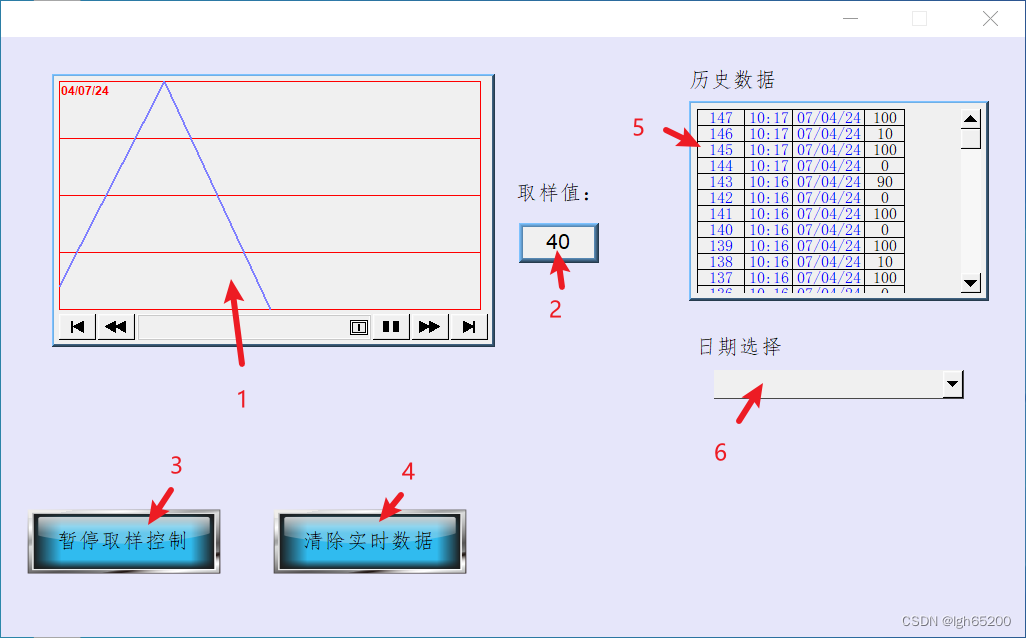

2.成品图
1.曲线图：用来显示监控数据的实时曲线数据。
2.取样值：用来显示监控数据的实时数据。
3.暂停取样控制：停止曲线图的数据采样，但不会影响数据本身变化。所以当曲线图暂停后，取样值还是会继续变化。使用该功能方便观察某一时段的数据变化。
4.清除实时数据：用于清除当前曲线图的数据，但只要不暂停取样控制，很会后续的数据采样会继续显示在曲线图上。
5.历史数据：可以回顾过去某个日期的数据，尤其是当某时段产量出现问题时，可以回溯分析原因。
6.日期选择：搭配历史数据表使用。
3.方案流程

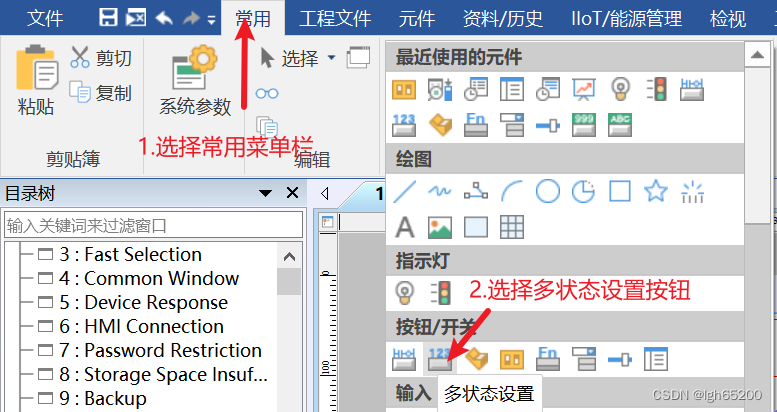

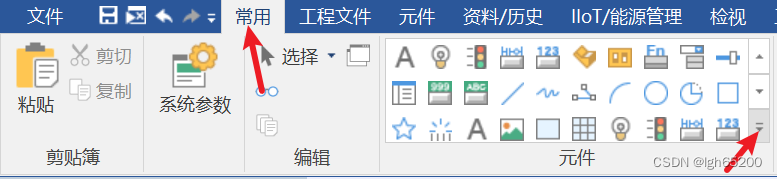

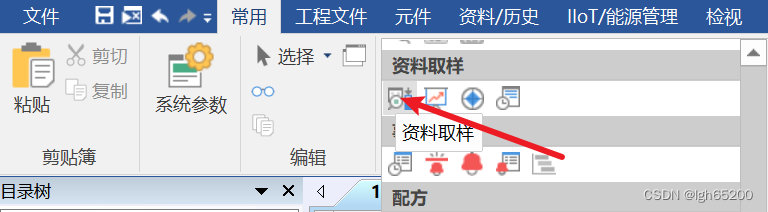

3.1选择”常用“菜单下，元件栏的下拉展开箭头。
3.2然后选择”资料取样“功能。

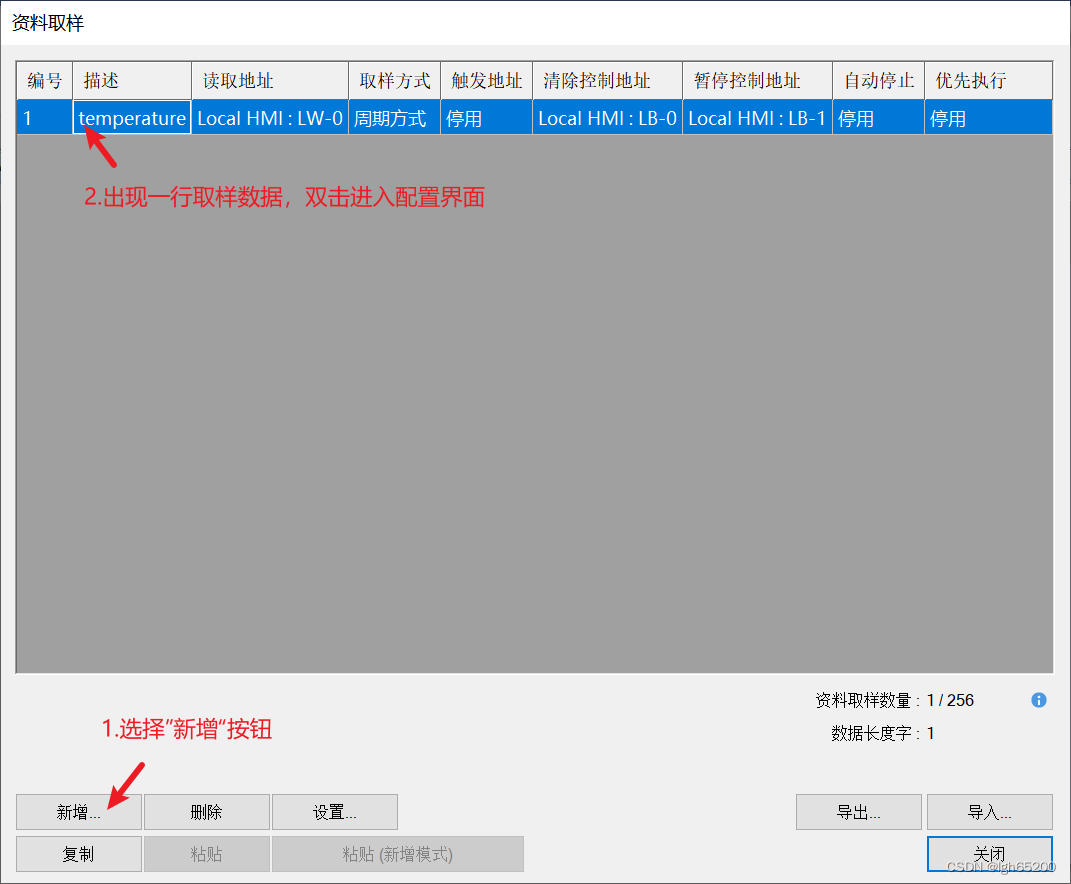

3.3新增取样数据。

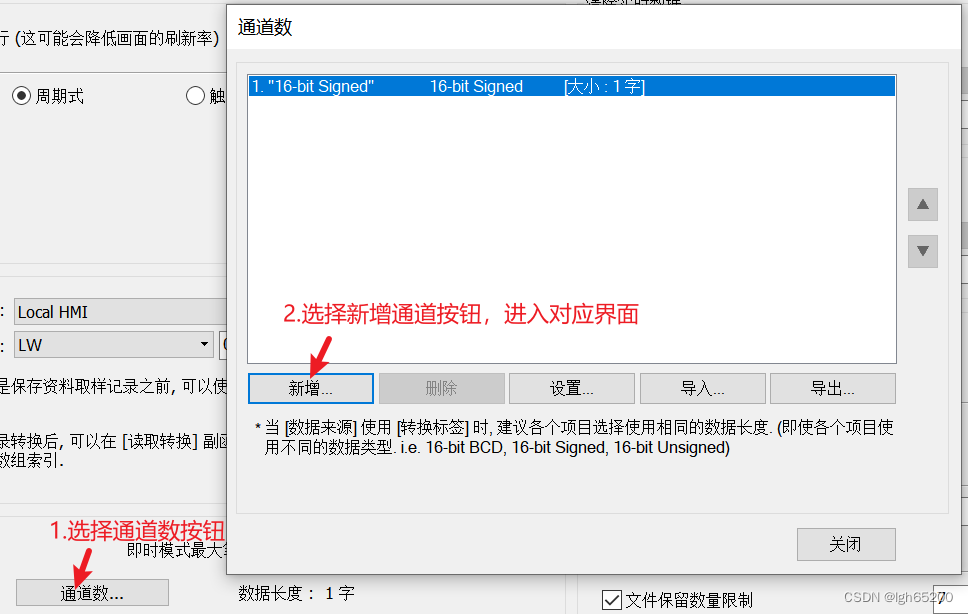

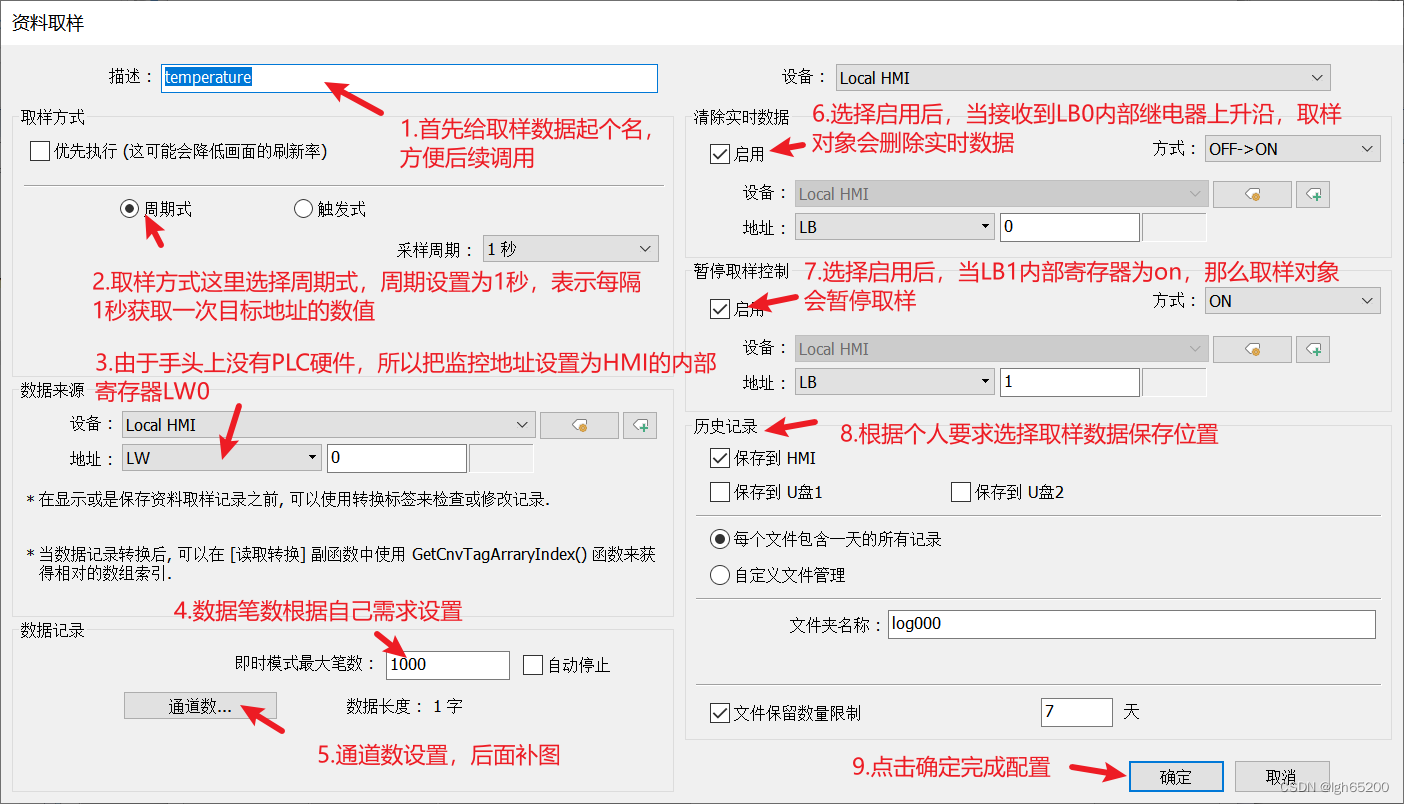

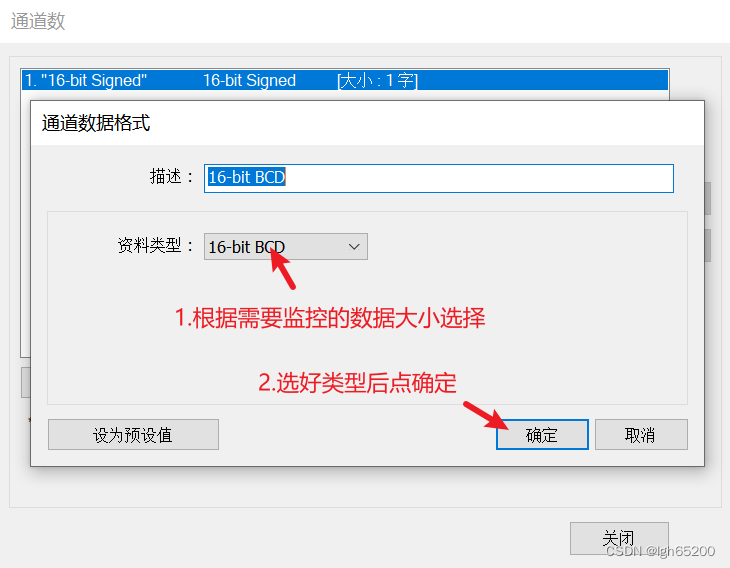

3.4配置取样数据。
然后返回主界面，配置完成。

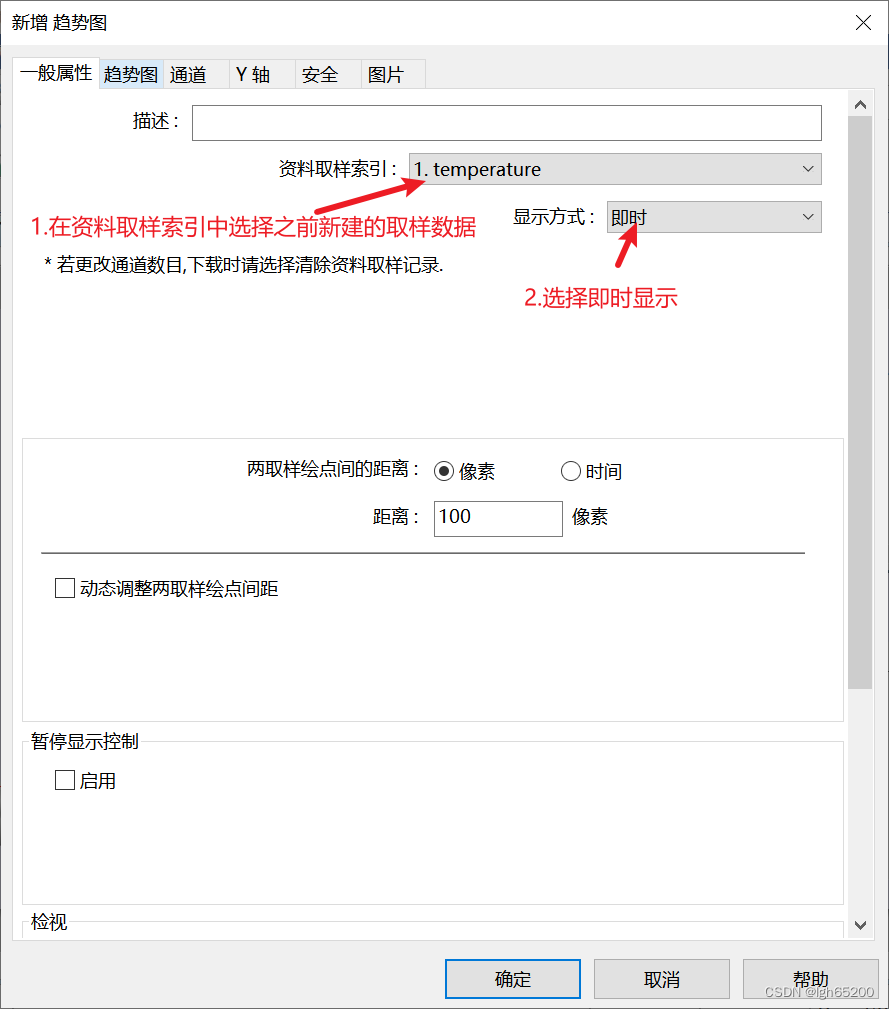

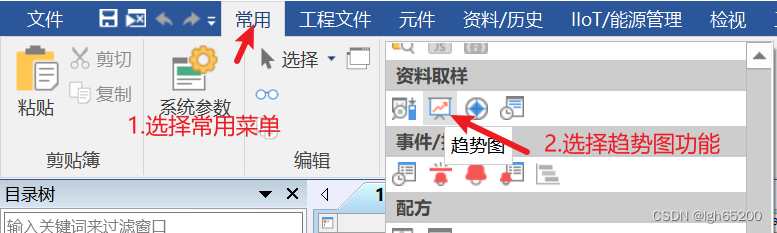

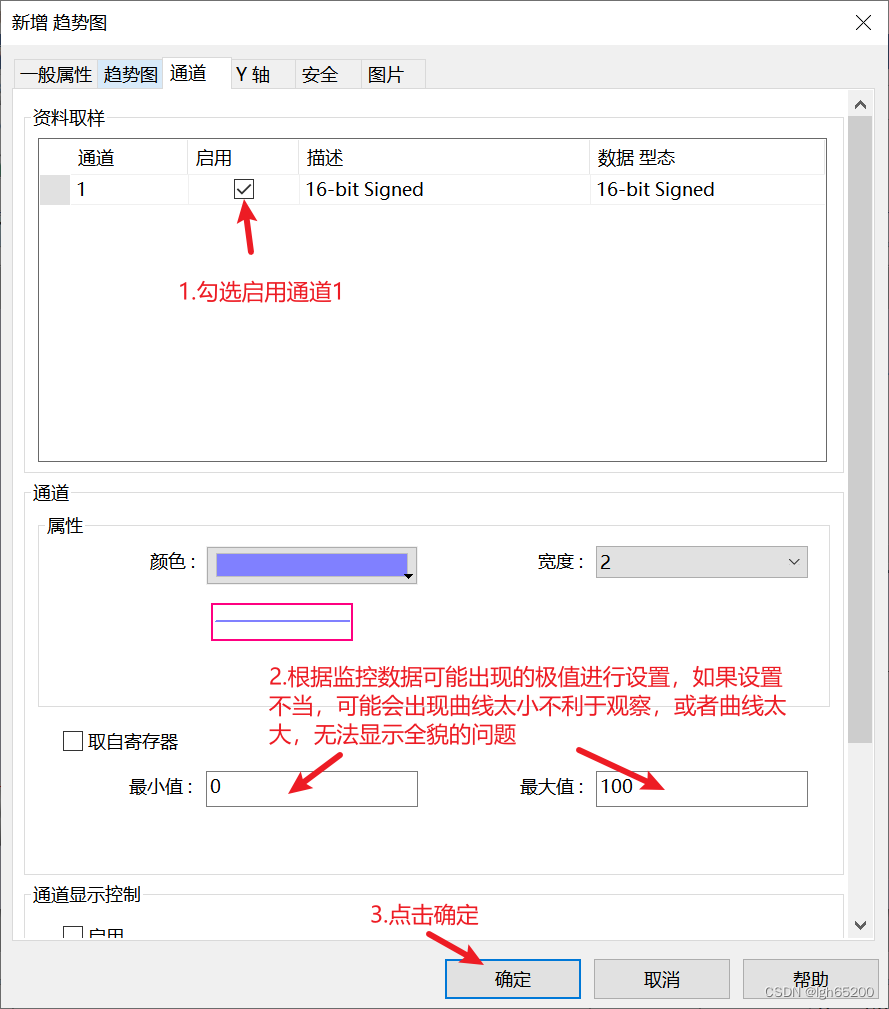

3.5创建趋势图

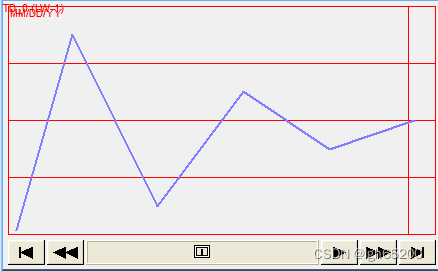

创建好趋势图以后，会出现以下元件。

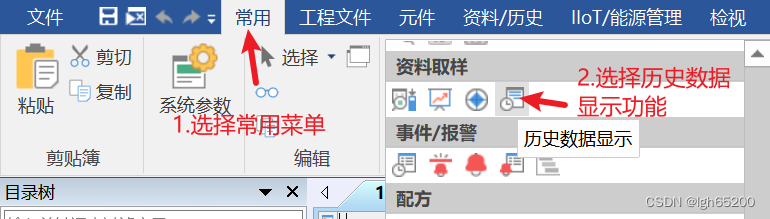

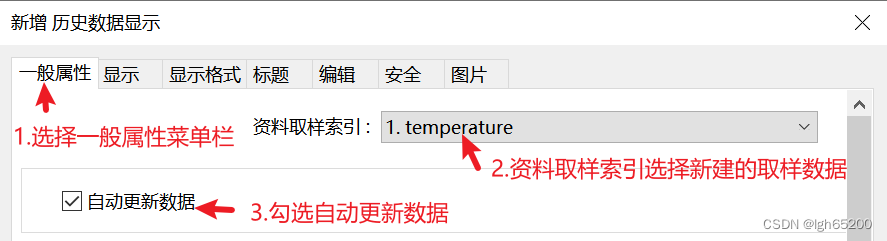

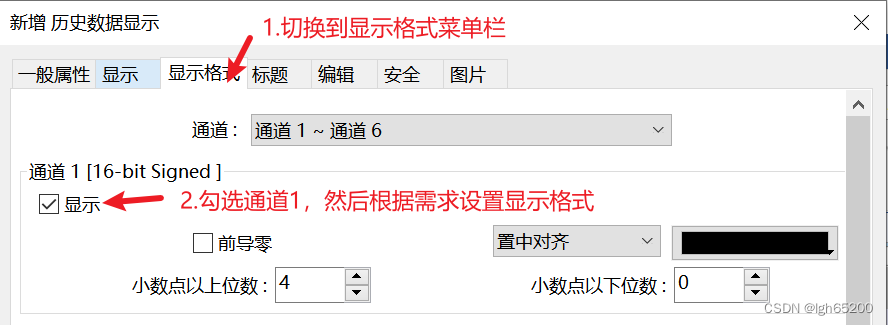

3.6创建历史数据显示

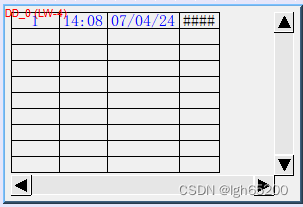

点击确定后，出现以下元件

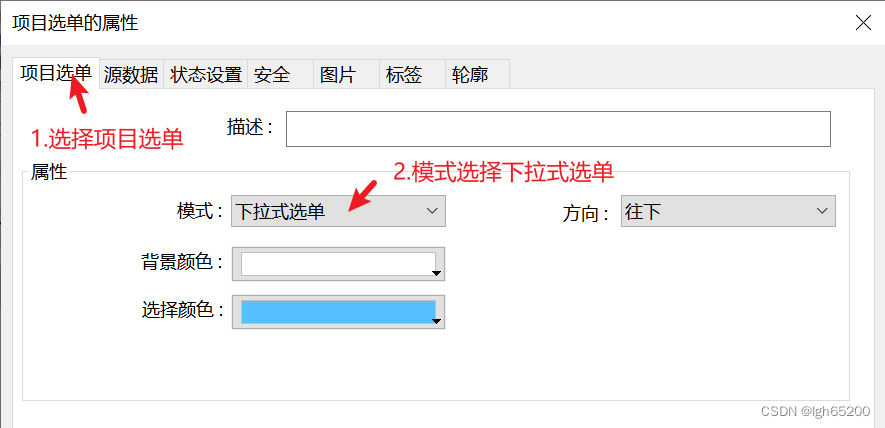

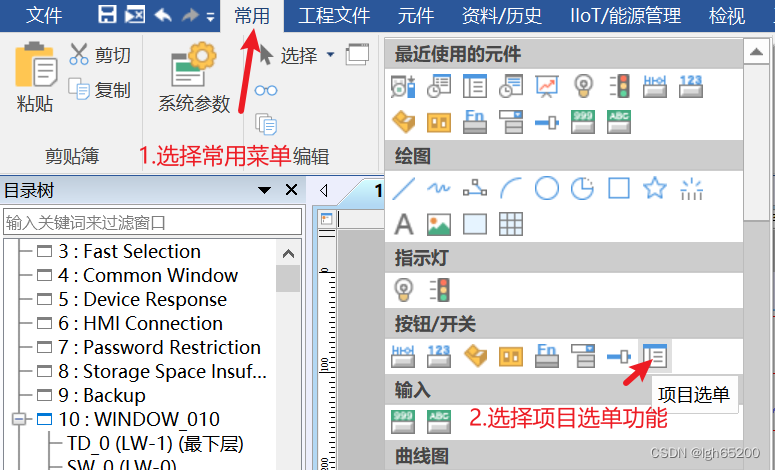

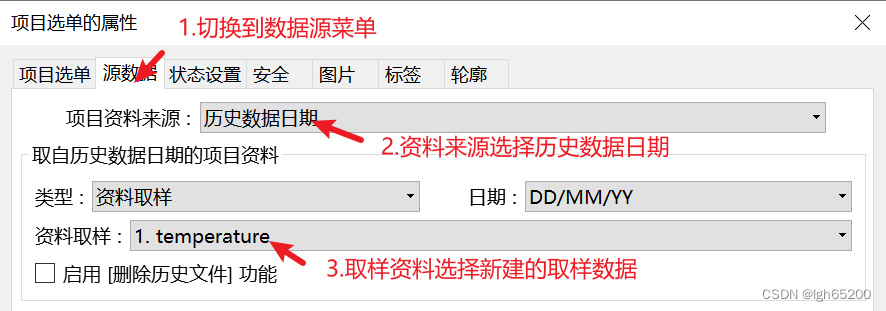

3.7创建选择日期的元件
点击确定后会出现以下元件
点击右边的下拉倒小三角，就可以选择想要监控数据的日期。（前提是，该日期已经开始监控数据，否则，只会显示当天历史数据）
3.8其他元件创建
3.8.1取样值数据显示

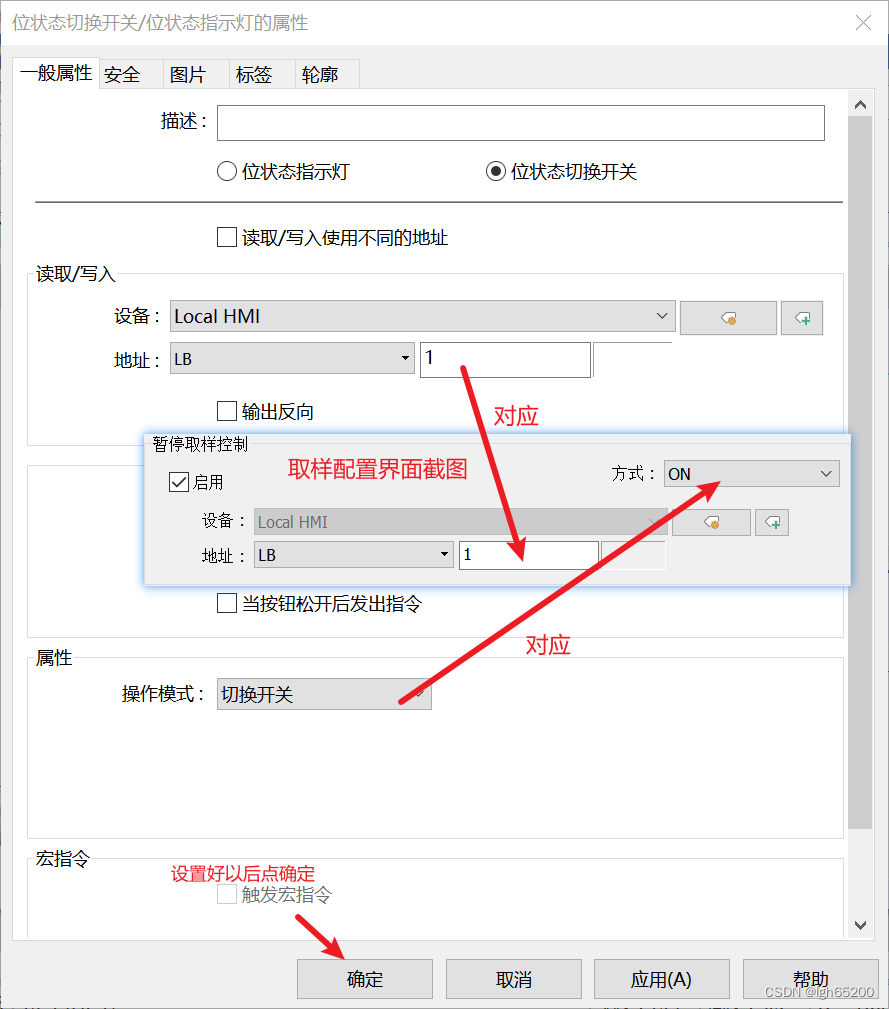

3.8.2暂停取样按钮

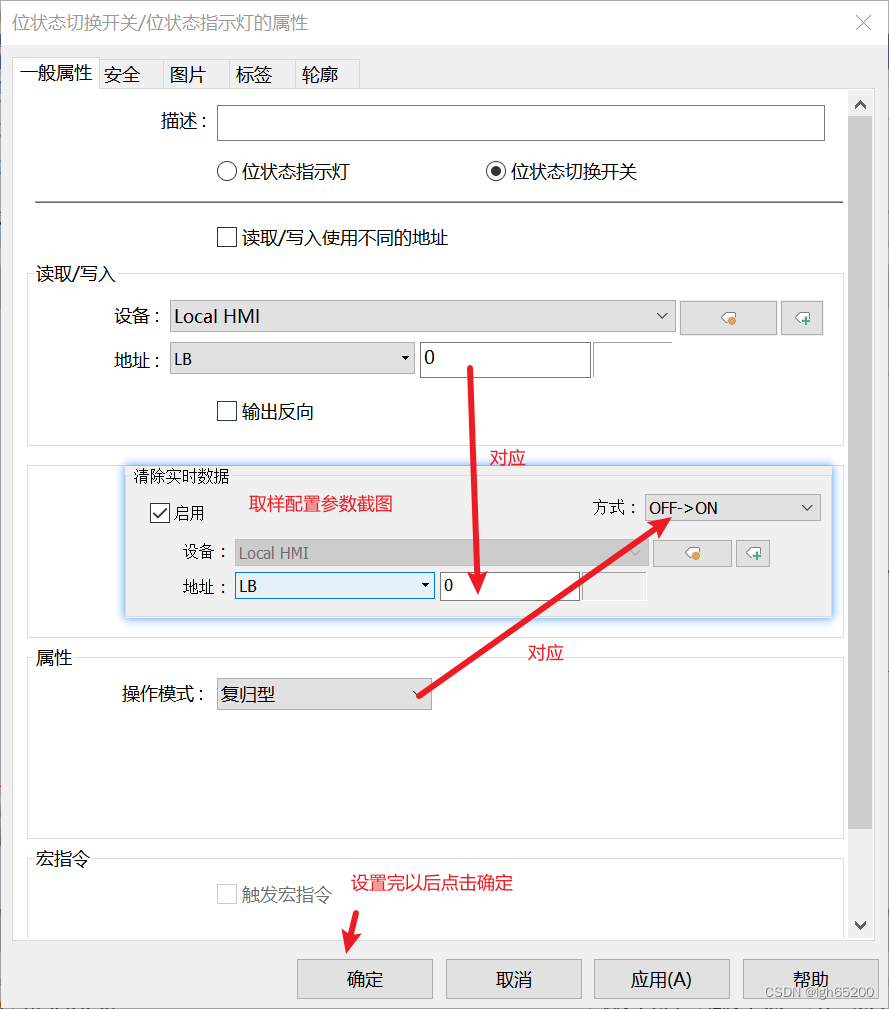

3.8.3清除实时数据按钮

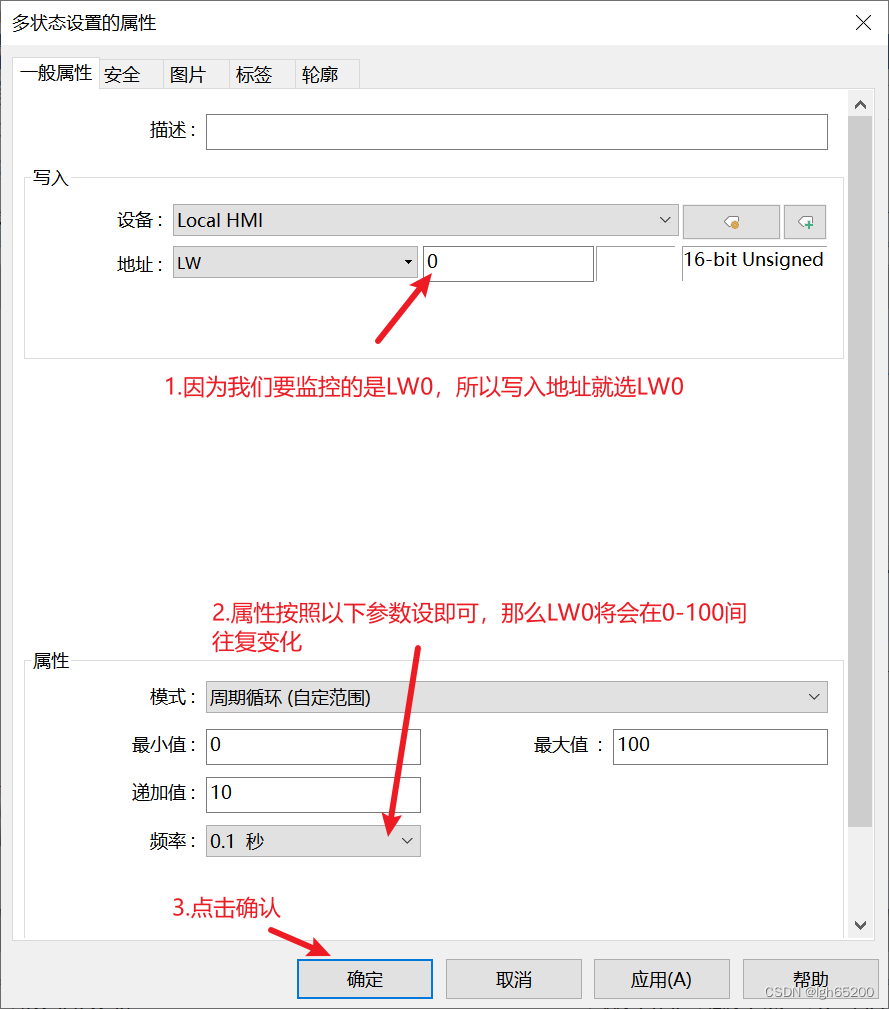

3.9创建动态变化的监控数据
界面已经完成得差不多了，但还缺少一个最关键的元件，本篇的目的就是监控动态变化的数据，如果没有这数据，那么也无法验证前面的所作的是否可用，所以我们还要添加一个模拟的数据。
4.仿真
略
