威伦触摸屏绘制XY曲线

本文介绍威伦触摸屏绘制XY曲线的方式。

1. 操作流程
   1.1. 创建威伦界面
   首先创建一个威伦项目在界面中，选择元件—》曲线图—》XY曲线图，如下所示

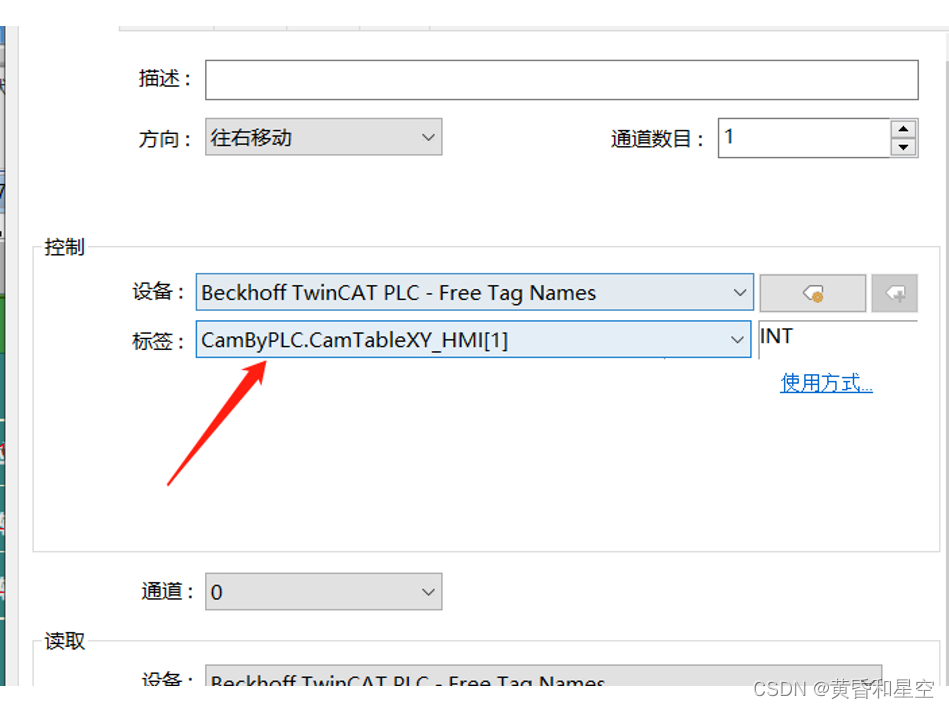

控制字，包含两个地址，第一个是绘制图形，第二个是绘制点的数量，选择在PLC中提前声明的变量，如下所示：

可以点击使用方法查看具体的描述
可以看到，触发界面消除并重画曲线是赋值3，需要注意的是PLC中直接赋值3即可，触摸屏绘制完成之后会把地址值变为0，PLC中也不用一直触发。

接下来是XY的数据，这里采用两个一维数组进行赋
