【Prometheus】【笔记】------第5章 Prometheus 和 Grafana 集成

第5章 Prometheus 和 Grafana 集成

Grafana 是一款采用 Go 语言编写的开源应用，主要用于大规模指标数据的可视化展现，是网络架构和应用分析中最流行的时序数据展示工具，目前已支持绝大部分常用的时序数据库。
下载地址：https://grafana.com/grafana/download

5.1 上传并解压

将 grafana-8.1.2.linux-amd64.tar.gz 上传至 /opt/software/ 目录下，执行解压命令：

[atguigu@hadoop202 software]$ tar -zxvf grafana-enterprise-8.1.2.linux-amd64.tar.gz -C /opt/module/

5.2 启动 Grafana

进入 Grafana 目录，执行启动命令：

[atguigu@hadoop202 grafana-8.1.2]$ nohup ./bin/grafana-server web > ./grafana.log 2>&1 &

打开 Web 页面：http://hadoop202:3000，默认用户名和密码均为 admin。

5.3 添加数据源 Prometheus

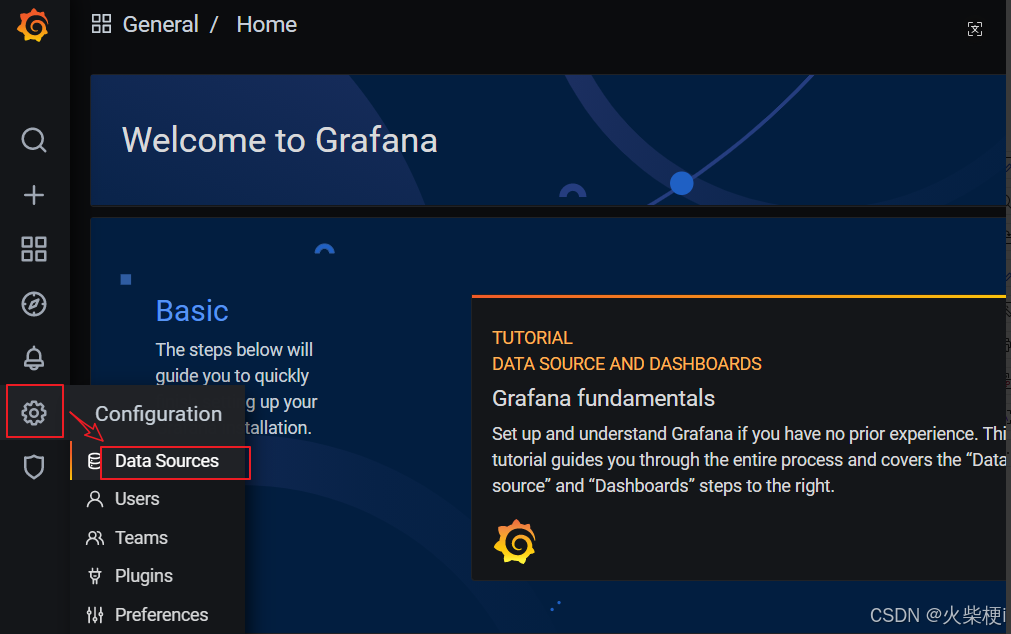

1. 点击页面配置，选择 Data Sources；

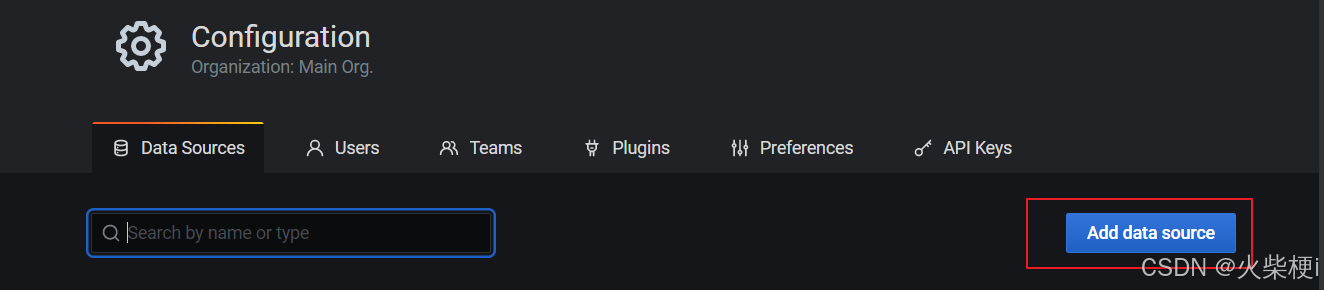

3. 点击“Add data source”按钮，搜索并找到 Prometheus，点击 Select；

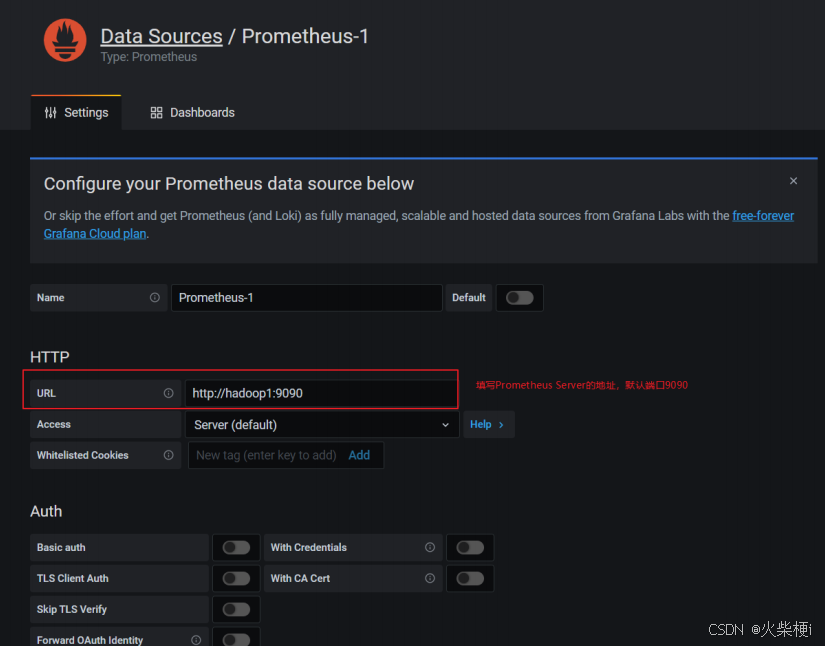

4. 配置 Prometheus Server 地址，在 HTTP 模块的 Server 处填入 http://hadoop1:9090；

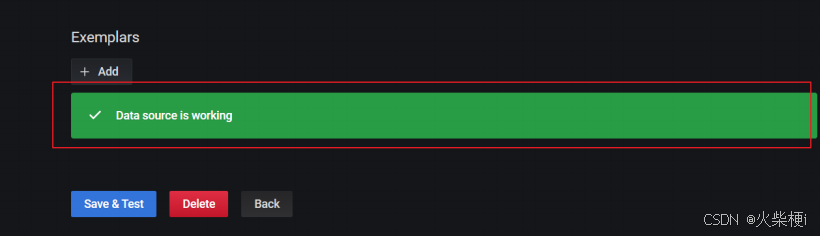

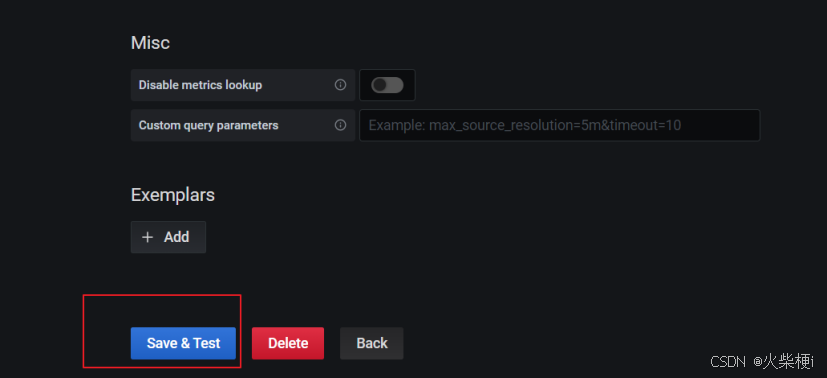

5. 点击下方的“Save & Test”，出现绿色提示框“Data source is working”，表示与 Prometheus 正常联通；

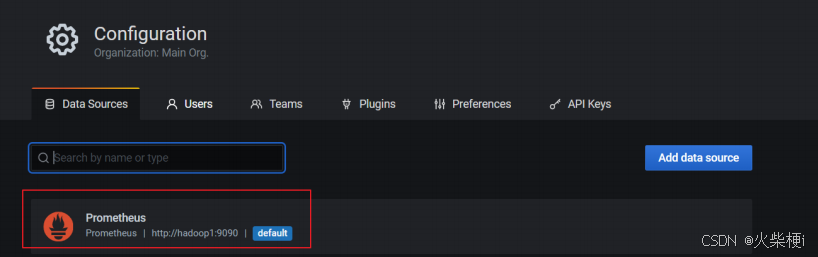

6. 点击 Back 返回，即可在 Data Sources 页面看到已添加的 Prometheus 数据源。


5.4 手动创建仪表盘 Dashboard

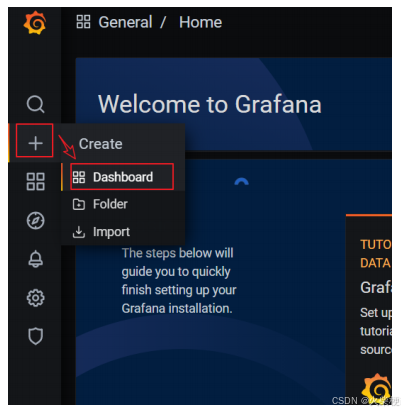

1. 点击左边栏的“+”号，选择 Dashboard；

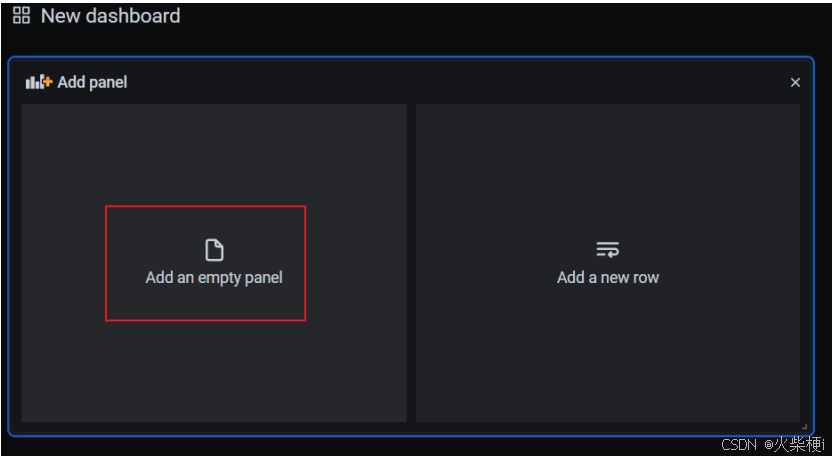

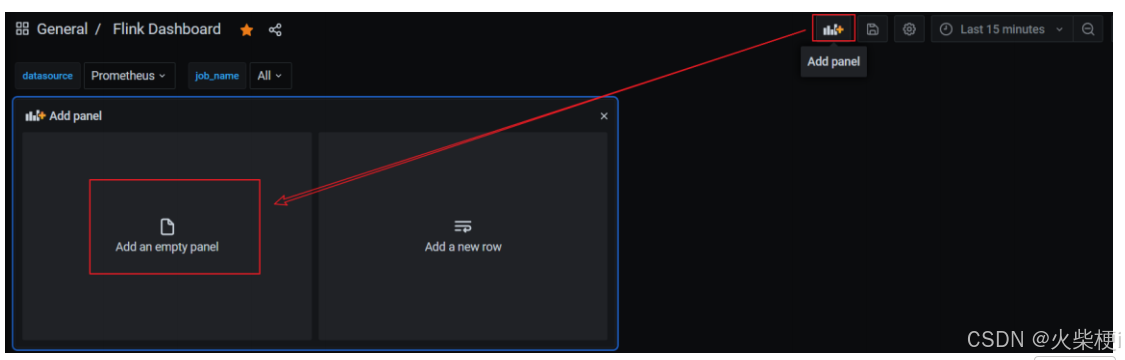

2. 点击“Add an empty panel”添加新的仪表板；

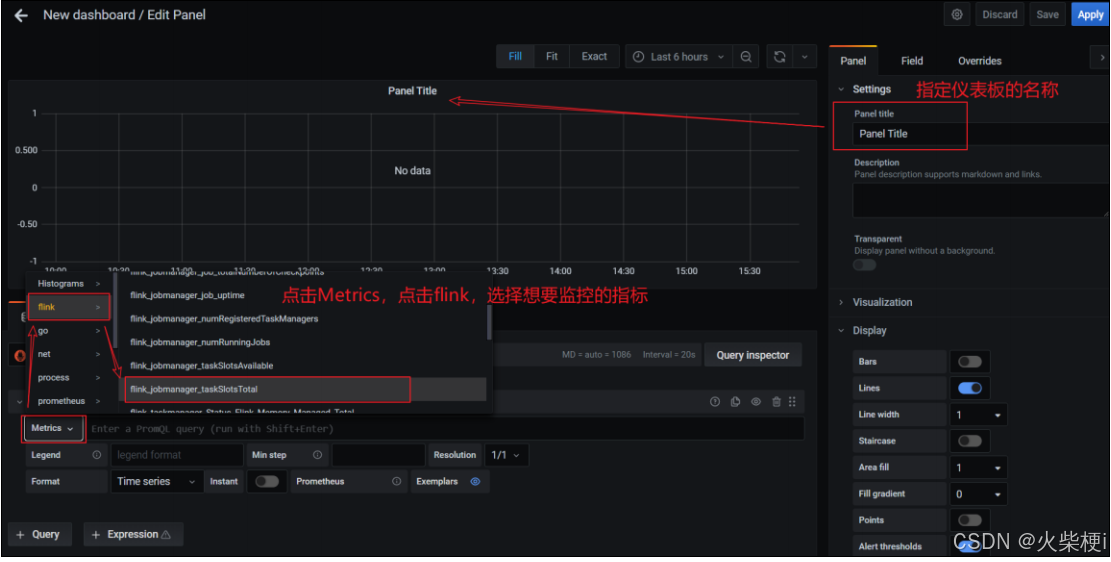

3. 配置仪表板名称，可通过点击“+Query”添加多个监控指标，分别配置各监控项的查询表达式等信息。

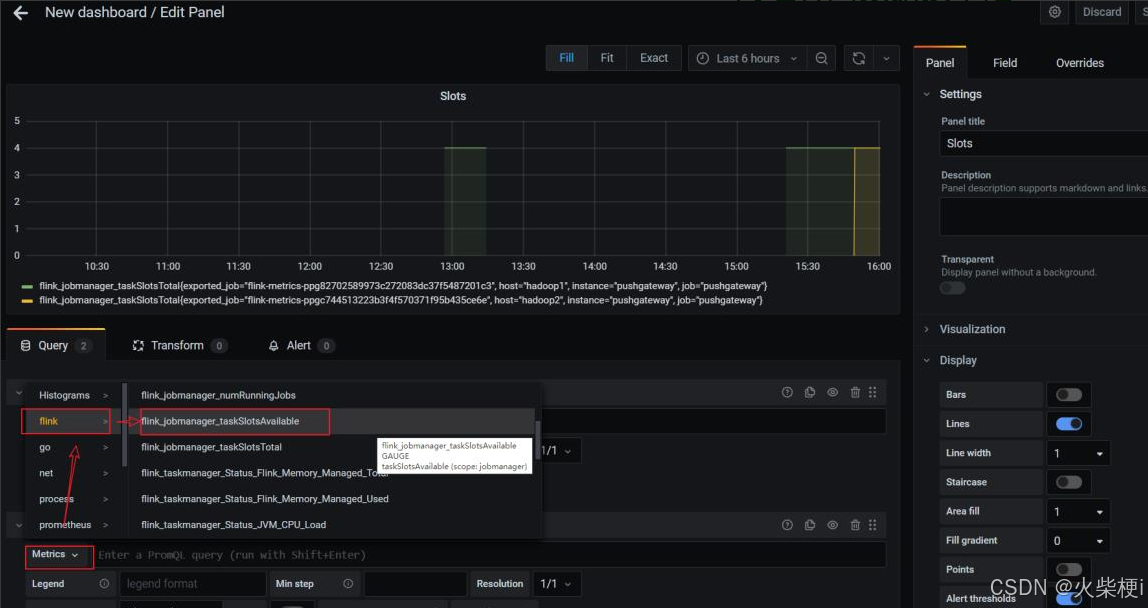

   配置仪表板监控项：

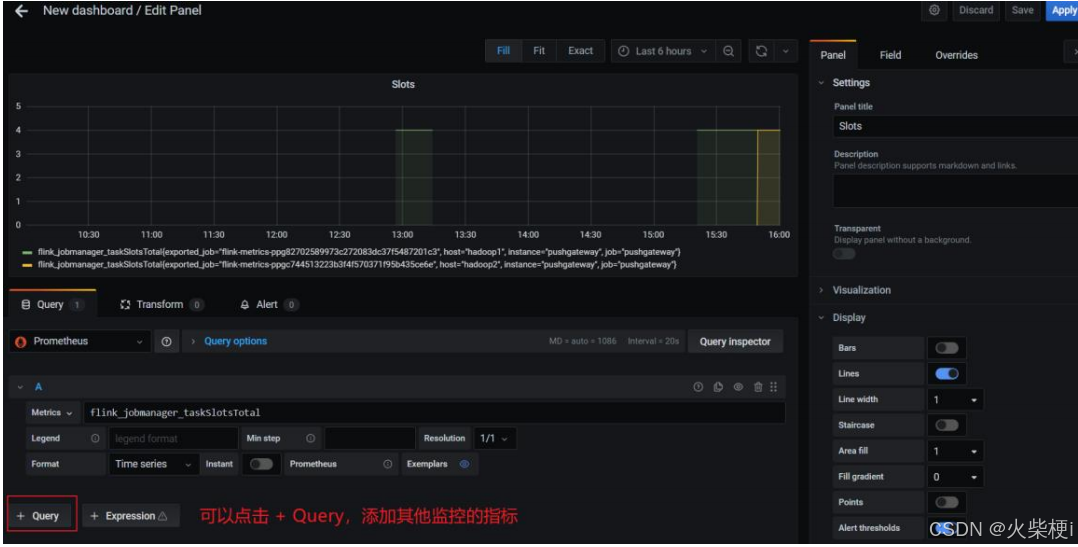

   一个仪表板可以配置多个监控项，添加其他监控项：


配置新的监控项：

5.5 直接添加 Flink 模板

手动一个个添加 Dashboard 比较繁琐，Grafana 社区鼓励用户分享 Dashboard，通过 https://grafana.com/dashboards 网站，可以找到大量可直接使用的 Dashboard 模板。
Grafana 中所有的 Dashboard 通过 JSON 进行共享，下载并且导入这些 JSON 文件，就可以直接使用这些已经定义好的 Dashboard：

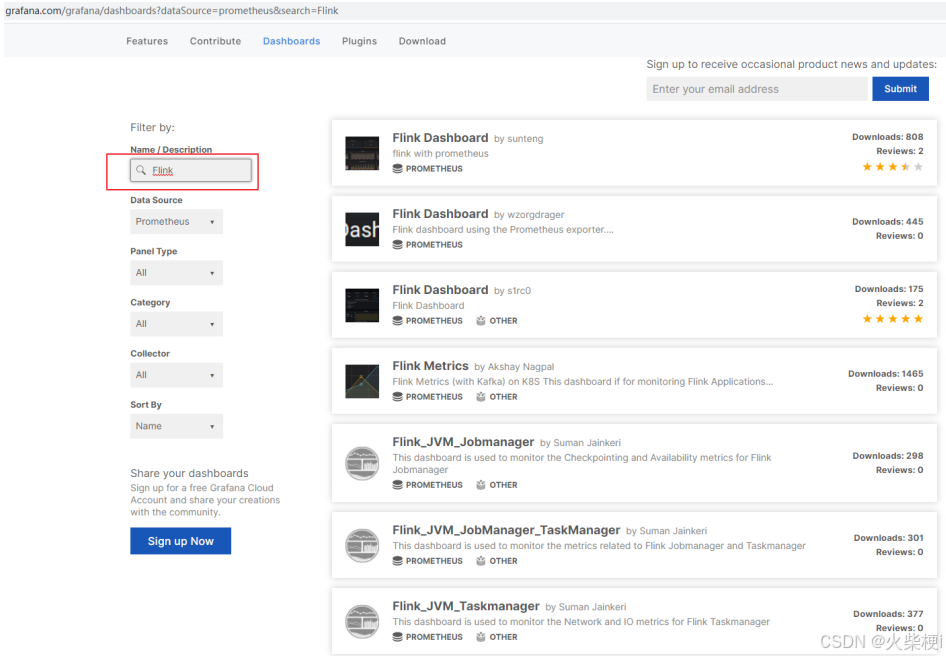

进入官网，搜索 Flink 模板：

选择自己喜欢的模板（800+下载的这个模板相对指标较多）

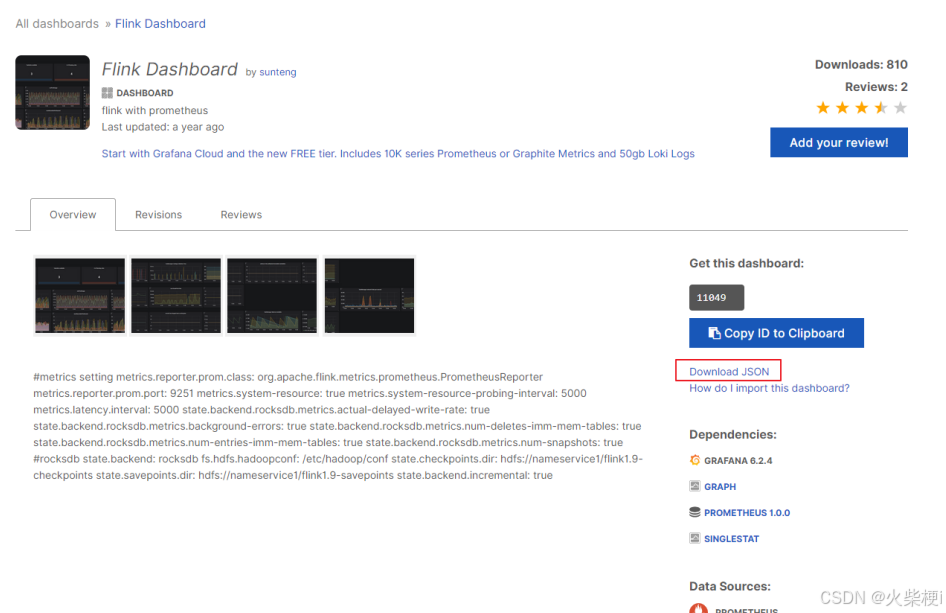

选中跳转页面后，点击 Download JSON：

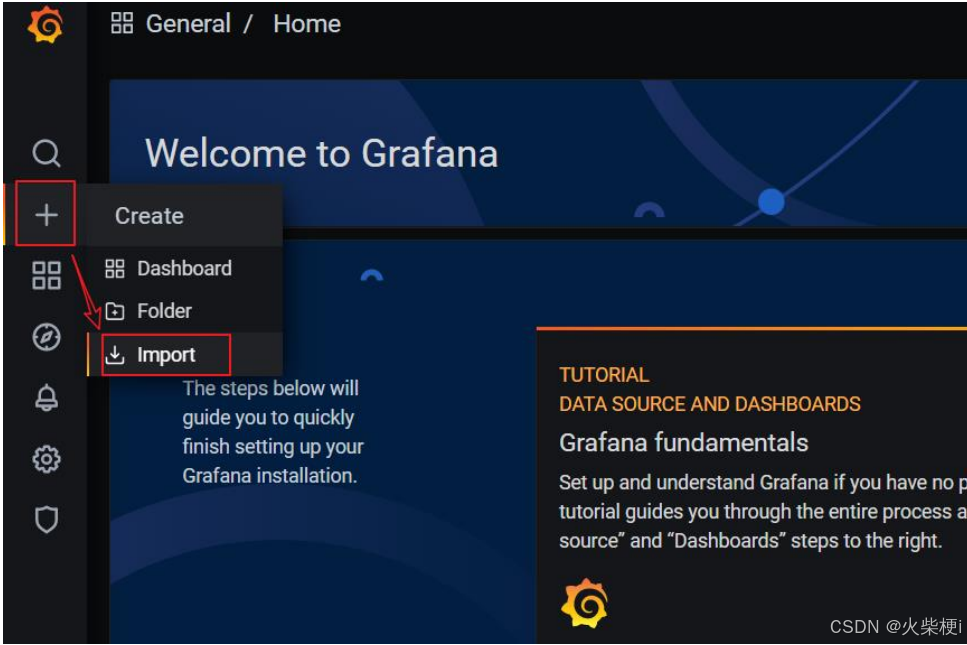

点击 Grafana 界面左侧 ”+”号，选择 import：

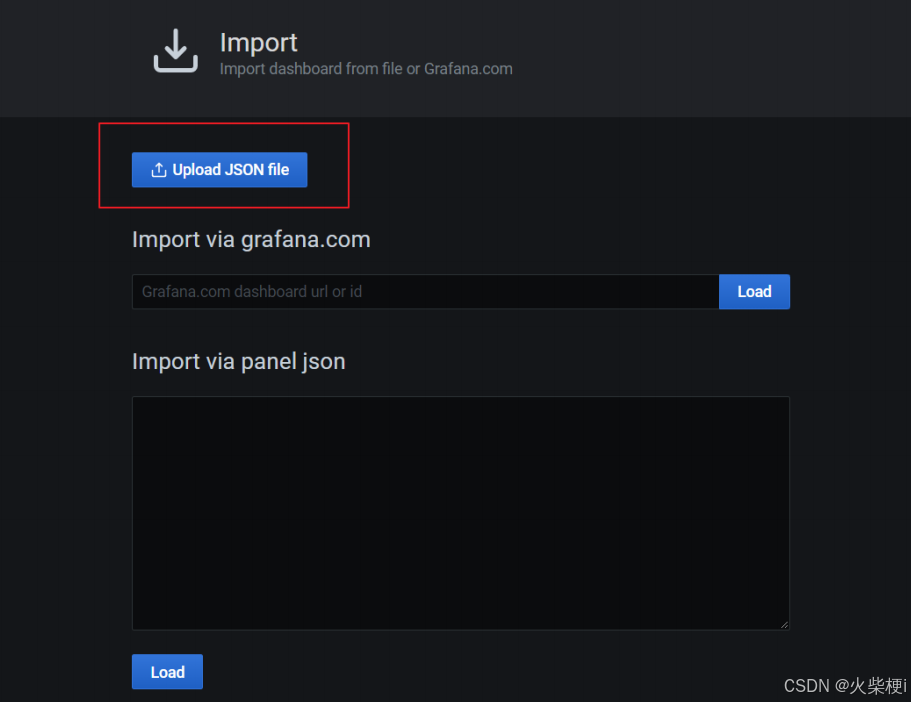

上传 JSON 文件：

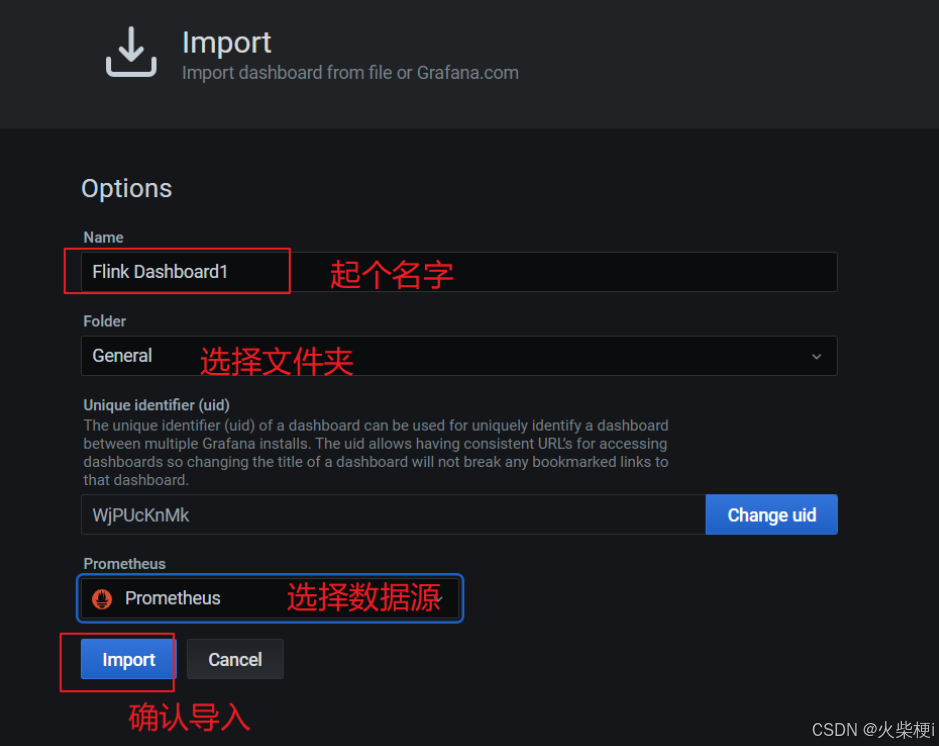

配置模板信息：

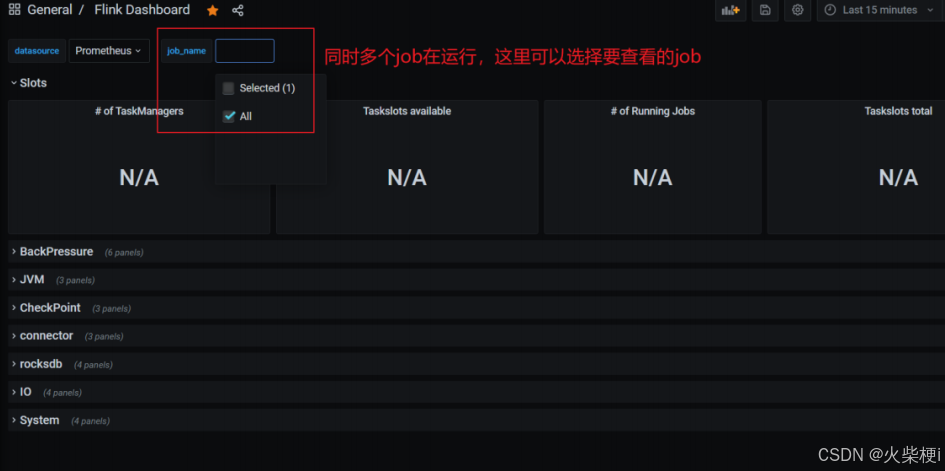

导入完，在首页即可看见添加的仪表盘，点击进去查看：

正常提交 job，即可在 grafana 看到相关监控项的情况。
注意：代码里 env.execute(“作业名”),最好指定不同的作业名用于区分，不指定会使用默认的作业名：Flink Streaming Job，在 Grafana 页面就无法区分不同 job！！！

5.6 添加 Node Exporter 模板

同 5.5，进入 https://grafana.com/dashboards 页面，

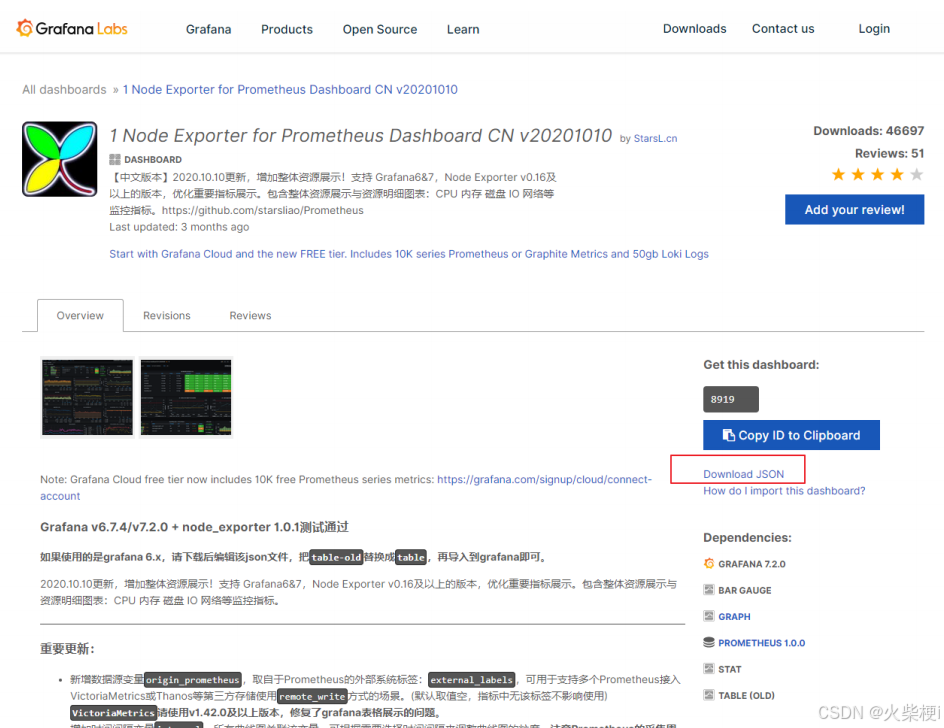

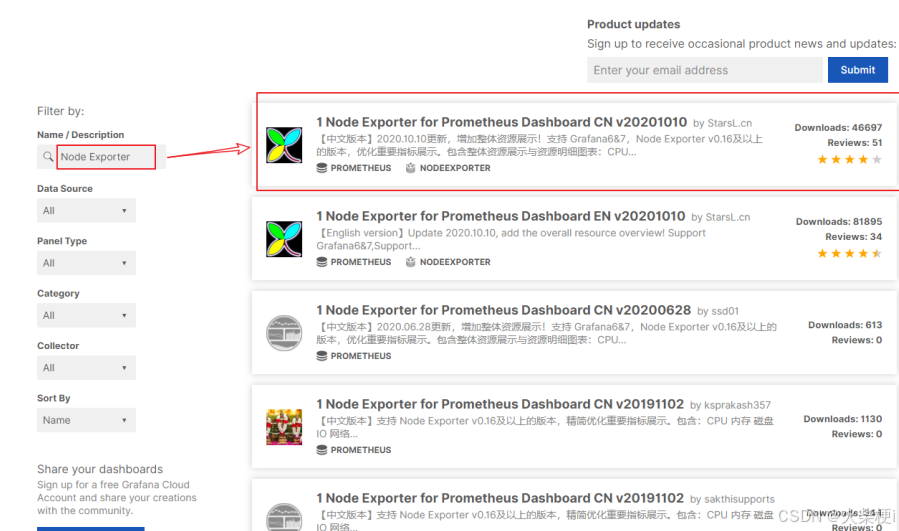

➢ 搜索 Node Exporter，选择下载量最高的中文版本：

➢ 下载模板 json 文件

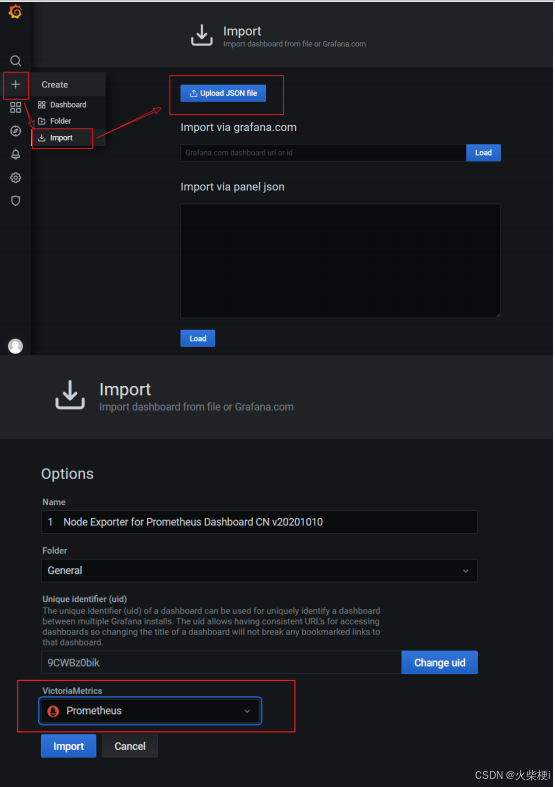

➢ 在 Grafana 中导入模板：

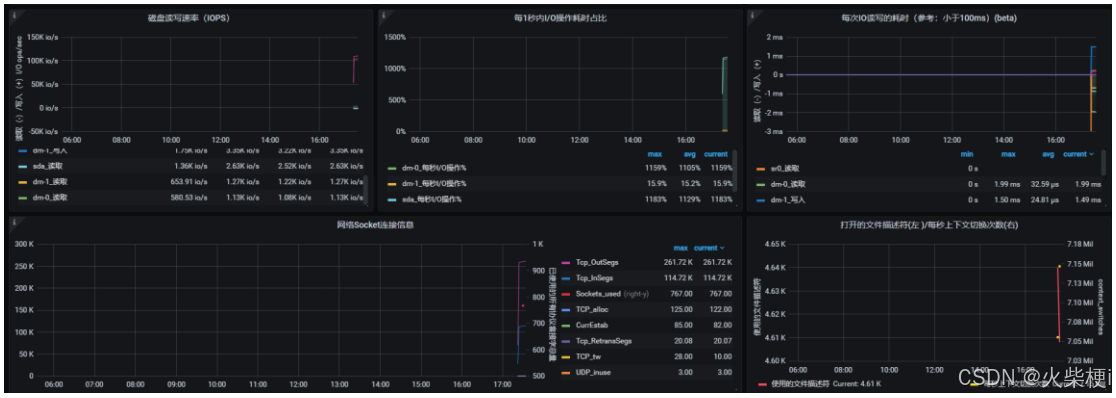

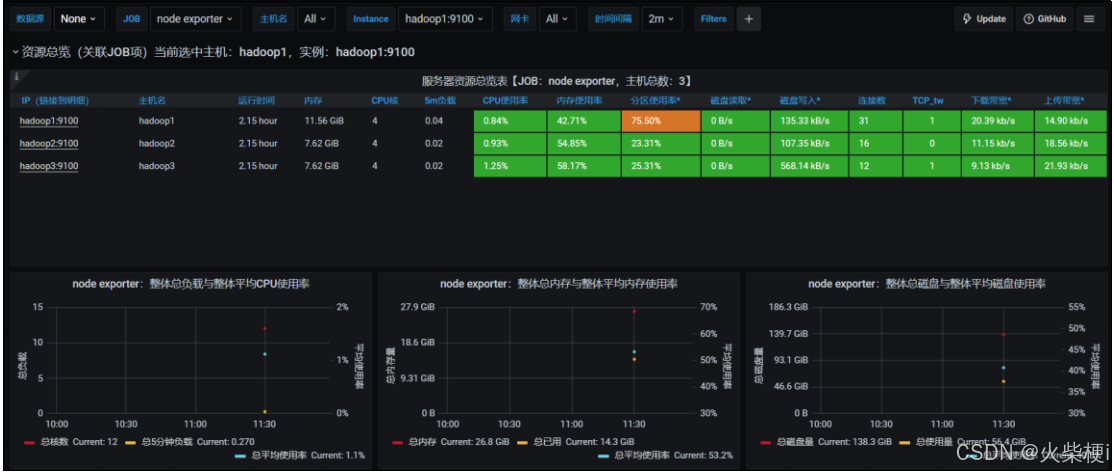

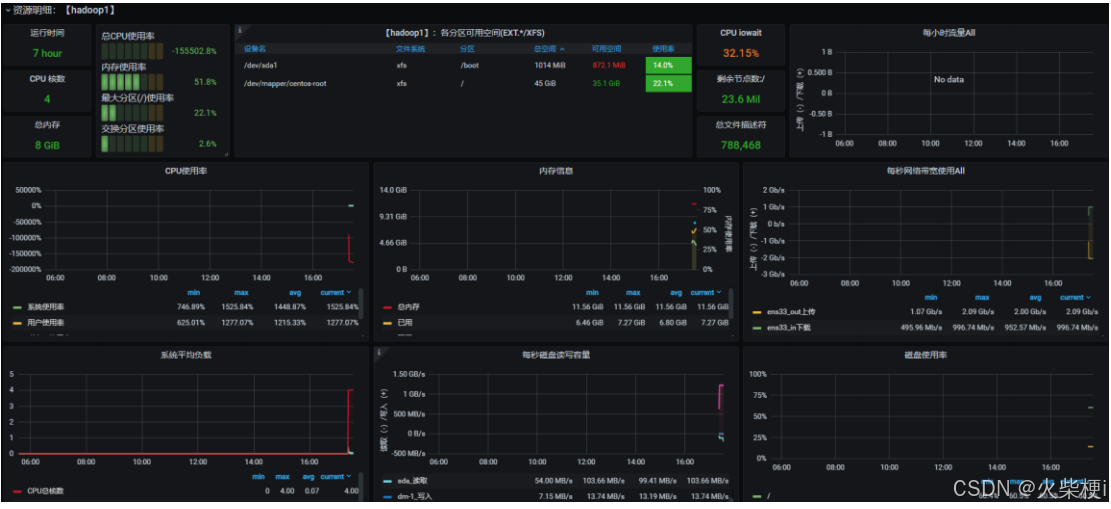

➢ 欣赏酷炫又详细的监控页：

5.7 组件启停脚本

➢ 进入到/home/atguigu/bin 目录下，创建脚本 flink-monitor.sh

#!/bin/bash
case $1 in
"start"){
 echo '----- 启动 prometheus -----'
 nohup /opt/module/prometheus-2.29.1/prometheus --web.enable-admin-api
 --config.file=/opt/module/prometheus-2.29.1/prometheus.yml >
/opt/module/prometheus-2.29.1/prometheus.log 2>&1 &
 echo '----- 启动 pushgateway -----'
 nohup /opt/module/pushgateway-1.4.1/pushgateway --web.listen-address :9091 >
/opt/module/pushgateway-1.4.1/pushgateway.log 2>&1 &
 echo '----- 启动 grafana -----'
 nohup /opt/module/grafana-8.1.2/bin/grafana-server --homepath
/opt/module/grafana-8.1.2 web > /opt/module/grafana-8.1.2/grafana.log 2>&1 &
};;
"stop"){
 echo '----- 停止 grafana -----'
 pgrep -f grafana | xargs kill
 echo '----- 停止 pushgateway -----'
 pgrep -f pushgateway | xargs kill
 echo '----- 停止 prometheus -----'
 pgrep -f prometheus | xargs kill
};;
esac

➢ 脚本添加执行权限

[atguigu@hadoop202 bin]$ chmod +x flink-monitor.sh

5.8 配置案例

5.8.1 任务失败监控

这一个指标监控主要是基于 flink_jobmanager_job_uptime 这个指标进行了监控。原理是在 job 任务存活时，会按照配置 metrics.reporter.promgateway.interval 上报频率递增。基于这个特点，当任务失败后这个数值就不会改变，就能监控到任务失败。

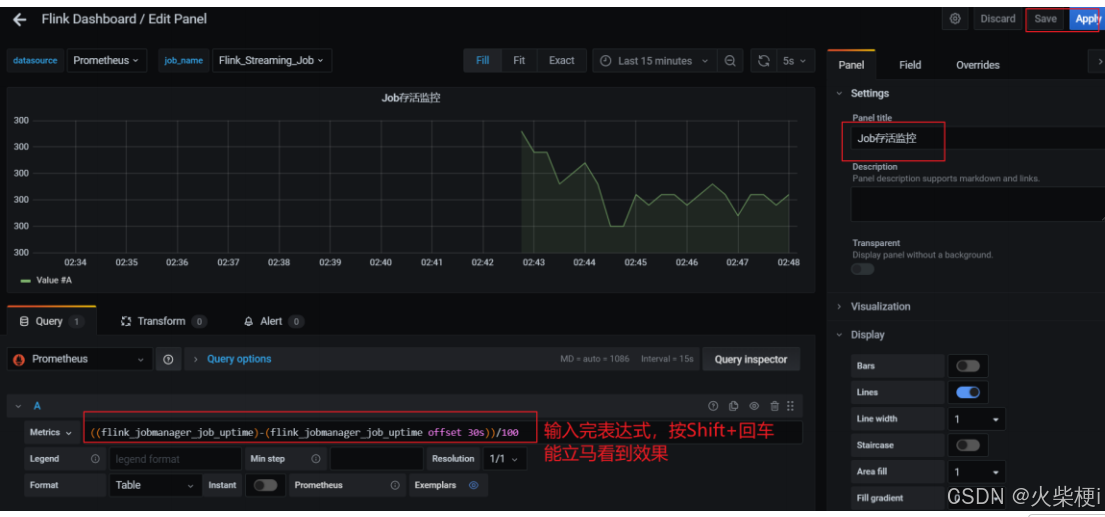

➢ 添加监控项：


30 秒为数据上报到 promgateway 频率，除以 100 为了数据好看，当 job 任务失败后数 flink 上报的 promgateway 的 flink_jobmanager_job_uptime 指标值不会变化。((flink_jobmanager_job_uptime)-(flink_jobmanager_job_uptime offset 30s))/100 值就会是 0，可以配置告警。

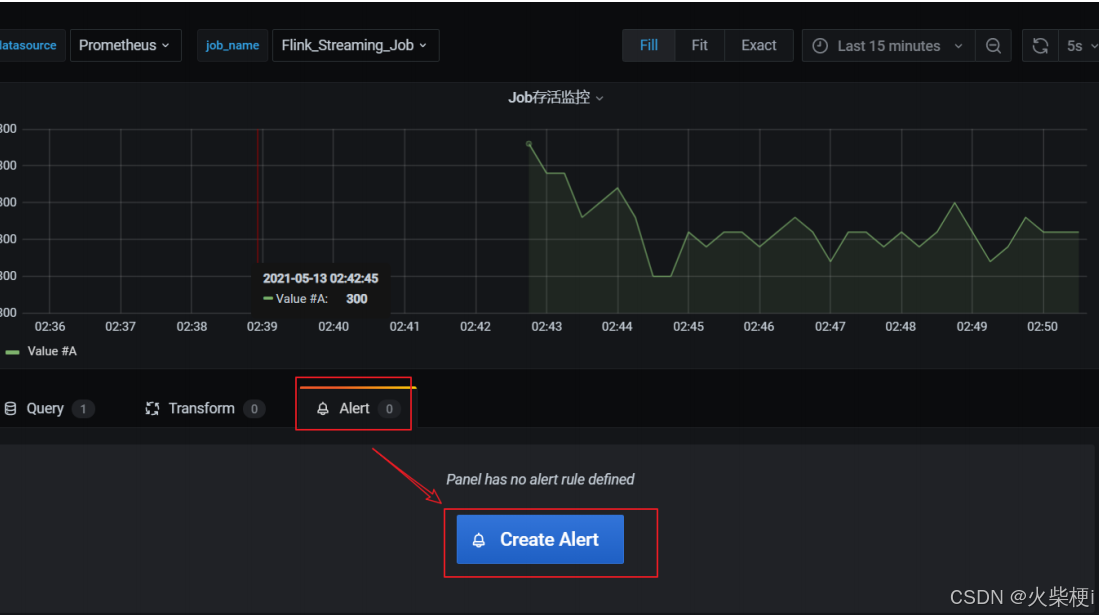

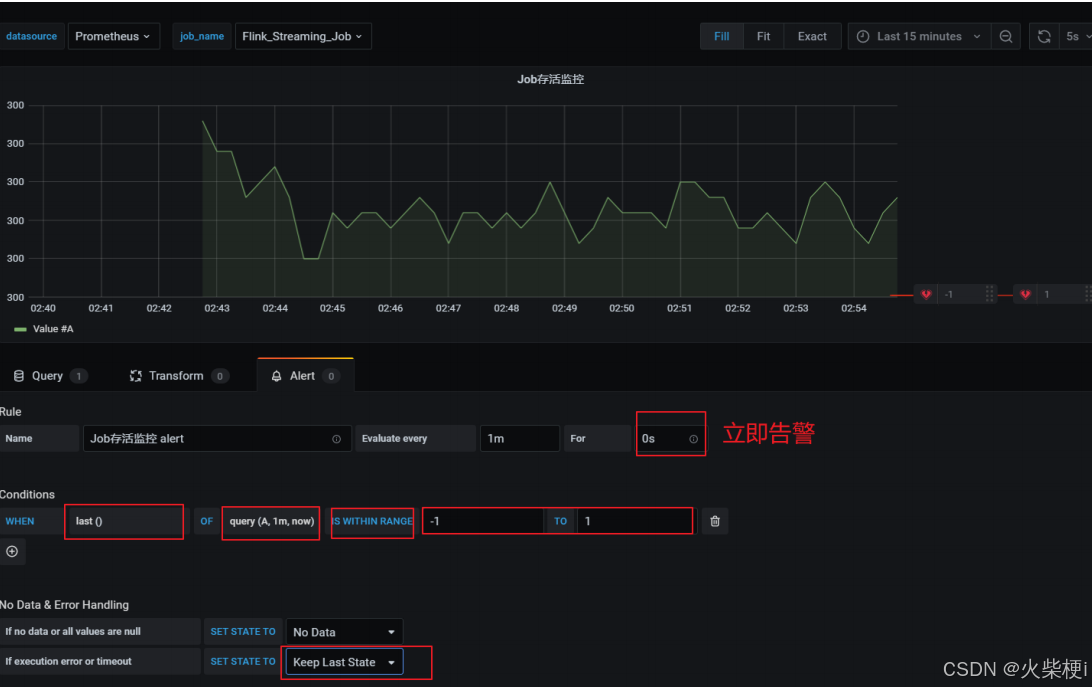

➢ 配置告警

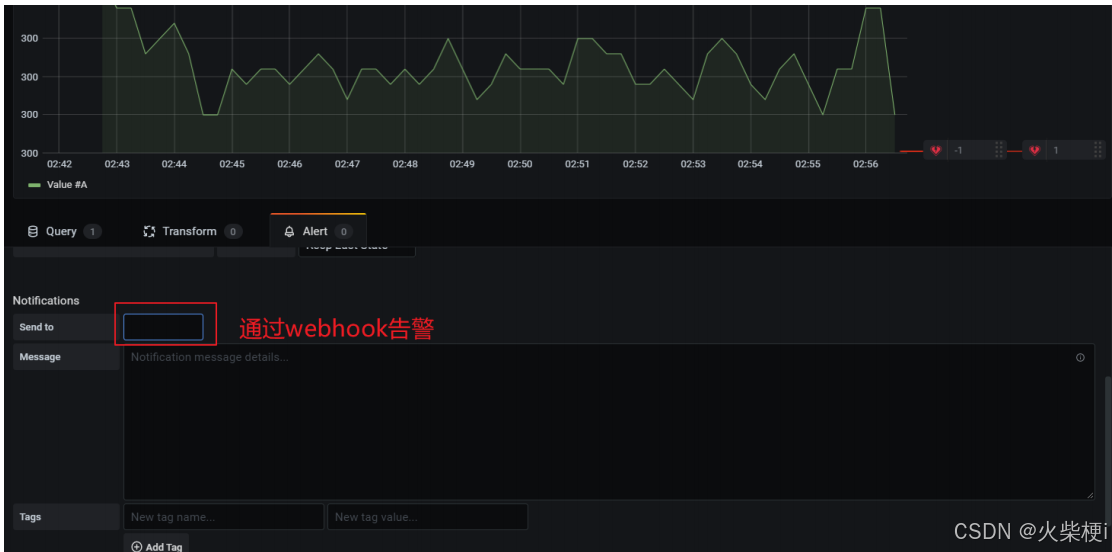

在告警通知中可以邮件和 webhook,webhook 可以调用相关接口，执行一些动作。webhook 需要提前配置，在这里配置告警时就可以直接引入。

5.8.2 网络延时或任务重启监控

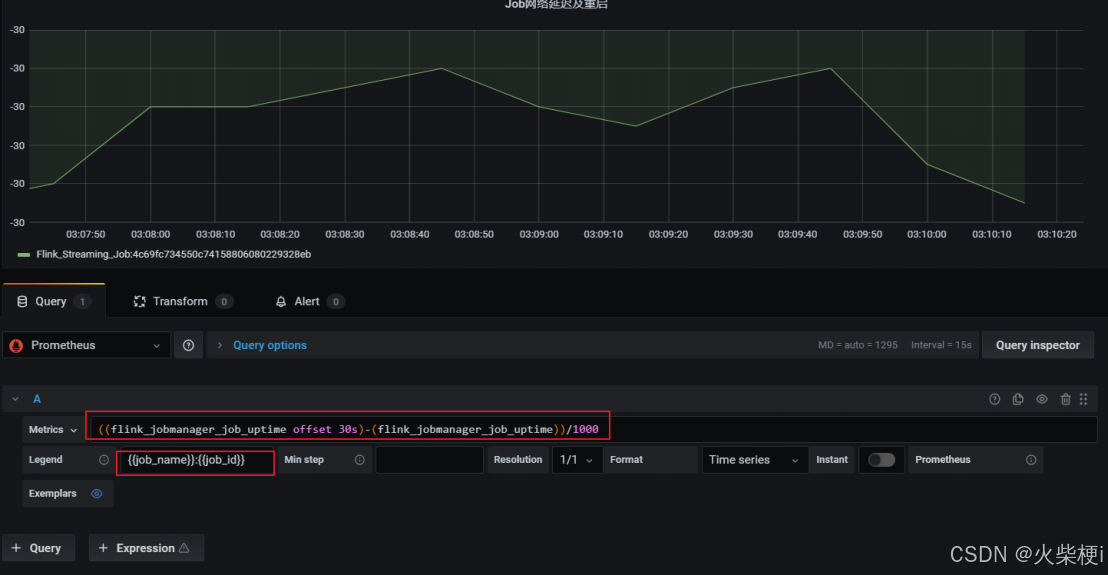

这个告警也是基于 flink_jobmanager_job_uptime 指标，在出现网络延时或者重启后进行监控通知，监控指标如下：

((flink_jobmanager_job_uptime offset 30s)-(flink_jobmanager_job_uptime))/1000
1）延时会导致值突然小于-30（正常情况为-30）
2）重启会导致 flink_jobmanager_job_uptime 指标清零从新从 0 值上报，导致查询公式值突然大于 0（正常情况为-30）
➢ 添加监控项

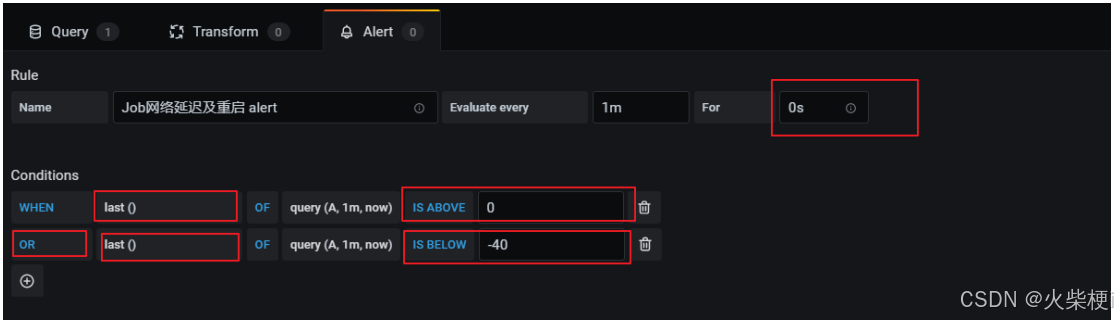

➢ 配置告警规则：

5.8.3 重启次数

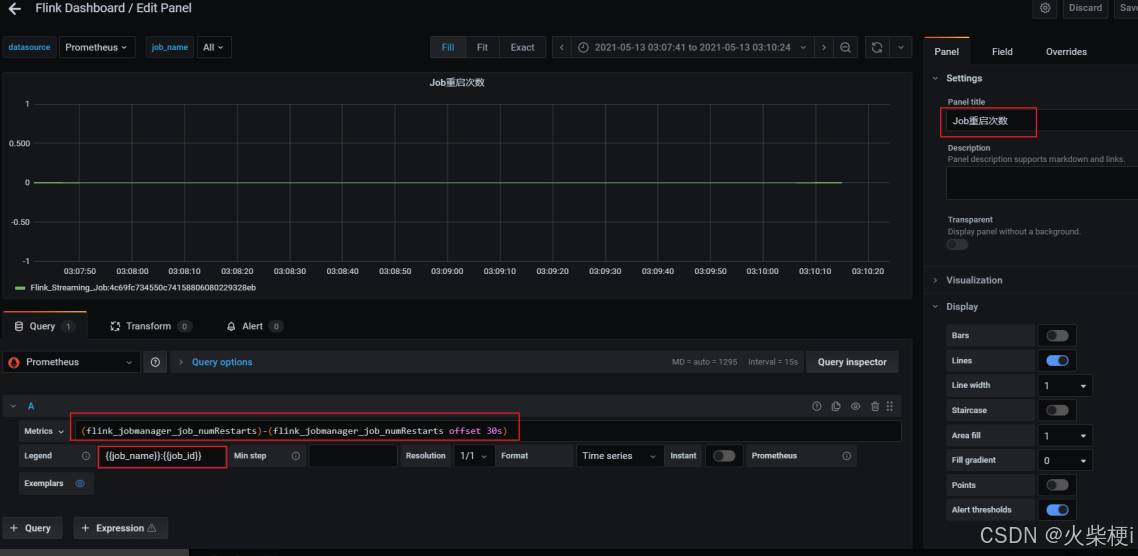

基于 flink_jobmanager_job_numRestarts 指标，表示 flink job 的重启次数。一般设置重启策略后，在任务异常重启后这个数值会递增+1。可以单纯的监控重启次数，也可以每次重启都进行告警（差值）。

利用当前值减去 30 秒前的值，如果等于 1 证明重启了一次。

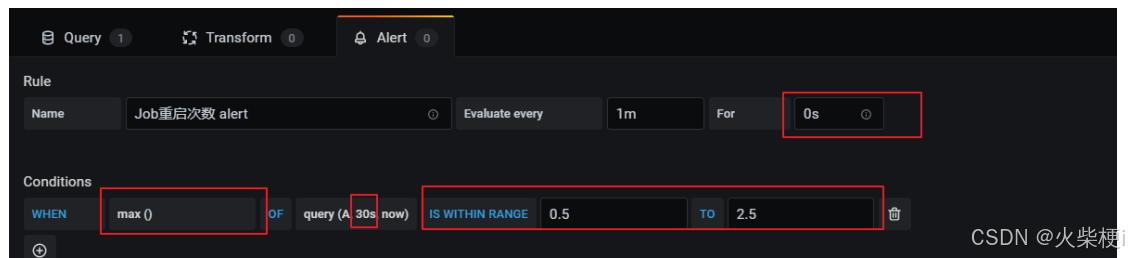

➢ 添加告警规则：
