STM32 HAL库手动配置过程

最新推荐文章于 2025-03-12 19:59:42 发布
最新推荐文章于 2025-03-12 19:59:42 发布
阅读量5.3k 收藏 35
点赞数 4
文章标签： stm32 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_25218501/article/details/131346209
版权
本文介绍了手动配置HAL库的过程，包括新建工程、选择芯片、添加库文件、创建main.c、设置工程组、配置头文件路径、定义宏、启用C99标准，以及修改配置文件等步骤，适用于基于STM32F103xE的开发。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

手动配置HAL库与配置固件库工程类似

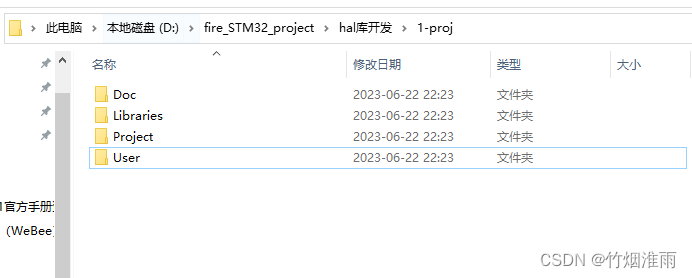

1、首先新建四个文件夹

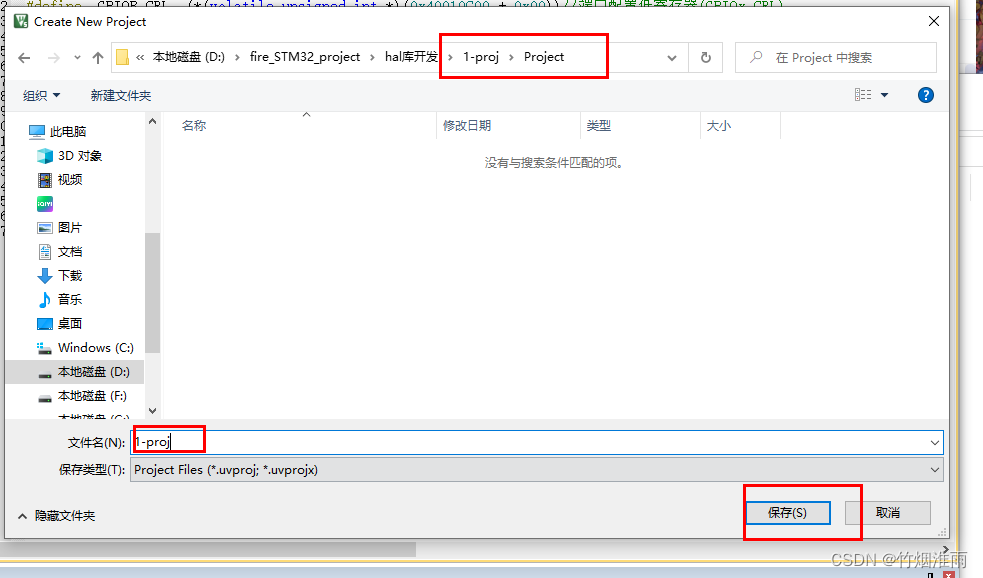

2、打开keil5，新建新工程在Project文件夹中

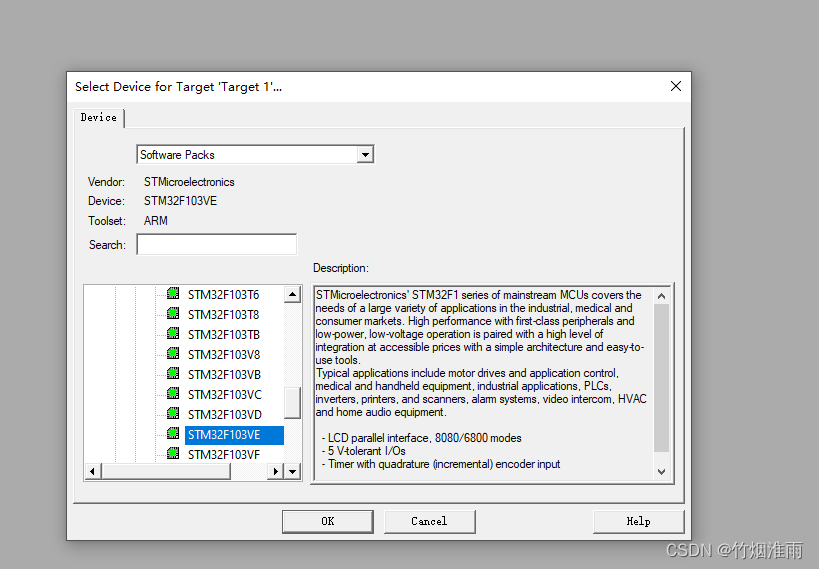

按开发板选择芯片

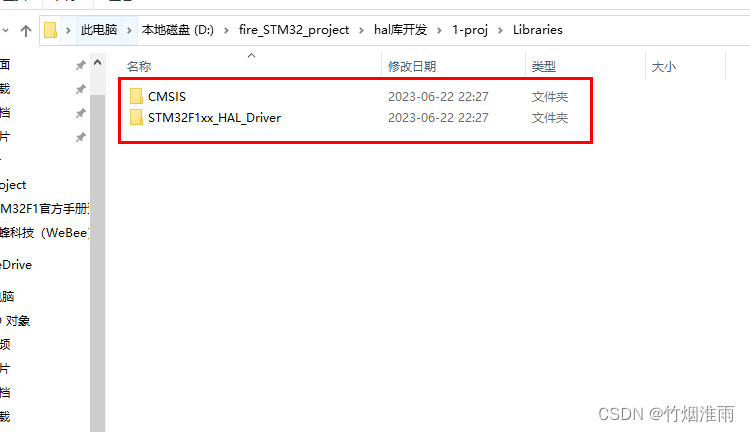

3、添加hal相关库到工程目录Libraries下

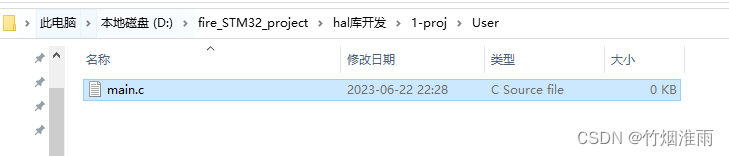

4、在User下新建main.c

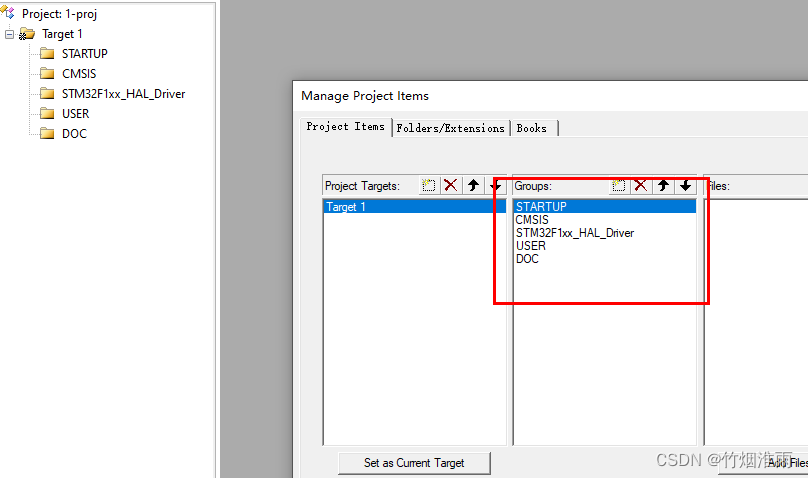

5、在工程配置中新建5个组

6、将对应文件添加到工程中

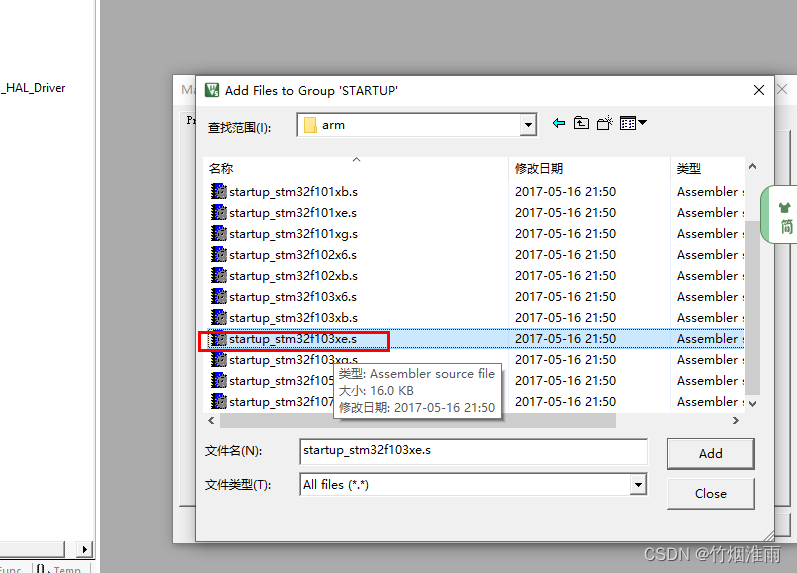

  • 添加启动文件到STARTUP中

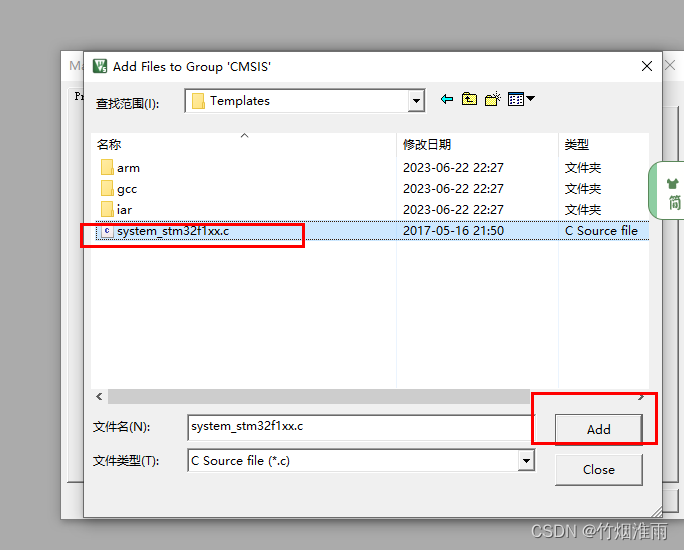

  • 添加system_stm32f1xx.c到CMSIS中

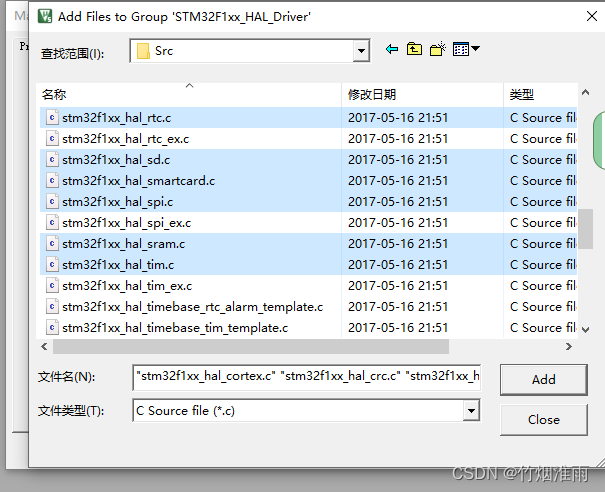

  • 将需要用到的相关外设源文件添加到STM32F1xx_HAL_Driver中

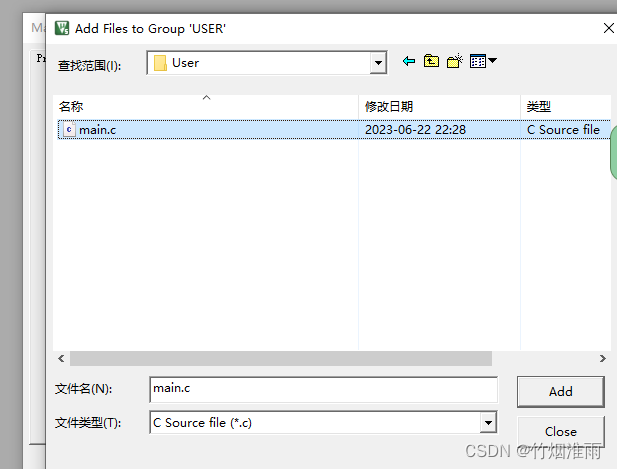

  • 添加main.c到USER中

  • DOC中放用户自己的说明文本readme.txt

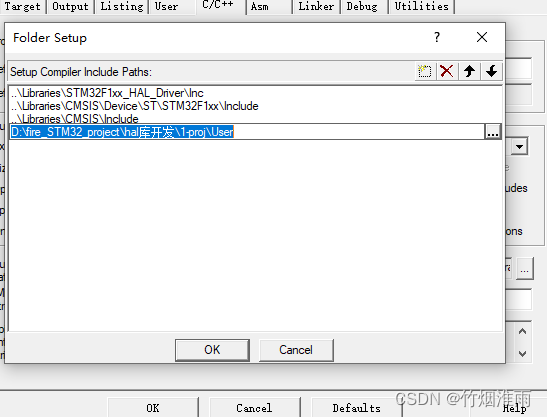

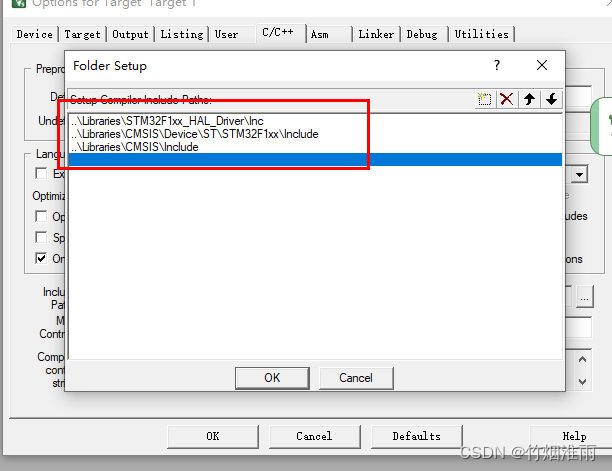

7、在工程选项中添加头文件路径

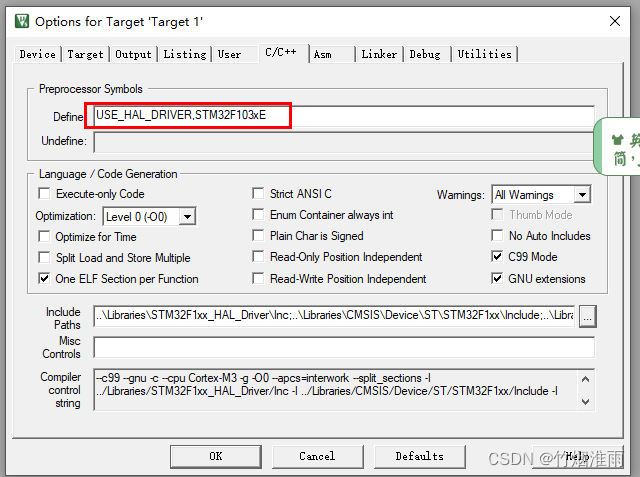

8、在配置选项卡添加宏USE_HAL_DRIVER,STM32F103xE

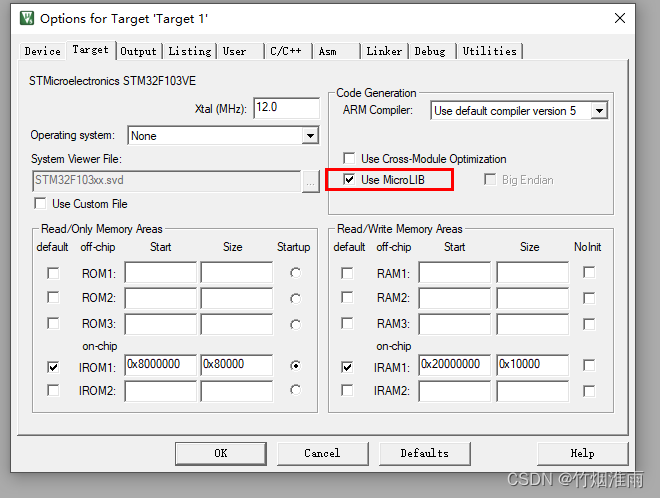

9、勾选ARM微库和C99

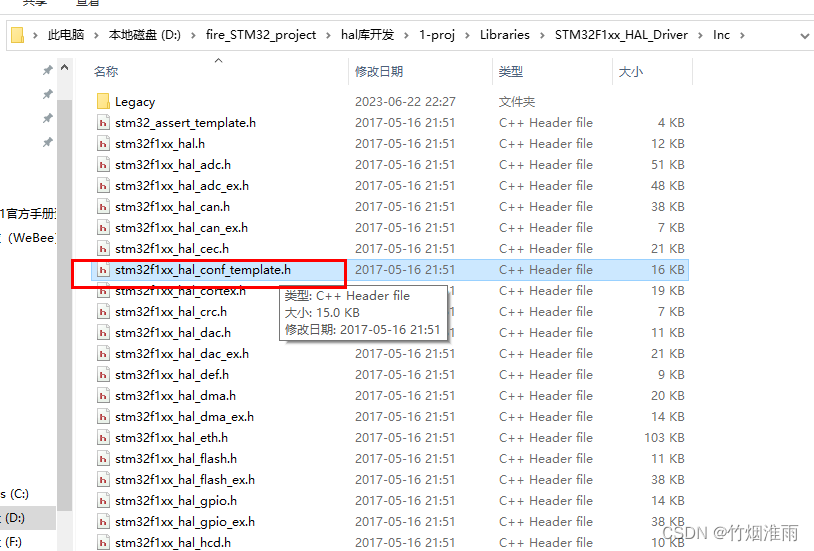

10、将stm32f1xx_hal_conf_template.h头文件复制到USER中，并重命名为stm32f1xx_hal_conf.h

11、添加USER目录到工程头文包含到配置选项卡中

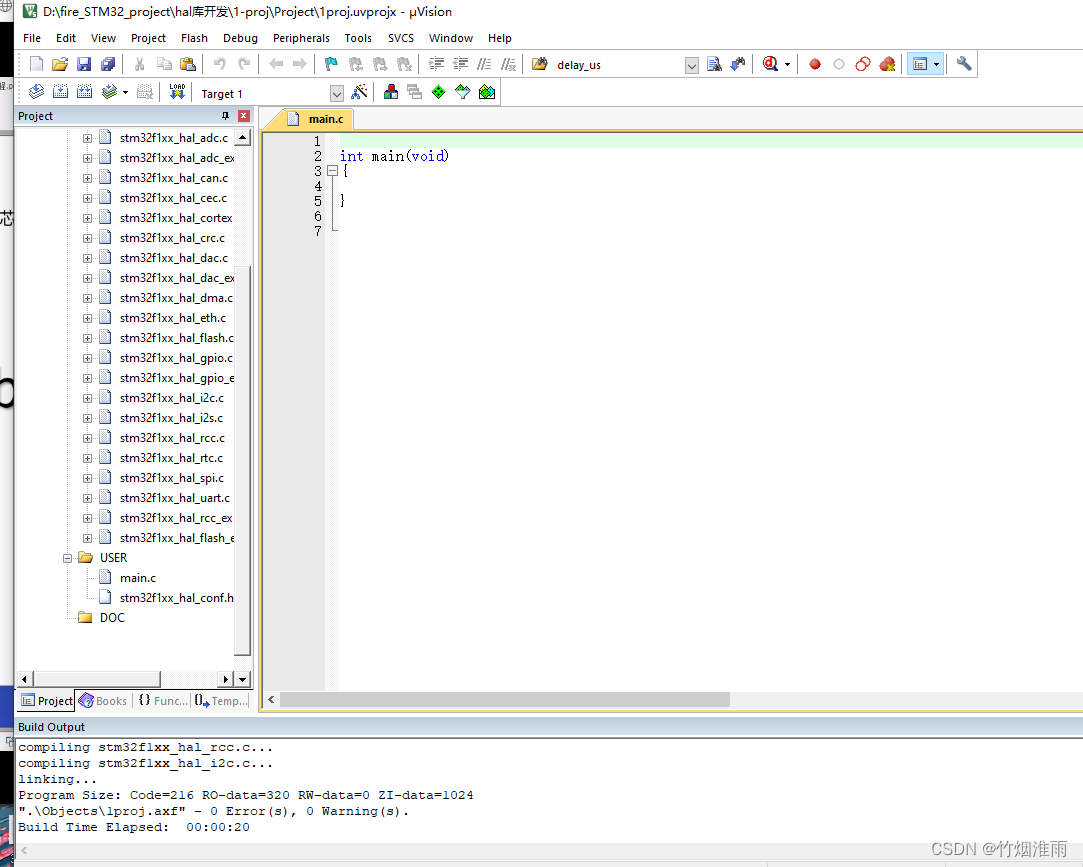

12、构建工程
