一、前期准备

二、工程文件移植

1.建立初步的工程文件夹

以STM32F429芯片、STM32Cube_FW_F4_V1.28.0固件包为例：

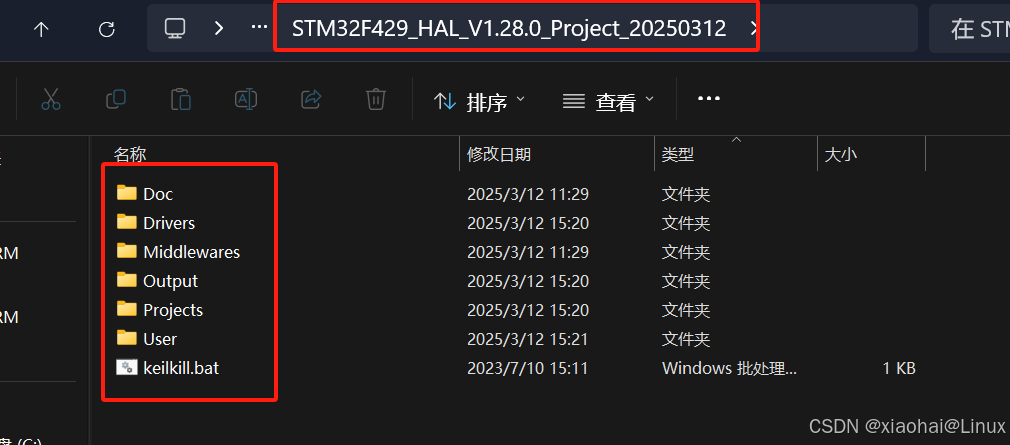

新建一个“STM32F429_HAL_V1.28.0_Project_20250312”的文件夹，进入文件夹，分别新建如下文件夹：

每个文件夹名称及其作用如表所示：

名称	作用
Drivers	存放与硬件相关的驱动层文件
Middlewares	存放正点原子提供的中间层组件文件和第三方中间层文件
Output	存放工程编译输出文件
Projects	存放 MDK 工程文件
User	存放 HAL 库用户配置文件、 main.

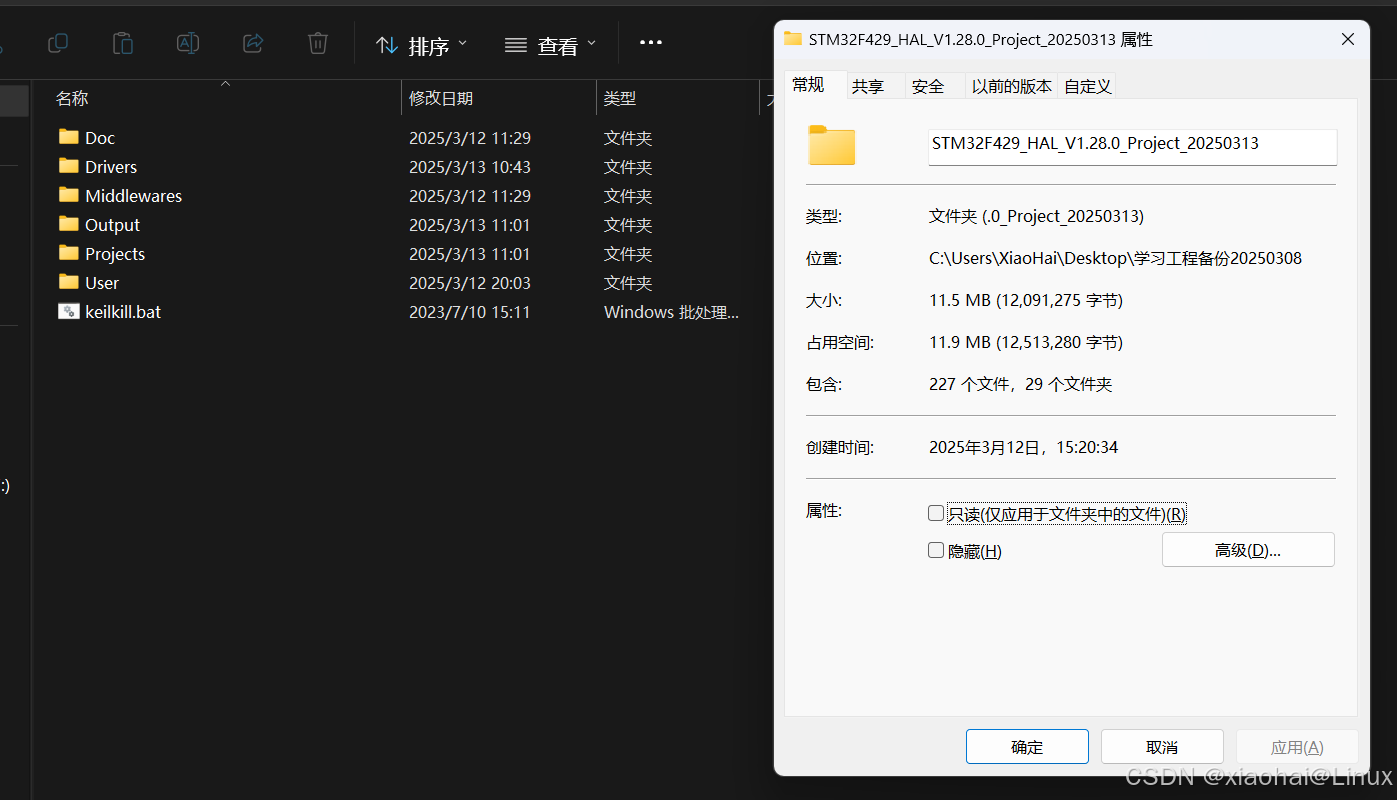

工程根文件目录下还有一个名为 keilkill.bat 的可执行文件，双击便可执行。其作用是删除编译器编译后的无关文件，减少工程占用的内存，方便打包。（相关文件在 五、附录（完整工程）里面有下载链接）

2. 建立和拷贝工程相关文件

2.1 Drivers文件夹详解

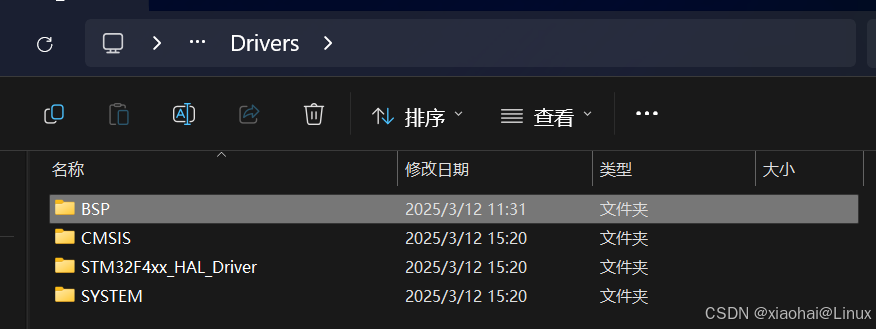

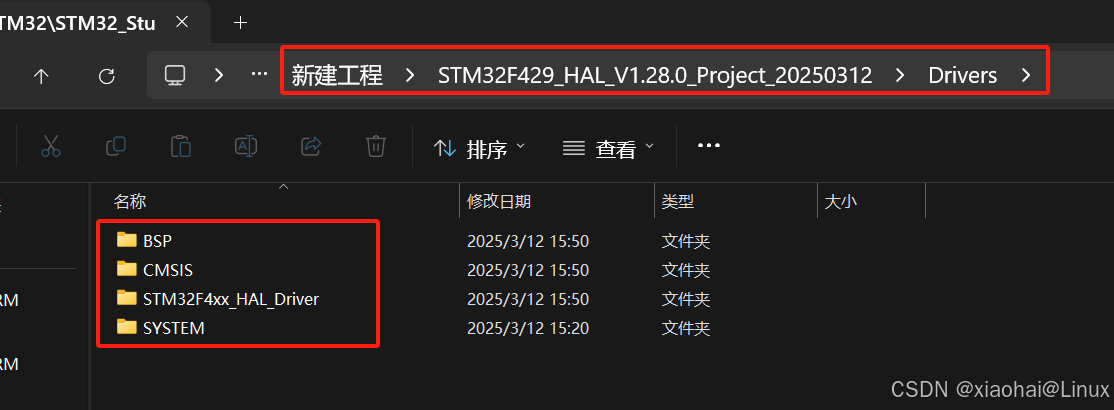

下面是已经移植好的Drivers文件夹，其中前3个是直接在STM32CubeF4固件包里面拷贝过来的，最后一个“SYSTEM”文件夹是另外新建的，用于存放系统级核心驱动代码，如 sys.c、 delay.c 和 usart.c。

该文件夹用于存放与硬件相关的驱动层文件，每个文件夹名称及其作用如表所示：

文件夹名称	作用
BSP	存放开发板板级支持包驱动代码，如各种外设驱动
CMSIS	存放 CMSIS 底层代码，如启动文件（.s 文件）、 stm32f4xx.h 等
STM32F4xx_HAL_Driver	存放 HAL 库驱动代码源文件
SYSTEM	存放正点原子系统级核心驱动代码，如 sys.c、 delay.c 和 usart.c

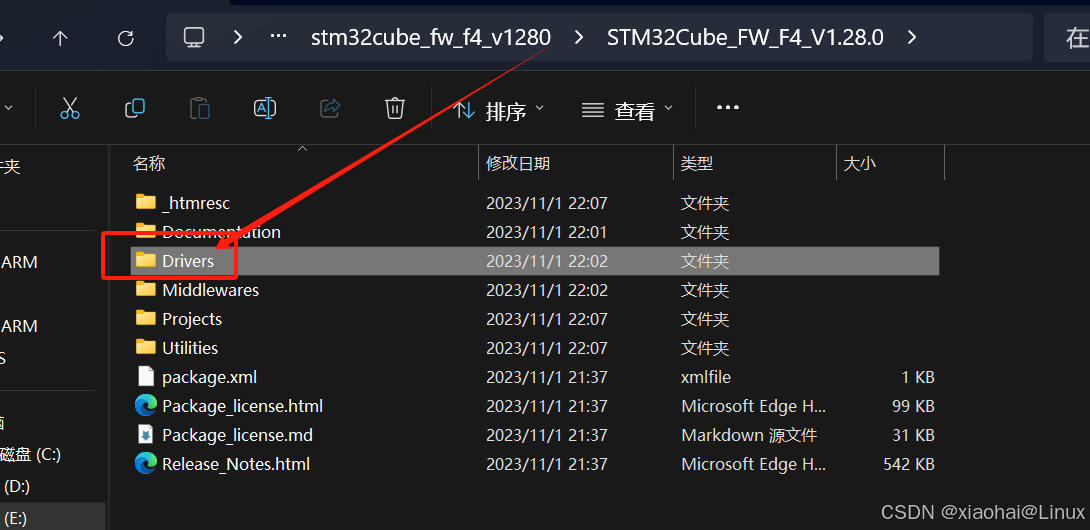

找到我们刚才下载好的STM32CubeF4固件包，解压并打开我们发现里面也有一个Drivers文件夹：

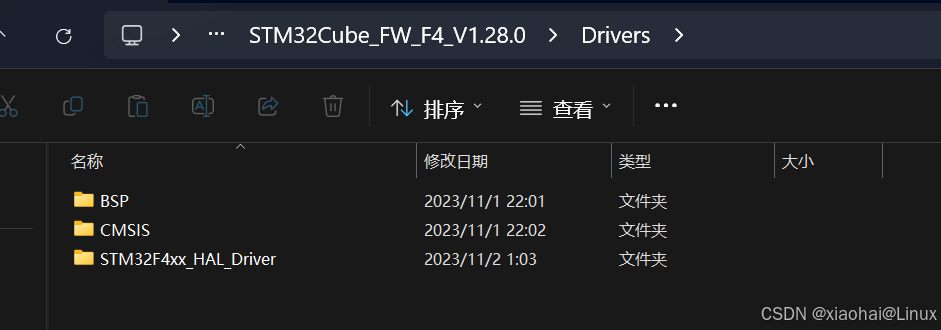

打开Drivers文件夹，里面就是我们移植所需要的核心文件：

为方便，我们先把上面这些STM32Cube文件夹全部拷贝到我们新建的STM32F429_HAL_V1.28.0_Project_20250312工程文件夹里面的Drivers文件夹下，便得到了一个初步移植好的Drivers文件夹：

2.2 CMSIS文件夹移植和裁剪

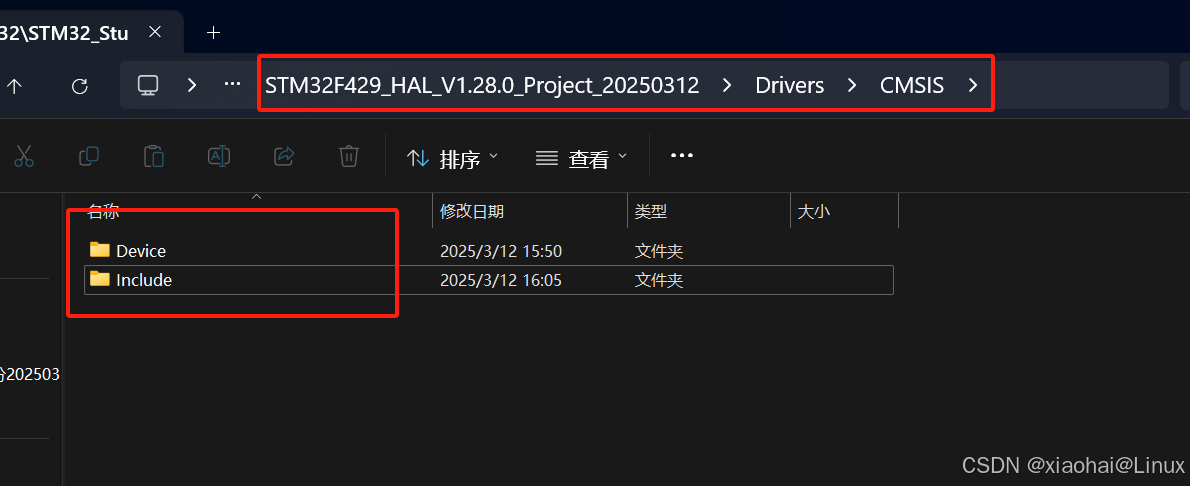

进入到我们拷贝好的CMSIS文件夹下，对CMSIS文件夹进行裁剪，只保留 Device 和 Include 2个文件夹：

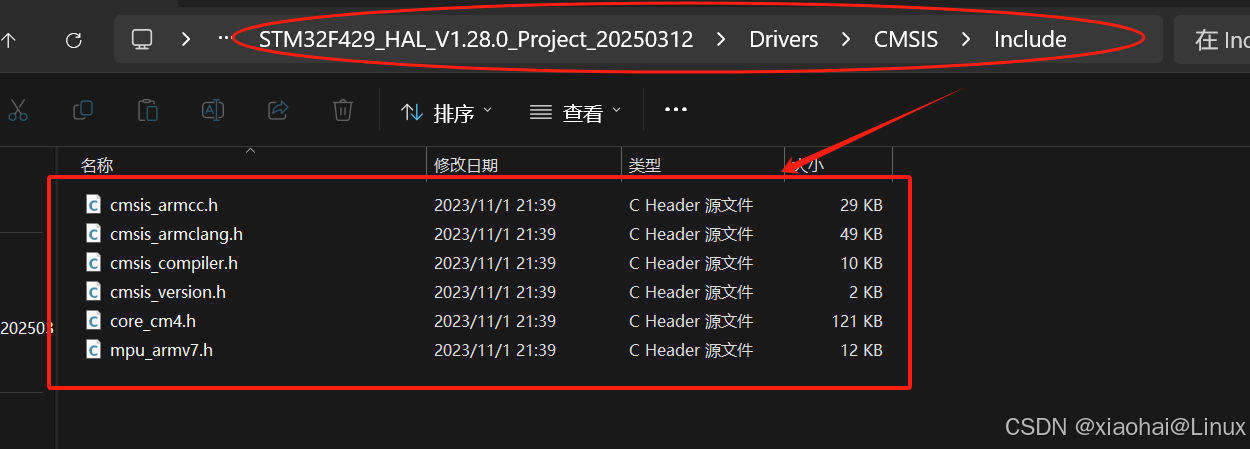

进入裁剪后留下的Include文件夹，对Include里面的头文件进行裁剪，只保留以下6个必要的头文件：

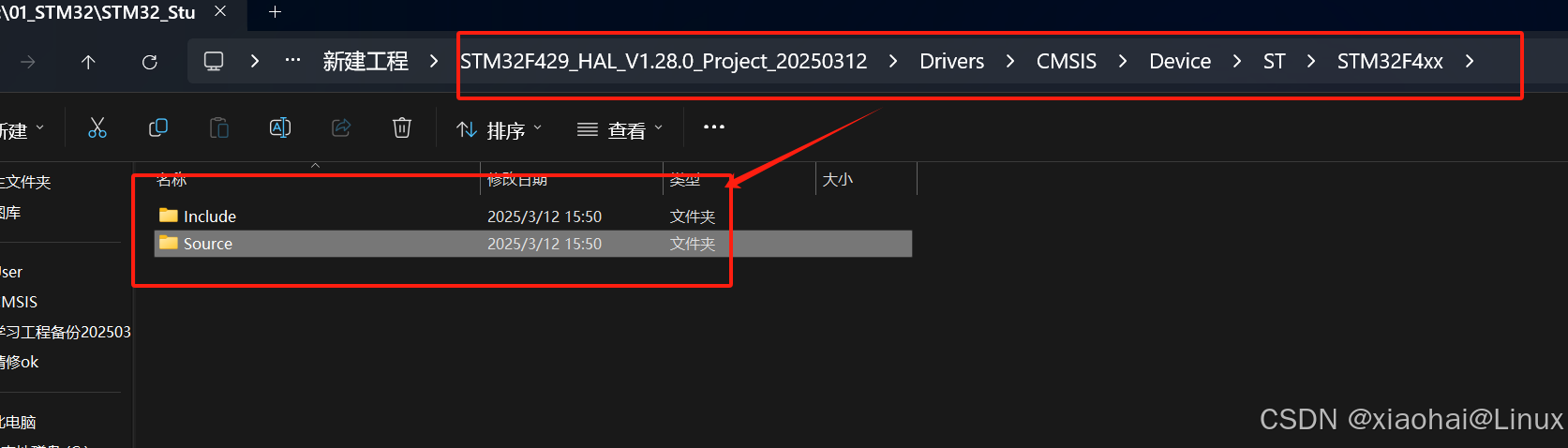

进入我们工程的CMSIS文件夹下的Device 文件夹，一直进入文件夹，直到打开STM32F4xx文件夹，对STM32F4xx文件夹进行裁剪，只保留 Include 和 Source 文件夹：

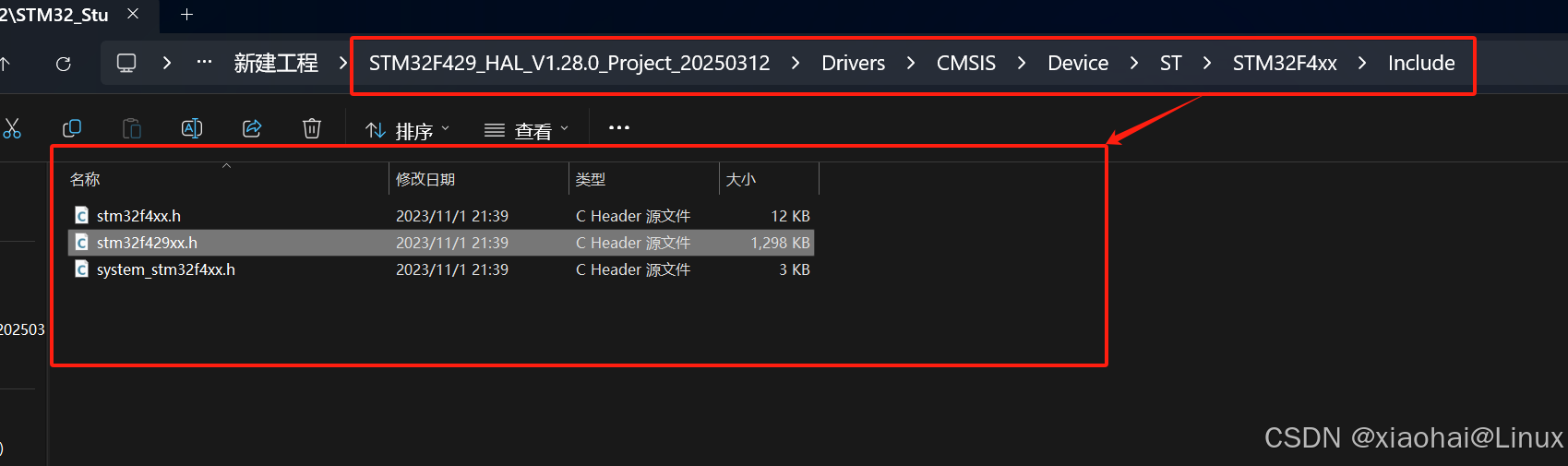

裁剪完STM32F4xx文件夹后，进一步进入STM32F4xx文件夹下的Include 文件夹，根据自己实际使用到的芯片进行裁剪头文件，我使用的是STM32F429,所以我保留以下3个头文件：

备注：第一个和第三个头文件是F4必要的，第二个头文件是根据你使用的芯片具体选择

进入STM32F4xx文件夹下的 Source 文件夹，一直进去，直到进入到 Templates 文件夹，保留以下2个文件：

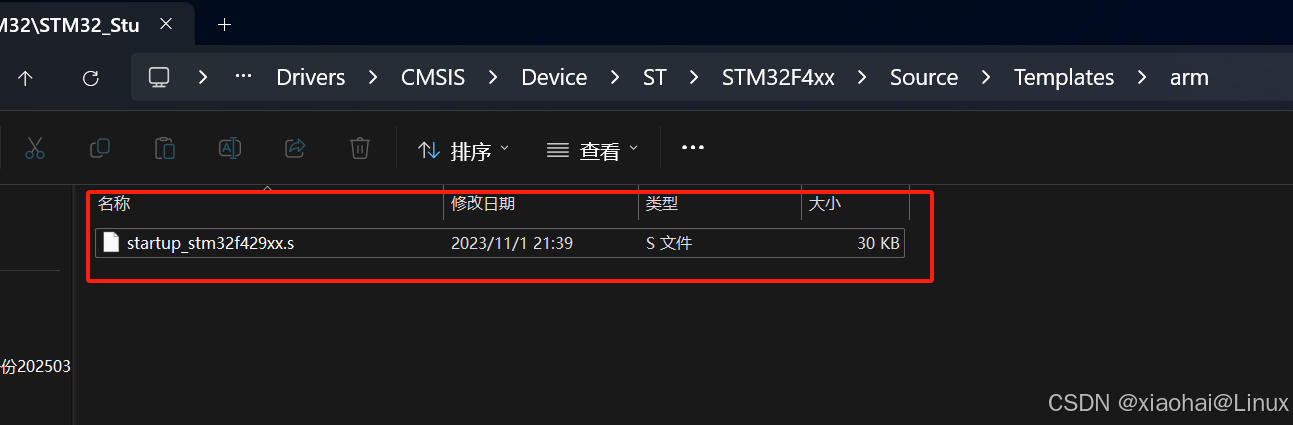

进入到 Templates 文件夹下保留的 arm 文件夹，里面是STM32的启动文件，我们根据自己的芯片选择保留对应的文件即可，我使用的是STM32F429，所以我保留startup_stm32f429xx.s：

2.3 STM32F4xx_HAL_Driver 驱动代码移植裁剪

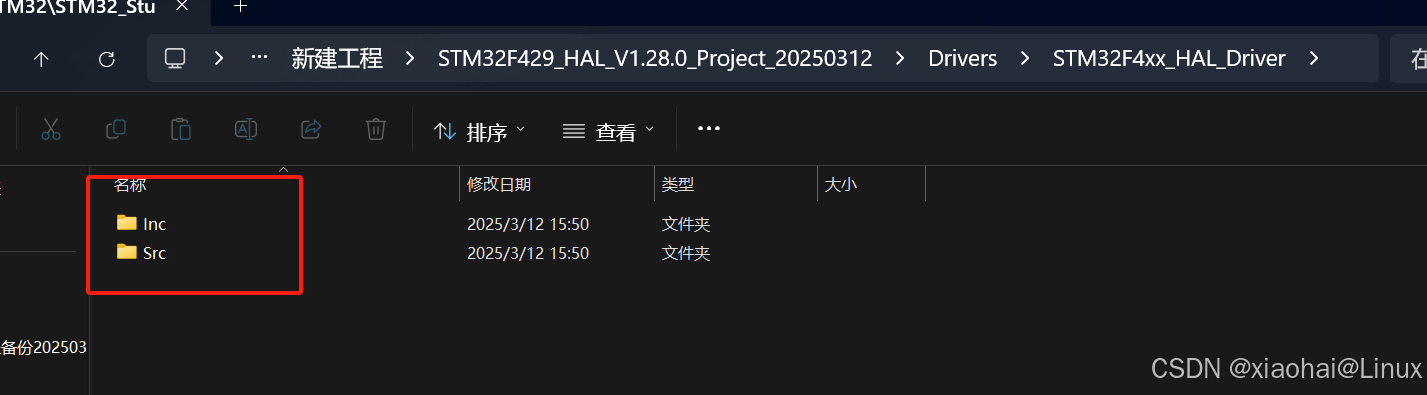

进入我们新建的工程里面拷贝好的的Drivers文件夹下的STM32F4xx_HAL_Driver文件夹，对其进行裁剪，只保留 Inc 和 Src 文件夹：

2.4 SYSTEM文件夹系统级核心驱动代码移植(可以先跳过该步骤)

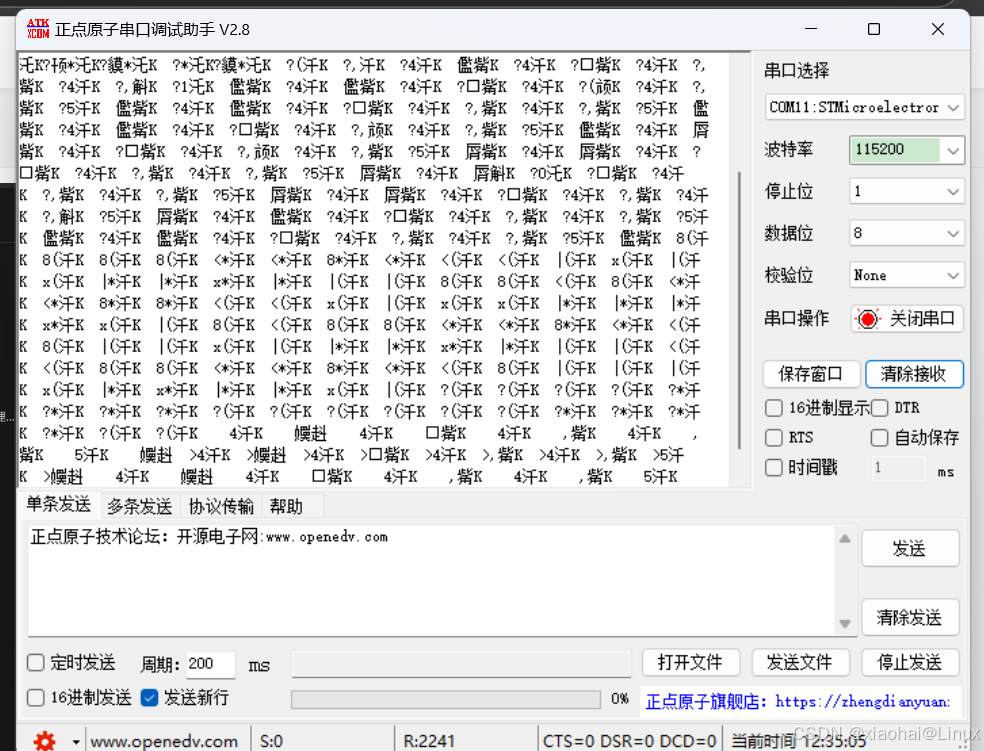

这里我们便要致敬一下正点原子的杰出贡献：STM32 HAL 库的 sys、 delay 和usart驱动代码：

注意：（相关文件在 五、附录（完整工程）里面有下载链接）

2.5 User文件夹驱动代码移植

User 文件夹用于存放 HAL 库用户配置文件、 main.c 文件以及中断处理文件,这些文件我们可以在我们下载的STM32Cube_FW_F4_V1.28.0 HAL固件包里面拷贝，打开STM32Cube_FW_F4_V1.28.0\Projects\STM32F429I-Discovery\Templates，里面就有Inc 和 Src 2个文件夹：

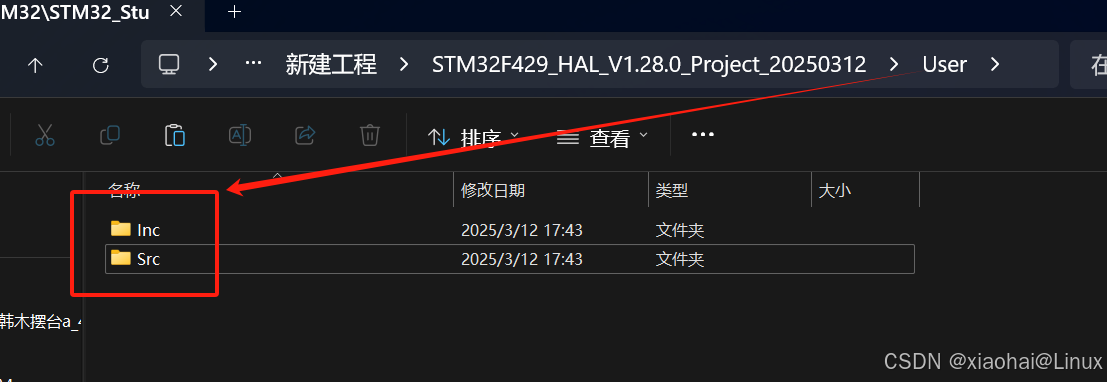

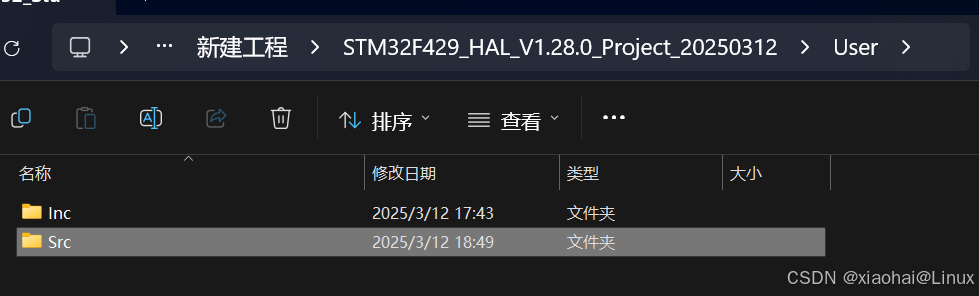

直接把这 Inc 和 Src 2个文件夹拷贝到到我们自己新建的工程的 User 文件夹里：

三、建立STM32F4 的Keil工程

1.建立keil工程框架

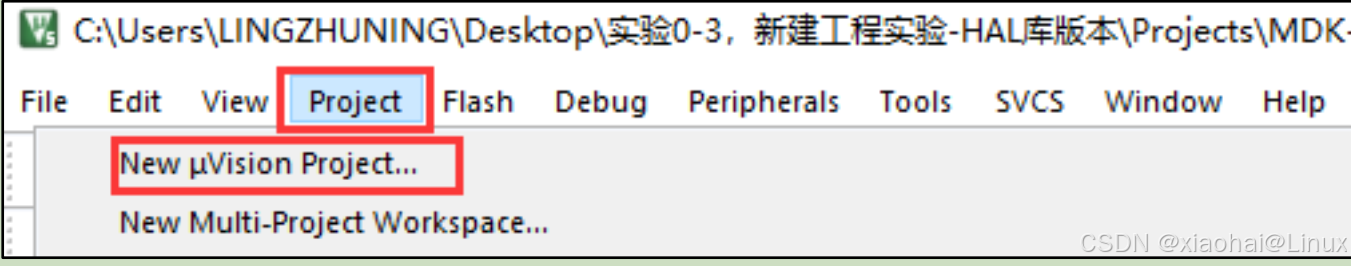

首先，打开 MDK 软件。然后点击 Project→New uVision Project 如图:

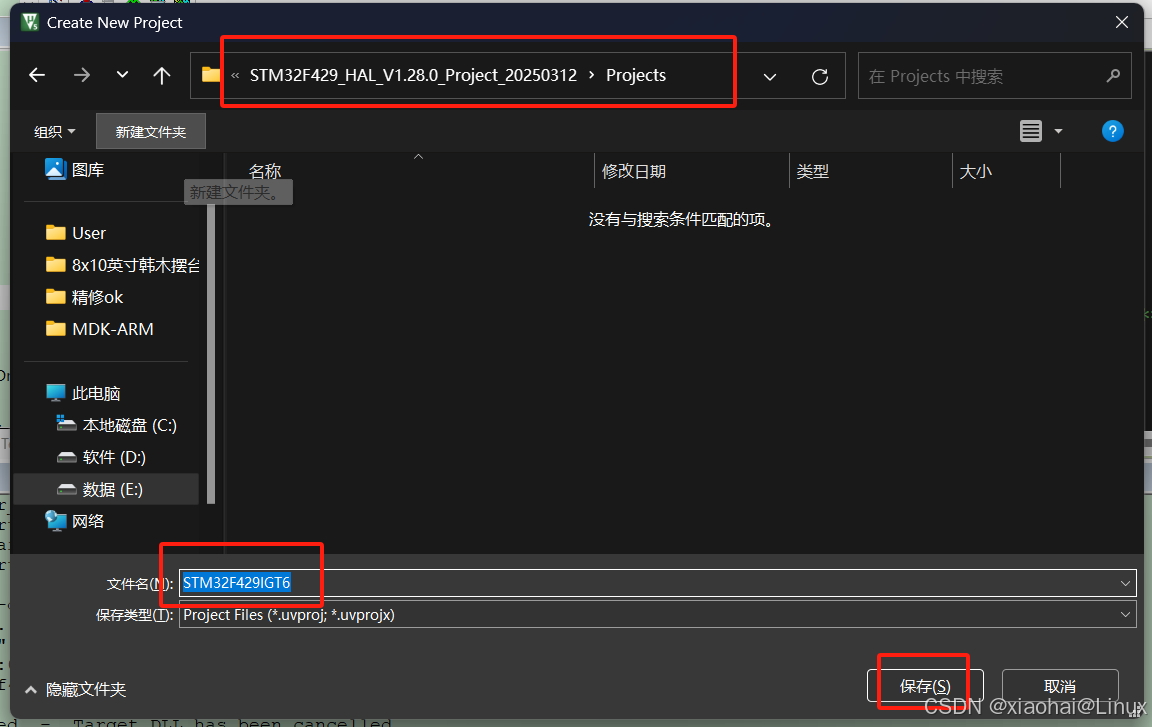

然后弹出工程命名和保存的操作窗口，我们将工程文件保存路径设置在上一节 工程文件移植 步骤中新建的工程文件夹的Projects文件夹内，并取名：STM32F429IGT6 ，然后保存。

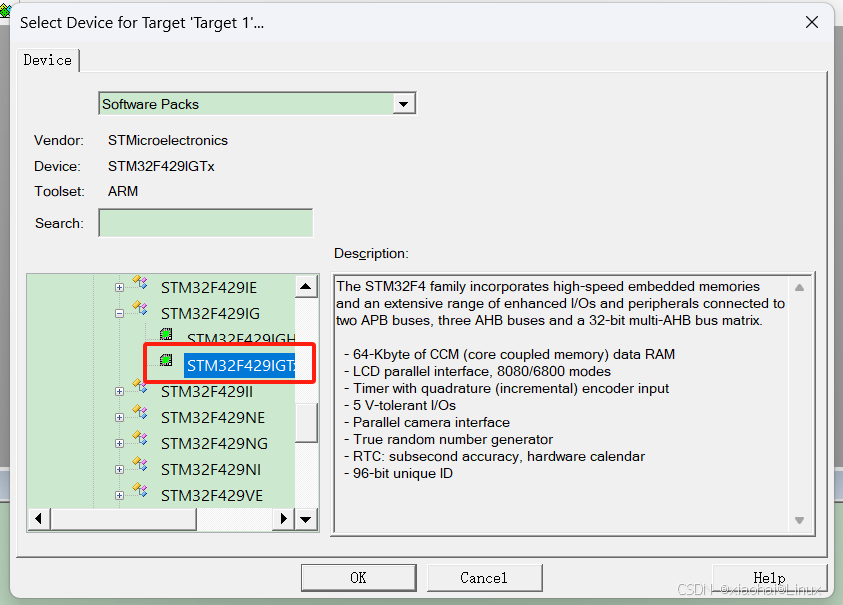

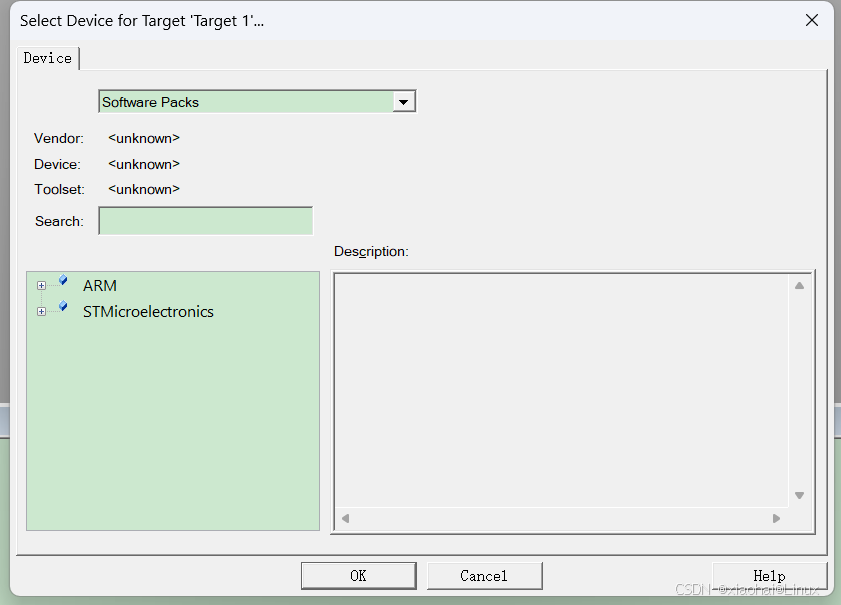

之后，弹出器件选择对话框，如图所示。

因为我使用的STM32 型号为 STM32F429IGT6，所以我选择： STMicroelectronics→STM32F4 Series→STM32F429→STM32F429IGTx

备注：如果使用的是其他系列的芯片，选择相应的型号就可以了，特别注意：一定要安装对应的器件 pack 才会显示这些内容哦！！（文章第一章里面的芯片包安装）

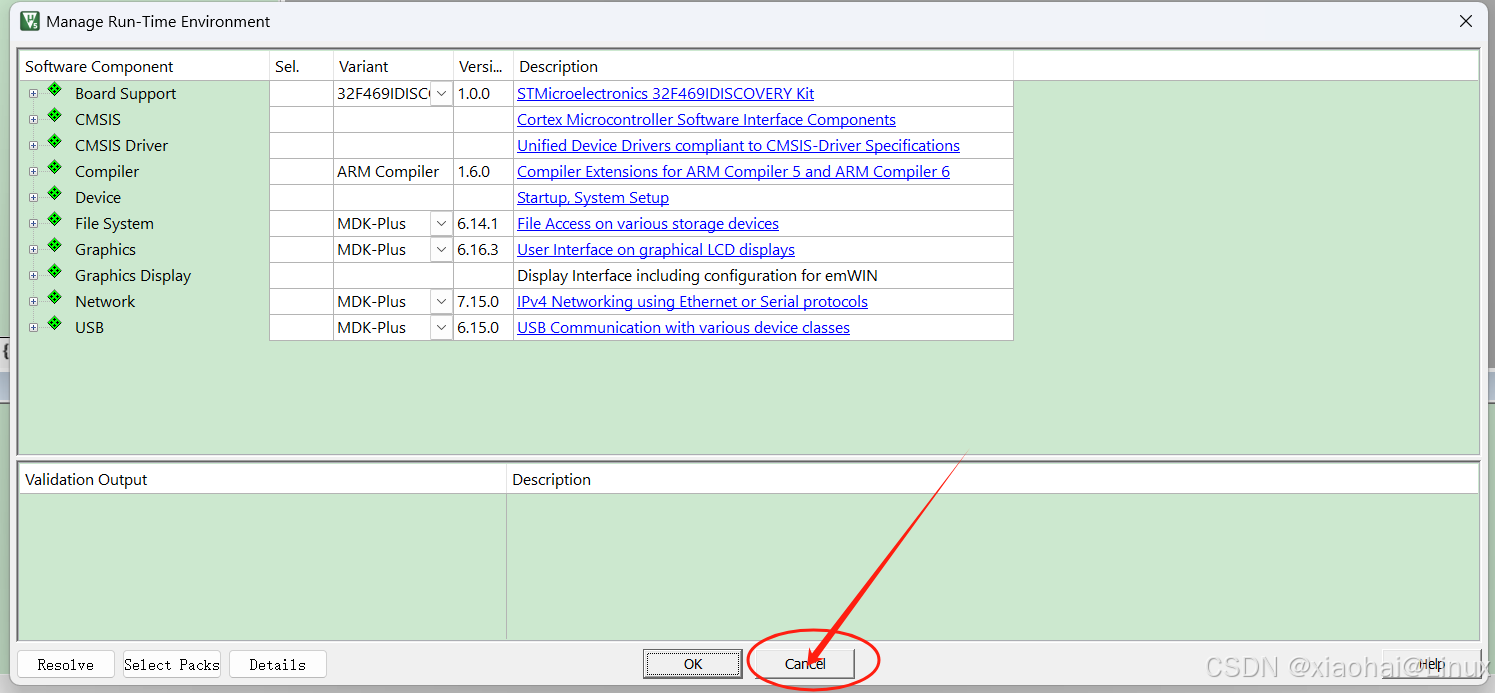

点击 OK， MDK 会弹出 Manage Run-Time Environment 对话框，直接关闭即可：

2.清理keil工程框架自动生成的个别文件夹

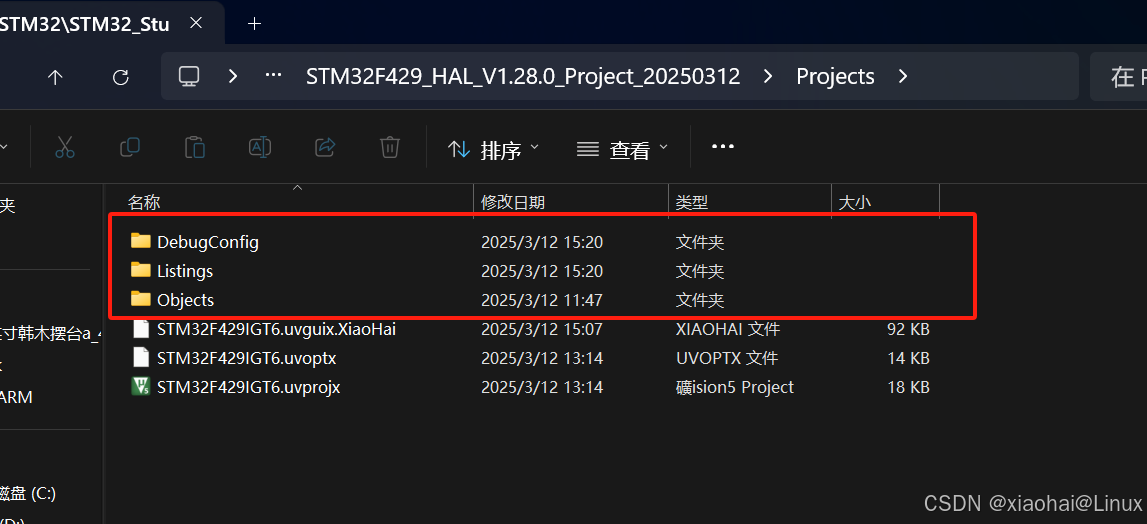

我们打开我们的工程里面的Projects文件夹，会看到 MDK 在该文件夹下自动创建了 3 个文件夹（DebugConfig、 Listings 和 Objects），如图所示：

这三个文件夹的作用如表所示：

文件夹	作用
DebugConfig	用于存放调试设置信息文件（.dbgconf），不可删除！
Listings	用于存放编译过程产生的链接列表等文件
Objects	用于存放编译过程产生的调试信息、 .hex、预览、 .lib 文件等

编译过程产生的链接列表、调试信息、预览、 lib 等文件，统称为中间文件。为了统一管理，方便使用，我们会把输出在 Listings 和 Objects 文件夹的内容，统一改为输出到 Output 文件夹（通过魔术棒设置），我们先把 MDK 自动生成的这两个文件夹（Listings 和 Objects）删除。

至此，我们还只是建了一个框架，还有好几个步骤要做，比如添加文件、魔术棒设置、编写 main.c 等。

3.添加必要文件到keil工程框架

3.1 设置工程名和分组名

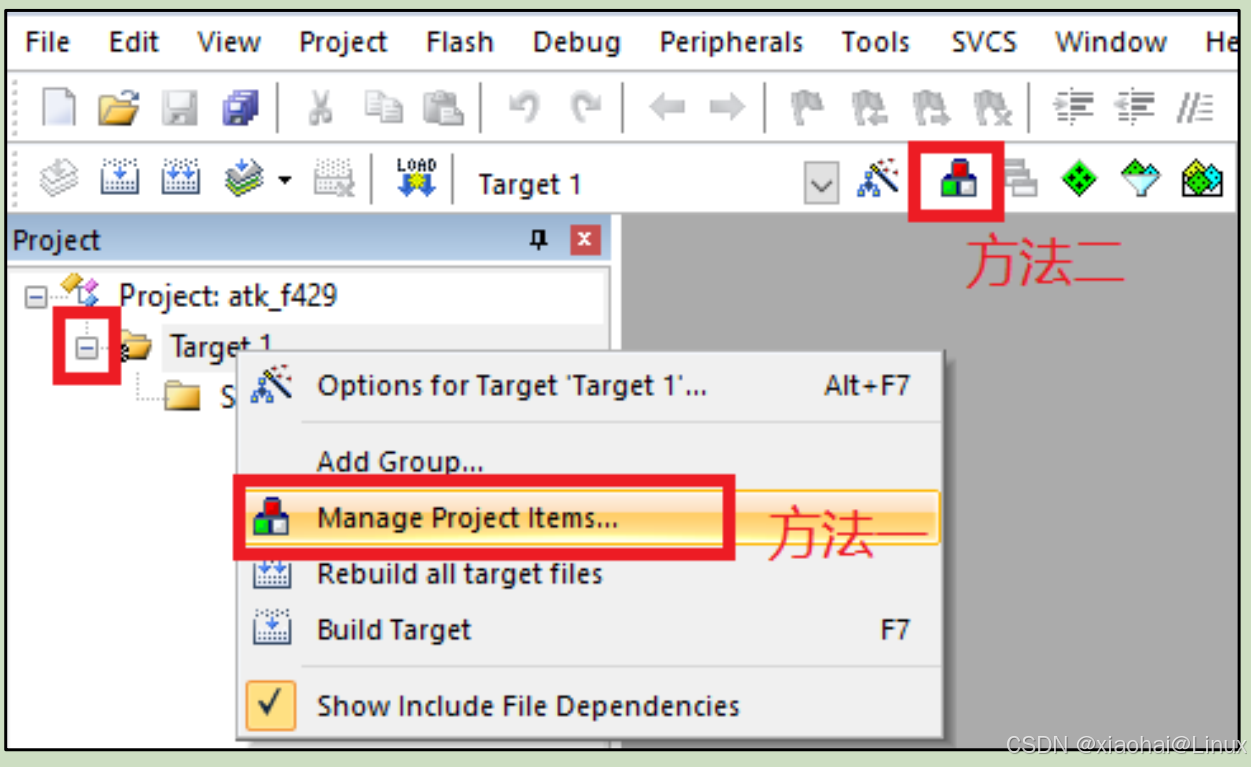

在 Project→Target 上右键，选择 Manage Project Items…（方法一）或在菜单栏点击品字形红绿白图标（方法二）进入工程管理界面，如图所示：

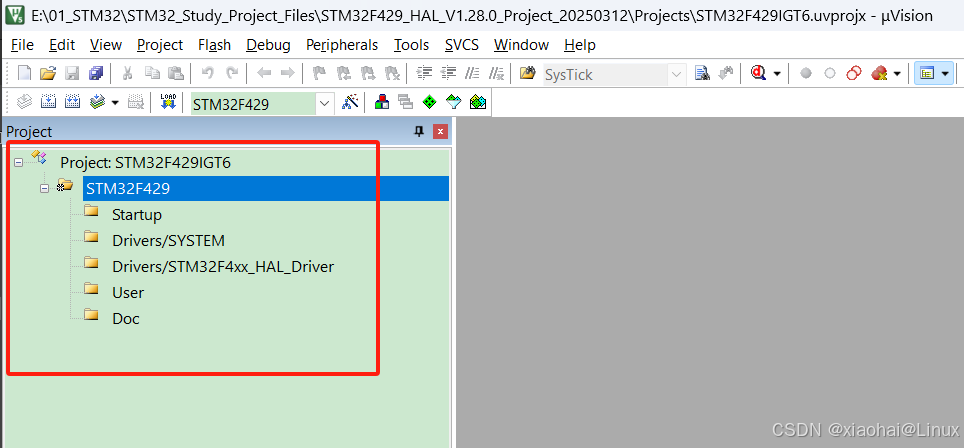

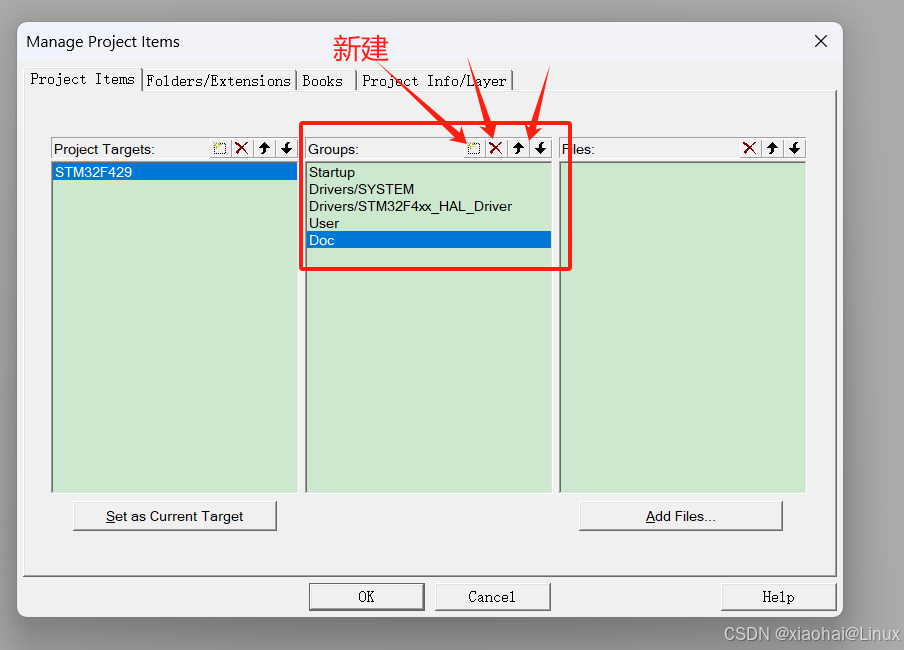

在工程管理界面，我们可以执行设置工程名字（Project Targets）、分组名字（Groups）以及添加每个分组的文件（ Files）等操作。我们设置工程名字为： Template，并设置四个分组： Startup（存放启动文件）、 User（存放 main.c等用户代码）、 Drivers/SYSTEM（存放系统级驱动代码）、 Drivers /STM32F4xx_HAL_Driver（存放 HAL 库代码）、 Doc（存放工程说明文件），如图所示：

设置好之后，我们点击 OK，回到 MDK 主界面，可以看到我们设置的工程名和分组名如图所示：

注意：为了让工程结构清晰，我们会尽量让 MDK 的工程分组和我们前面新建的工程文件夹对应起来，由于 MDK 分组不支持多级目录，因此我们将路径也带入分组命名里面，以便区分。如： User分组对应 User文件夹里面的源码， Drivers/SYSTEM分组，对应 Drivers/SYSTEM文件夹里面的源码， Drivers/BSP 分组对应 Drivers/BSP 文件夹里面的源码等。

3.2 添加启动文件

启动文件（.s 文件）包含 STM32 的启动代码，其主要作用包括： 1、堆栈（SP）的初始化； 2、初始化程序计数器（PC）； 3、设置向量表异常事件的入口地址； 4、调用 main 函数等，是每个工程必不可少的一个文件。启动文件由 ST 官方提供，存放在 STM32CubeF4 软件包的： Drivers→CMSIS→Device →ST→STM32F4xx→Source→Templates→arm 文件夹下。因为我使用的是STM32F429IGT6，对应的启动文件为： startup_stm32f429xx.s，为了节省空间，在精简版 CMSIS文件夹里面我们把其他启动文件都删了。

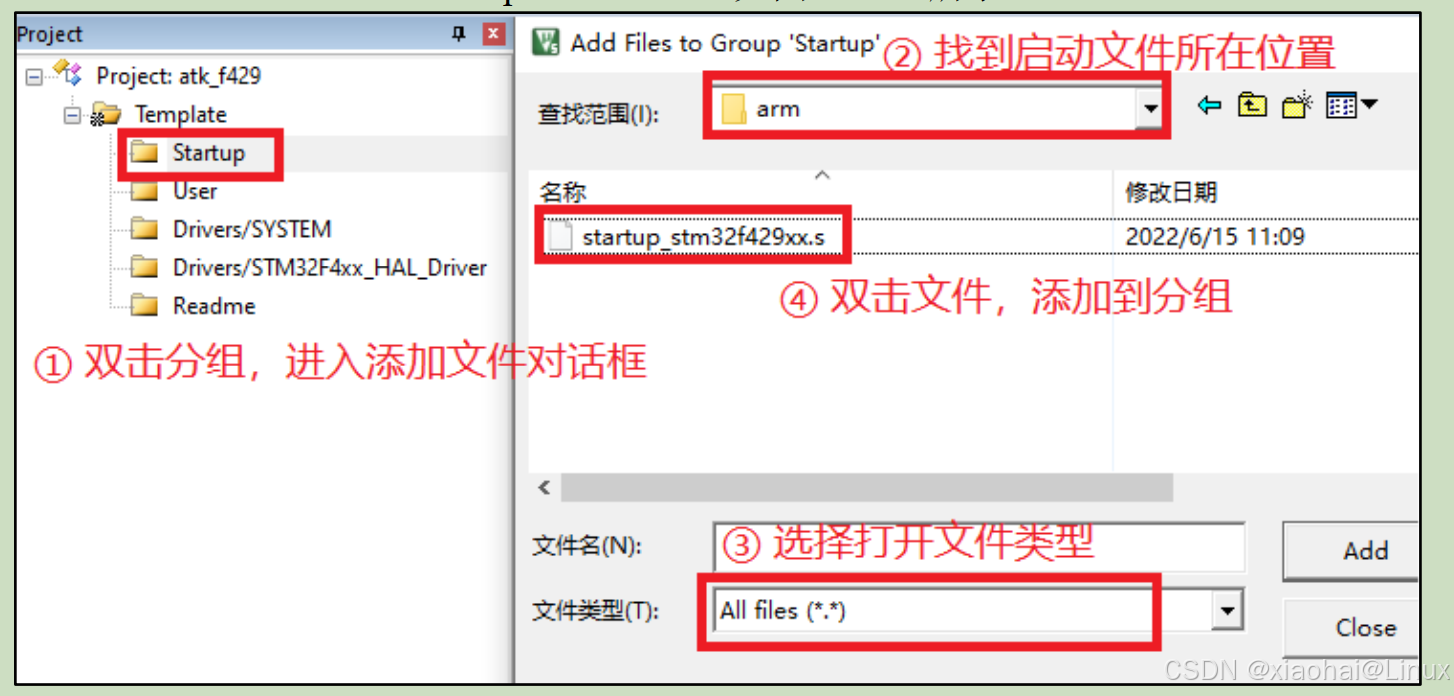

方法一：

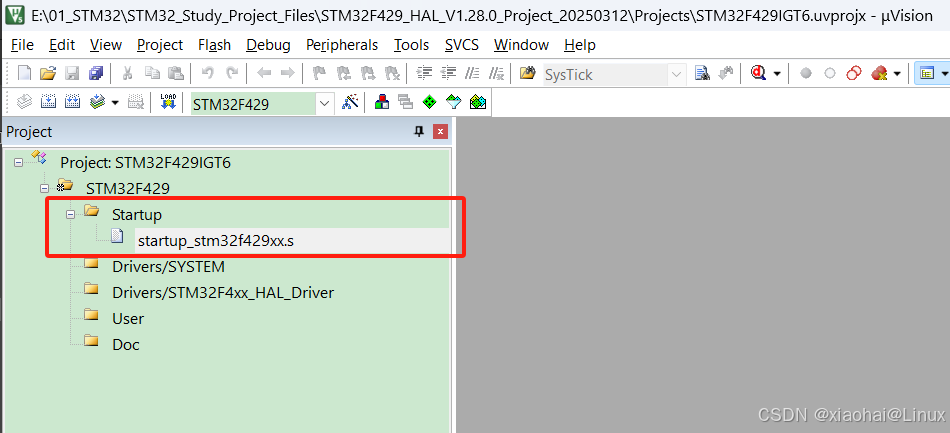

上图中，我们也可以点击 Add 按钮进行文件添加。添加完后，点击 Close，完成启动文件添加，得到工程分组如图所示：

3.3 添加STM32F4xx_HAL_Driver里面的HAL库文件

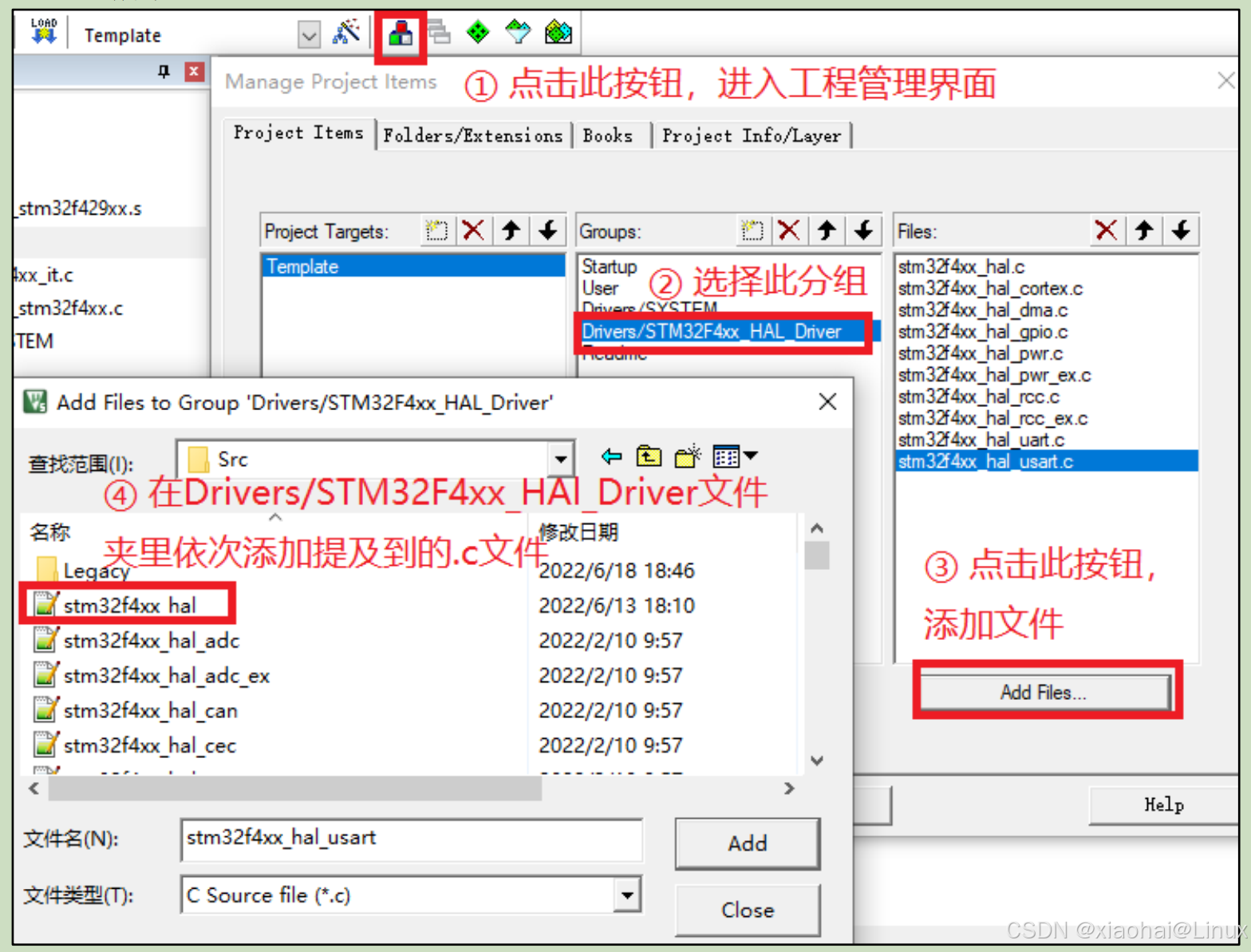

接下来我们往 Drivers/STM32F4xx_HAL_Driver 分组里添加文件。点击：按钮，进入工程管理界面，选中 Drivers/STM32F4xx_HAL_Driver 分组，然后点击： Add Files，进入文件添加对话框，依次添加 stm32f4xx_hal.c 、 stm32f4xx_hal_cortex.c 、 stm32f4xx_hal_dma.c 、stm32f4xx_hal_gpio.c、 stm32f4xx_hal_pwr.c、 stm32f4xx_hal_pwr_ex.c、stm32f4xx_hal_rcc.c、stm32f4xx_hal_rcc_ex.c 、 stm32f4xx_hal_uart.c 和stm32f4xx_hal_usart.c 到该分组下，如图：

方法二：

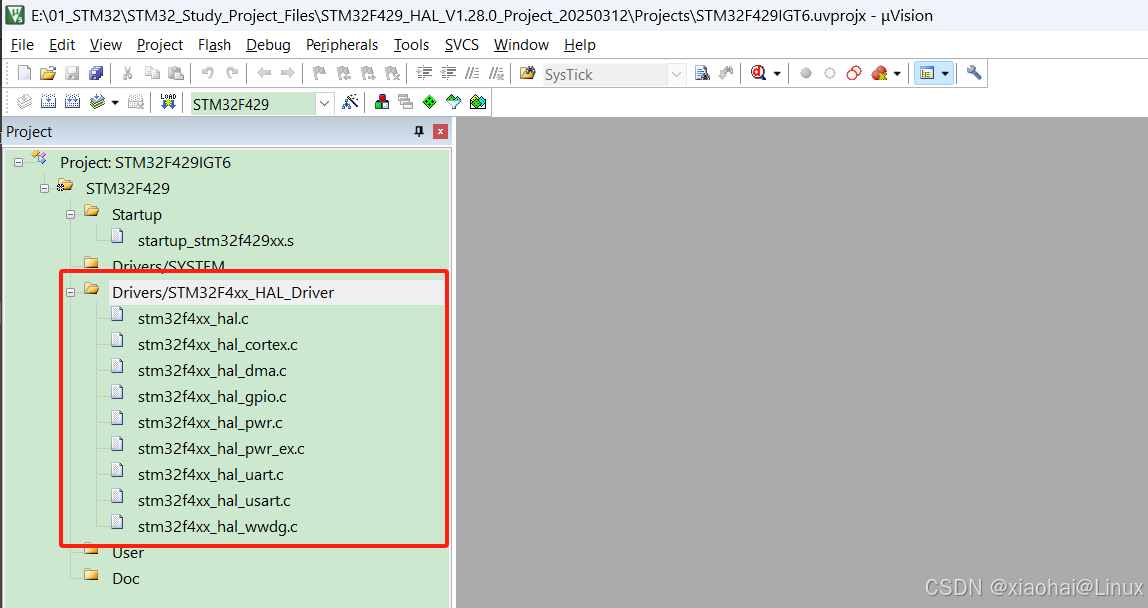

添加完成后，如图所示：

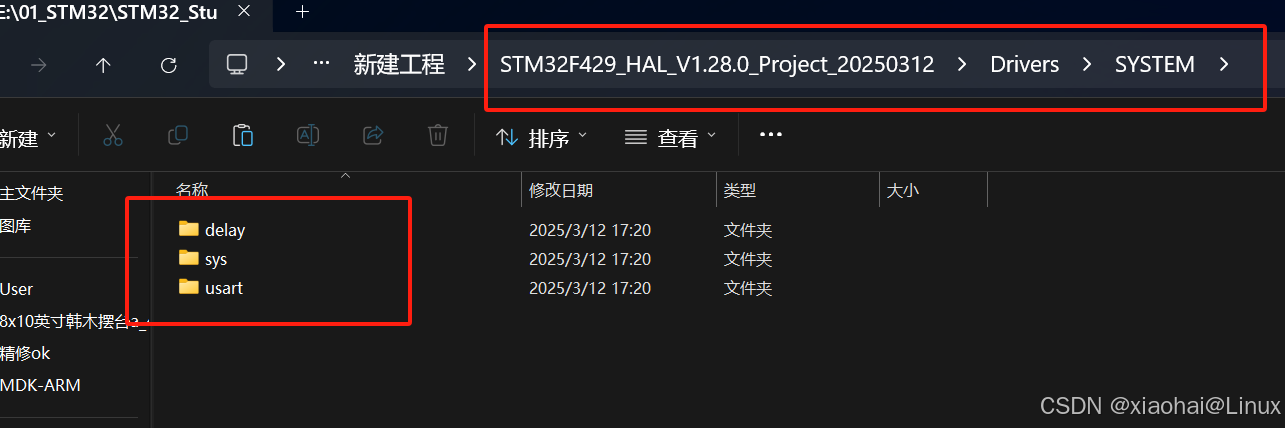

3.4 添加SYSTEM系统级核心文件(可以先跳过该步骤)

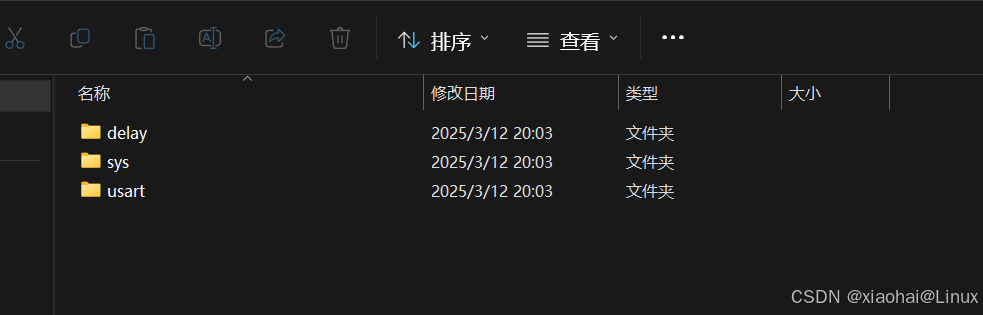

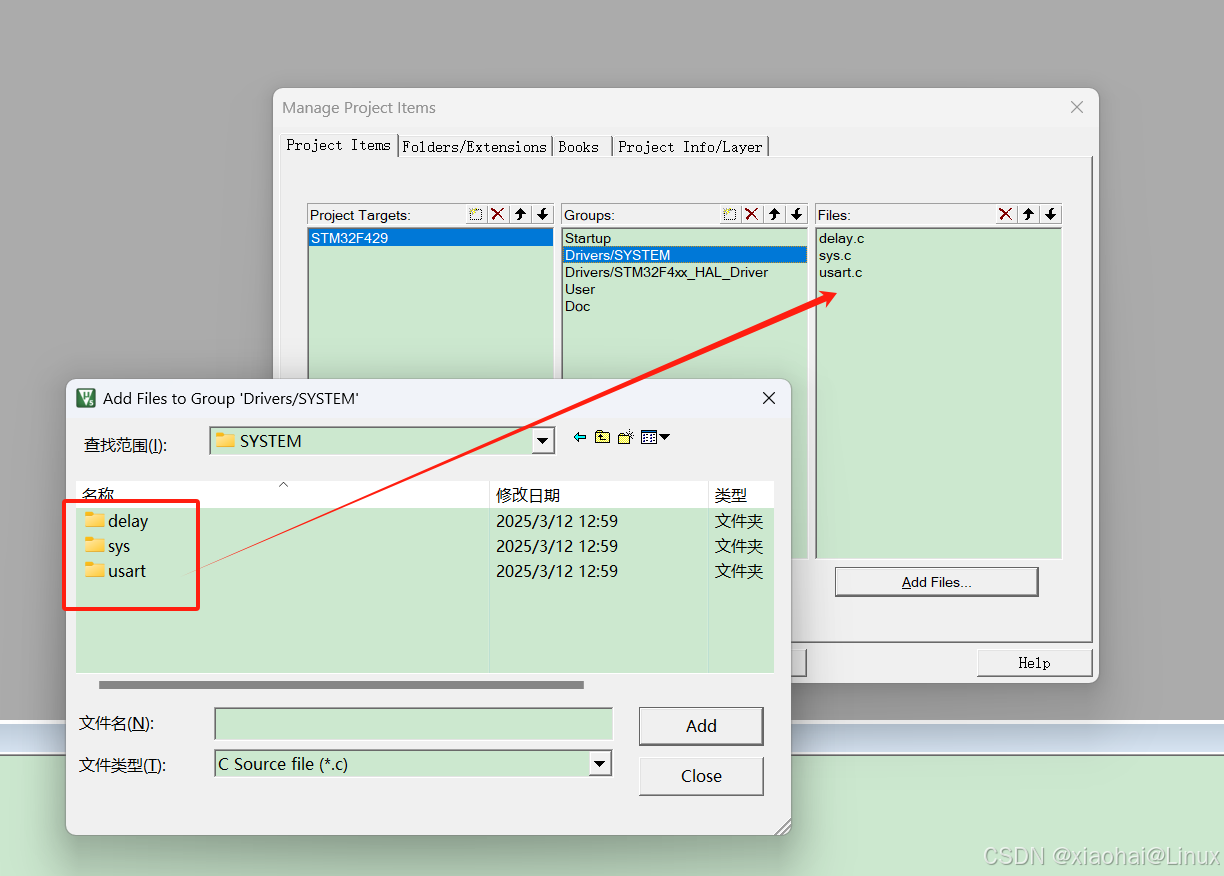

这些文件由正点原子提供，文章前面提到过的，依葫芦画瓢把些文件添加到SYSTEM组：

3.5 添加User用户文件

打开工程文件夹里面的User文件夹，之前已经拷贝好了对应的头文件Inc和源码Src文件：

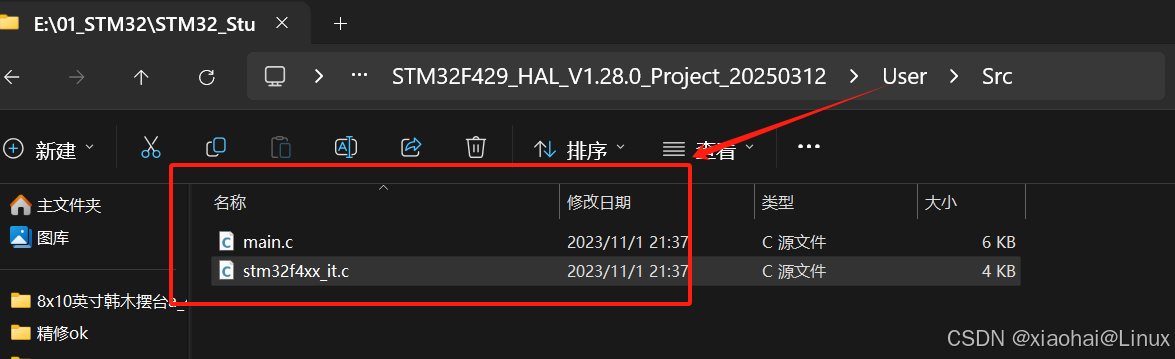

进入Src文件夹，只保留下面2个文件：main.c 和 stm32f4xx_it.c

依葫芦画瓢按照前面的方法，把这2个文件添加到User组：

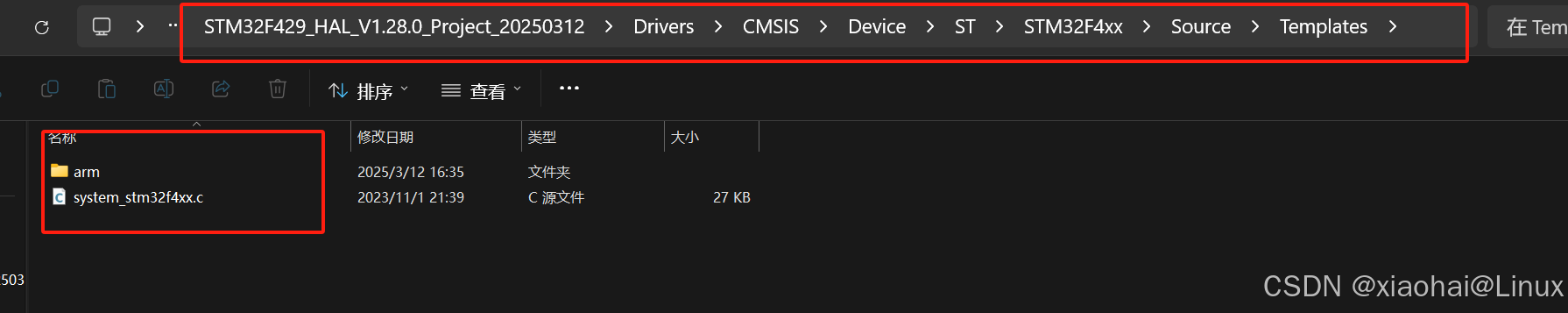

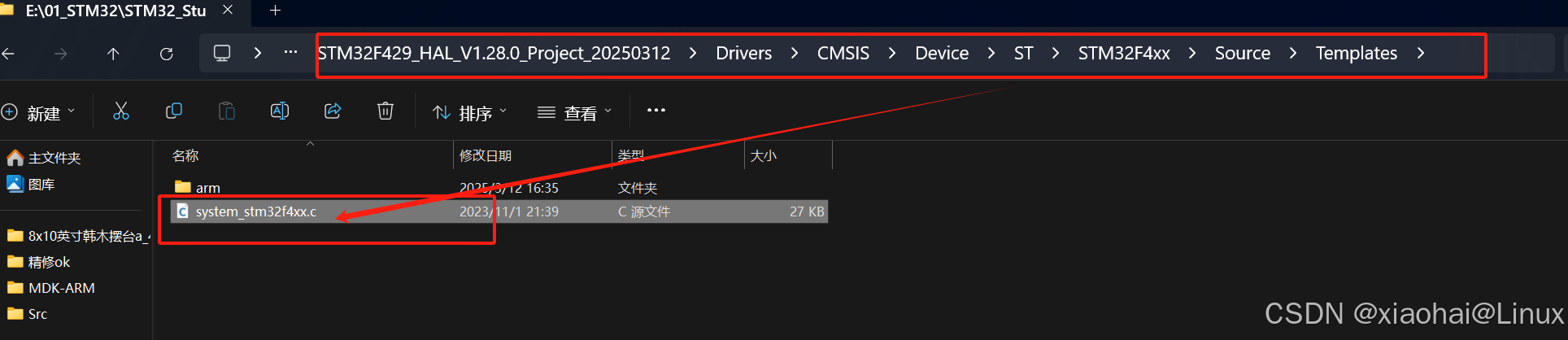

最后，还有一个system_stm32f4xx.c文件需要添加到User组，该文件在我们移植好的工程里面的Drivers\CMSIS\Device\ST\STM32F4xx\Source\Templates路径下：

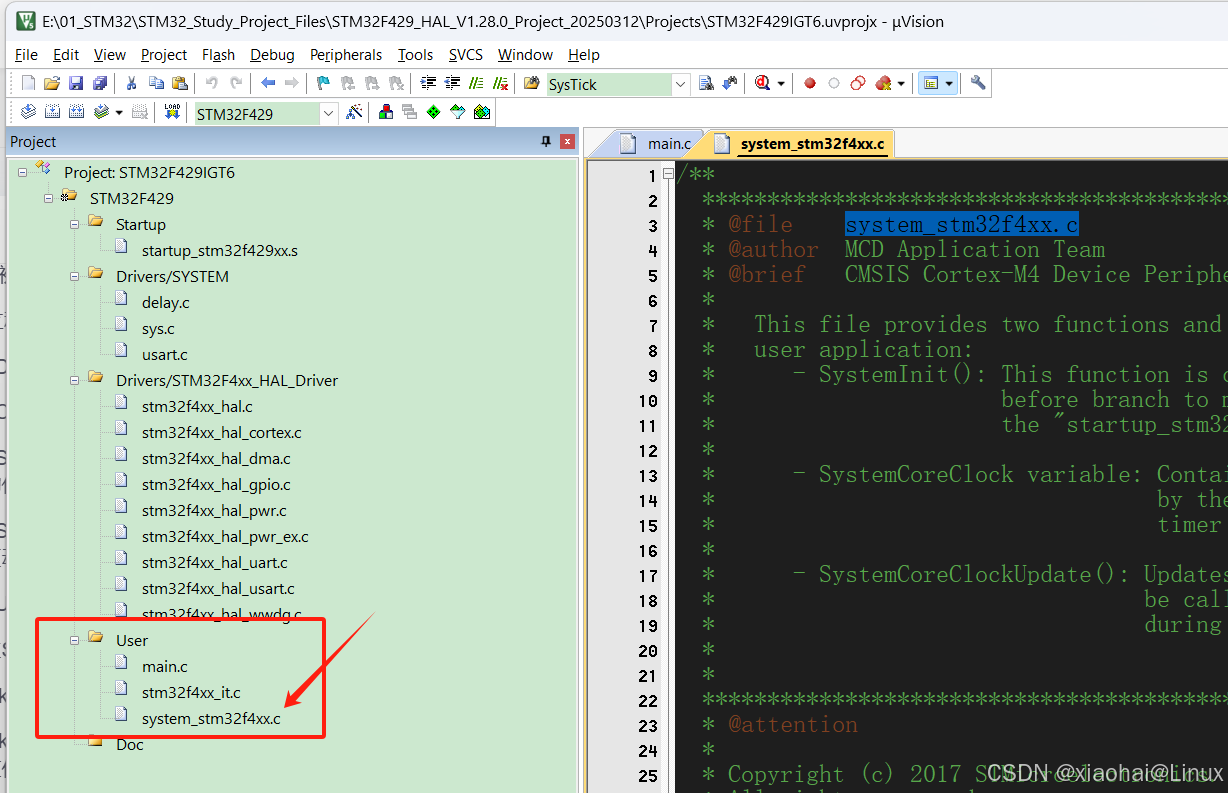

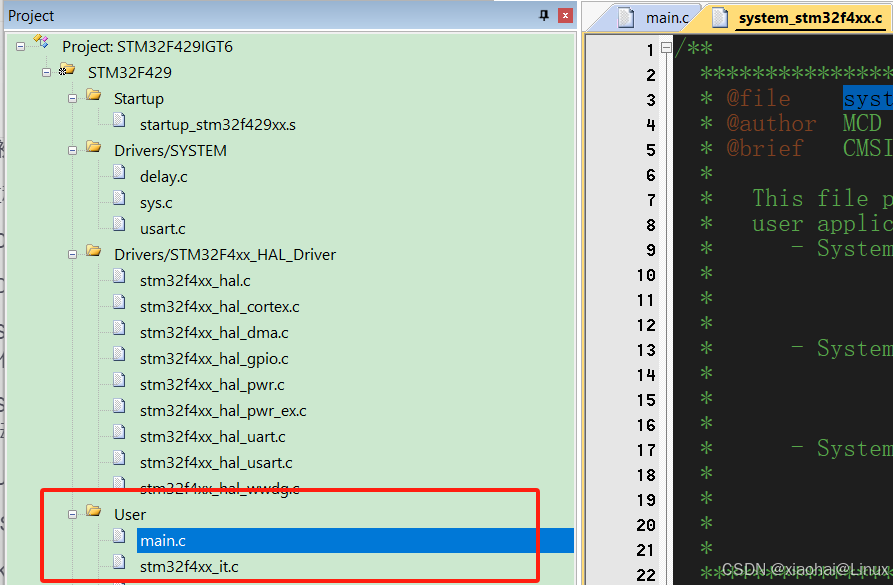

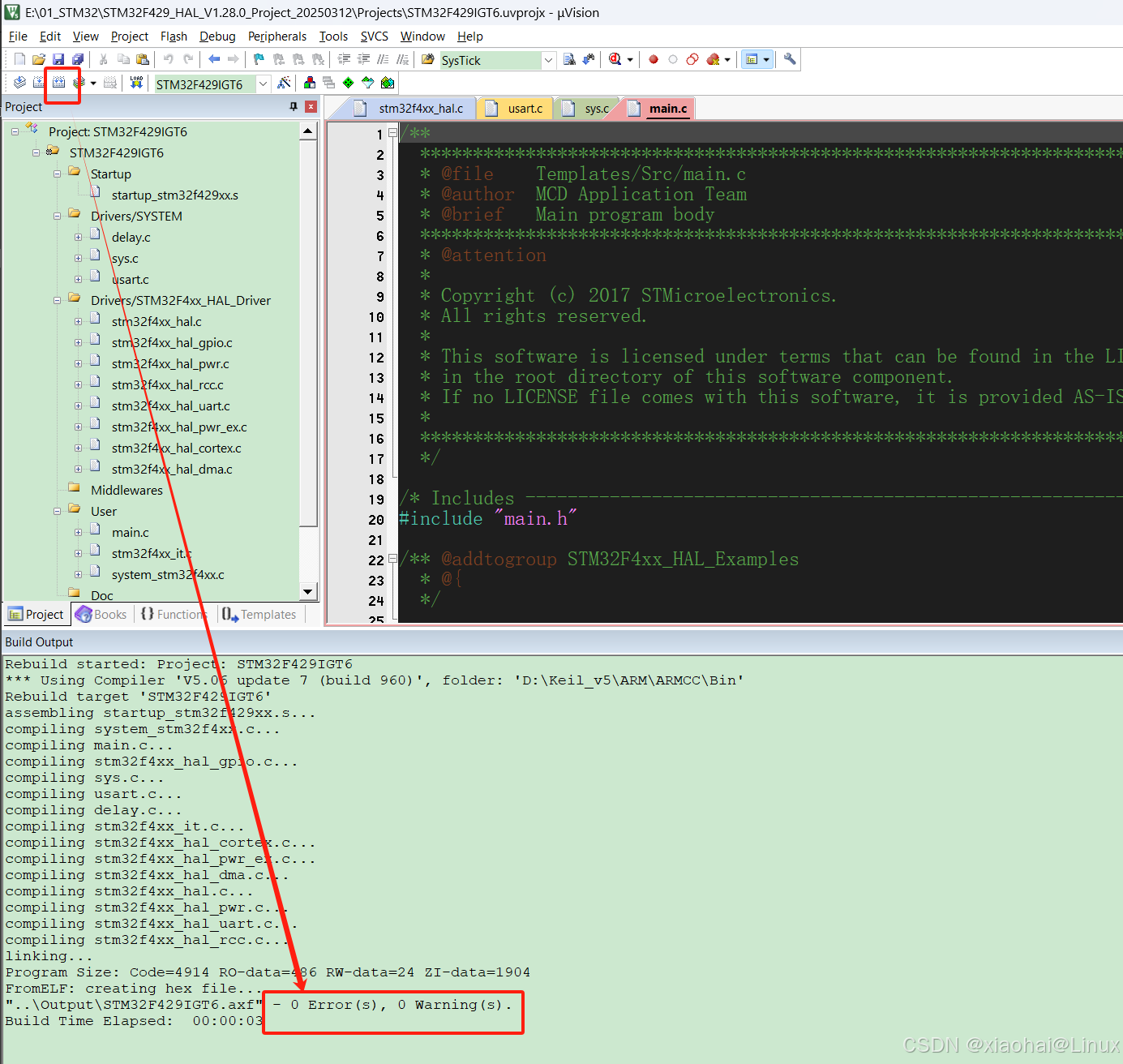

到此，main.c、stm32f4xx_it.c 和 stm32f4xx_it.c 3个文件已添加到User组：

4.Keil工程魔术棒设置

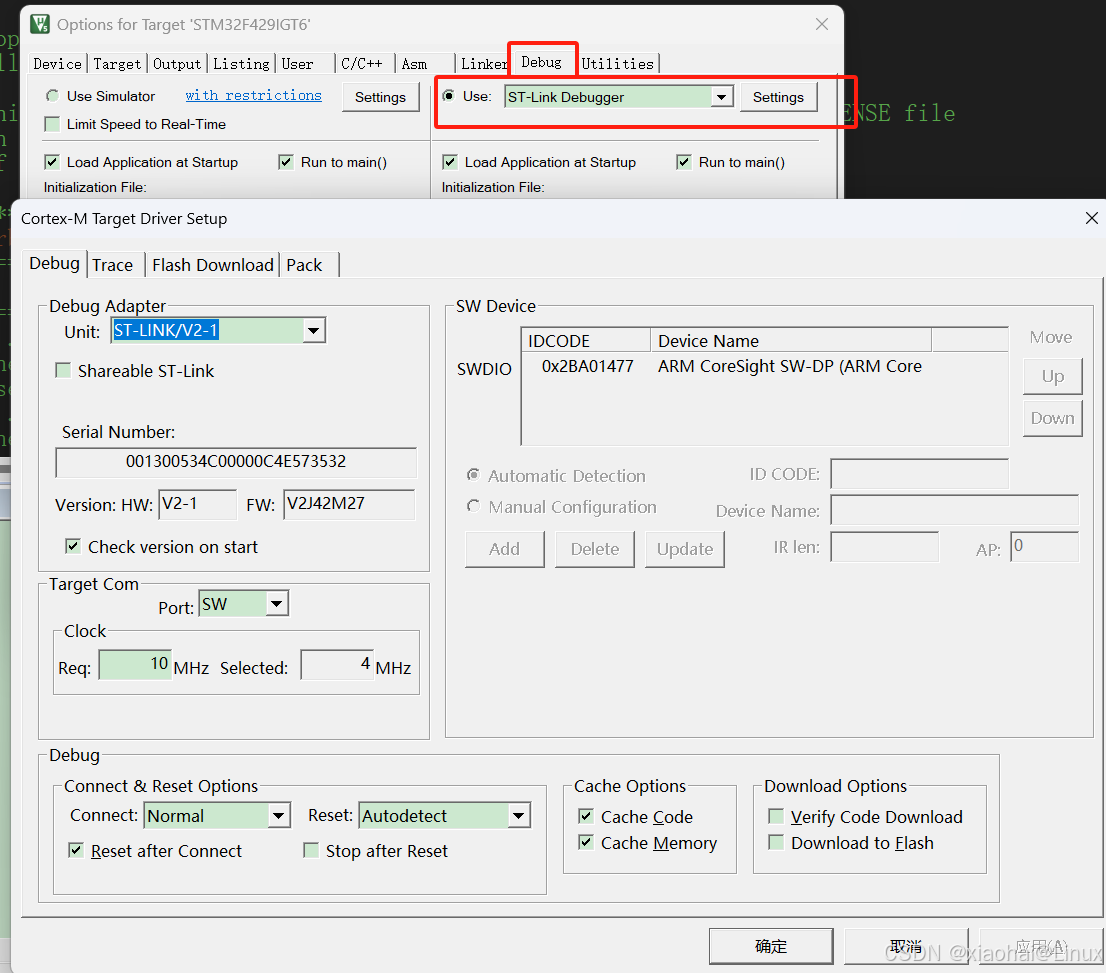

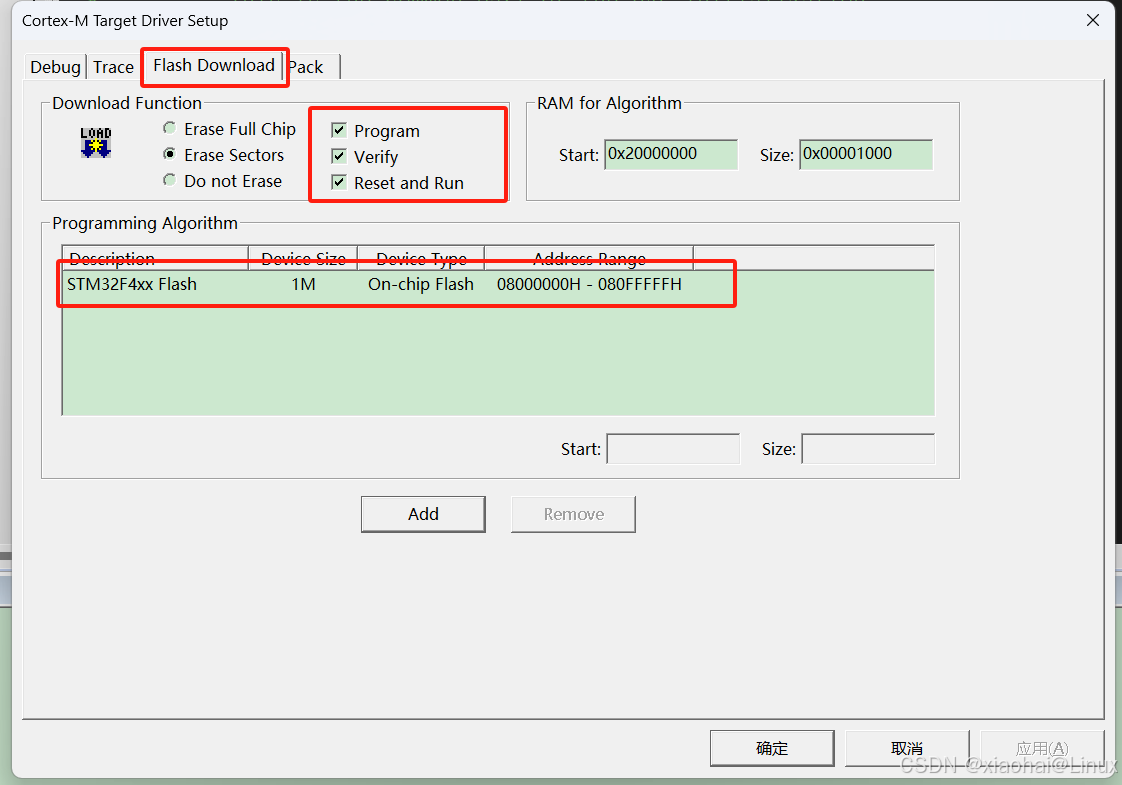

为避免编写代码和编译报错，我们需要通过魔术棒对 MDK 工程进行相关设置。在 MDK主界面，点击：（魔术棒图标，即 Options for Target 按钮），进入工程设置对话框，我们将进行如下几个选项卡的设置。

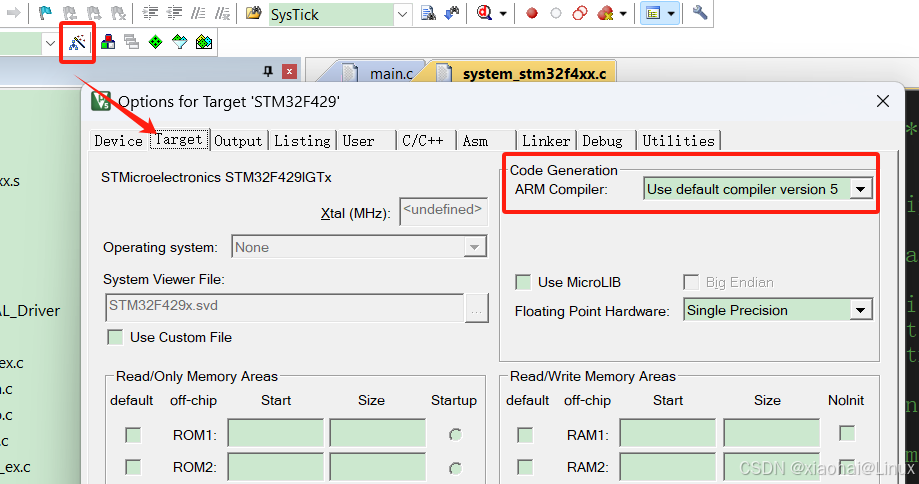

4.1 选择AC5编译器

由于 AC5 对中文支持比较好，且兼容性相对好一点，为了避免不必要的麻烦，我们推荐大家使用 AC5 编译器。

4.2 设置 Output 选项卡

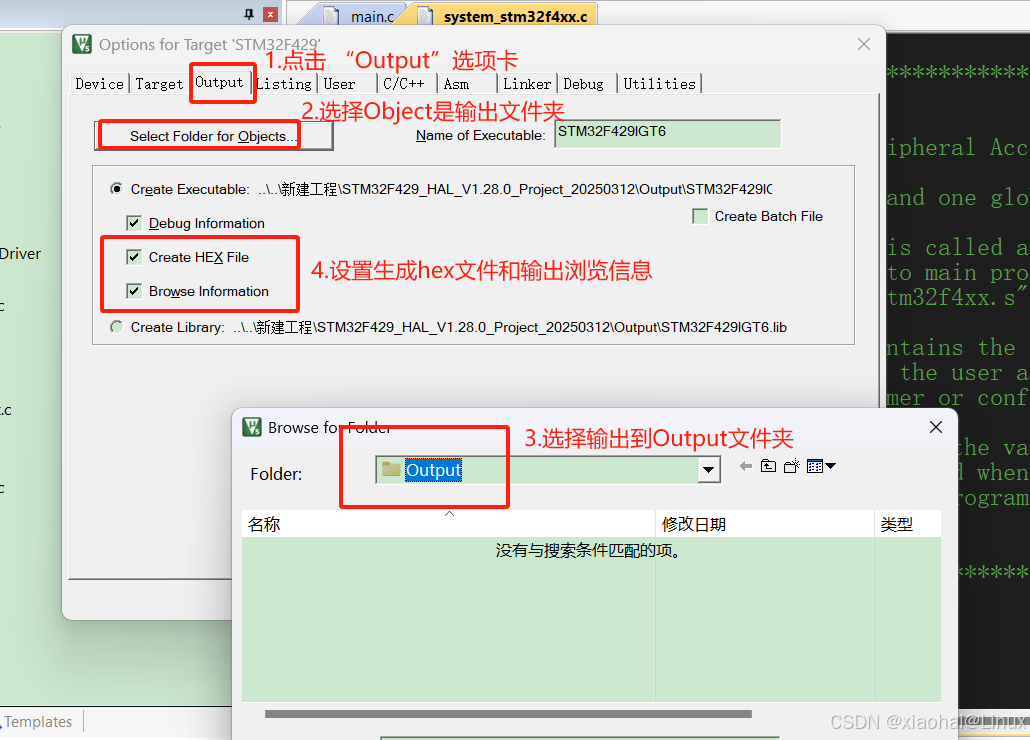

在魔术棒→Output 选项卡里面，进行如图设置：

注意，我们勾选： Browse Information，用于输出浏览信息，这样就可以使用 go to definition 查看函数/变量的定义，对我们后续调试代码比较有帮助，如果不需要调试代码，则可以去掉这个勾选，以提高编译速度。

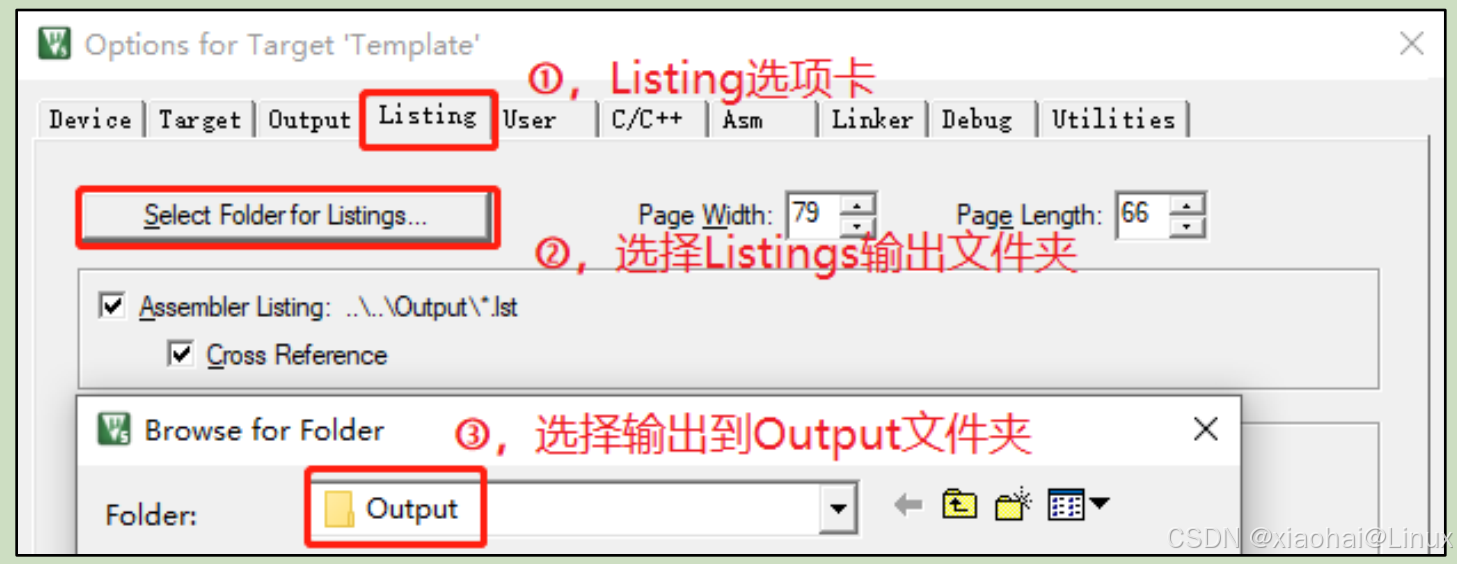

4.3 设置 Listing 选项卡

在魔术棒→Listing 选项卡里面，进行如图设置：

经过 Output 和 Listing 这两步设置，原来存储在 Objects 和 Listings 文件夹的内容（中间文件）就都改为输出到 Output 文件夹了。

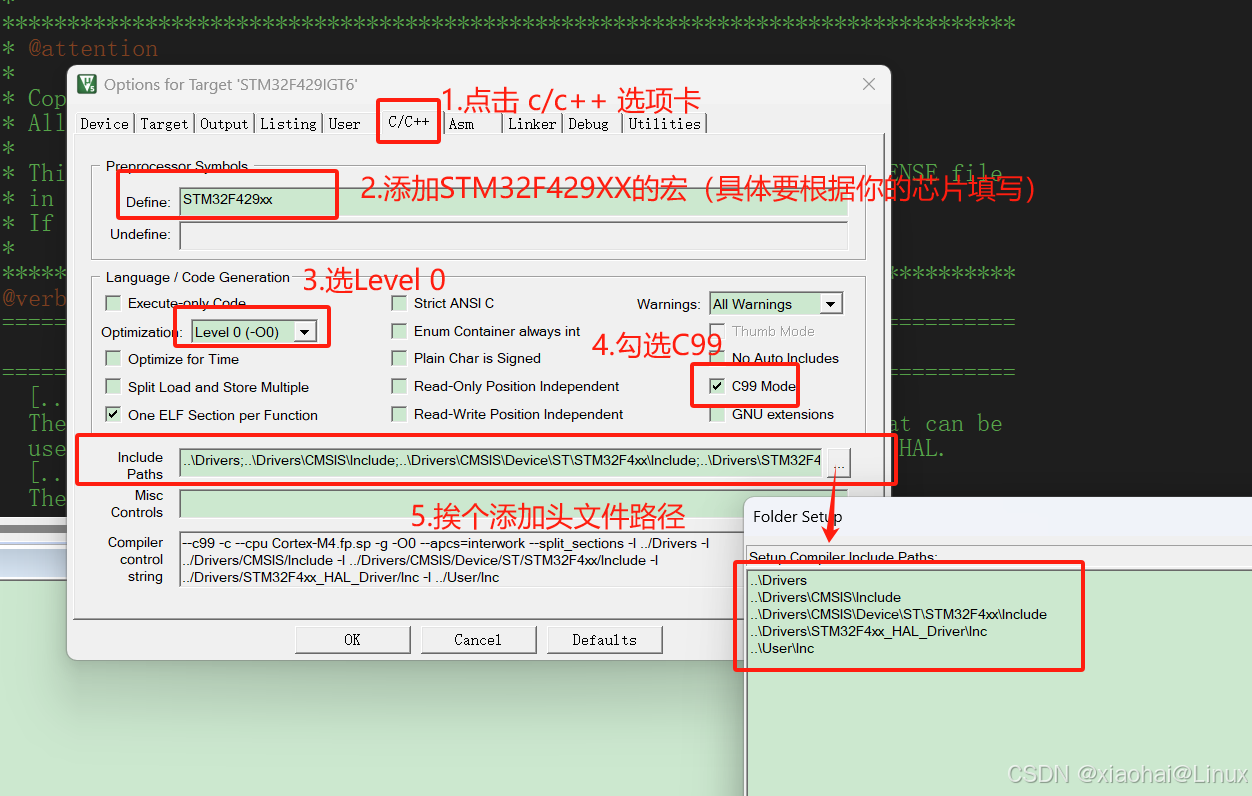

4.4 设置 C/C++选项卡

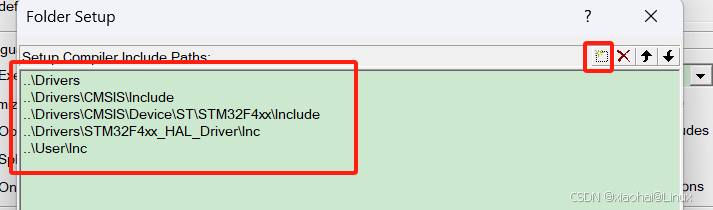

在魔术棒→C/C++选项卡里面，进行如图所示设置：

上图中我们设置了 5 个头文件包含路径，其中 4 个在 Drivers 文件夹下，一个在 User 文件夹下。为避免频繁设置头文件包含路径，正点原子最新源码的 include 全部使用相对路径，也就是我们只需要在头文件包含路径里面指定一个文件夹，那么该文件夹下的其他文件夹里面的源码，如果全部是使用相对路径，则无需再设置头文件包含路径了，直接在 include 里面就指明了头文件所在。

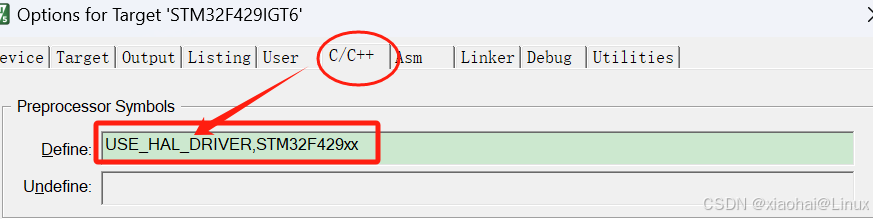

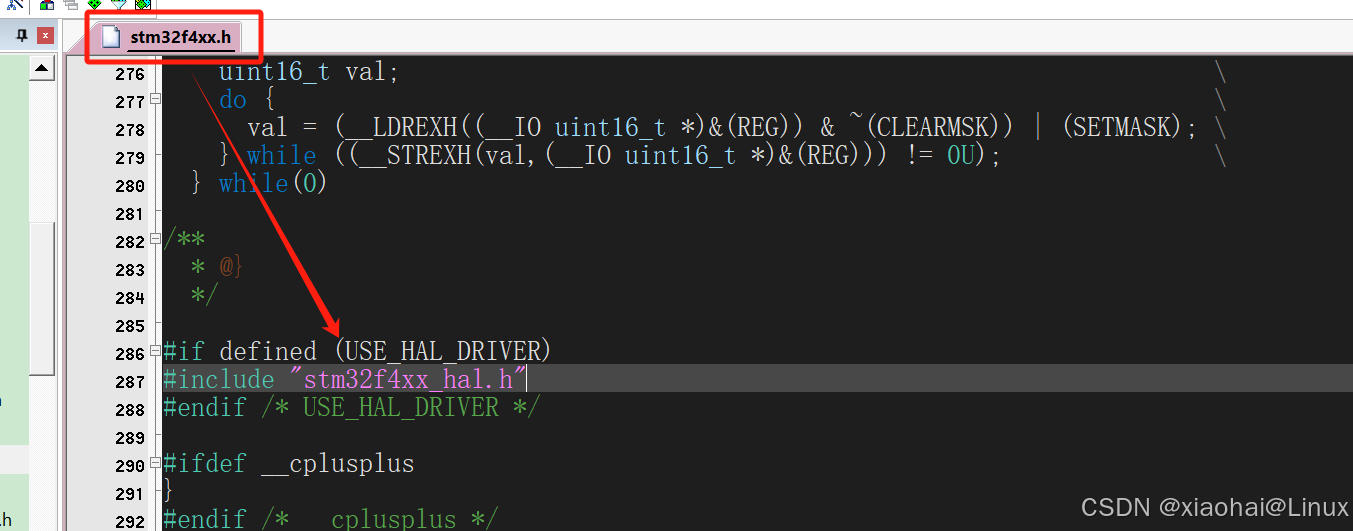

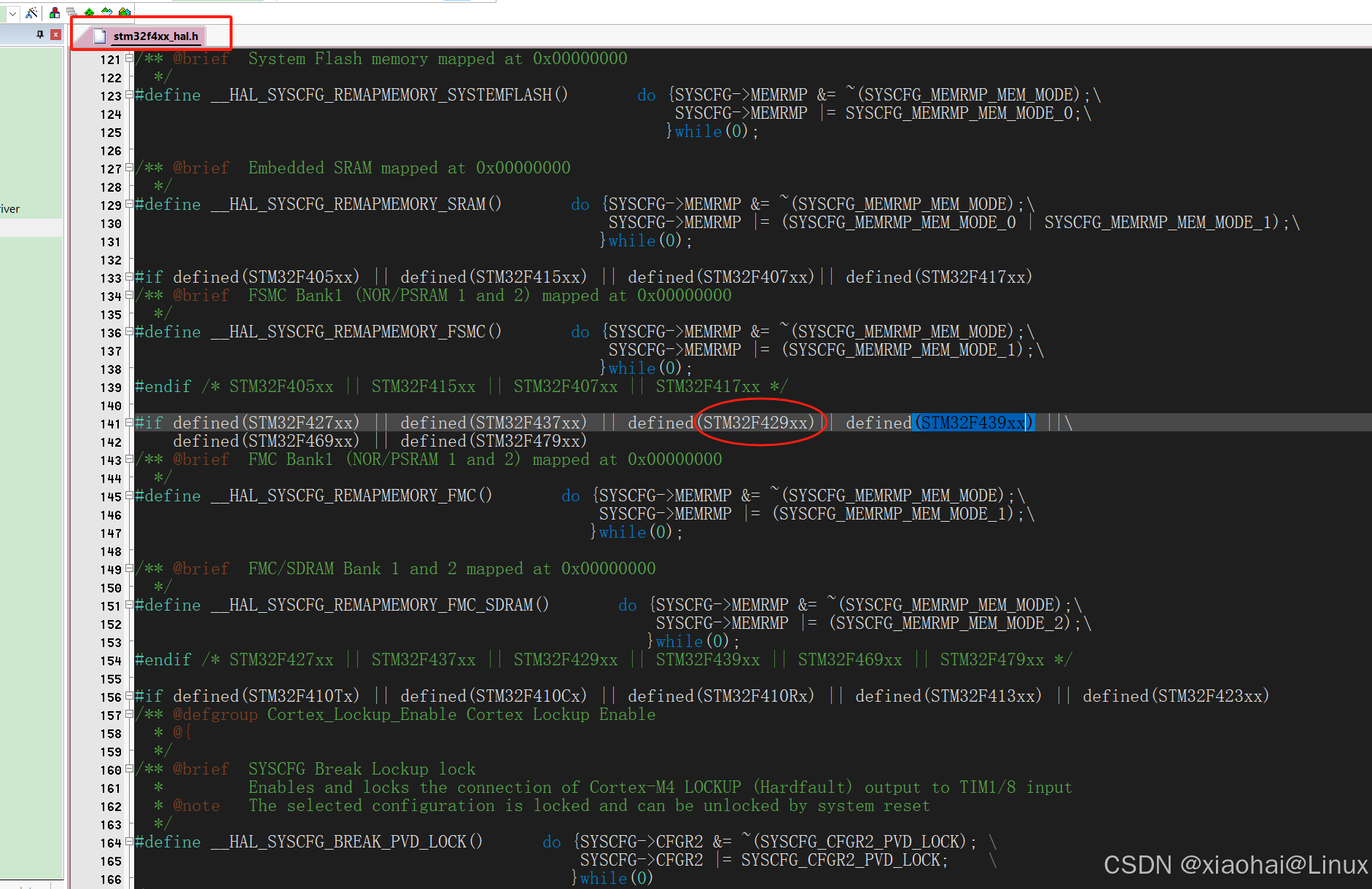

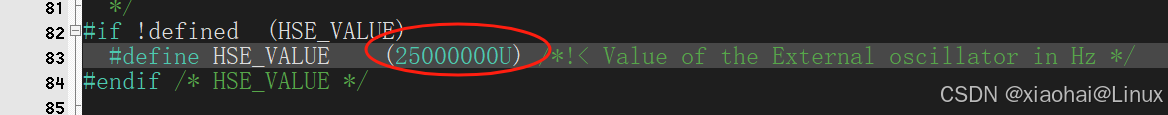

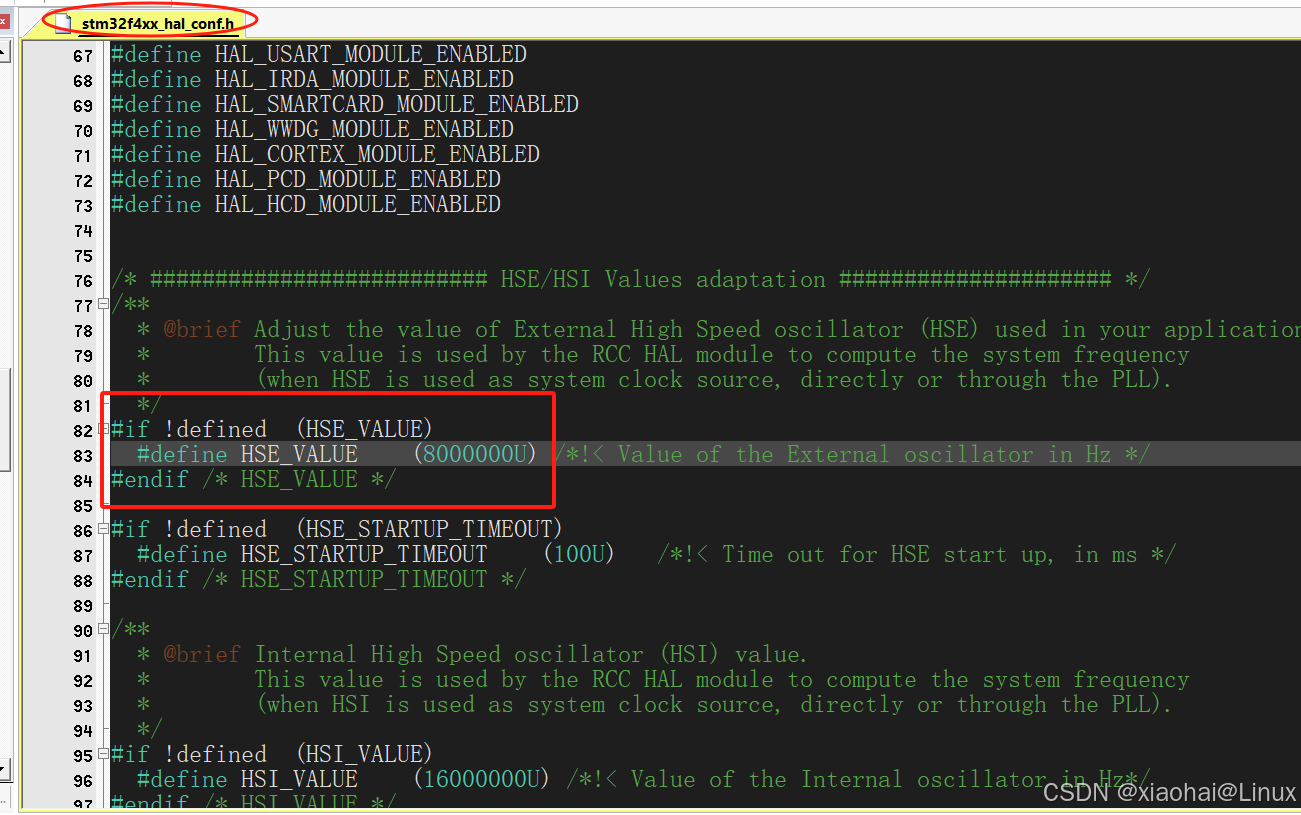

备注：为了开启HAL库，还需要定义USE_HAL_DRIVER宏，使用"," 隔开：
