常用的各频段RFID 卡片介绍

常用的RFID标签可以分成低频 高频 超高频 有源
一、低频(从125KHz到134KHz)
其实RFID技术首先在低频得到广泛的应用和推广。该频率主要是通过电感耦合的方式进行工作， 也就是在读写器线圈和RFID标签线圈间存在着变压器耦合作用。通过读写器交变场的作用在天线中感应的电压被整流，可作供电电压使用。 磁场区域能够很好的被定义，但是场强下降的太快。
特性：
1、工作在低频的读卡器的一般工作频率从120KHz到134KHz， TI 的工作频率为134.2KHz。该频段的波长大约为2500m。
2、除了金属材料影响外，一般低频能够穿过任意材料的物品而不降低它的读取距离。
3、工作在低频的读写器在全球没有任何特殊的许可限制。
4、低频产品有不同的封装形式。好的封装形式就是价格太贵，但是有10年以上的使用寿命。
5、虽然该频率的磁场区域下降很快，但是能够产生相对均匀的读写区域。
6、相对于其他频段的RFID读写器，该频段数据传输速度比较慢。
7、读卡器的价格相对与其他频段来说要贵。
主要应用：
1、畜牧业动物的管理系统 》》》一般用耳标形式
2、汽车防盗和无钥匙开门系统的应用 》》》》一般标签做到系统里
3、马拉松赛跑系统的应用 》》》一般用手环或脚环
4、自动停车场收费和车辆管理系统 》》》一般用卡片式的
5、自动加油系统的应用 》》》》一般标签做到系统里
6、酒店门锁系统的应用 》》》》一般标签做到系统里
7、门禁和安全管理系统 》》》》一般用卡片式的
符合的国际标准：
a) ISO 11784 RFID畜牧业的应用－编码结构
b) ISO 11785 RFID畜牧业的应用－技术理论
c) ISO 14223-1 RFID畜牧业的应用－空气接口
d) ISO 14223-2 RFID畜牧业的应用－协议定义
e) ISO 18000-2 定义低频的物理层、防冲撞和通讯协议
f) DIN 30745 主要是欧洲对垃圾管理应用定义的标准
二、高频(工作频率为13。56MHz)
在该频率的读卡器不再需要线圈进行绕制，可以通过蚀刻印刷的方式制作天线。读卡器一般通过负载调制的方式进行工作。也就是通过读卡器上的负载电阻的接通和断开促使读写器天线上的电压发生变化，实现用远距离读卡器对天线电压进行振幅调制。如果人们通过数据控制负载电压的接通和断开，那么这些数据就能够从读卡器传输到读写器。
特性：
1、工作频率为13.56MHz，该频率的波长大概为22m。
2、除了金属材料外，该频率的波长可以穿过大多数的材料，但是往往会降低读取距离。读卡器天线需要离开金属一段距离。
3、该频段在全球都得到认可并没有特殊的限制。
4、感应器一般以电子标签的形式。
5、虽然该频率的磁场区域下降很快，但是能够产生相对均匀的读写区域。
6、该系统具有防冲撞特性，可以同时读取多个电子标签。
7、可以把某些数据信息写入标签中。
8、数据传输速率比低频要快，价格不是很贵。
主要应用：
1、图书档案管理系统的应用 》》》》一般用HT6507图书标签 层架标签用HT9706
2、瓦斯钢瓶的管理应用 》》》一般用滴胶的抗金属标签
3、服装生产线和物流系统管理和应用 》》》服装上用吊牌标签或做成洗水唛 现在超高频的多
4、三表预收费系统 》》》卡片式的
5、酒店门锁的管理和应用 》》》》一般标签做到系统里
6、大型会议人员通道系统 》》》》一般TI原装的HT2869 要求识别距离远
7、物流与供应链管理解决方案 》》》》根据应用环境选择标签
8、医药物流与供应链管理 》》》一般用HT6507不干胶标签或卡片式的
9、智能货架的管理》》》》一般用HT6507不干胶标签或卡片式的
符合的国际标准：
a) ISO/IEC 14443 近耦合IC卡，最大的读取距离为10cm。
b) ISO/IEC 15693 疏耦合IC卡，最大的读取距离为1M。
c) ISO/IEC 18000-3 该标准定义了13.56MHz系统的物理层，防冲撞算法和通讯协议。
d) 13.56MHz ISM Band Class 1 定义13.56MHz符合EPC的接口定义。
三、超高频(工作频率为860MHz到960MHz之间)
超高频系统通过电场来传输能量，电场的能量下降的不是很快，但是读取的区域不是很好进行定义。该频段读取距离比较远，无源可达10m左右。主要是通过电容耦合的方式进行实现。
特性：
1、在该频段，全球的定义不是很相同－欧洲和部分亚洲定义的频率为868MHz，北美定义的频段为902到928MHz之间，在日本建议的频段为950到956之间。该频段的波长大概为30cm左右。
2、目前，该频段功率输出目前统一的定义(美国定义为4W，欧洲定义为500mW)。 可能欧洲限制会上升到2W EIRP。
3、超高频频段的电波不能通过许多材料，特别是水和金属，灰尘和雾等悬浮颗粒也有影响。相对于高频的电子标签来说，该频段的电子标签不需要和金属分开来。
4、电子标签的天线一般是长条和标签状。天线有线极性和圆极化两种设计，满足不同应用的需求。
5、该频段有好的读取距离，但是对读取区域很难进行定义。
6、有很高的数据传输速率，在很短的时间可以读取大量的电子标签。
主要应用：
1、物流与供应链管理解决方案 》》》》一般用UT6757不干胶标签或UT8957抗金属标签或卡片式的
2、生产线自动化的管理和应用 》》》》一般用UT6757不干胶标签或UT8957抗金属标签卡片式的
3、航空包裹的管理和应用 》》》》一般用UT6757不干胶标签或卡片式的
4、集装箱的管理和应用 》》》》一般用UT8957抗金属标签或卡片式的
5、铁路包裹的管理和应用 》》》》一般用UT8957抗金属标签或卡片式的
6、后勤管理系统的应用》》》》一般用UT6757不干胶标签或UT8957抗金属标签或卡片式的
符合的国际标准：
a) ISO/IEC 18000-6 定义了超高频的物理层和通讯协议；空气接口定义了Type A和Type B两部分；支持可读和可写操作。
b) EPCglobal 定义了电子物品编码的结构和超高频的空气接口以及通讯的协议。例如：Class 0， Class 1， UHF Gen2。
c) Ubiquitous ID 日本的组织，定义了UID编码结构和通信管理协议。
四、有源(工作频率为2.45GHz)
可以做成卡片式 钥匙扣 或带声光报警类的TOC

**

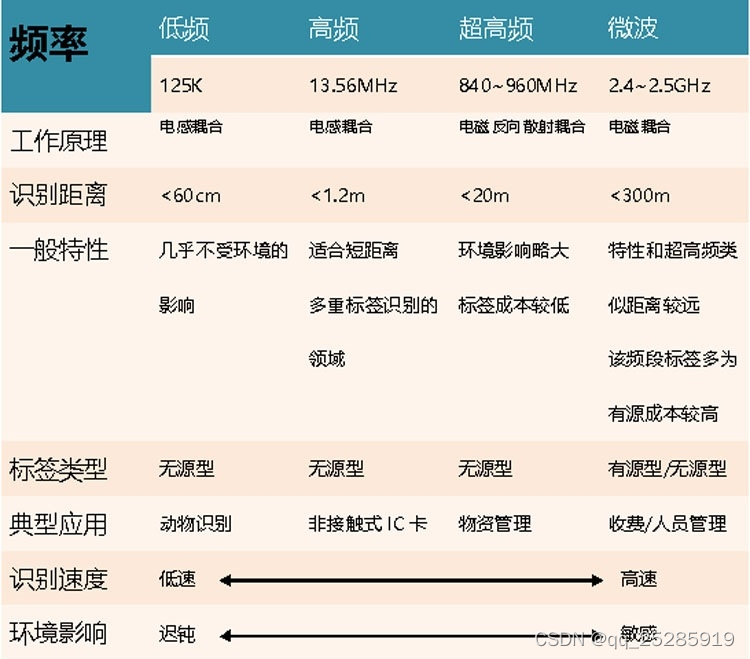

各个频率的优缺点

国际化RFID射频常用协议标准

**
标签的通信标准是标签芯片设计的依据，目前国际上与RFID相关的通信标准主要有：ISO/IEC18000标准（包括7个部分，涉及125KHz、13.56MHz、433MHz、860-960MHz、2.45GHz等频段），ISO11785（低频），ISO/IEC14443标准（13.56MHz），ISO/IEC15693标准（13.56MHz）、EPC标准（包括Class0，Class1和GEN2等三种协议，涉及HF和UHF两种频段），DSRC标准（欧洲ETC标准，含5.8GHz）。

现在按频率对一些常用标准做一些简单介绍（并附带介绍一下接触式IC卡的协议标准）：

1、ISO7816：对接触式IC卡进行了一些规范。

接触式IC卡分逻辑加密卡和存储卡（非加密卡）以及接触式CPU卡：

A：逻辑加密卡：可加密存储卡，可以修改芯片相应字节来取得新的密码，如AT88SC102(1K字节)、AT88SC1608（2KB）、SLE4404(13B)、SLE4406(13B),与FM4406兼容)、SLE5542（256B）、SLE5528（1KB）、FM4428(1KB)、FM4442(256B)等。SLE5542的初始密码是6个F，SLE5528的初始密码是4个F.

B：非加密卡：也称数据卡，如：AT24C01A、AT24C02、AT24C04、AT24C08、AT24C16、AT24C32、AT24C64、AT24C128、AT24C256、AT45D041等，其中AT45D041为大容量存储卡，存储容量为4M位。(注：有国产的芯片可以基本代替以上芯片，完全兼容，从外观来区分的话是进口的表面有带ATM的标。)

C：接触式CPU卡：TG56、TG97、TG132等

2、125KHz~135KHz：ISO18000-2，对低频识别RFID进行了一些规范。

举例：

EM4100和TK4100：是只读低频芯片。

EM4469/4569：11个块，44个字节，512bit储存空间。EM4205/4305：16个扇区，64个字节（512bit）。

ATA5567/5577：7个块，28个字节，330bit储存空间，其中224bit为用户存储空间，96bit为系统存储空间。ATA5567是e5550、e5551、e5554、T5557的升级产品。e5550、e5551、

e5554、T5557是德国TEMIC公司生产的芯片，1998年美国德爱特梅尔公司（简称为ATMTL）收购德国TEMIC公司，ATA5567就是ATMEL新生产的一款芯片。

3、134.2KHz：ISO11784和ISO11785，对动物识别RFID进行了一些规范。 举例：

EM4005、EM4105：应用于动物识别的低频标签外观有项圈式、耳牌式、注射式、药丸式等。典型应用的动物有牛、信鸽等。

HITAG ™2：国际常称HITAG2，荷兰恩惠浦公司生产。

HIAG™S256：国内常称为HITAGA S 256。

HITAGA™S 2048：国内常称HITAG S 2048。

[备注1：荷兰恩智浦(NXP)半导体公司的前身为飞利浦(PHILIPS)半导体公司。]

[备注2：HITAG™1，国内常称HITAGA 1，复合HITAGA 1协议，但不符合ISO11784/11785协议。]

4、13.56MHz：ISO 14443Type A＆B、ISO 15693、ISO 18000-3 Mode 1＆2、ISO18092 NFC、EPC HF CLASS 1、EPC HF Vwrsion 2

① ISO 14443typeA和typeB协议标准的简单比较。

国际标准ISO14443定义了两种信号借口：typeA和typeB。ISO14443A和B是不容兼容的。

A、ISO 14443 Type A（也称为ISO 14443A）一般用于门禁卡、公交卡和小额储值消费卡等，具有较高的市场占有率。

    举例：

 MIFARE ULtralight(MFO ICU1X):国内常称U10.此芯片没有加密功能，只能系统加密，内存是64个字节，典型应用：广深高速火车票。（另：MIFARE ULtralight C，也叫U20，此芯片可以加密，内存是192个字节）。这两个芯片的内码位数都是一样的，不过内码数据时不同的。（国内兼容芯片有FM11RF005内存64个字节、BL75R12内存64个字节等）

MIFARE Std 1k(MF1 IC S50)：国内常称MF1 S50。主要应用在一卡通方面。内存1KB，有16个扇区，每个扇区有4个块，每个块16个字节。初始密码是12个F.(国内兼容芯片有FM11R08、ISSI4439、TKS50、BL75R06等)

 MIFARE Std 4k（MF1 IC S70）：国内常称为MF1 S70。主要应用在一卡通方面。内存4KB，共40个扇区，前面32个扇区跟S50一样，每个扇区有4个块，后面8个扇区是16个块，每个块都是16个字节。初始密码是12个F.（国内兼容芯片有ISSI4469、FM11RF32以及华大的S70）



 Mifare DESFire 4k(MF3 IC D41/D40)：国内常称为MF3。典型应用：南京地铁。

 SHC1102：上海华虹生产。典型应用：上海一卡通。

B、ISO14443B由于加密系数比较高，更适合于CPU卡，一般用于身份证、护照、

银联卡等，目前的第二代电子身份证采用的标准是ISO 14443 TYPE B协议。

举例：

   SR176：瑞士意法半导体（ST）生产。

   SRIX4K：瑞士意法半导体（ST）生产。

  THR1064:北京同方生产。典型应用：奥运门票。

  AT88RF020:美国爱特梅尔（ATMIL）生产。典型应用：广州地铁卡。

  第二代居民身份证：上海华虹、北京同方THR9904、天津大塘和北京华大生产。

②、ISO 15693协议

  ISO 14443A/B的读写距离通常在10cm以内，应用较广。但ISO15693的读写距离可以达到1m，应用较灵活，与ISO 18000-3兼容（我国的国家标准很多与ISO 18000大部分兼容）。

举例：

ICODE SLI(SL2ICS20):国内常称ICODE 2（内存是1Kbit），此型号常用。国内兼容有BL75R05、FM1302N。（另：ICODE SLI-S内存是2048bit，ICODE SLI-L内存是512bit，这两款芯片在国内不常用。）

[备注：ICODE 1（SL2 ICS30）,国内常称ICODE 1,符合ICDEI协议，但不符合ISO 15693协议。]

Tag-it HF-1 Plus:国内常称Tl2048,美国德州仪器公司（简称TI公司）生产。

EM4135：瑞士EM生产。

BL75R04：上海贝岭生产以及FM1302T（复旦生产），兼容TI公司的Tag-it HF-1 Plus。

③、ISO 18092NFC：对近距离无线通信技术进行了一些规范。

5、433.92MHz：ISO 18000-7

配备相应的读写器，阅读距离较远。

6、860～ 960MHz：ISO18000-6 Type A＆B＆C、EPC UHF Class 0＆1、EPC Class I Generation2

配备相应的读写器，阅读距离一般大于1m，典型情况为4-6m，最大可达10m以上。

以目前技术水平来说，无源微波射频标签比较成功产品对集中在902～928MHz工作频段上

举例：

UCODE HSL(SL3 ICS30):国内常称HSL，符合ISO 18000-6Type B协议。

UCODE EPC G2（SL3 ICS10）：国内常称GEN2,符合ISO18000-6Type C协议。

RI-UHF-OOC02-03：美国德州仪器公司（简称TI公司）成产，符合ISO 18000-6-Type C协议。

7、2.45GHz：ISO 18000-4 Mode 1＆2

典型的微波射频标签的识读距离为3～5m，个别有达10m或10m以上的产品。
