Android蓝牙协议栈fluoride(一) - 概述

已于 2023-12-12 10:13:34 修改
阅读量3.1k 收藏 17
点赞数 6
分类专栏： android蓝牙协议栈 fluoride 文章标签： android 蓝牙协议栈 fluoride bt stack
于 2023-07-13 19:50:32 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_25370227/article/details/131698028
版权
文章详细介绍了Android系统从4.2版本开始，由BlueZ转向Bluedroid（后来的Fluoride）作为蓝牙协议栈的发展过程。内容涵盖了Android7.x及更低版本和8.0及以后版本的蓝牙架构，包括应用框架、蓝牙系统服务、JNI、HAL以及蓝牙协议栈的实现和自定义。Fluoride的源码获取方法和目录结构也进行了说明。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

发展

Android 4.2之前的版本采用Linux官方的蓝牙协议栈BlueZ，Android 4.2开始使用google和Broadcom共同开发的Bluedroid来替代BlueZ，但早期的Bluedroid并不完善，存在较多问题，更新迭代后将其更名为fluoride。接下来的系列文章将逐步分析该协议栈的实现。

蓝牙框架

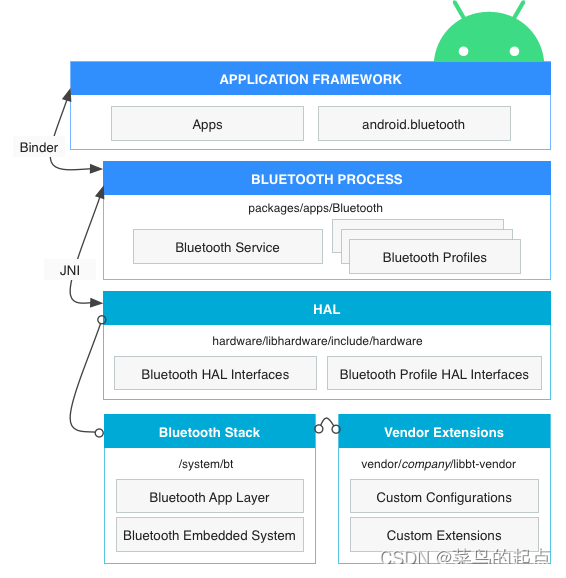

Android 7.x 及更低版本的架构

Android 7.x 及更低版本的架构

  • 应用框架
    处于应用框架级别的是应用代码，它利用 android.bluetooth API 与蓝牙硬件进行交互。此代码在内部通过 Binder IPC 机制调用蓝牙进程。
  • 蓝牙系统服务
    蓝牙系统服务（位于 packages/apps/Bluetooth 中）被打包为 Android 应用，并在 Android 框架层实现蓝牙服务和配置文件。该应用通过 JNI 调用 HAL 层。
  • JNI
    与 android.bluetooth 相关联的 JNI 代码位于 packages/apps/Bluetooth/jni 中。当发生特定蓝牙操作时（例如发现设备时），JNI 代码会调用 HAL 层并从 HAL 接收回调。
  • HAL
    硬件抽象层定义了 android.bluetooth API 和蓝牙进程会调用的标准接口，并且您必须实现该接口才能使蓝牙硬件正常工作。蓝牙 HAL 的头文
