OLED显示如何理解 12*6、16*8、24*12等字符大小

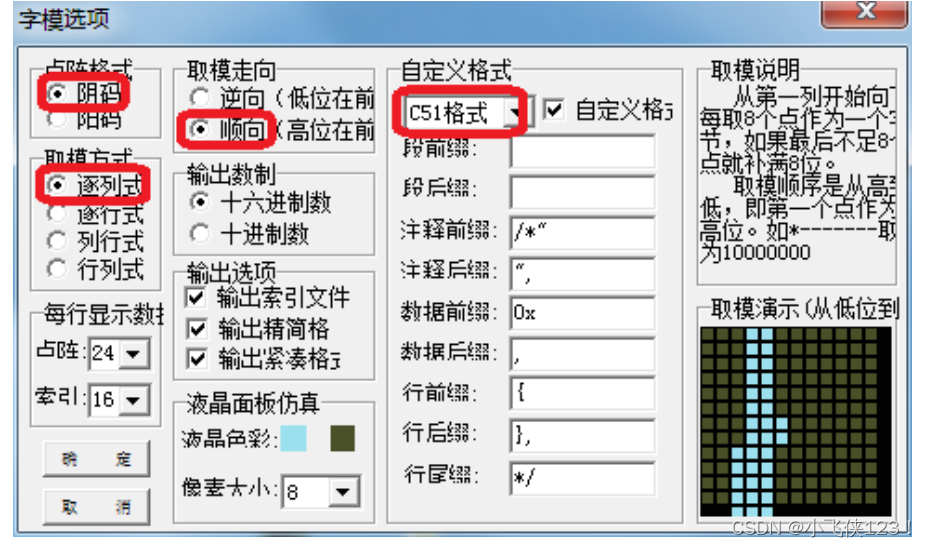

上图设置的取模方式，在右上角的取模说明里面有。
即：从第一列开始向下每取 8 个点作为一个字节，如果最后不足 8 个点就补满 8 位。（重点！！！）
取模顺序是从高到低，即第一个点作为最高位。

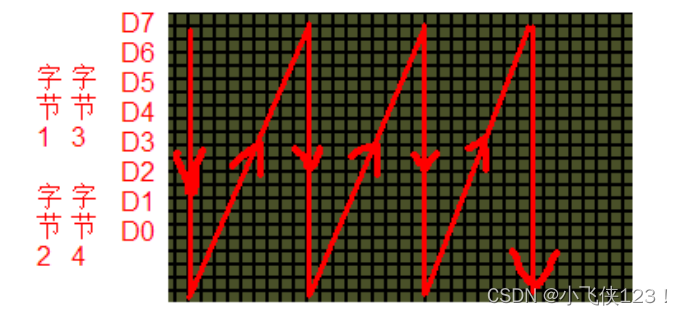

如*-------取为 10000000。其实就是按如图 17.3.3 所示的这种方式：

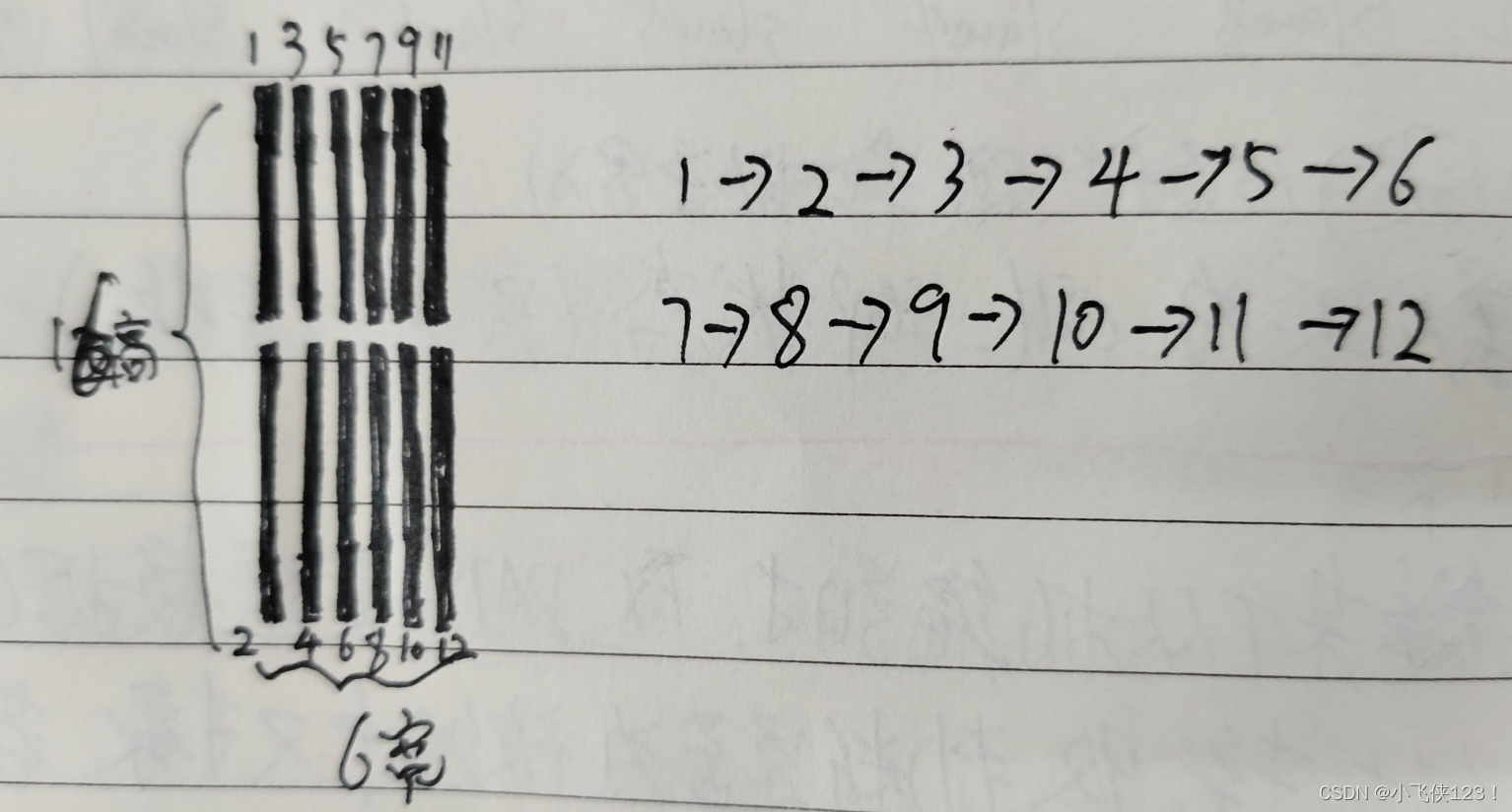

从上到下，从左到右，高位在前。我们按这样的取模方式，然后把 ASCII 字符集按 12x6大小、 16x8 和 24x12 大小取模出来（对应汉字大小为 12x12、 16x16 和 24x24，字符的只有汉字的一半大！），保存在 oledfont.h 里面，每个 12x6 的字符占用 12 个字节（注意，由于都是按照字节写入，所有列方向的12个点按照16个点2个字节处理，所以 12x6字符占用2x6=12个字节），每个 16x8 的字符占用16 个字节， 每个 24x12 的字符占用 36 个字节。
下面分析一段代码：

//在指定位置显示一个字符,包括部分字符
//x:0~127
//y:0~63
//mode:0,反白显示;1,正常显示
//size:选择字体 12/16/24
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode)
{
	u8 temp,t,t1;
	u8 y0=y;
	u8 csize=(size/8+((size%8)?1:0))*(size/2);		//得到字体一个字符对应点阵集所占的字节数
	chr=chr-' ';//得到偏移后的值
    for(t=0;t<csize;t++)
    {
			if(size==12)
				temp=asc2_1206[chr][t]; 	 	//调用1206字体
			else
				if(size==16)
					temp=asc2_1608[chr][t];	//调用1608字体
			else
				if(size==24)
					temp=asc2_2412[chr][t];	//调用2412字体
			else
				return;								//没有的字库
			for(t1=0;t1<8;t1++)
			{
				if(temp&0x80)
					OLED_DrawPoint(x,y,mode);
				else
					OLED_DrawPoint(x,y,!mode);
				temp<<=1;

				y++;
				if((y-y0)==size)
				{
					y=y0;
					x++;
					break;
				}
			}
    }
}

假设打印12*6的字符，当size=12时，csize = 12。

				if((y-y0)==size)
				{
					y=y0;
					x++;
					break;
				}

虽然字符的高度占用2个字节16个点，但是这段代码限制了显示的高度为size，即显示的高度为12。
其他同理即可。
