练习LabVIEW第十一题

学习目标:

刚学了LabVIEW,在网上找了些题,练习一下LabVIEW,有不对不好不足的地方欢迎指正!

第十一题:

在一个Graph中用2种不同的的线宽显示1条正弦曲线和一条余弦曲线,每条曲线长度为128个点.正弦曲线x0=0,Dealt x=1,余弦曲线x0=2,Dealt x=10.

开始编写:

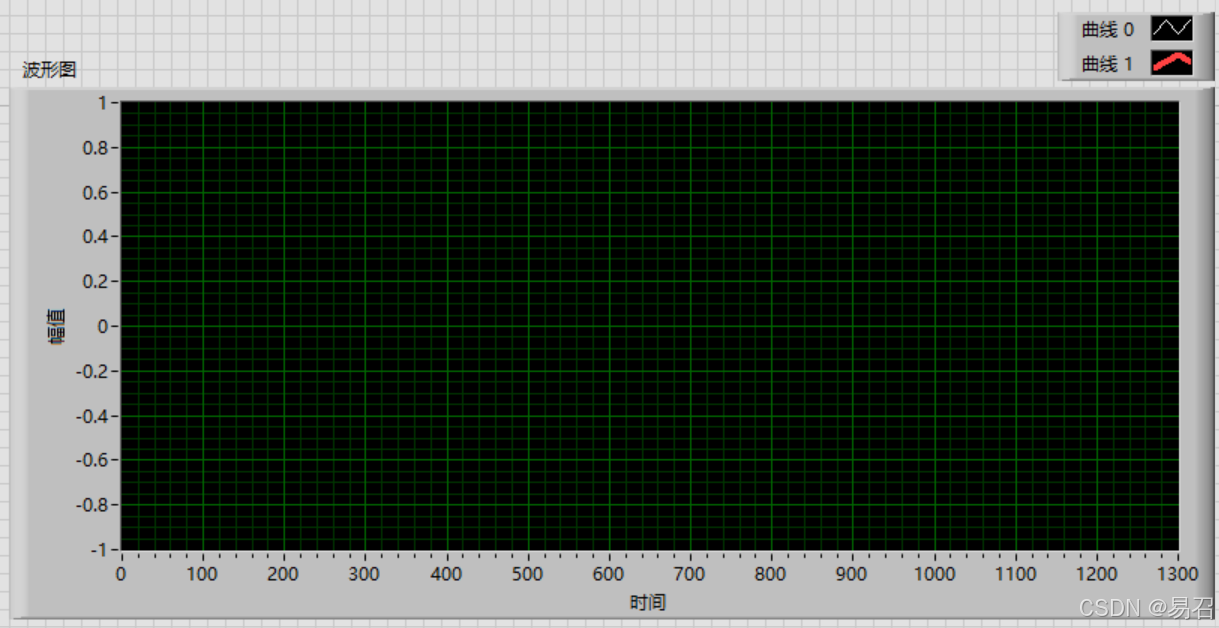

在前面板放一个波形图,两条曲线,曲线1的宽度设宽一点;
在这里插入图片描述

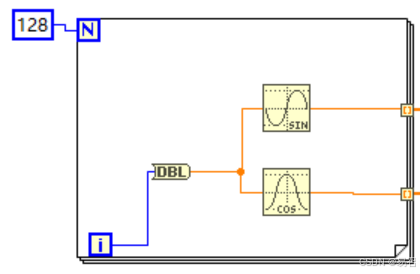

程序框图放一个for循环,次数128次,把循环次数转换为浮点数,连接到一个正弦函数和一个余弦函数,正弦余弦分别接出循环,两个通道循环完后会是两个数组;
在这里插入图片描述

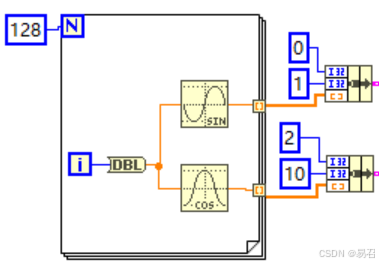

题目中“正弦曲线x0=0,Dealt x=1”其中x0是曲线起始点,x是曲线数据点间隔量,放置捆绑函数,拉出3个节点,第一个节点接数值常量0也就是x0,第二个节点接数值常量1也就是x,第三个节点接循环正弦通道,照葫芦画瓢再放一组捆绑函数;
在这里插入图片描述

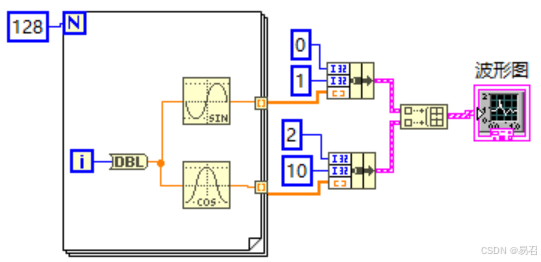

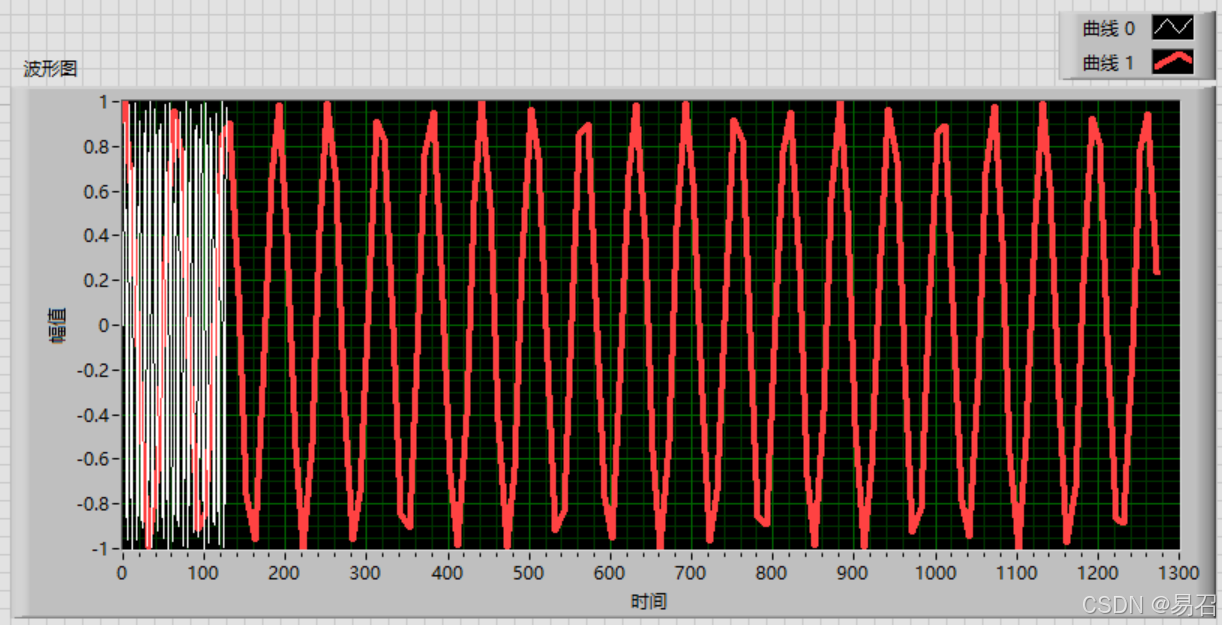

放置一个创建数组函数,拉出两个节点,分别连接两个捆绑函数,把输出连接波形图,运行一下看看;
在这里插入图片描述
在这里插入图片描述

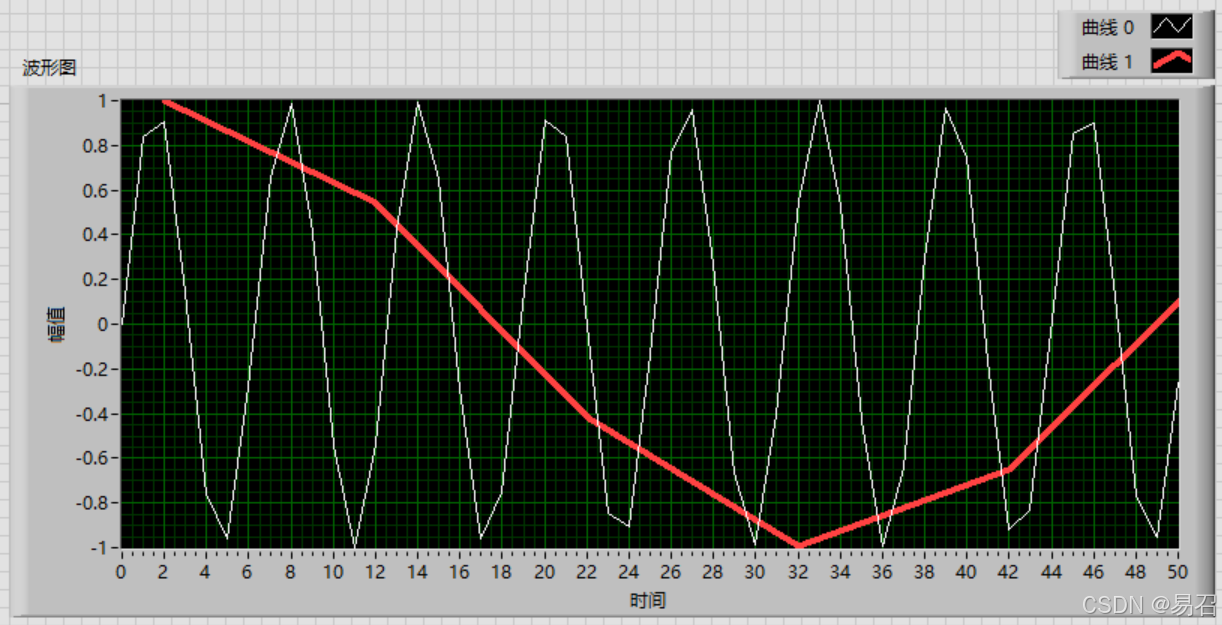

波形图看不出起始点和间隔,调一下时间轴,把x标尺的自动调整关掉,设最大值为50;
在这里插入图片描述

源码链接:

免费下载
