MCGS触摸屏在运行过程中设置Modbus通讯地址及串口参数的方法

一、准备工作

昆仑通态官方提供的原版Modbus驱动不支持在程序运行过程中动态修改Modbus的设备地址（支持动态修改父设备的串口通讯参数），但是通过第三方定制版驱动可以做到。我用的是上海汉步定制版驱动（该驱动版权所属未知，不建议商用）。
1.准备好上海汉步定制版驱动安装包点击下载 提取码：knkc

二、操作步骤

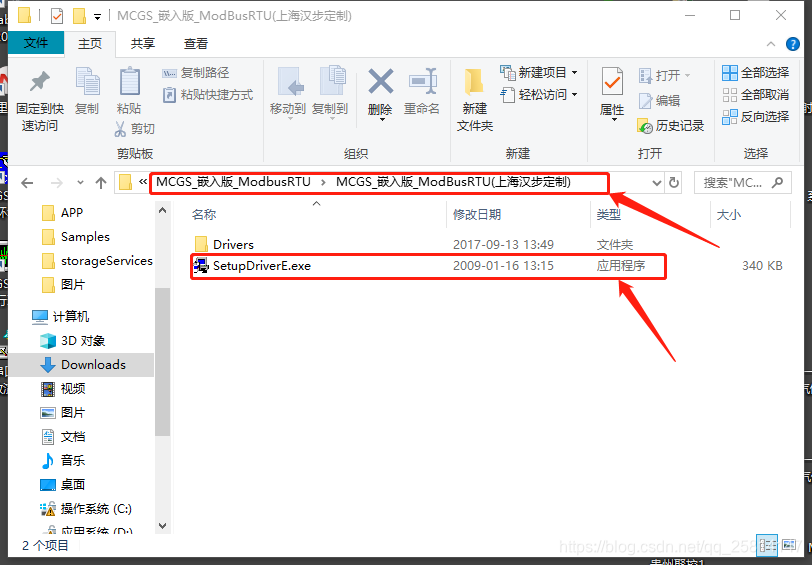

1. 下载安装上海汉步定制版驱动(目前版本是5.002)

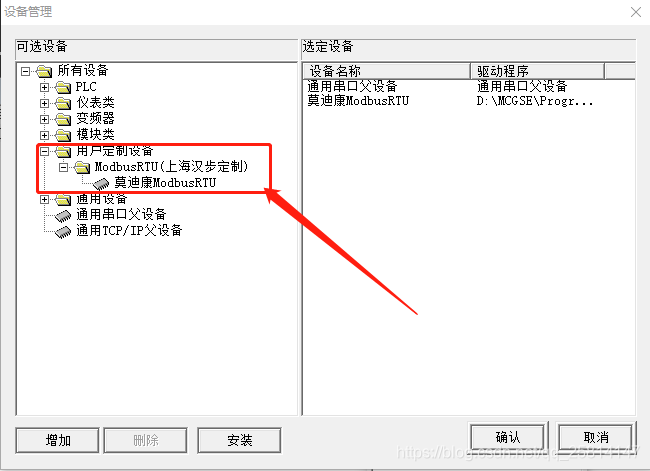

2. 打开昆仑通态组态环境添加刚刚安装好的驱动(以嵌入版7.7为例)

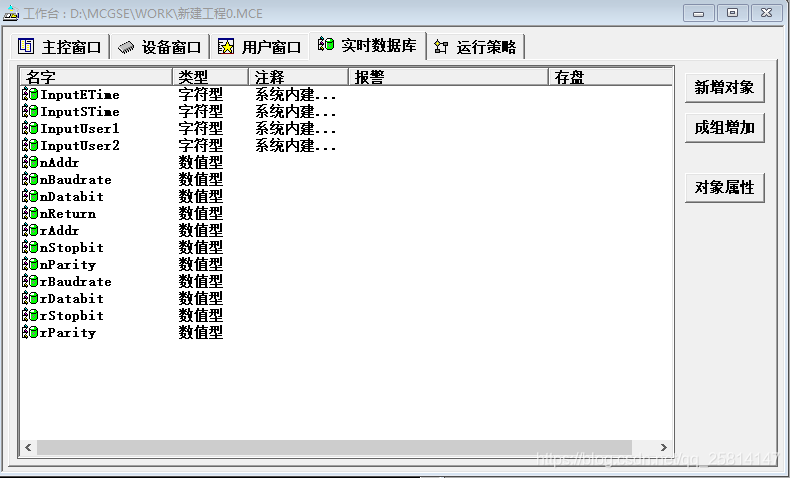

3. 在实时数据库添加相应变量
   新建11个数值变量分别为nAddr、nBaudrate、nDatabit、nStopbit、nParity、nReturn和rAddr、rBaudrate、rDatabit、rStopbit、rParity。

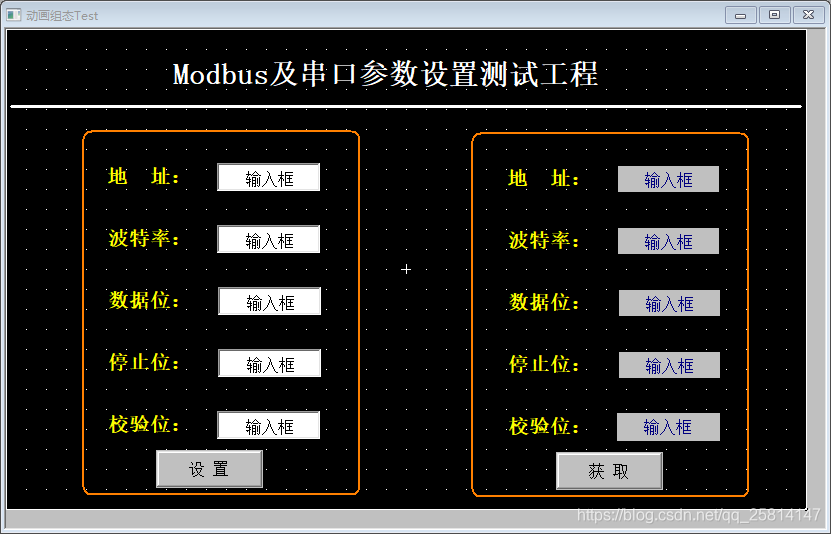

4. 新建窗口


5. 绑定实时数据库变量
   将组态画面左侧文本框依次关联nAddr、nBaudrate、nDatabit、nStopbit、nParity这几个变量，右侧文本框依次关联rAddr、rBaudrate、rDatabit、rStopbit、rParity，左边按钮绑定“设置ModbusRTU通讯参数策略”右边按钮绑定“获取ModbusRTU通讯参数策略”。

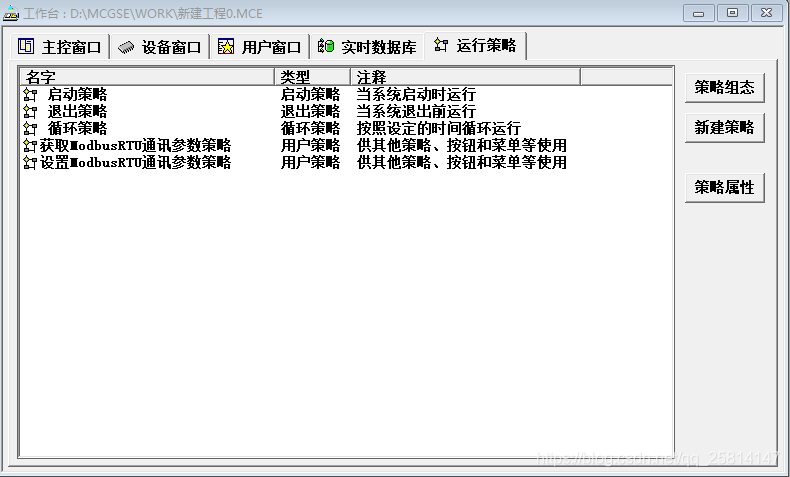

6. 新建策略(不是非要使用策略去做)
   新建两个用户策略，分别为：设置ModbusRTU通讯参数策略、获取ModbusRTU通讯参数策略。

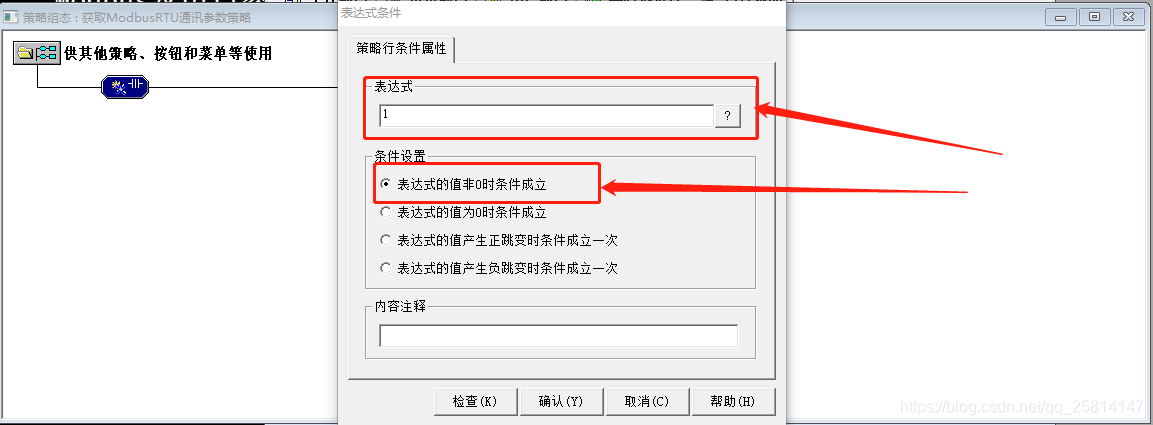

7. 把两个策略的执行条件都置1


8. 在策略里写功能脚本

'**在设置ModbusRTU通讯参数策略里写如下脚本**
''''''''''''''''''''''''''''''''''''''''''''''''''''''''
'设置设备1的设备地址，设置地址值为nAddr的值,nAddr为数值型变量。
''''''''''''''''''''''''''''''''''''''''''''''''''''''''
!SetDevice(设备0,6,"SetAddress(nAddr)")

'''''''''''''''''''''''''''''''''''''''''''''''''''''''''
'设定设备1所在的父设备的串口参数，
'nBaudrate为波特率,取值为(9600、14400、19200、38400等常见波特率的值)
'nDatabit为数据位,取值为(7-七位,8-八位)
'nStopbit为停止位,取值为(1-一位,2-两位)
'nParity为校验位,取值为(0-无校验,1-奇校验,2-偶校验)
'nReturn为返回值,取值为(0-设置成功,1-设置失败)
'nBaudrate,nDatabit,nStopbit,nParity,nReturn均为数值型变量。
'''''''''''''''''''''''''''''''''''''''''''''''''''''''''
!SetDevice(设备0,6, "SetCommPara(nBaudrate,nDatabit,nStopbit,nParity,nReturn)")
''''''''''''''''''''''''''''''''''''''''''''''''

'**在获取ModbusRTU通讯参数策略写如下脚本**
'获取设备1的设备地址，将值赋值给rAddr,rAddr为数值型变量。
''''''''''''''''''''''''''''''''''''''''''''''''
!SetDevice(设备0,6,"GetAddress(rAddr)")

'''''''''''''''''''''''''''''''''''''''''''''''''
'获取设备1所在的父设备的串口参数，
'rBaudrate为波特率,
'rDatabit为数据位,
'rStopbit为停止位,
'rParity为校验位；
'rBaudrate,rDatabit,rStopbit,rParity均为数值型变量。
''''''''''''''''''''''''''''''''''''''''''''''''''
!SetDevice(设备0,6, "GetCommPara(rBaudrate,rDatabit,rStopbit,rParity)")

测试验证

完整工程下载 提取码：5rfk
测试方法与过程省略，请各位童鞋们自行想辙。
